UNI-T UT593 Tester multifunkční

Podrobný popis

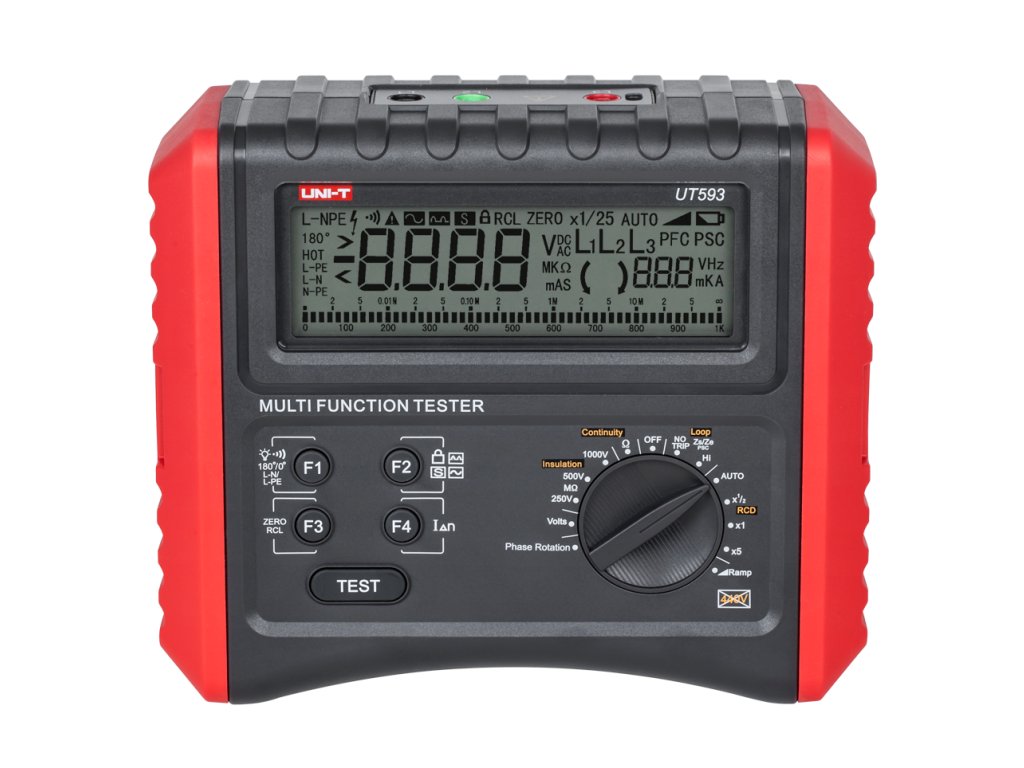

Tester multifunkční UNI-T UT593

Přístroj UT 593 je univerzální měřící a testovací přístroj pro provádění revizí elektrických spotřebičů. Umožňuje automatizovanou kontrolu vybavovací doby proudových chráničů, měření svodových proudů, měření impedance zemnicí smyčky a spojitosti uzemnění, měření izolačního odporu, měření kmitočtu AC napětí a měření DC a AC napětí, pořadí fází v třífázových rozvodech.

Přístroj je navržen s novým vzhledem, s velkým multifunkčním displejem s pruhovým ukazatelem s padesáti dílky. Má odolný kryt a nové analogové, digitální a mikroprocesorové obvody.

Tento přístroj byl navržen, vyroben a testován podle bezpečnostního standardu IEC61010 (Bezpečnostní požadavky na elektrická zařízení) v kategorii přepětí CATIII 300V. Plně vyhovuje normě ČSN EN 61557 pro měření izolačního a přechodového odporu.

UT595 je ideální nástroj pro údržbu, testování a kontrolu ochranných prvků elektrických zařízení pro každého elektrikáře a revizního technika.

• Maximální zobrazení displeje: 9999, analogový pruh 50 dílků
• Podsvícený displej LCD o rozměrech: 125 x 37 mm
• Displej zobrazuje: funkční režimy, hodnoty, jednotky a symboly
• Přepínání funkcí: otočný 15-ti polohový přepínač
• Přepínání rozsahů: automatické
• Měření doby vybavení proudových chráničů: typů 10mA, 30mA, 100mA, 300mA, 500mA
• Možnost změny fázového úhlu 0°/180° pro detekci nejrychlejšího času vybavení chráničů
• Volitelný testovací režim půlvlny / celé vlny AC napětí
• Automatické testy proudových chráničů: sekvenční přepínání svodových proudů, plynulý náběh svodového proudu až do vybavení chrániče
• Uložení naměřených hodnot v paměti
• Test impedance smyčky / poruchového proudu (PFC) / zkratového proudu (PSC): v rozsazích 0,05Ohm až 2000Ohm
• Měření spojitosti uzemnění: v rozsahu 0,01Ohm až 200Ohm
• Měření izolačního odporu: 0,05MOhm až 1MOhm při zkušebním napětí 250V/500V/1000V
• Měření kmitočtu AC napětí: v rozsahu 20Hz až 100Hz
• Měření AC a DC napětí: 0V až 440V, automatické rozlišení AC/DC/polarity
• Měření pořadí fází: indikace sledu fází, směru rotace
• Napájení: 6 ks alkalická baterie 1,5V AA
• Kalibrační protokol: nutno objednat samostatně
• Automatické vypínání přístroje
• Uzamykání tlačítek

TECHNICKÉ SPECIFIKACE:

Měření proudových chráničů

• Volba měřicího proudu I: 10mA / 30mA / 100mA / 300mA / 500mA
• Měřicí napětí: 220V ±10%, kmitočet 45Hz ž 65Hz
• Přesnost měřicího proudu při napětí AC 220V: ± (10% + 2)
• Automatický test chrániče s proudem I: 50%, 100%, 200%, 500% vybavovacího proudu
• Rozsah měření času při proudu ½*I, ∧n: 0 až 2000ms
• Rozsah měření času při proudu 1*I, ∧n : 0 až 500ms (s funkcí odpočtu)
• Rozsah měření času při proudu 1*I, ∧n : 0 až 300ms
• Rozsah měření času při proudu 5*I, ∧n : 0 až 40ms
• Možnost změny fázového úhlu 0°/180°
• Přesnost měření času: ±(5%+5)


Měření impedance smyčky / poruchového proudu (PFC) / zkratového proudu (PSC)

• Provozní napětí: 220V ± 10% / 195V až 440V / 45Hz až 65Hz
• Měřicí proud a čas: 20A / 20ms
• Měřicí rozsahy: 0,05Ohm až 1,99Ohm; 2,0Ohm až 19,9Ohm; 20Ohm až 2000Ohm
• Nejnižší rozlišení: 0,01Ohm
• Zkratový proud: 0kA až 26kA
• Přesnost: ± (5% + 5)


Měření spojitosti uzemnění

• Jmenovité měřicí napětí: cca 5V
• Měřicí proud: více než 200mA
• Měřicí rozsah: 0,01Ohm až 200Ohm
• Přesnost v rozsahu 0,01Ohm až 200Ohm: ± (2% + 5)


Měření izolačního odporu

• Zkušební jmenovité napětí naprázdno: DC 250V ±10% nebo 500V ±10% nebo 1000V ±10%
• Rozsah měření: 0,05 až 250MOhm, nebo 0,05 až 500MOhm, nebo 0,05 až 1000MOhm
• Jmenovitý měřicí proud při zátěži 250kOhm, 500kOhm nebo 1MOhm: 0,9mA až 1,1mA
• Zkratový proud: <1,8mA
• Přesnost měření v rozsahu 0,05MOhm až 1000MOhm: ±(5%+5)


Měření AC a DCV napětí

• Rozsah měření DC: 0 až ±440V
• Rozsah měření AC: 0 až 440V (50/60Hz)
• Rozlišení: 1V
• Přesnost měření: ±(2%+3)
• Měření napětí v rozsahu <10V: pouze informativní


Měření kmitočtu

• Rozsah měření: 20Hz až 100Hz
• Rozlišení: 1Hz
• Přesnost měření: pouze informativní


Měření sledu fází

• Pro napětí: třífazové AC 100V až 440V / 45 až 65Hz
• Sled fází: L1 → L2 → L3 rotace vpřed; L1 → L2 → L3 zpětná rotace
• Úbytek napětí na fázi: úbytek na fázi L1, L2 nebo L3 bude zobrazen na displeji LCD


Obecné parametry:

• Funkce automatického výběru rozsahu: ano
• Indikace slabé baterie: ano, symbol na displeji
• Indikace přetížení (mimo rozsah): ano, symbol „OL“ na displeji
• Napájení: baterie AA 1,5V, 6 kusů
• Proudový odběr: základní cca 10mA, cca 50mA při rozsahu 1000V
• Rozměry displeje LCD: 125 × 37 mm
• Pracovní prostředí: teplota 0°C až +40°C, vlhkost max. 85%RH
• Uváděná přesnost je garantována v prostředí: teplota 23 ±5°C, vlhkost: 45-75% RH
• Skladovací prostředí: teplota -20°C až +60°C, vlhkost max. 90%RH
• Hmotnost: 1 kg (včetně baterií)
• Rozměry přístroje: 210 x 90 x 175 mm
• Barva přístroje: červená a šedá


OBSAH BALENÍ:

• Přístroj UT595: 1ks

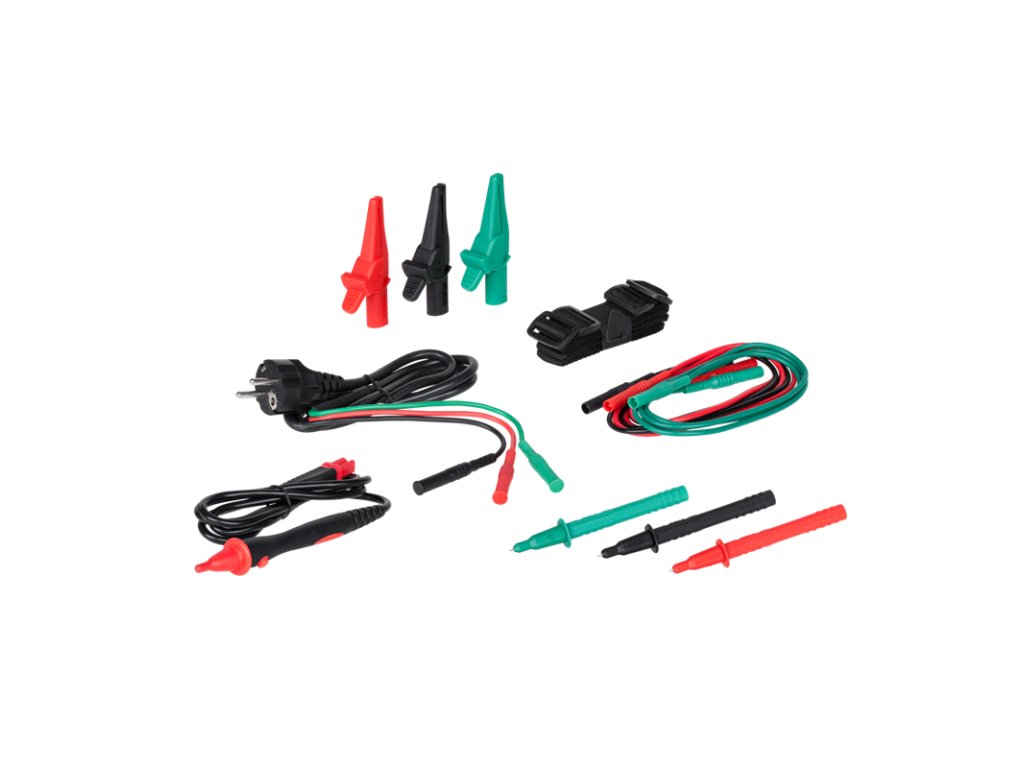

• Testovací kabely: 3ks (speciální červený se spouští × 1, zelený × 1, černý × 1)
• Alkalická baterie 1,5V AA: 6ks

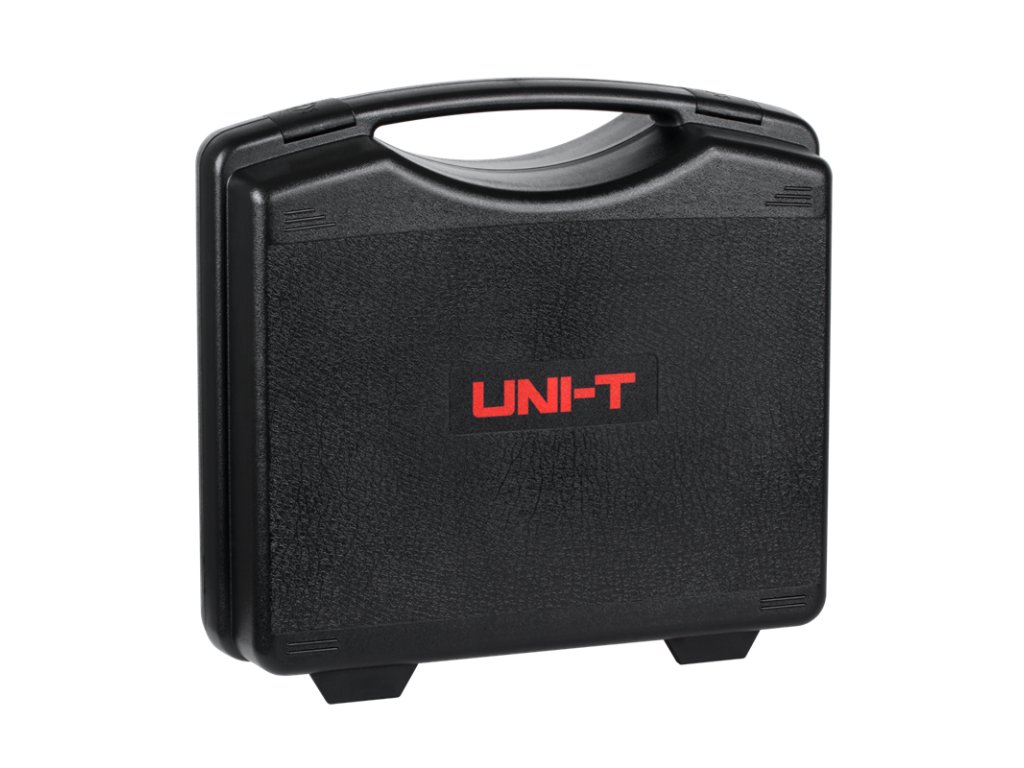

• Přenosné pouzdro: 1ks
• Návod k použití: 1ks
