UNI-T UT501A Tester izolačného odporu

Podrobný popis

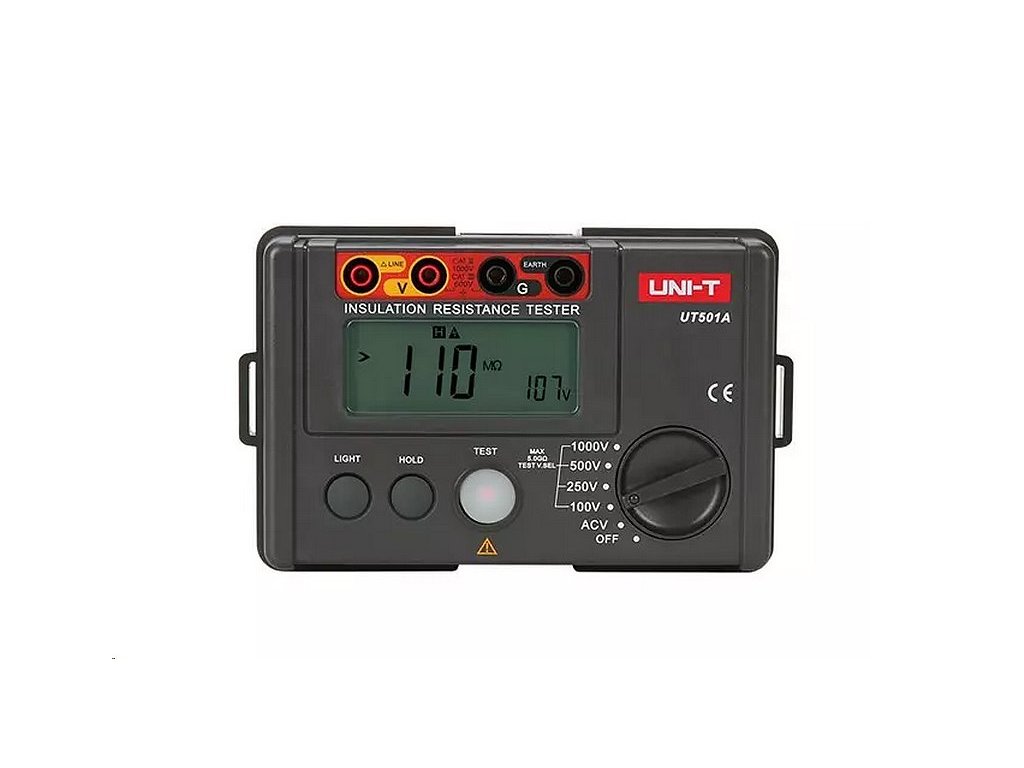

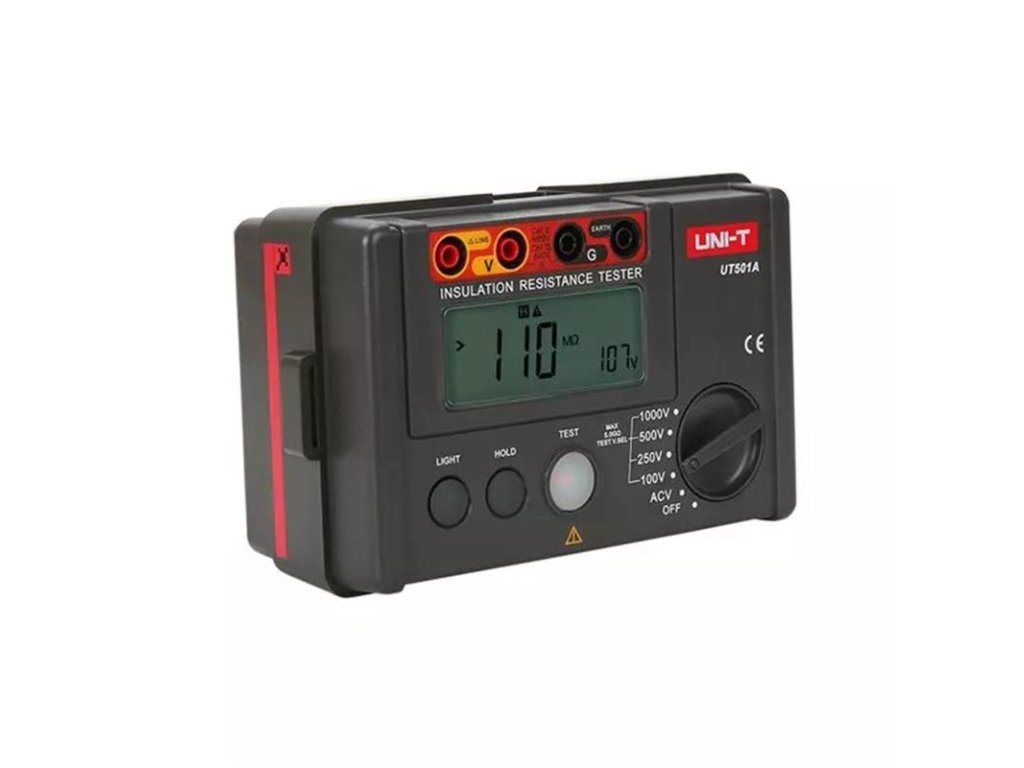

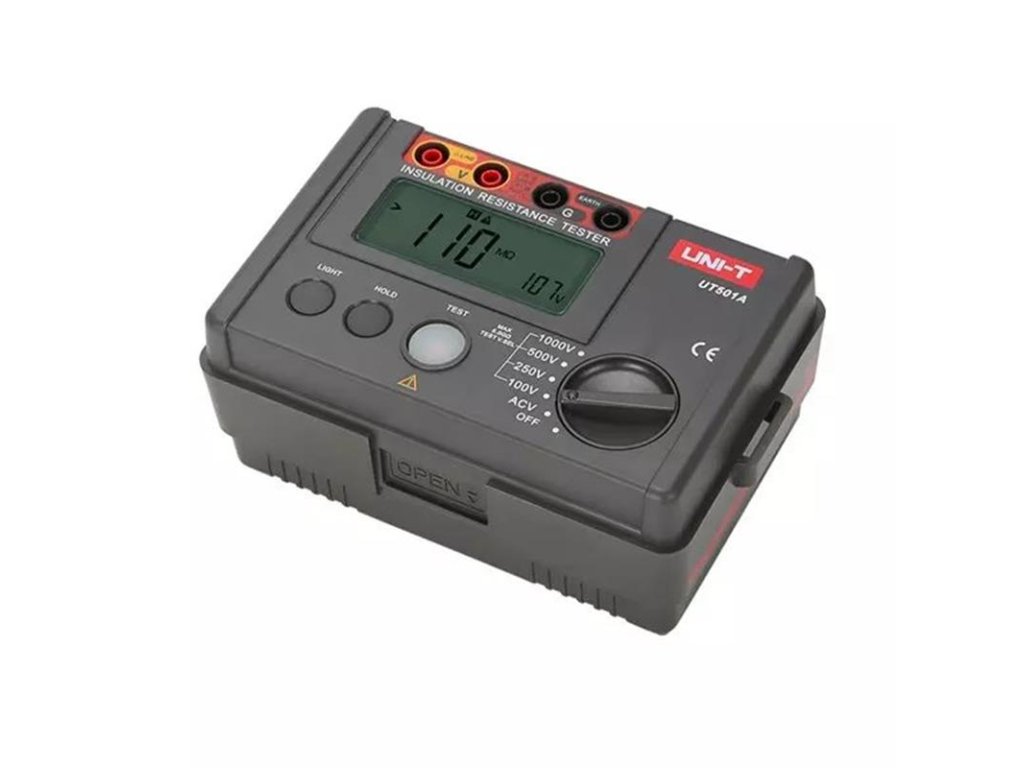

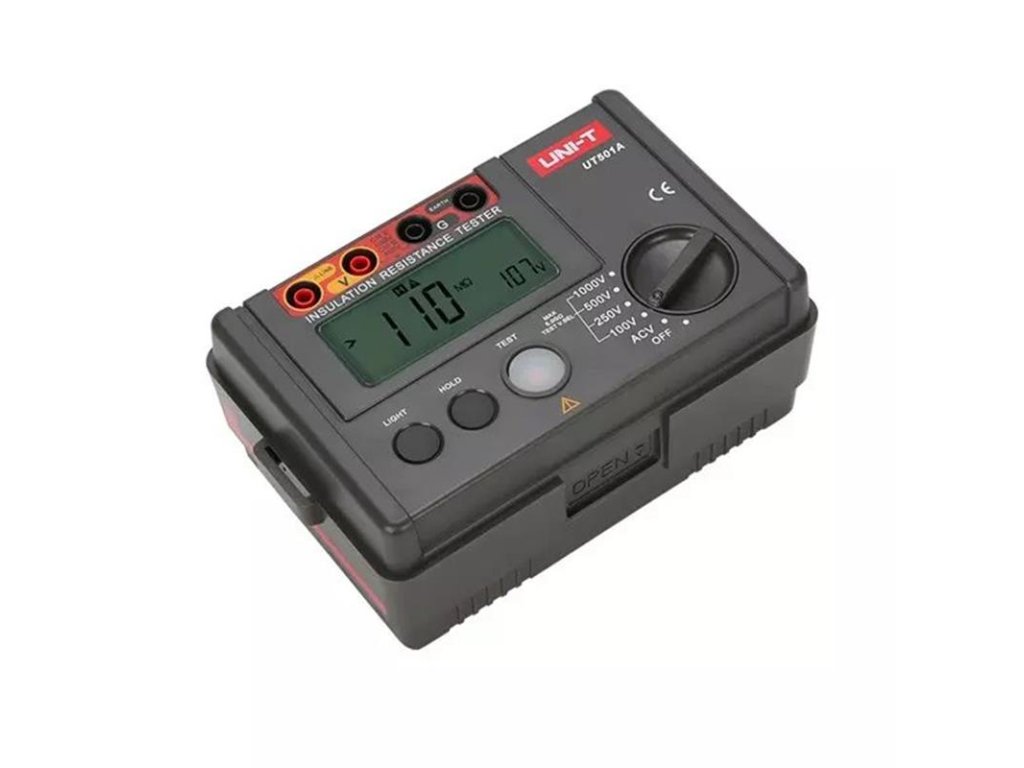

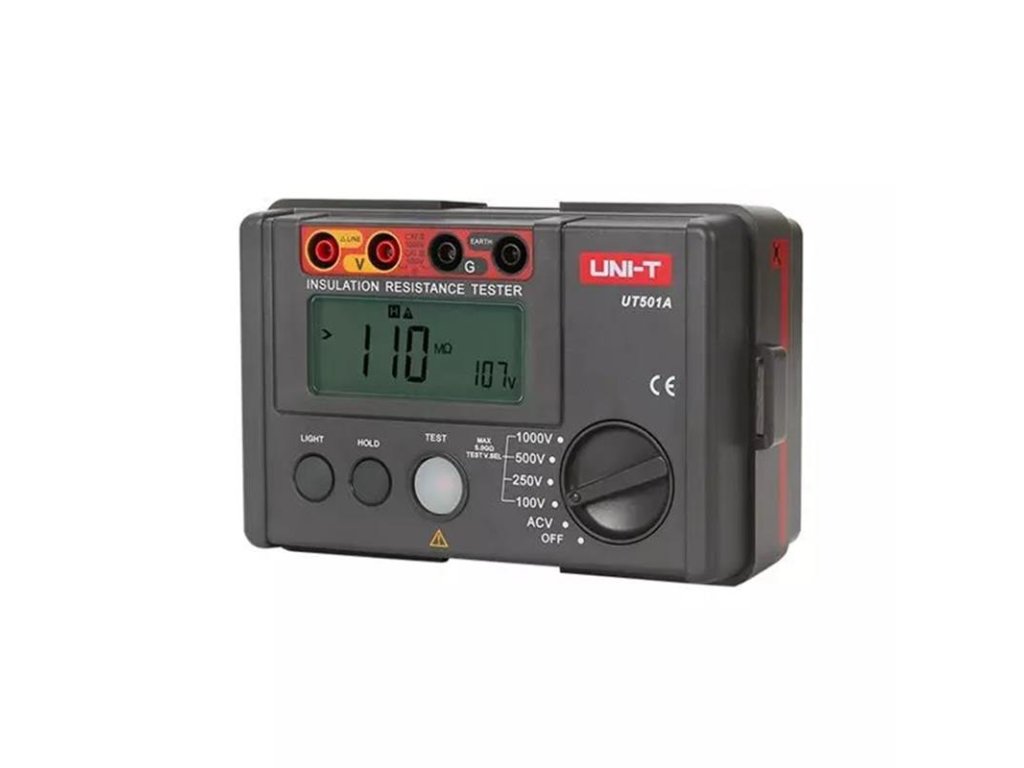

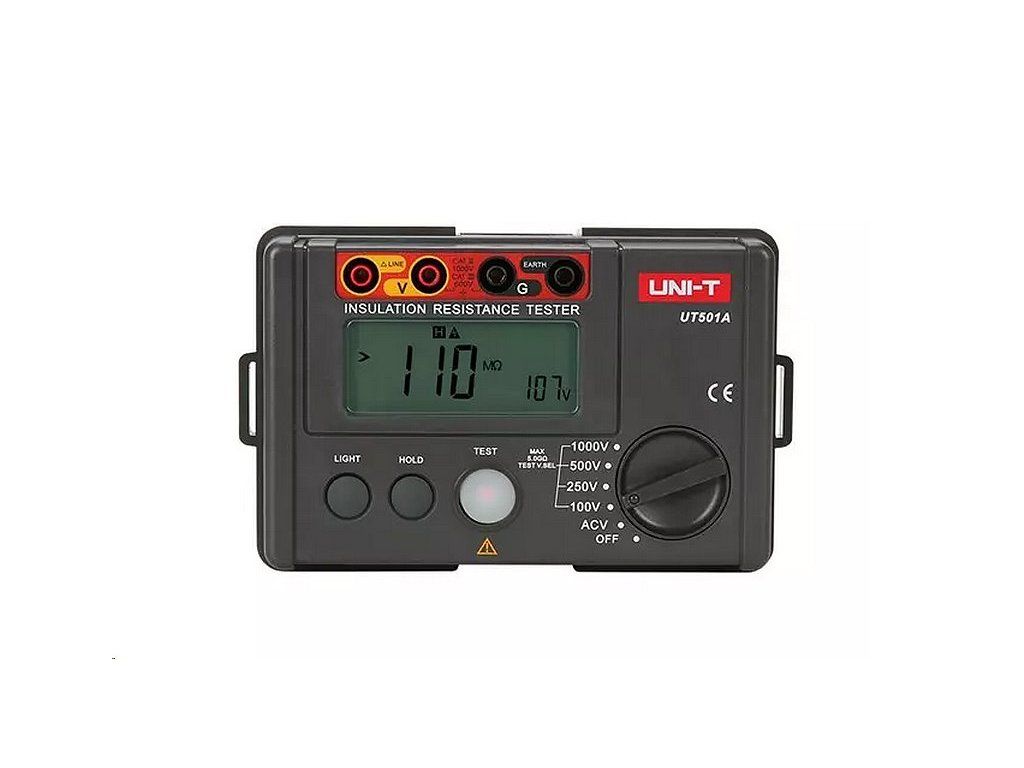

Tester izolačného odporu UNI-T UT501A

Skúšačky elektrickej izolácie série UT500 sa používajú na meranie izolačného odporu elektrických zariadení a domácich spotrebičov pri pravidelných kontrolách. Meria sa pritom izolačný odpor medzi elektrickými obvodmi alebo medzi obvodmi a zemou (rámom zariadenia).

Séria UT500 dokáže merať izolačný odpor, striedavé napätie, nízky odpor, PI (polarizačný index) a DAR (dielektrickú absorpciu). Jednotlivé prístroje série UT500 sa líšia rozsahom skúšobného napätia (UT501A 100V až 1000V, UT501B 250V až 1000V, UT502A 500V až 2500V), maximálnym meraným izolačným odporom (UT501A 0MOhm až 5GOhm, UT501B 0MOhm až 5GOhm, UT502A 0MOhm až 20GOhm) a niektorými ďalšími parametrami.

Ide o skúšobné a kontrolné prístroje na zabezpečenie správnej činnosti transformátorov, generátorov, vysokonapäťových motorov, výkonových kondenzátorov, silových káblov, zvodičov, spínačov, elektrických strojov a prístrojov. Sú to ideálne prístroje na vykonávanie údržby elektrických zariadení a sú vyrobené v súlade s normami IEC61010 a IEC61557.

meranie izolačného odporu od 0MOhm do 5,5GOhm
testovanie jednosmerného napätia 100V / 250V / 500V / 1000V
• Meranie striedavého napätia v rozsahu 30 až 750V (50/60Hz)
• Indikácia preťaženia pri >5,5GOhm
• Podsvietený LCD displej s rozsahom 1999
• Automatické prepínanie rozsahu
• Pomocný displej na zobrazenie testovacieho napätia a povolených funkcií
• Výstražné červené svetlo
• Napájanie 6x 1,5 V batérie (AA)
• Indikácia slabých batérií
• Prepäťová ochrana CATIII 600 V

Technické špecifikácie:

menovité skúšobné napätie / rozsah merania izolačného odporu / menovitý merací prúd / vnútorný odpor
100V / 0,00MOhm až 100MOhm / 1,00mA až 1,10mA / 100kOhm
250V / 0,00MOhm až 5,5GOhm / 1,00mA až 1,10mA / 250kOhm
500V / 0,00MOhm až 5,5GOhm / 1,00mA až 1,10mA / 500kOhm
1000V / 0,00MOhm až 5,5GOhm / 1,00mA až 1,10mA / 1MOhm
tolerancia napätia pri otvorenom obvode: +10%
• Skratový prúd skúšobného napätia: menej ako 1,8 mA
• Rozsah presnosti merania izolačného odporu: 0,00MOhm až 99,9MOhm: ±(3%+5) / 100MOhm až 5,5GOhm: ±(5%+5)

meranie striedavého napätia - rozsah: 30V až 750V (50/60Hz)
• Rozlíšenie: 1V
• Presnosť: ±(2%+3)

• Displej: multifunkčný LCD 70,6 mm x 34 mm, rozsah 1999
• Podsvietenie displeja: možnosť bieleho podsvietenia alebo červeného podsvietenia pre výstrahu
• Automatické prepínanie rozsahu: áno
• Bzučiak: áno, indikácia vysokého napätia
• Automatické vybitie vnútornej kapacity po ukončení merania: áno
napájanie: 6x 1,5 V alkalické batérie (AA)
• Indikácia slabých batérií: áno, keď napätie klesne pod 7 V
• Hmotnosť: 0,5 kg (vrátane batérie)
• Rozmery výrobku: 150 x 100 x 71 mm
• Farba výrobku: červená a sivá
• Továrenské podmienky kalibrácie: teplota okolia 23°C ±5°C, vlhkosť 45% až 75%
• Odporúčaná kalibrácia: 1x ročne, kalibračný protokol sa objednáva samostatne
• Prevádzkové podmienky: 0°C až +35°C / relatívna vlhkosť je 75% alebo menej
skladovacie podmienky: -20°C až +60°C / relatívna vlhkosť je 80 % alebo menej
nadmorská výška: max. 2000 m

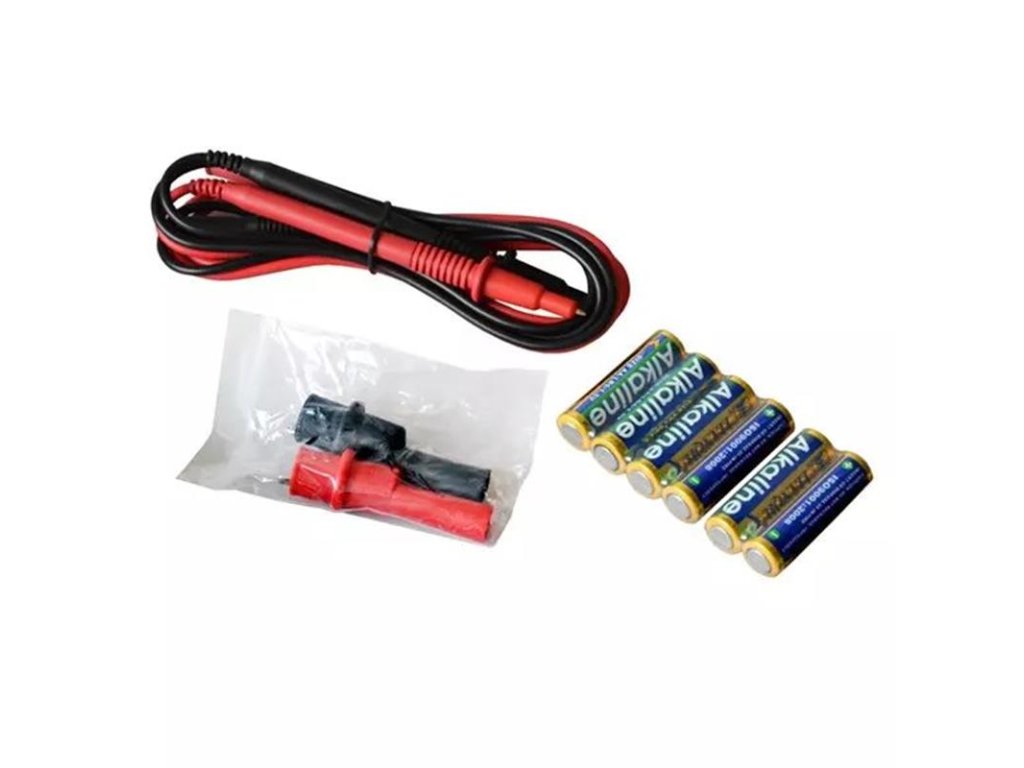

Obsah balenia:

• Tester izolačného odporu
• Testovacie káble
• Krokové svorky
• 6ks 1,5V AA batérií (LR6)
• Návod na použitie
