Tester kabelu UNI-T UT685B KIT

Detailný popis produktu

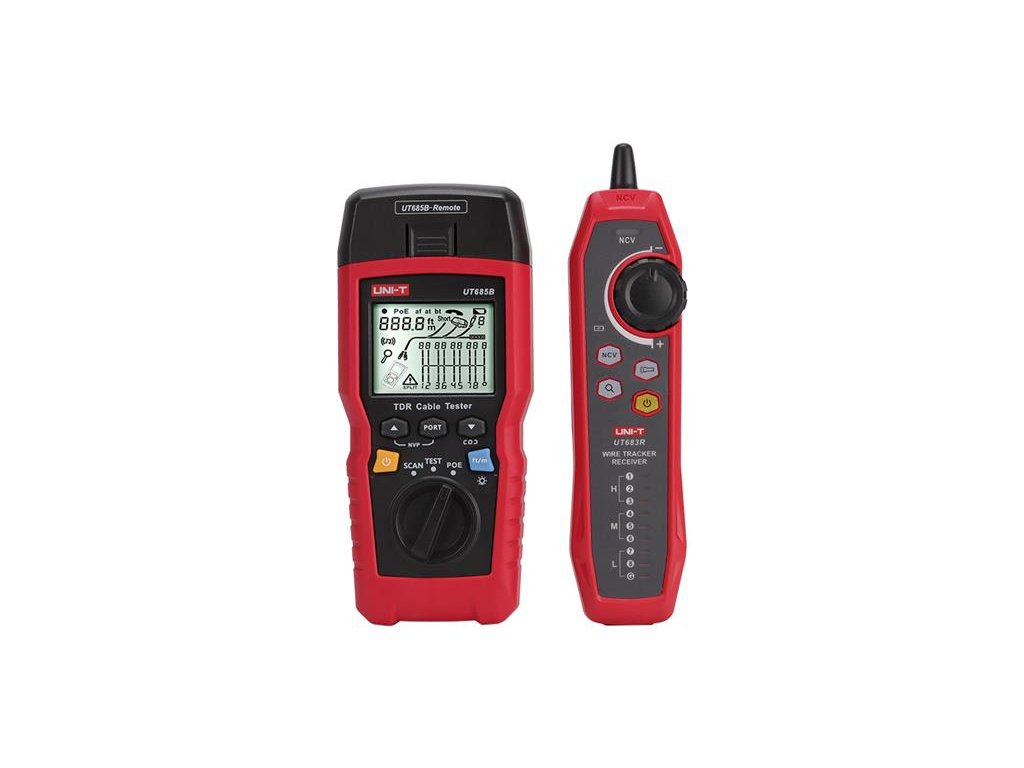

Tester kabelu UNI-T UT685B KIT

Tester kabelu UT683B KIT je ruční tester kabelů TDR, vhodný pro měděné kabely (CAT 5E, CAT 6, CAT 6A nebo CAT 8), který se používá k detekci a diagnostice stavu zapojení kroucených párů a koaxiálních kabelů, detekci síťových služeb, zkratů/otevřených obvodů v síťové kabeláži, rozdělení páru, chybného zapojení atd.

Lze jej také použít ke zjištění, zda je v síťové kabeláži přívod PoE (modul PoE), a standardu PoE (802.3AF, 802.3AT, 802.3BT). Na obrazovce lze současně zobrazit mapu vodičů, délku kabelu, místo přerušeného obvodu a další informace.

Tester kabelů se vyznačuje přesností, snadnou obsluhou, viditelným zobrazením, což z něj činí ideální nástroj pro údržbu síťové komunikace.

• Testování kabeláže s kroucenou síťovou dvoulinkou
• Test délky kabelu
• Technologie TDR

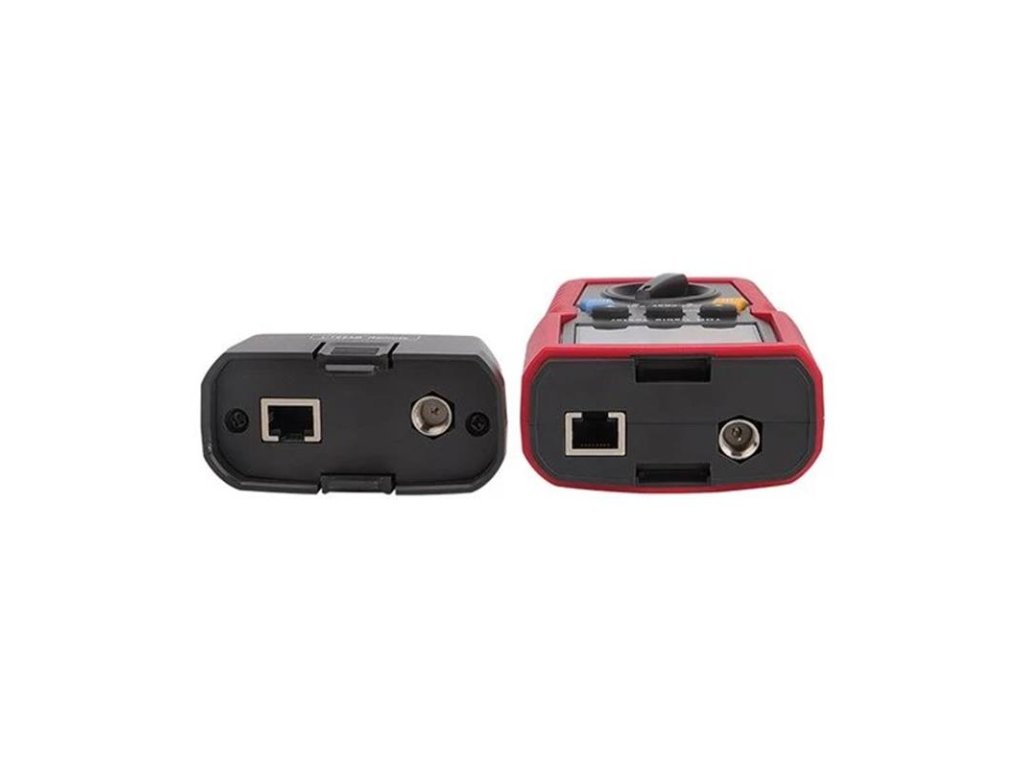

• Testuje typy RJ11, RJ45 a koaxiálních kabelů
• Režim PoE
• Dosah 500 m
• Rozlišení 0,33 m
• Ochrana vstupu 70V DC
• 2,8 palcový podsvícený LCD displej
• Grafické rozhraní

TECHNICKÉ SPECIFIKACE:

Testovaný typ kabelu:
• Kabel s krouceným párem
   - UTP (nestíněný kabel)
   - FTP (kabel stíněný hliníkovou fólií)
   - SSTP (dvojitě stíněný síťový kabel)
• Koaxiální kabel: 50Ohm, 75Ohm, 93ohm

Test délky kabelu:
• Dosah: 500 m
• Rozlišení: 0,33 m
• Přesnost: ± 4% nebo 0,6 m

Detekce PoE:
• Detekce napájení PoE
• Standard PoE: 802.3AF
• Standard PoE: 802.3AT

• Test ethernetového portu
• Test umístění kabelu
• Ochrana vstupu 70VDC
• Displej 2,8” LCD
• Automatické vypnutí: cca 10 minut
• Provozní teplota: 0~45 °C
• Skladovací teplota: -20~60 °C
• Provozní vlhkost: 20~75 % relativní vlhkost
• Vlhkost při skladování: 10~90% relativní vlhkost
• Nadmořská výška ≤ 2000 m

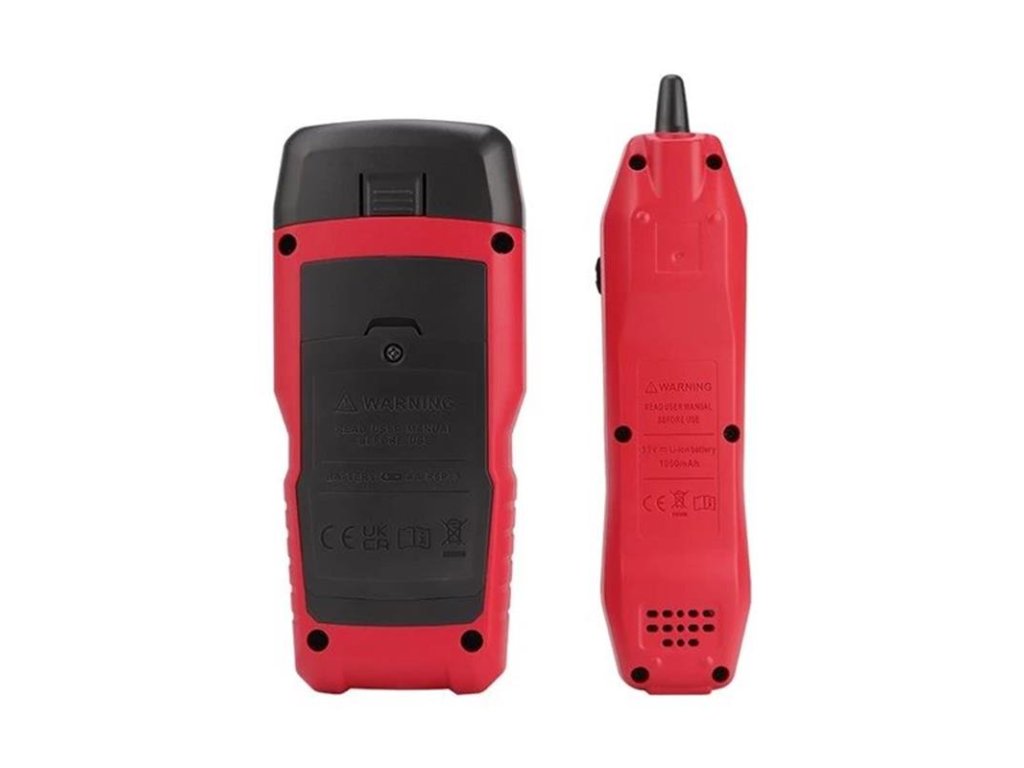

• Rozměry testeru kabelů TDR: 181 mm x 80 mm x 39 mm

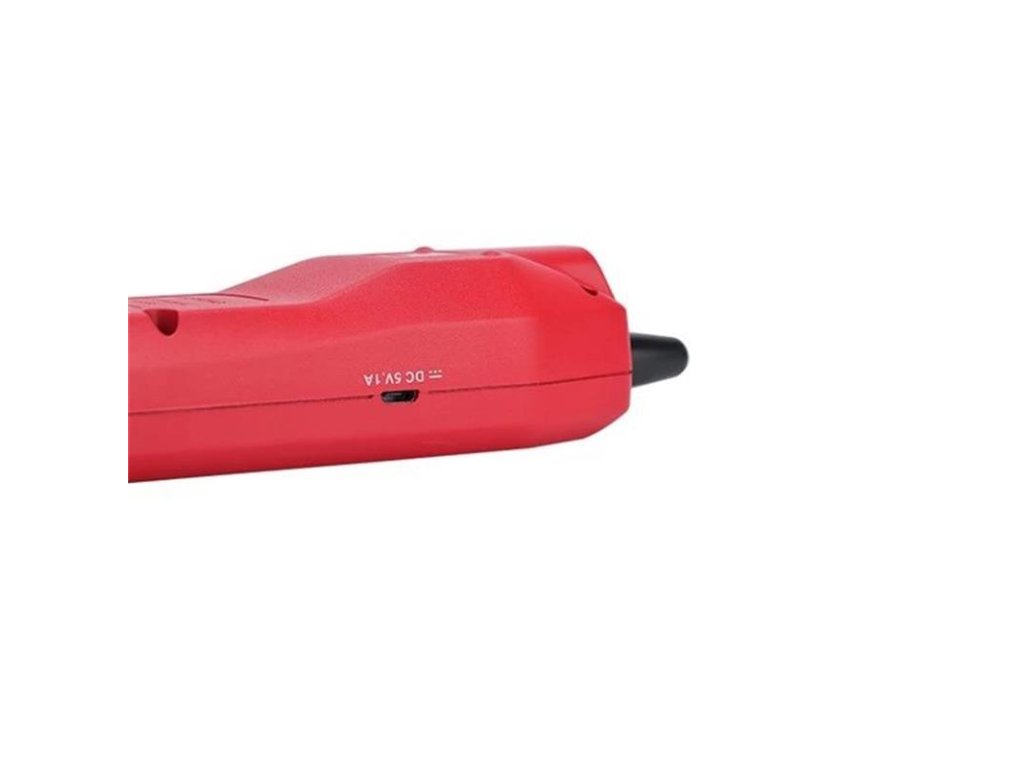

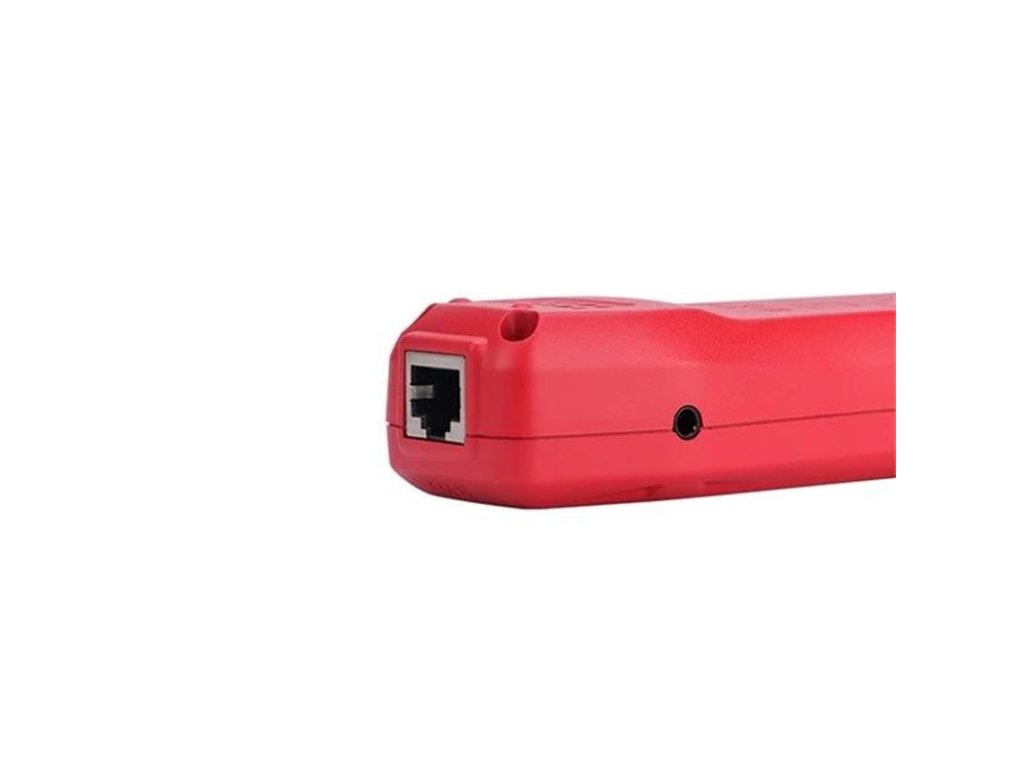

• Rozměry přijímače: 197mm x 48 mm x 34 mm
• Hmotnost testeru kabelů: 360 g
• Hmotnost přijímače: 127 g
• Napájení: 4 x 1,5V baterie AAA (LR03)
