Switch PoE a Extender PULSAR 1xPoE IN 3xPoE OUT, na DIN lištu

Podrobný popis

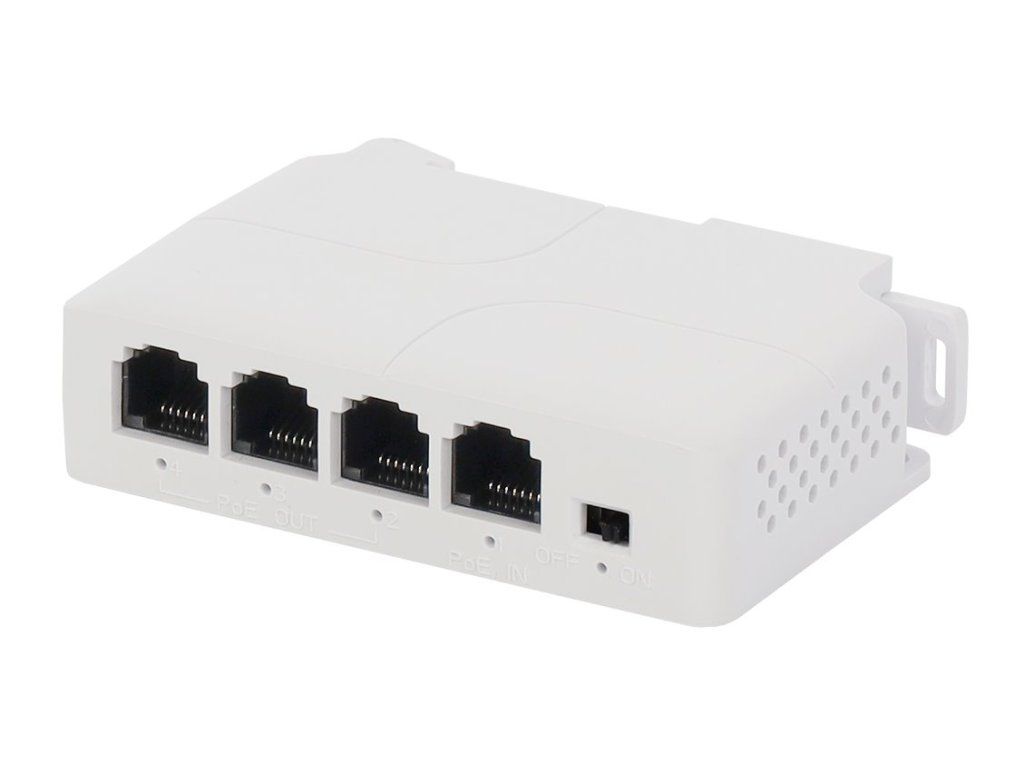

Switch PoE a Extender PULSAR EXT-POE3DIN 1xPoE IN 3xPoE OUT, na DIN lištu

Kompaktný opakovač na DIN lištu
Extender EXT-POE3DIN je zariadenie určené na zvýšenie prenosovej vzdialenosti napájania PoE
a ethernetových dát cez krútenú dvojlinku UTP cat 5/5e o ďalších 100m.

Extender je napájaný prepínačom PoE alebo iným zariadením vyhovujúcim štandardu PoE (vstup PoE IN).
Výstupné napätie a dáta sú k dispozícii na výstupoch PoE OUT 1 – 3, ku ktorým by mali byť pripojené kamery
alebo iné IP zariadenia využívajúce napájanie PoE.

Maximálny zaťažovací prúd je 0,4 A (0,3 A/port).
Pary 1/2 (+) 3/6 (-) sa používajú na prenos napájania na portoch PoE OUT 1 – 3.

Kľúčové výhody:
Rozsah vstupného napätia 48-57 V DC
Napájané PoE switchom
Vstup PoE IN v súlade so štandardom IEEE802.3af/at
PoE OUT 1-3 výstupy vyhovujúce štandardu IEEE802.3af
Zvyšuje dosah ethernetových dát a napájanie PoE o ďalších 100 metrov
Navrhnuté na prácu v sieťach 10/100/1000 Mb/s
Optická indikácia prevádzkového stavu

Zabezpečenie:
OLP ochrana proti preťaženiu
SCP ochrana proti skratu

Technické údaje
Výrobca: PULSAR
Kód výrobcu: EXT-POE3DIN
Napájanie: kompatibilný s 802.3af/at (48÷57 V DC)
Odber prúdu modulovými systémami: <20 mA
Výkon modulu: 20 W max.
Porty: 4 porty 10/100/1000 Mb/s (1 x PoE IN + 3 x PoE OUT)
s automatickým vyjednávaním rýchlosti pripojenia, automatické prepínanie Auto MDI/MDIX)
Výstupné napätie: kompatibilné s 802.3af
Výstupný prúd: 0,3 A/port (?=0,4 A max.)
Vstupné napájacie pary PoE IN:
1/2 (+) 3/6 (-)
4/5 (+) 7/8 (-)
Výstupné výkonové pary PoE OUT 1 – 3: 1/2 (+) 3/6 (-)
Ochrana proti preťaženiu OLP/ochrana proti skratu SCP: 105 % ÷ 150 % menovitého výstupného prúdu, automatické obnovenie
Optická indikácia prevádzky: LED (zelená) – Stav pripojenia k LAN (jednotlivé výstupy) –
svieti: 10/100/1000 Mbps zariadenie pripojené
bliká: prenos dát
Prevádzkové podmienky:-10 ~ 40°C
Rozmery: 50 × 23 × 81[+/-2 mm]
Montáž: na lištu TH35 alebo montážne skrutky x2 (rozteč 71 mm)
Konektory: RJ45 8P8C
Hmotnosť: 0,06 kg
Skladovacia teplota:-20 ~ 60°C
Vyhlásenie: CE, RoHS
Rozmery a konštrukcia
LED (zelená)
PoE OUT 1 – 3-výstupné porty
Vstupný port PoE

Inštalácia
Požiadavky
Zariadenie by malo byť inštalované v uzavretých priestoroch, s normálnou vlhkosťou vzduchu (RH = 90% max. bez kondenzácie) a teplotou v rozsahu-10°C až +40°C.
Zariadenie je určené pre prevádzku v ethernetových sieťach so šírkou pásma 10 Mb/s, 100 Mb/s alebo 1000 Mb/s (tzv. Gigabit Ethernet).
Prepojenie medzi extenderom a sieťovým zariadením by malo byť prevedené káblom s dĺžkou min. UTP CAT.5e.

Postup inštalácie
Pripojte sieťové káble (Ethernet) ku konektorom RJ45 označeným: PoE IN, PoE OUT.
Pripojte kábel RJ45 z ethernetového prepínača kompatibilného so štandardom PoE do zásuvky PoE IN s prihliadnutím na aktuálnu účinnosť výstupného portu.
Pripojte zariadenie, napr. IP kamery, do zdierok PoE OUT 1 – 3.

Aplikácia – schéma
Prepojenie troch PoE IP kamier a predĺženie dosahu o ďalších 100m
PoE prepínač
Kategória 5e krútený pár 100 m (Data + výkon) –> 1 Prívod Poe IN
Kategória 5e krútený pár 100 m (Data + napájanie) –> 2 Kamera IP PoE
Kategória 5e krútený pár 100 m (Data + napájanie) –> 3 Kamera IP PoE
Kategória 5e krútený pár 100 m (Data + napájanie) –> 4 Kamera IP PoE
