Solárny regulátor MPPT Lumiax MT1050EU, 12V/10A

Podrobný popis

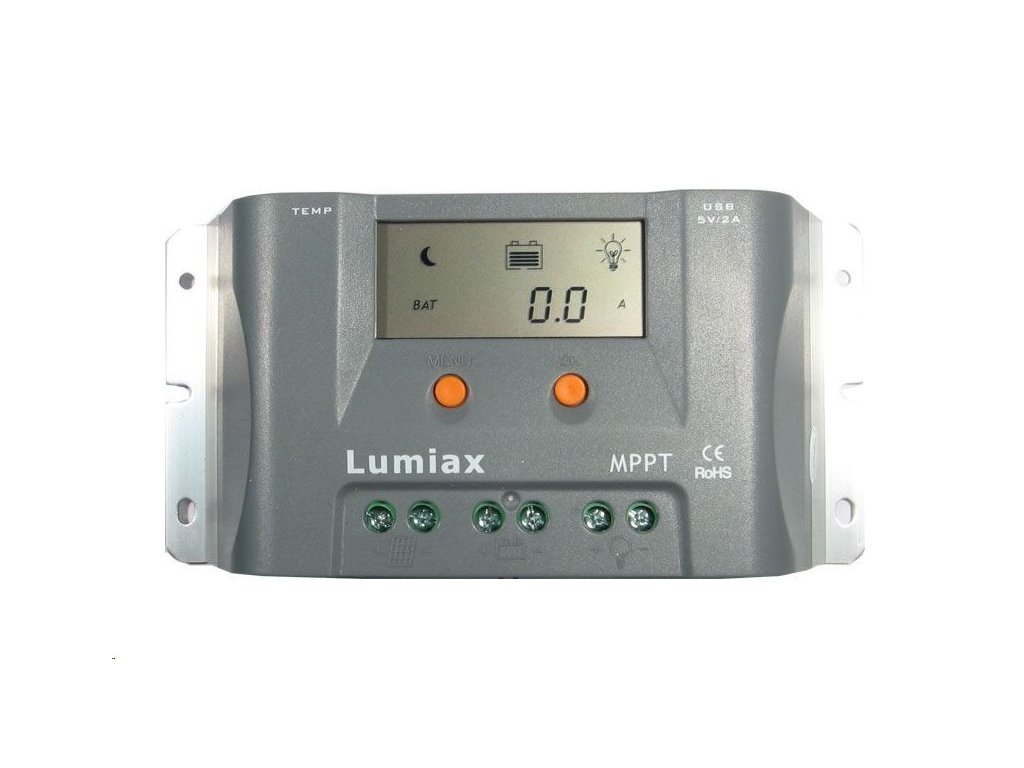

Lumiax MT1050EU MPPT solárny regulátor, 12V/10A

MPPT regulátor 10A pre olovené akumulátory so systémovým napätím 12V a pre FV panely s max. výkonom 130W s max. výstupným napätím 45V a min. výstupným napätím 15,8V. Je primárne určený pre panely so systémovým napätím 12V, ktoré pri maximálnom zaťažení generujú 16–18V.

Popis regulátorov MPPT:
Regulátory MPPT upravujú charakteristiky zdroja prúdu - solárneho panelu - tak, aby boli optimálne pre nabíjanie batérie pomocou interného V-A meniča. Dokážu tak lepšie využiť energiu zo solárnych panelov ako regulátory PWM, ktoré regulujú nabíjanie iba impulzným obmedzením priameho spojenia medzi solárnym panelom a batériou, kde je šírka impulzu úmerná stavu nabíjanej batérie. Inými slovami, regulátor MPPT dokáže generovať ideálne napätie a prúd na nabíjanie batérie zo zdroja s vyšším napätím a nižším prúdom. Napríklad 18 V/5 A sa premení na 14,5 V/6,2 A. Účinnosť premeny V-A charakteristiky je zvyčajne vyššia ako 95 %, takže straty sú minimálne a regulátory sa zvyčajne dajú prispôsobiť rôznym typom batérií, aby poskytovali čo najoptimálnejšie nabíjanie.

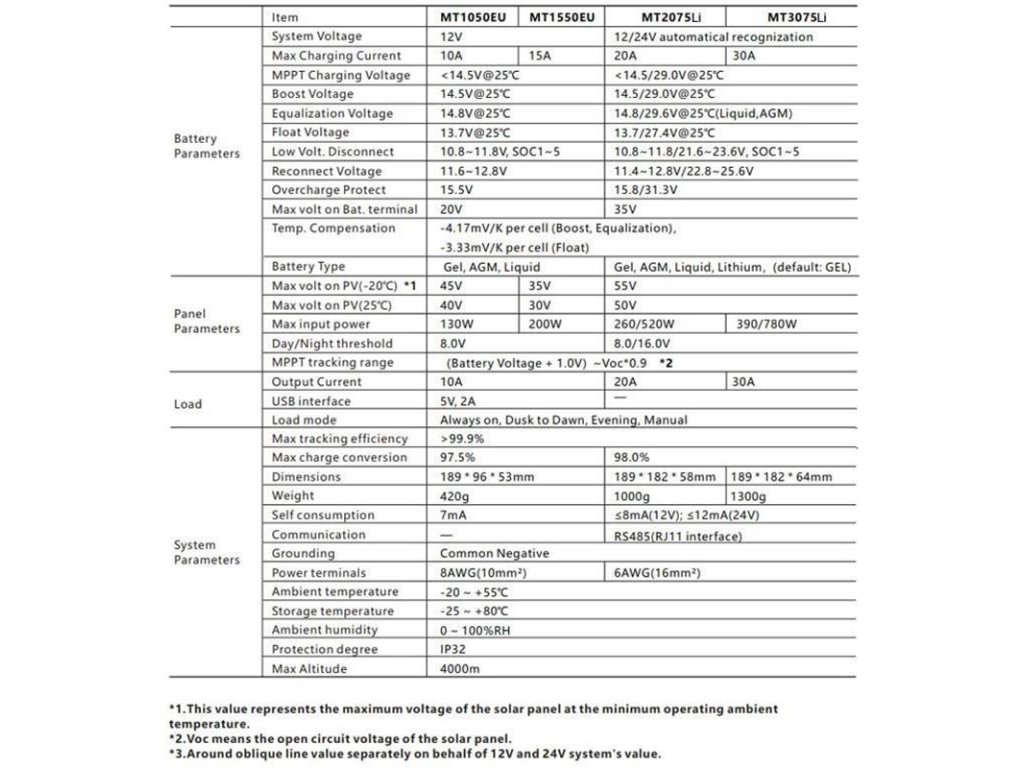

Špecifikácie:
systémové napätie: 12 V
• Maximálny výkon fotovoltického panelu: 130 W pre maximálne využitie regulátora. Ak sa použije výkonnejší panel, plný výkon sa nevyužije, ale funkcia regulátora zostane zachovaná bez poškodenia.
• Maximálne výstupné napätie PV panelu: 45 V
• Min. výstupné napätie PV panelu: 15,8 V
• Max. nabíjací prúd: 10A
• Vlastná spotreba: 7mA
• 4-stupňové nabíjanie batérie (CC, CV – boost, CV – float, CV-equalize)
  - CC = nabíjanie s plným výkonom FV panelov až do nastavenej hodnoty konca nabíjania (CV-boost)
  - CV-boost = nabíjanie počas 1–2 hodín po dosiahnutí svorkového napätia 14–15 V (nastaviteľné)
  - CV-equalize= nabíjanie so zvýšeným napätím na premiešanie tekutého elektrolytu - voliteľné len pre batérie s tekutým elektrolytom
  - CV-float = nabíjanie s udržiavacím napätím 13,5–13,8V (nastaviteľné)
Výber typu Pb batérie: s tekutým dielektrikom, AGM, AGM GEL
• Nevhodné pre Li-Ion, LiFePO4 alebo Li-Pol batérie
• Vypínanie záťaže pri napätí batérie 10,8–11,8 V– nastaviteľné
• LCD displej na nastavenie a monitorovanie prevádzkových parametrov

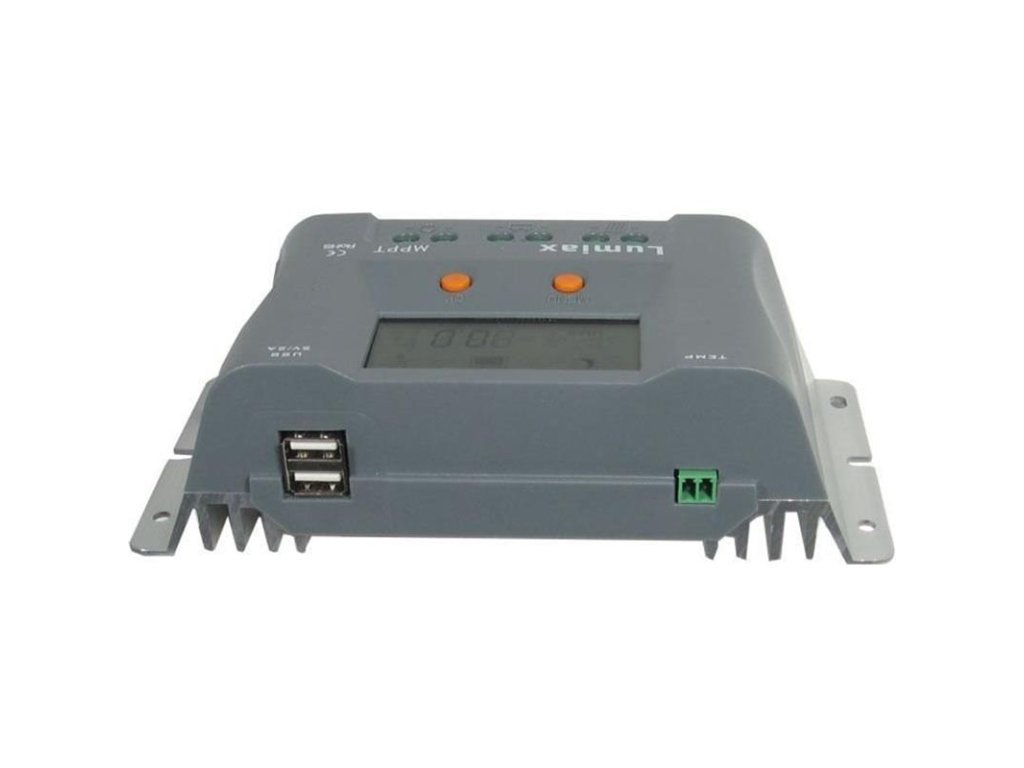

• 2• rozhranie USB
• Teplotná kompenzácia: –4,17 mV/K na článok počas boost+equal nabíjania, -3,33 mV/K na článok počas float nabíjania
• Protokol Modbus založený na rozhraní RS-485 maximalizuje možnosti komunikácie.
• Ochrana IP32
• Prevádzková teplota: –25°C~55°C

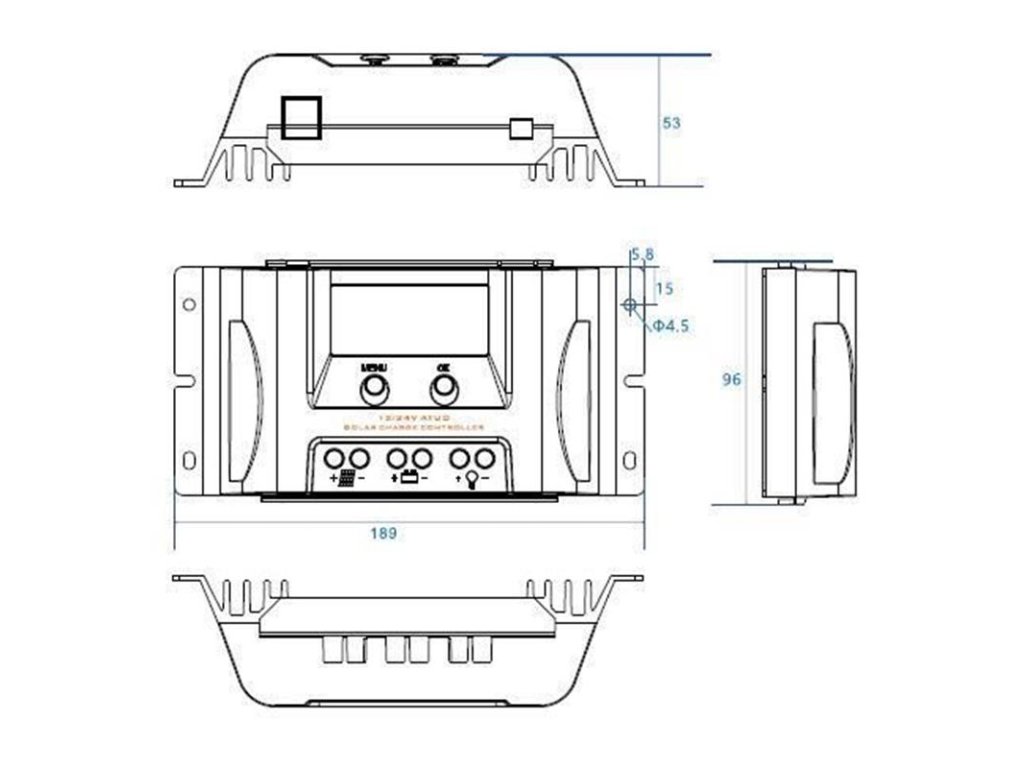

• Rozmery: 189•96•53mm
• Hmotnosť: 0,42 kg
