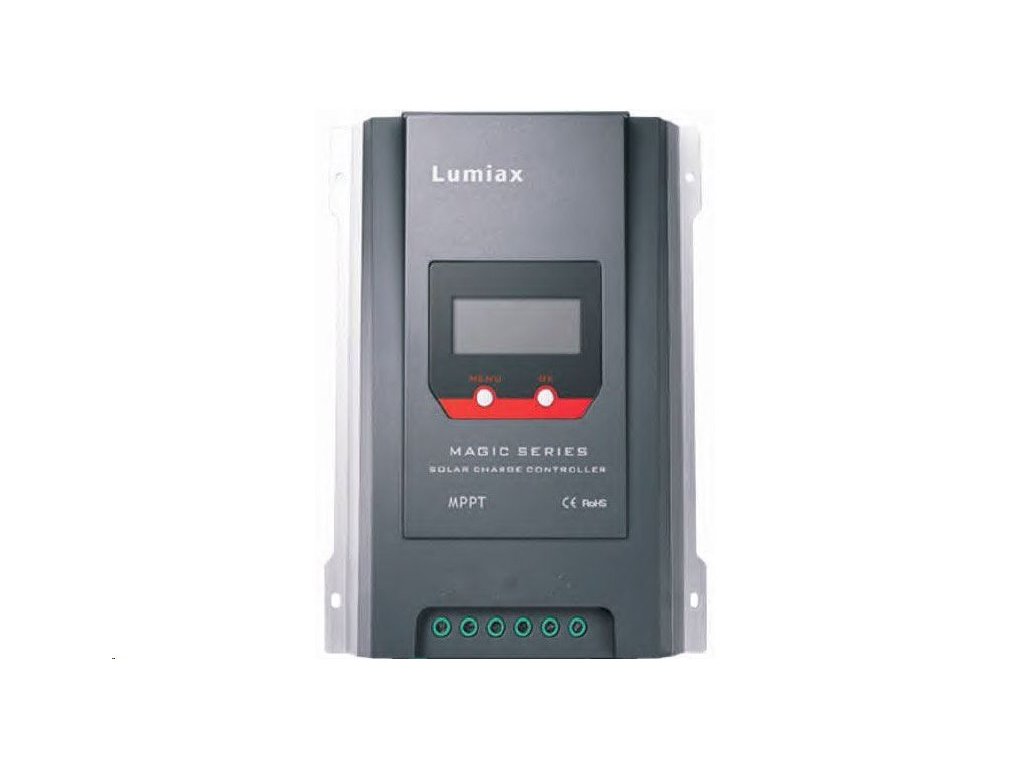

Solárny regulátor MPPT Lumiax 4010, 12-24V/40A

Podrobný popis

Lumiax MT4010 MPPT solárny regulátor, 12-24V/40A

Regulátory MPPT upravujú charakteristiku zdroja prúdu solárneho panela tak, aby bola optimálna pre nabíjanie batérie pomocou interného V-A meniča. Dokážu tak lepšie využiť energiu zo solárnych panelov ako regulátory PWM, ktoré regulujú nabíjanie iba impulzným obmedzením priameho spojenia medzi solárnym panelom a batériou, pričom šírka impulzu je úmerná stavu nabíjanej batérie. Inými slovami, regulátor MPPT dokáže generovať ideálne napätie a prúd na nabíjanie batérie zo zdroja s vyšším napätím a nižším prúdom. Napríklad konvertuje 30 V/5 A na 15 V/10 A. Účinnosť konverzie V-A charakteristiky býva nad 95 %, takže straty sú minimálne a regulátory sa zvyčajne dajú prispôsobiť rôznym typom batérií, aby poskytovali čo najoptimálnejšie nabíjanie.

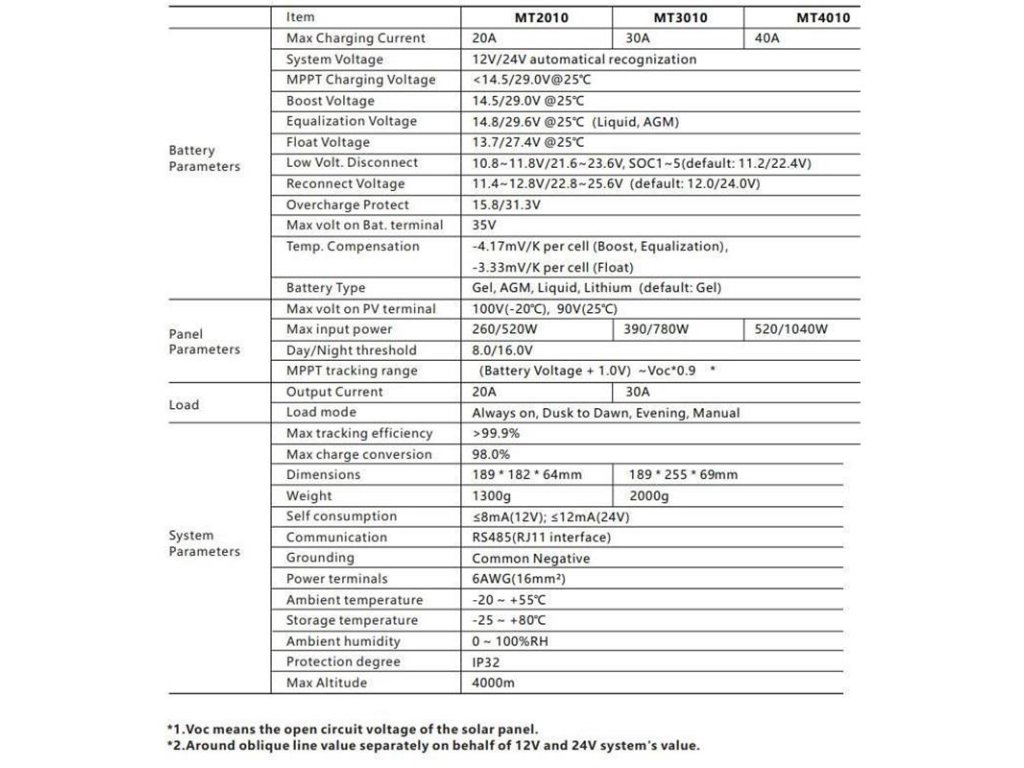

Špecifikácie:
systémové napätie: 12 V alebo 24 V
• Maximálny výkon fotovoltického panelu: 520 W (12V) alebo 10400 W (24V) pre maximálne využitie regulátora. Ak sa použije výkonnejší panel, plný výkon sa nevyužije, ale funkcia regulátora zostane zachovaná bez poškodenia.
• Maximálne výstupné napätie fotovoltaického panela: 100V(-20°C), 90V(+25°C)
• Max. nabíjací prúd: 40A
• Max. nabíjací prúd: 30A
• Vlastná spotreba: <8mA(12V), <12mA(24V)
• 4-stupňové nabíjanie batérie (CC, CV – boost, CV – float, CV-equalize)
 - CC = nabíjanie s plným výkonom FV panelov do nastavenej hodnoty konca nabíjania (CV-boost)
  - CV-boost = nabíjanie počas 1–2 hodín po dosiahnutí svorkového napätia 14–15 V (nastaviteľné)
  - CV-equalize= nabíjanie so zvýšeným napätím na premiešanie tekutého elektrolytu - voliteľné len pre batérie s tekutým elektrolytom
  - CV-float = nabíjanie s udržiavacím napätím 13,5–13,8V (nastaviteľné)
Výber typu batérie: Pb s tekutým dielektrikom, AGM, AGM GEL, LiFePO4
• LCD displej na nastavenie a monitorovanie prevádzkových parametrov
2× rozhranie USB
• Teplotná kompenzácia: –4,17 mV/K na článok počas boost+rovnakého nabíjania, -3,33 mV/K na článok počas plávajúceho nabíjania
• Protokol Modbus založený na rozhraní RS-485 maximalizuje možnosti komunikácie.
• Ochrana IP32
• Prevádzková teplota: –25°C~55°C

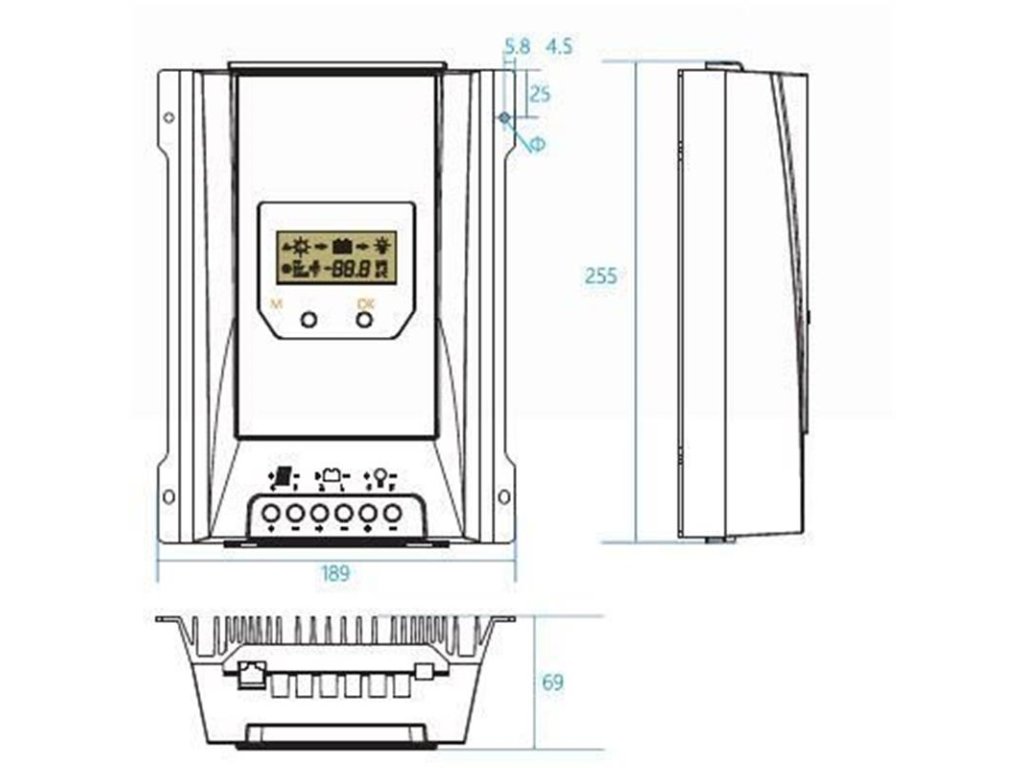

• Rozmery: 189×255×69mm
• Hmotnosť: 1,8 kg
