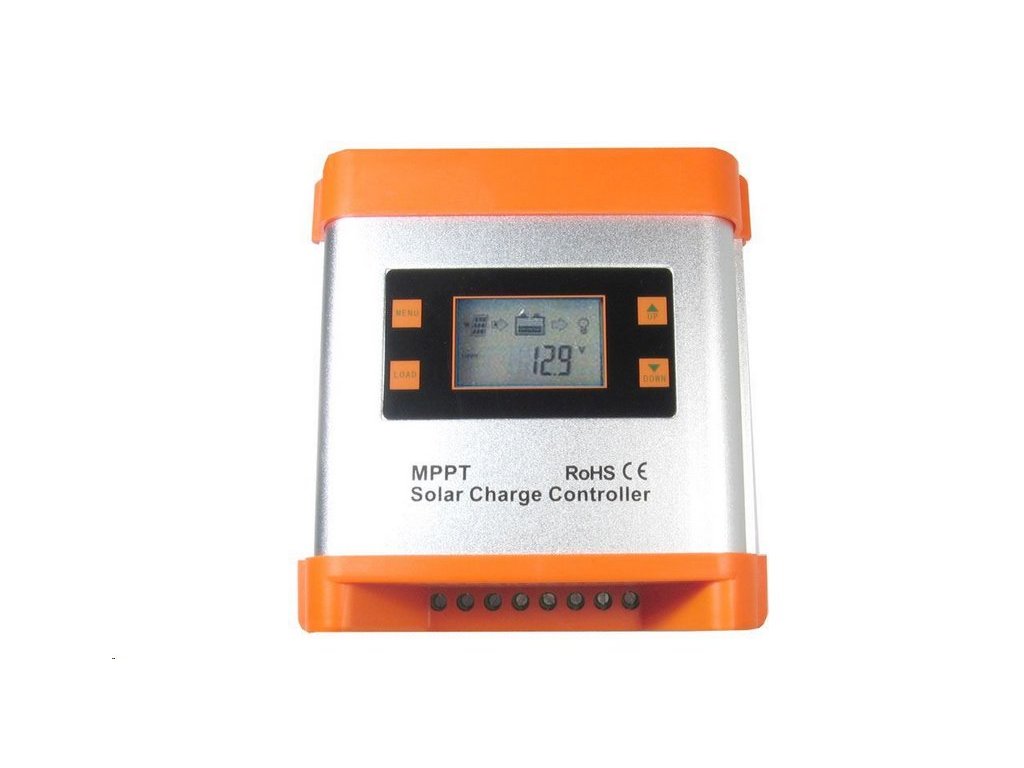

Solárny regulátor MPPT 12/24-20D

Podrobný popis

Solárny regulátor MPPT 12/24-20D

Regulátor MPPT používa interný menič na nastavenie V-A charakteristiky zdroja prúdu - solárneho panelu tak, aby bola optimálna na nabíjanie batérie. Dokáže preto využiť energiu zo solárnych panelov oveľa lepšie ako regulátor PWM, ktorý reguluje nabíjanie iba impulzným obmedzením priameho spojenia medzi solárnym panelom a batériou, pričom šírka impulzu je úmerná stavu nabíjanej batérie. Inými slovami, regulátor MPPT dokáže generovať ideálne napätie a prúd na nabíjanie batérie zo zdroja s vyšším napätím a nižším prúdom. Napríklad z 30 V a 5 A generuje približne 15 V a 10 A. Účinnosť premeny V-A charakteristiky je zvyčajne vyššia ako 95 %, takže straty sú minimálne a regulátory sa zvyčajne dajú prispôsobiť rôznym typom batérií, aby poskytovali čo najoptimálnejšie nabíjanie.

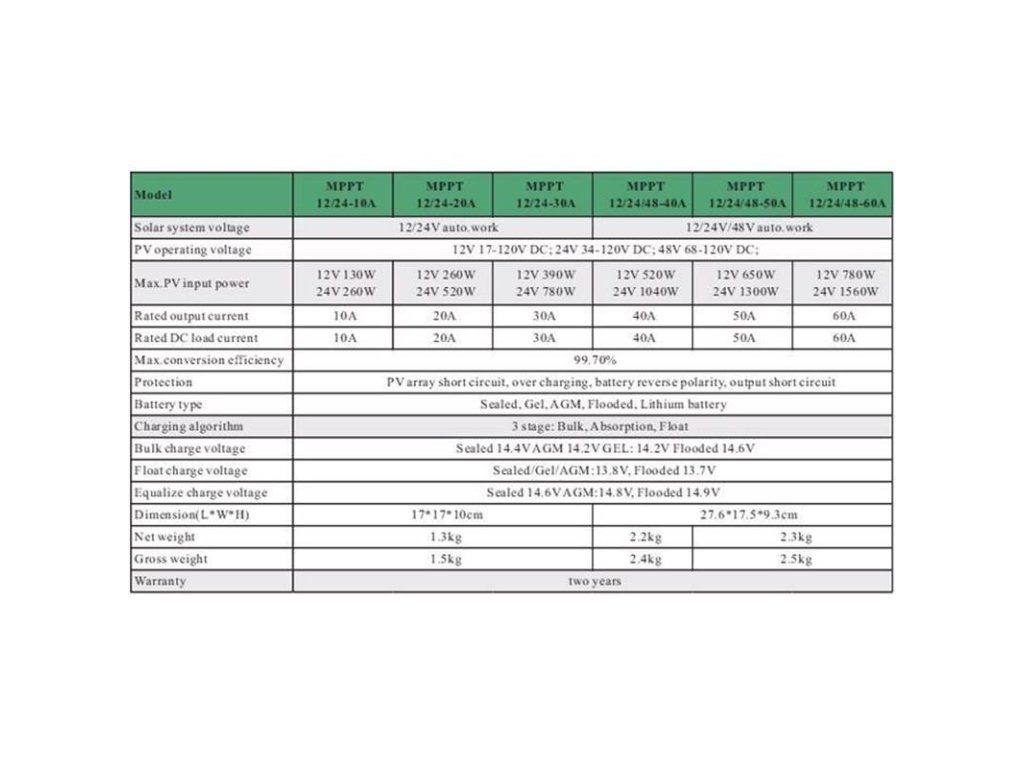

Špecifikácie:
systémové napätie 12 V alebo 24 V
• Automatická detekcia podľa napätia pripojeného akumulátora
• Maximálny výkon fotovoltaických panelov: 260 W (12V) 520 W (24V)

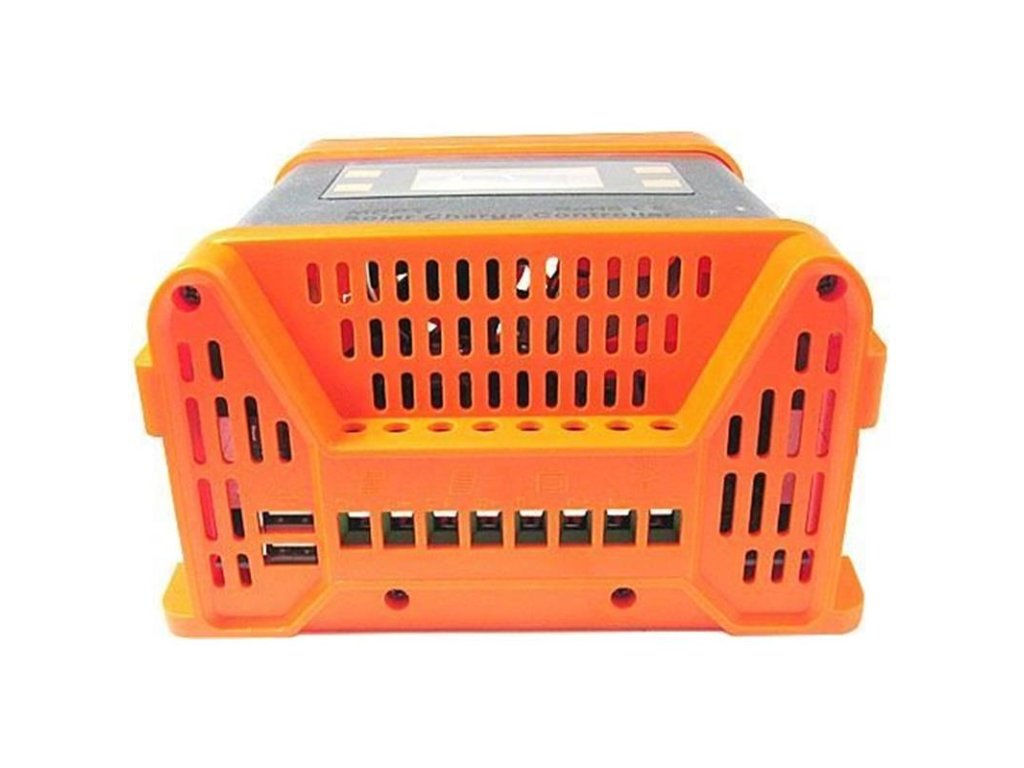

• Terminál pre 1 alebo 2 FV panely
• Rozsah vstupného napätia PV panelov: 22–90VDC/12V, 44–90VDC/24V
• Maximálny nabíjací prúd: 20A
• Trojstupňové nabíjanie batérie (CC, CV – boost, CV – float)
  - CC = nabíjanie s plným výkonom FV panelov až do nastavenej hodnoty konca nabíjania (CV-boost)
  - CV-boost = nabíjanie počas 1–2h po dosiahnutí svorkového napätia 14–15V (nastaviteľné)
  - CV-float = nabíjanie s udržiavacím napätím 13,5–13,8V (závisí od nastavenia napätia konca nabíjania, t.j. boost)
Výber typu Pb batérie: s tekutým dielektrikom, AGM, AGM GEL
• Vhodné pre Li-Ion, LiFePO4 alebo Li-Pol akumulátory
• Maximálne zaťaženie na svorkách pre spotrebič: 5A
• Rozmery: 170×170×100 mm
• Hmotnosť: 1,3 kg

Nastavte koncové napätie pre nabíjanie nasledovne:

AGM, AGM GEL: 14,2 V (28,4 V)
• Trakcia s tekutým dielektrikom, štartér 14,5V(29V) rozsah nastavenia=14–15V(28–30V), prednastavené 14,4V(28,8V)
Nastavenie napätia pre opätovné pripojenie batérie na nabíjanie na 12,8V(25,6V) rozsah nastavenia 12–13V(24–26V), (prednastavené 12,8V/25,6V)
Nastavenie napätia na odpojenie regulátora od batérie na 10,8V(21,6V) rozsah nastavenia 10–11V(20–22V), (prednastavené 11/22V), (prednastavené 11/22V),  slúži na ochranu regulátora v prípade chybnej batérie

Poznámka:
Vstupné štartovacie napätie regulátora je približne 17–18 V pre systémové napätie 12 V. Toto napätie môžu generovať panely určené pre regulátory PWM a systémové napätie 12V. Pre regulátor MPPT je však toto napätie nedostatočné, pretože nedokáže generovať vhodnú V-A charakteristiku na nabíjanie batérie. Ideálne je použiť dva sériovo zapojené panely s napätím 12V alebo jeden panel pre systémové napätie 24V, prípadne 36V panel používaný pre stacionárne fotovoltické elektrárne.
