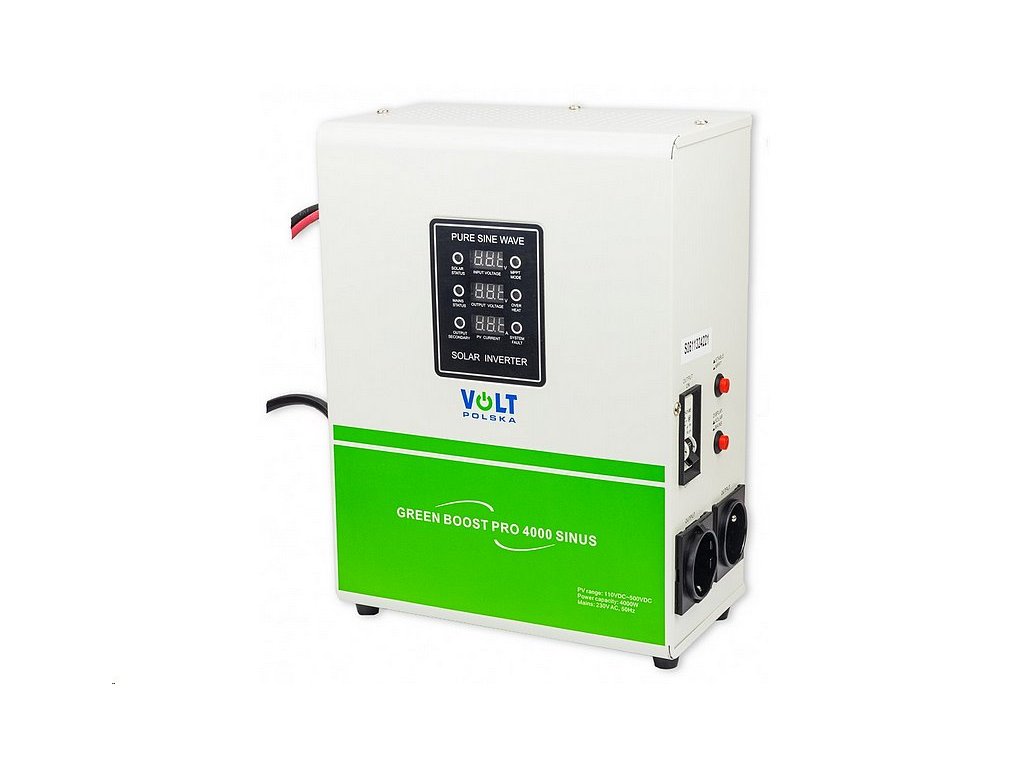

Solární měnič/regulátor MPPT VOLT GREEN BOOST PRO 4000 SINUS 4kW (pro fotovoltaický ohřev vody)

Funguje jako invertor, tedy mění stejnosměrné napětí přímo ze solárních panelů. Na vstupu do něj můžete přivést napětí v rozmězí 160-500V DC. Na výstupu je čistá sinusovka, díky které můžeme napájet mj. indukční motory v čerpadlech, klimatizacích a chladničkách bez použití bateriového uložiště.

Umožňuje připojit dva topné spotřebiče, například dva kotle. Oba se budou ohřívat současně. Díky použití technologie MPPT maximalizuje využití energie z fotovoltaických panelů a automaticky se přizpůsobuje příkonu spotřebiče.

Regulátor umí pracovat v čistě v ostrovním režimu (bez připojení 230 V AC, napětí z panelů musí být větší než 160V), ale také s dohřevem vody ze sítě - měnič má vstup i ze sítě 230V, pokud je tedy potřeba, můžete připojit nápájení spotřebičů na síť. Regulátor je vhodný do oblastí, kde není k dispozici připojení k veřejné síťi (chata, zahrada, ...).

Čím se vyznačuje solární střídač GREEN BOOST PRO 4000 SINUS?

Multifunkčnost (BYPASS) - střídač lze připojit jak k solárním panelům, tak k elektrické síti. Znamená to tedy, že střídač dokáže pracovat jak se solárními panely, tak s elektrickou sítí. V praxi to znamená, že pokud solární panely neprodukují dostatek energie, střídač automaticky přepne na napájení z elektrické sítě. Tento systém zajišťuje nepřerušovaný provoz připojených spotřebičů, a to i v případě, že nejsou k dispozici dostatečné podmínky pro výrobu solární energie (např. během noci nebo při špatném počasí). Přepínání mezi zdroji probíhá automaticky bez zásahu uživatele.

Čistý SINUS - střídač vytváří na svém výstupu "sinusové" napětí. Je to druh výstupního napětí, který má hladký, sinusový průběh bez zkreslení. Tento typ napětí je podobný tomu, jaké dodává veřejná elektrická síť. Je ideální pro napájení citlivých elektronických zařízení, která vyžadují stabilní a kvalitní napětí. Tímto způsobem může napájet indukční spotřebiče, jako je elektrické nářadí, klimatizace, chladničky, mrazničky atd.

Hlavní vlastnosti solárního střídače VOLT Green Boost PRO 4000 Sinus 4 kW


•  Široký rozsah vstupního napětí – 160 až 500V DC z fotovoltaických panelů, vhodné pro různé FV konfigurace
•  Výstupní napětí 70 až 245V AC / 50Hz – flexibilní provoz s možností optimalizace výkonu
•  Čistá sinusovka – stabilní a bezpečné napětí pro připojená zařízení
•  Maximální výkon 4000 W – dostatečná kapacita pro ohřev vody a další aplikace
•  MPPT nebo STABLE režim provozu – efektivní řízení a optimalizace výkonu fotovoltaických panelů
•  Sériové zapojení fotovoltaických panelů – umožňuje jednoduché a efektivní zapojení systému
•  Pokročilá ochrana – přetížení, zkrat, tepelná ochrana, přepěťová ochrana, zajišťující bezpečný provoz
•  Odolný hliníkový obal – zajišťuje lepší chlazení a dlouhou životnost zařízení
•  LED displej – přehledné zobrazení důležitých parametrů a aktuálního výkonu
•  Aktivní chlazení ventilátorem – optimalizuje provozní teplotu a prodlužuje životnost zařízení
•  Doporučený minimální průměr kabelu od FV panelů: 4 mm² – zajišťuje bezpečný přenos výkonu bez ztrát

Jak funguje měnič VOLT GREEN BOOST 4000?


Stejnosměrný proud produkovaný solárními panely není vhodný pro přímé napájení topných zařízení. Měnič jej převádí na střídavý proud, který lze použít k napájení topných zařízení. Panely musí být zapojeny do série s celkovým Vmp (napětím naprázdno) do 500 V. Imp proud je 10A.

Solární střídač GREEN BOOST PRO 4000 SINUS má interní maximální ochranný výkon, který je 4kW, celkový výkon panelů by neměl překročit 4kW.

Obě zásuvky pracují současně s výkonem až 4 kW (celkem). Green Boost umožňuje připojit dva topné spotřebiče, například dva kotle. Oba se budou ohřívat současně.

2 režimy provozu

Režim STABLE - výstupní napětí je 230V AC (50Hz) a je udržováno, když je ze solárních panelů získáván dostatečný výkon, což v praxi znamená, že když panely generují dostatek energie, střídač udržuje stabilní napětí na výstupu. Pokud je ovšem výkon z panelů příliš nízký, zařízení nebude dodávat energii do výstupních zásuvek - zabrání tak neefektivnímu provozu systému.

Režimu MPPT (sledování maximálního bodu výkonu) - výstupní napětí může oscilovat/kolísat mezi 70-245V AC (50Hz), takže při nízkém výkonu ze solárních panelů (slabé sluneční světlo) bude dodávat energii do výstupních zásuvek v rozmezí 70V - 245V AC a zajistí tak nepřetržitý provoz připojených topných zařízení. Systém je v tomto režimu flexibilnější a odolnější vůči měnícím se povětrnostním podmínkám, což zvyšuje jeho účinnost a použitelnost.


Podrobnější vysvětlení:

• V režimu STABLE se zařízení zaměřuje na poskytování konstantního napětí 230V, což je běžné napětí pro většinu domácích spotřebičů. Tento režim zaručuje, že pokud panely generují dostatečný výkon, budete mít stabilní napájení, a systém se vypne, pokud není výkon dostatečný.

• V režimu MPPT se zařízení přizpůsobuje výkonu panelů dynamicky. I když není dostatek sluneční energie na to, aby bylo možné udržet stabilní napětí 230V, systém stále bude dodávat energii, jen s proměnlivým napětím mezi 70V a 245V. Tento režim je vhodný zejména pro topná zařízení, která jsou schopna fungovat i při nižším napětí a nepotřebují striktní napájení 230V. Využívá se technologie MPPT (Maximum Power Point Tracking), která sleduje nejvyšší možný výkon, jaký solární panely mohou dodat, což zvyšuje účinnost i při slabším slunečním světle.

Jaká zařízení umožňuje měnič napájet?


• Elektrické kotle
• Radiátory
• Elektrické ohřívače
• Elektrické rohože
• Podlahové vytápění


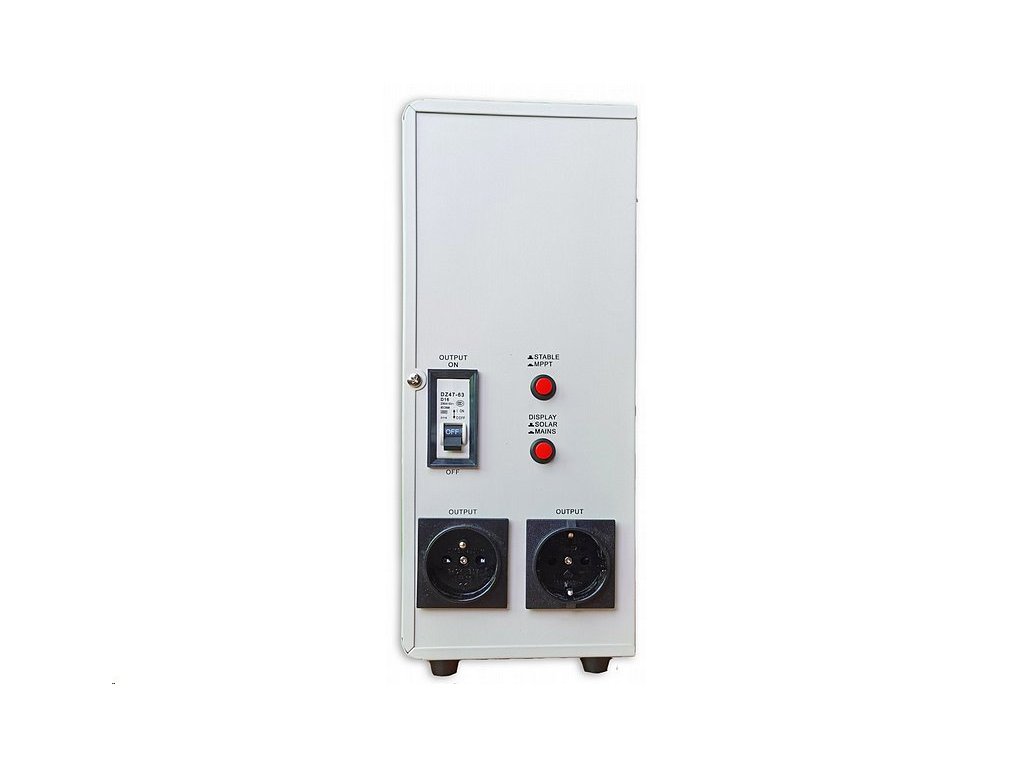

Popis systému a dvou výstupů

Systém je velmi jednoduchý a funkční. Je zapotřebí fotovoltaické panely, které budou zapojeny do série a jejich celkové stejnosměrné napětí (DC) bude v rozsahu od 160V do 500V a maximálním výkonu 4000W.

Při detekci napětí z fotovoltaických panelů se střídač automaticky zapne. To bude potvrzeno indikační LED diodou.

Po připojení napětí z fotovoltaické instalace (160 V - 500 V DC) střídač zkontroluje přítomnost spotřebičů. Obě zásuvky mohou pracovat současně. To vám umožní připojit a provozovat dvě topná zařízení až do maximálního výkonu systému 4000W.

Díky implementované funkci MPPT se měnič automaticky přizpůsobí výkonu ohřívače a nastaví jeho pracovní bod tak, aby energie přijímaná ze systému fotovoltaických panelů byla maximální.


Ochrany solárního střídače VOLT Green Boost PRO 4000 Sinus


•  Ochrana proti přetížení – zařízení se automaticky vypne při překročení povoleného zatížení
•  Ochrana proti zkratu – chrání měnič před poškozením v případě elektrického zkratu
•  Tepelná ochrana (100 °C) – aktivní chlazení a bezpečnostní vypnutí při přehřátí
•  Přepěťová ochrana – zabraňuje poškození v důsledku nebezpečně vysokého napětí

Vnitřní ochrana maximálního výkonu – měnič nepřijme více než 4 kW z panelů, což zajišťuje jeho stabilní a bezpečný provoz.

Spolehlivá ochrana pro maximální bezpečnost a dlouhou životnost zařízení!

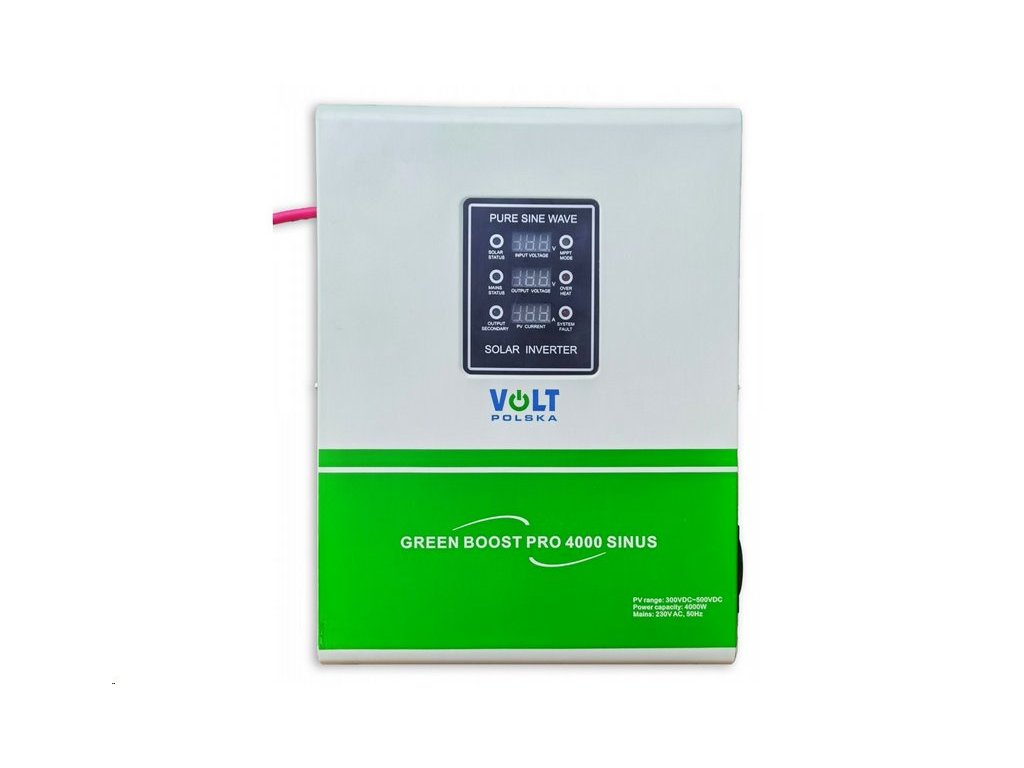

LED displej střídače Green Boost PRO 4000 Sinus


Střídač Green Boost PRO 4000 Sinus je vybaven přehledným LED displejem, který poskytuje klíčové informace o aktuálním stavu fotovoltaické instalace a provozu střídače.

Zobrazené parametry a kontrolky:

• SOLAR STATUS – Svítí, když FV napětí dosahuje více než 80 % jmenovitého napětí zařízení. Pokud napětí klesne pod tuto hodnotu, indikátor začne blikat.
• PRIMÁRNÍ VÝSTUP – Kontrolka svítí, pokud je zásuvka 1 aktivní a napájí připojené spotřebiče.
• SEKUNDÁRNÍ VÝSTUP – Kontrolka svítí, pokud je zásuvka 2 aktivní - funkce není u tohoto modelu dostupná !!! (pouze u série GREEN BOOST 3000)
• PV VOLTAGE – Zobrazuje aktuální vstupní napětí z fotovoltaických panelů.
• PV CURRENT – Udává aktuální vstupní proud přicházející z FV panelů.
• OUTPUT VOLTAGE – Informuje o aktuálním výstupním napětí střídače.
• REŽIM MPPT – Svítí, když je aktivní provozní režim MPPT, optimalizující výkon solárních panelů.
• OVER HEAT – Svítí při přehřátí zařízení, což signalizuje aktivaci tepelné ochrany.
• SYSTEM FAULT –
  • Trvalé světlo: Informuje o příliš vysokém FV napětí nebo poruše zařízení.
  • Blikání: Varuje před přetížením nebo jinou poruchou střídače.

Kolik fotovoltaických panelů potřebuji?


Správný výběr a zapojení fotovoltaických panelů je zásadní pro efektivní a bezpečné fungování solárního systému. Dodržujte několik klíčových pravidel při volbě počtu a typu panelů.


1. Počet panelů a napětí

•  Méně panelů = vyšší napětí jednotlivých panelů
•  Více panelů = nižší napětí jednotlivých panelů

Pozor! Nepodceňujte přepěťovou ochranu, DC odpojovač, pojistkovou ochranu a uzemnění, které jsou klíčové pro bezpečnost celého systému.

2. Výkon panelů vs. příkon spirály

Celkový výkon panelů by měl odpovídat nebo být vyšší než příkon topné spirály v bojleru.
• Vyšší výkon panelů zajistí rychlejší ohřev vody a lepší využití energie.
• Nižší výkon panelů umožní systém fungovat i za horšího počasí, ale v zimě nemusí bojler dosáhnout plného nahřátí pouze ze solárních panelů.

Důležité: Spirálu nepřetěžujte vysokým napětím, jinak může dojít k jejímu poškození.

3. Správná volba napětí panelů

Počet panelů v sérii (za sebou) by měl být nastaven tak, aby jejich výsledné napětí přibližně odpovídalo napětí spirály.

Maximální napětí panelů (Voc) – Napětí naprázdno nesmí překročit maximální dovolené vstupní napětí měniče!

Vliv teploty: V zimě, kdy je venku např. -10 °C, může být napětí panelů až o 12 % vyšší než Voc. Proto počítejte s rezervou, aby nedošlo k přepětí a poškození regulátoru či měniče.

Shrnutí

• Výkon panelů ≥ výkon spirály v bojleru
• Napětí panelů přizpůsobit napětí spirály
• Nepřekročit maximální napětí měniče (Voc v zimě!)
• Nezapomenout na ochranné prvky (přepěťová ochrana, DC odpojovač, pojistky, uzemnění)

Díky správnému návrhu solárního systému zajistíte bezpečný a efektivní ohřev vody s maximálním využitím solární energie!

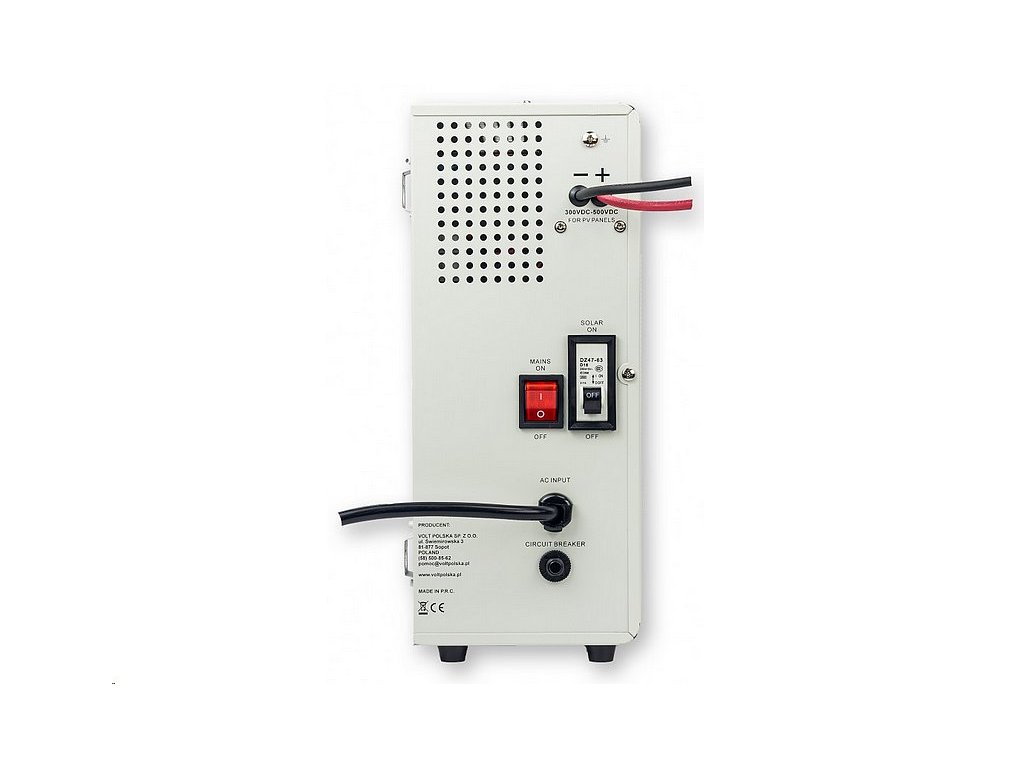

Technické parametry solárního střídače VOLT Green Boost PRO 4000 Sinus 4 kW


• Vstupní napětí (DC): 160V až 500V (Voc nesmí překročit maximální povolenou hodnotu napětí na vstupu)
• Výstupní napětí (AC): 70V až 245V (flexibilní napěťový rozsah pro různé aplikace)
• Průběh výstupního napětí: Čistá sinusovka (stabilní napájení bez rušení a výkyvů)
• Frekvence výstupního napětí: 50 Hz (standardní síťová frekvence)
• Maximální výstupní výkon: 4000W (vysoká účinnost pro ohřev vody a další spotřebiče)
• Maximální výkon FV panelů: 4000W (optimální výkon pro středně velké solární systémy)
• Maximální proud z FV panelů (Imp): 15A (regulátor interně omezuje proud na 10A)
• Napájecí konektor (vstup): MC4 (snadné a bezpečné připojení solárních panelů)
• AC výstup: 2x zásuvka 230V AC (1x Schuko a 1x se zemnícím kolíkem pro univerzální použití)
• Pracovní teplota: –25 °C až +55 °C (odolnost vůči širokému rozsahu teplot)
• Účinnost: >94% (minimalizace energetických ztrát, vyšší výkon)
• Displej: LED (přehledné zobrazení parametrů a stavu zařízení)
• Výstražný systém: Zvukové a světelné signály (informace o provozu a poruchách v reálném čase)
• Pracovní režimy: MPPT / STABLE (možnost optimalizace výkonu dle solárních podmínek)
• Chlazení: Aktivní (ventilátor) (zajišťuje stabilní provoz při vyšších teplotách)
• Stupeň krytí: IP20 (vhodné pro instalaci do vnitřních prostorů)
• Materiál krytu: Hliník (odolná a lehká konstrukce pro efektivní chlazení)
• Rozměry střídače: 311 × 232 × 140 mm (kompaktní rozměry pro snadnou instalaci)
• Hmotnost střídače: 4,7 kg (snadná manipulace a instalace)
• Rozměry balení: 400 × 330 × 205 mm (bezpečné a kompaktní balení pro přepravu)
• Hmotnost balení: 6 kg (zajišťuje bezpečné uložení a transport)

Obsah balení solárního střídače VOLT Green Boost PRO 4000 Sinus

•  1x GREEN BOOST PRO 4000 SINUS (hlavní jednotka střídače s čistou sinusovkou)
•  4x Šroub + hmoždinka (pro snadnou a bezpečnou montáž na zeď)
•  1x Manuál (podrobný návod k instalaci a používání zařízení)


Délka připojovacích kabelů


•  Napájecí AC kabel: 80 cm (pro snadné připojení k síti)
•  Kabel s MC4 konektory: 25 cm (pro bezpečné připojení solárních panelů)

Kompletní sada pro jednoduchou instalaci a efektivní využití solární energie!

UPOZORNĚNÍ:

Zařízení smí instalovat pouze oprávněná osoba (osvědčení z vyhlášky č. 50/1978 Sb. a elektromontér fotovoltaických systémů(26–014-H). Nesprávné nastavení parametrů měniče může vést k jeho poškození. Reklamace z důvodu nesprávného nastavení nemohou být akceptovány.
