Solární regulátor MPPT GETI GWH03W Wi-Fi 4kW (pro FV ohřev vody)

Podrobný popis

Solární regulátor MPPT GETI GWH03W Wi-Fi 4kW (pro fotovoltaický ohřev vody)

GETI GWH03W je solární regulátor (invertor), který je vhodný zejména k použití v systémech pro fotovoltaický ohřev vody s využitím dotačního programu NZÚ a NZÚ light.

Je vybaven vzdáleným ovládáním a dozorem prostřednictvím Wi-Fi sítě a přehledné bezplatné aplikace Smart Life (dostupná pro Android a iOS), velkým srozumitelným LED displejem, teplotním čidlem s délkou 3m a nezávislým nastavením teploty pro ohřev vody jak z PV tak AC sítě.

Disponuje také funkci nuceného ohřevu. Funkce je dostupná pouze v aplikaci a jejím prostřednictvím můžete v případě potřeby aktivovat ohřev ze sítě. Invertor je kompatibilní s většinou bojlerů na trhu.

Je vhodný pouze k napájení odporové zátěže solární energií a smí být připojen pouze k odporové zátěži a AC ohřívačům vody s výkonem nepřesahujícím 4000 W při napětí 230 V.

Invertor má prioritní vstup z fotovoltaických panelů a při poklesu tohoto napětí pod 100V DC, přepne invertor na síť a ohřev vody bude napájen ze síťového napětí 230V AC. Když je solární vstupní napětí vyšší než 150 V DC, MPPT začne pracovat a dodávat výkon.

Hlavní vlastnosti GETI GWH03D

•  Solární invertor pro ohřev teplé vody pomocí odporové zátěže (topná spirála, bojler).
•  Vzdálený dohled prostřednictvím Wi-Fi sítě.
•  Vzdálený monitoring.
•  Nucený ohřev vody ze sítě na dálku.
•  Teplotní čidlo.
•  Samostatné nastavení teploty pro ohřev vody z FV nebo AC sítě.
•  Automatické přepínání mezi sítěmi (FV / síť 230V AC).
•  Pracovní režimy: pouze FV jako ostrovní systém nebo nebo automatický režim FV + síť.
•  Tichý provoz, který zajišťuje pasívní chlazení.
•  Účinné sledování maximálního výkonu na panelech pomocí MPPT.
•  Vysoká účinnost > 99 %.
•  Provoz řízen procesorem (DSP).
•  MPPT technologie regulace (hledání bodu nejvyššího výkonu).
•  Ochrana proti přehřátí, přetížení nebo přepětí v síti.

Přehledný LED displej - informuje o aktuálních a nastavených hodnotách:

•  Zobrazuje teplotu vody v bojleru, nastavitelný rozsah teplot pro solární a síťový ohřev v rozmezí +35°C až +80°C.
•  Indikace ohřevu vody z FV panelů.
•  Indikace ohřevu vody ze sítě 230V AC.
•  Teplota vody (PV, AC) aktuální a nastavená.
•  PV výkon.
•  PV napětí.
•  Indikace provozu.
•  Indikace chybového stavu.

Šetřete náklady a ohřívejte vodu pomocí sluneční energie už dnes

Díky Solárnímu invertoru GETI GWH02D s automatickým přepínáním na síť a možnosti nezávislého nastavení teploty vody pro ohřev z PV nebo AC, můžete výrazně snížit své náklady na ohřev teplé vody. Dotace NZÚ Light Vám pak pokryje až 100% nákladů na instalovaný systém.

Invertor GETI GWH03W 4000W MPPT vyvinutý pro FV ohřev vody umožňuje přímé použití systémů fotovoltaických panelů pro napájení odporových topných zařízení, jako jsou bojlery, topidla, topné rohože nebo topné spirály.

Invertor je navíc vybaven i AC vstupem, který umožňuje připojení invertoru k síťovému napětí a ohřev vody i v době, kdy je sluneční záření pro ohřev nedostačující.

Vybavení regulátoru

GETI je vybaven přehledným displejem, teplotním čidlem s délkou 3m a nezávislým nastavením teploty pro ohřev vody jak z PV tak AC sítě. Invertor GETI je kompatibilní s většinou bojlerů na trhu.

Solární invertor GETI je vybaven obvodem s přepínacími relé, která jeho výstup připojí buď k obvodu měniče nebo přímo k AC síti, pro kterou je jen průchozí. Invertor Geti je tedy sítí pouze zálohovaný (jedná se o tzv. bypass). Jelikož jsou oba zdroje energie tímto způsobem odděleny, není možné, aby invertor zapříčinil nepovolené přetoky do sítě.

Jednoduchý systém

Systém je jednoduchý, vyžaduje pouze připojení příslušného počtu fotovoltaických panelů o max. výkonu 4000 W s provozním napětím 160 ~ 420V DC, síťového napětí 230C AC a propojení s odporovou zátěží, např. topná spirála, elektrický bojler, elektrický radiátor nebo podlahové vytápění a jistících prvků.

Stejnosměrný proud generovaný v panelech, který nelze přivádět přímo do topných zařízení, se v měniči přeměňuje na střídavý proud, který lze použít k napájení topných zařízení.

Maximální výkon systému je 4000 W. Invertor má prioritní vstup z fotovoltaických panelů a při poklesu tohoto napětí pod 120V bude ohřev vody napájen ze síťového napětí 230V AC.

Kolik fotovoltaických panelů potřebuji ?

Při výběru fotovoltaických solárních panelů dodržte několik zásad. Pokud budete vybírat typ a počet panelů, tak když budete mít méně panelů tak s větším napětím, když více panelů tak s nižším napětím. Pozor - nepodceňujte ochranu přepětím, odpojovač DC, pojistkovou ochranu a uzemnění.

Celkový výkon panelů by měl být cca shodný nebo vyšší jako je příkon spirály v bojleru. Je důležité nepřetěžovat spirálu vysokým napětím.

Při nižším výkonu bude vše fungovat také, ale sníží se šance na plné nahřátí čistě z panelů v zatažených dnech. Obvláště pak v zimním období.

Počet panelů (zapojené v sérii/za sebou) volte takový, aby panely v součtu poskytovaly přibližně napětí spirály.

Maximální napětí panelů (Vmax) bez zatížení (napětí naprázdno – Voc) nesmí ani v mrazu, kdy je napětí znatelně vyšší, překročit maximální dovolené vstupní napětí měniče!

Požadavky na zátěž

Zátěž nesmí přesáhnout 4000 Wattů při 230 V a hodnota odporu zátěže nesmí být nižší než 13 Ohm !

Logika přepínaní

Prioritní je solární ohřev, když je solární vstupní napětí nižší než 100 V DC, přepne invertor se na síť. Když je solární vstupní napětí vyšší než 150 V DC, MPPT začne pracovat a dodávat výkon.

Schéma zapojení


Upozornění

Invertor GETI GWH je vhodný pouze pro odporové zátěže s bimetalovým termostatem (není vhodný pro elektronikou řízené termostaty!)

Výstup invertoru (L, N) nesmí být připojen k elektrické síti nebo uzemnění! Výstup invertoru nesmí být zapojen do soustavy TN-C.

Technické parametry

• Vstupní napětí (VDC): 160 až 420 V DC
• Vstupní napětí (VAC): 230 V AC
• Rozsah pracovního napětí MPPT: 150 až 370 V DC
• Výstupní napětí [VAC]: 0-260 V AC (VAC)
• Maximální výkon: 4000 W
• Vstupní proud z PV: 20A max.
• Výstupní proud AC: 20A max.
• Typ zátěže: odporová s bimetalovým termostatem (není vhodný pro elektronikou řízené termostaty!)
• Hodnota odporové zátěže nesmí být nižší než 13 Ohm
• Funkce MPPT: ANO
• Wi-Fi: ANO
• Připojení FV panelů: Sériově nebo sériově paralelní
• Prioritní vstup: FV panely
• Záložní vstup: síťový 230V AC
• Pracovní teplota: -25 °C ~ + 55 °C
• Účinnost: > 99 %
• Délka teplotního senzoru: 3m
• Chlazení: pasívní
• Ochrana proti zkratu na vstupu
• Ochrana proti přehřátí
• Vstupní připojení FV panelů: MC4 konektory
• Vstupní připojení 230V AC: šroubovací svorka
• Výstupní připojení 230V AC: šroubovací svorka
• Materiál: Hliník + kov
• Stupeň krytí: IP33
• Rozměry D x Š x V: 212.4 x 187 x 79.5 mm
• Hmotnost: 2.35 kg

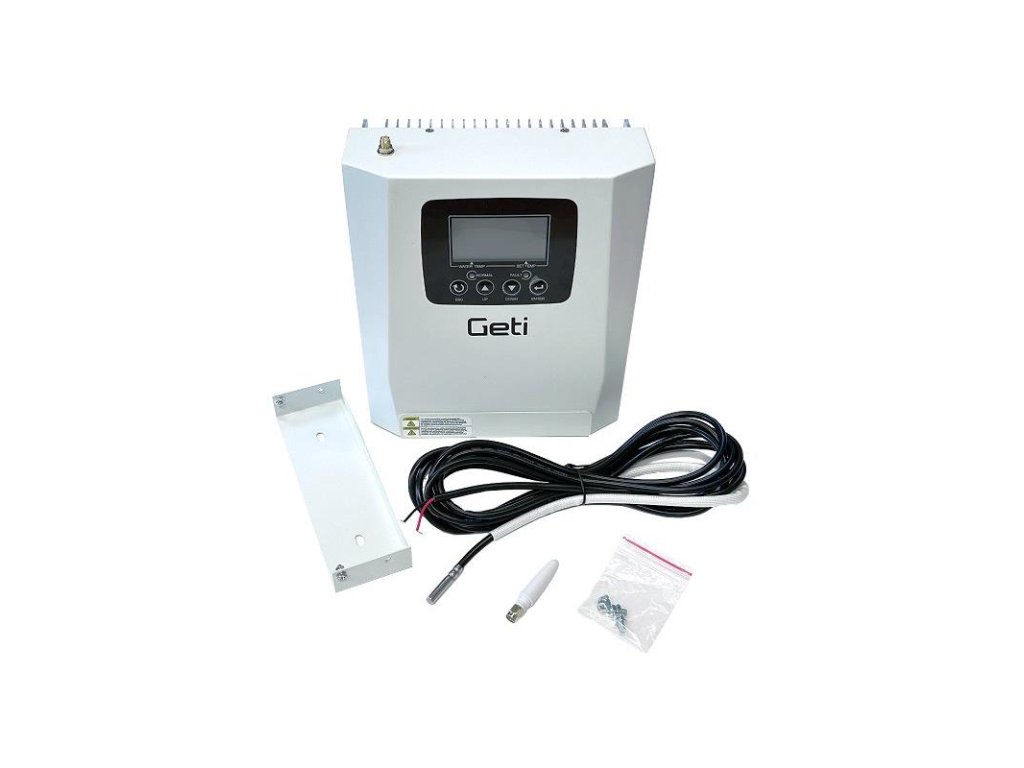

Obsah balení

• 1x Solární invertor GETI GWH03W 4000W
• 1x Teplotní čidlo (3m)

UPOZORNĚNÍ

Zařízení smí instalovat pouze oprávněná osoba (osvědčení z vyhlášky č. 50/1978 Sb. a elektromontér fotovoltaických systémů(26–014-H). Nesprávné nastavení parametrů měniče může vést k jeho poškození. Reklamace z důvodu nesprávného nastavení nemohou být akceptovány.
