Solární regulátor MPPT ECO Solar Boost MPPT-3000 3 kW (pro FV ohřev vody)

Podrobný popis

Solární regulátor MPPT ECO Solar Boost MPPT-3000 (3kW pro fotovoltaický ohřev vody)

Solární regulátor využijete pro fotovoltaický ohřev vody a napájení odporových topných zařízení. Mezi ně patří například elektrokotle, topidla, topné rohože či podlahové vytápění. Vhodný ohřívač vyberete podle výkonu a napětí fotovoltaického systému. Tento regulátor dosahuje maximálního výkonu až 3 kW. Měnič je určený pro ostrovní provoz v místech bez elektrické veřejné sítě. Používá se také pro bojlery se dvěma topnými tělesy, nebo pro bojlery sloužící jako předehřev primárnímu bojleru (např. plynového).

Hlavní přednosti


• Maximální výkon až 3 kW.
• Přeměna stejnosměrného proudu na střídavý pro napájení topného zařízení.
• Funkce MPPT pro přizpůsobení výkonu ohřívače.
• Jednoduchý systém.

Funkce MPPT a přeměna proudu


Regulátor je vybavený funkcí MPPT pro přizpůsobení výkonu ohřívače. Nastaví ho tak, aby ze solárního panelu přijímal maximální množství energie. V panelech vzniká stejnosměrný proud. Měnič ho ovšem přemění na střídavý proud, který na rozdíl od stejnosměrného proudu můžete použít i k napájení topných zařízení.


Jednoduchý systém


Systém je jednoduchý. Vyžaduje, abyste k němu zapojili energetický přijímač (elektrokotel, podlahové vytápění či jiné zařízení) a odpovídající počet fotovoltaických panelů s provozním napětím přibližně 35 V. Obvykle systém vyžaduje 4 až 9 panelů.

Možnosti připojení


K regulátoru můžete připojit 2 topná zařízení – například kotel. Jeden z nich topí primárně a funguje jako hlavní zdroj tepla. Ve chvíli, kdy první kotel přestane pracovat a nepřijímá energii z měniče, zapne se druhý. Nezůstanete tedy bez teplé vody.

Kolik fotovoltaických panelů potřebuji ?

Při výběru fotovoltaických solárních panelů dodržte několik zásad. Pokud budete vybírat typ a počet panelů, tak když budete mít méně panelů tak s větším napětím, když více panelů tak s nižším napětím. Pozor - nepodceňujte ochranu přepětím, odpojovač DC, pojistkovou ochranu a uzemnění.

Celkový výkon panelů by měl být cca shodný nebo vyšší jako je příkon spirály v bojleru. Je důležité nepřetěžovat spirálu vysokým napětím.

Při nižším výkonu bude vše fungovat také, ale sníží se šance na plné nahřátí čistě z panelů v zatažených dnech. Obvláště pak v zimním období.

Počet panelů (zapojené v sérii/za sebou) volte takový, aby panely v součtu poskytovaly přibližně napětí spirály.

Často se např. používá 6ks 450Wp panelů, které poskytují při max.výkonu cca 42V
(6x42V = 252V, 6x450W = 2700W)

Maximální napětí panelů (Vmax) bez zatížení (napětí naprázdno – Voc) nesmí ani v mrazu, kdy je napětí znatelně vyšší, překročit maximální dovolené vstupní napětí měniče!


Specifikace


• Značka: AZO DIGITAL
• Model: ECO Solar Boost MPPT-3000 PRO
• Určení: solární regulátor
• Vstupní napětí: 120 až 350 VDC
• Výstupní napětí: 120 až 350 VAC
• Maximální výkon: 3 kW
• Funkce MPPT: ano
• Zapojení FV panelů: sériově nebo sériově paralelně
• Průběh napětí na výstupu: modifikovaný sinus
• VAC výstup č. 1: Priorita
• VAC výstup č. 2: Závislý
• Účinnost: > 96 %

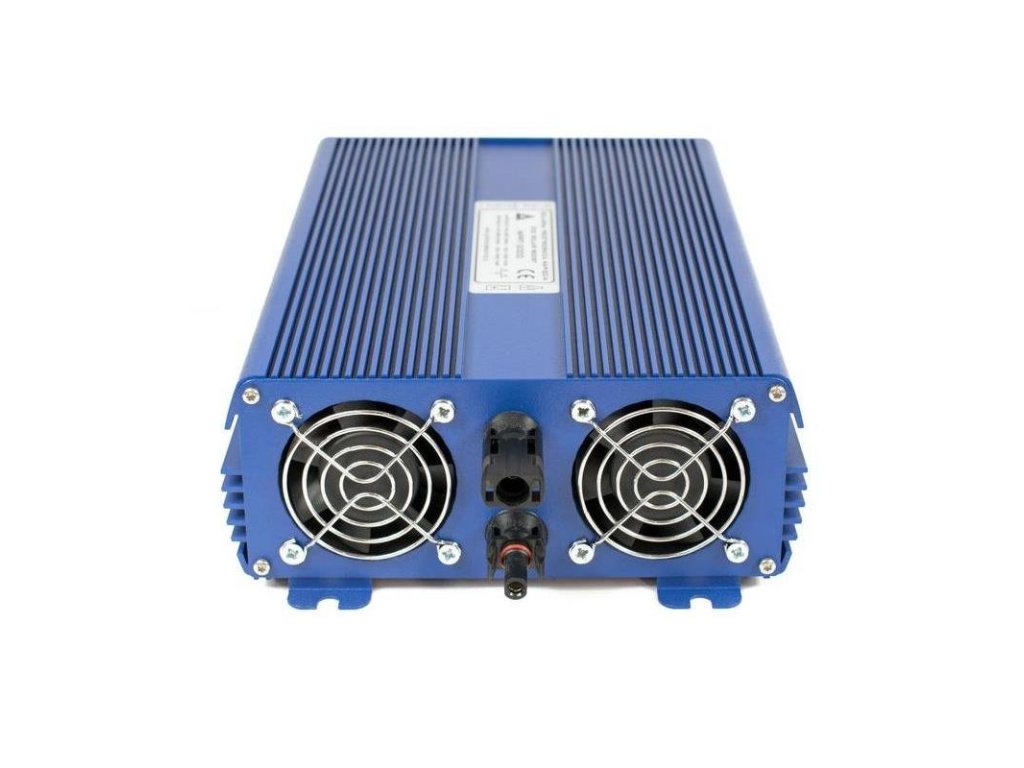

• Napájecí konektor: MC4

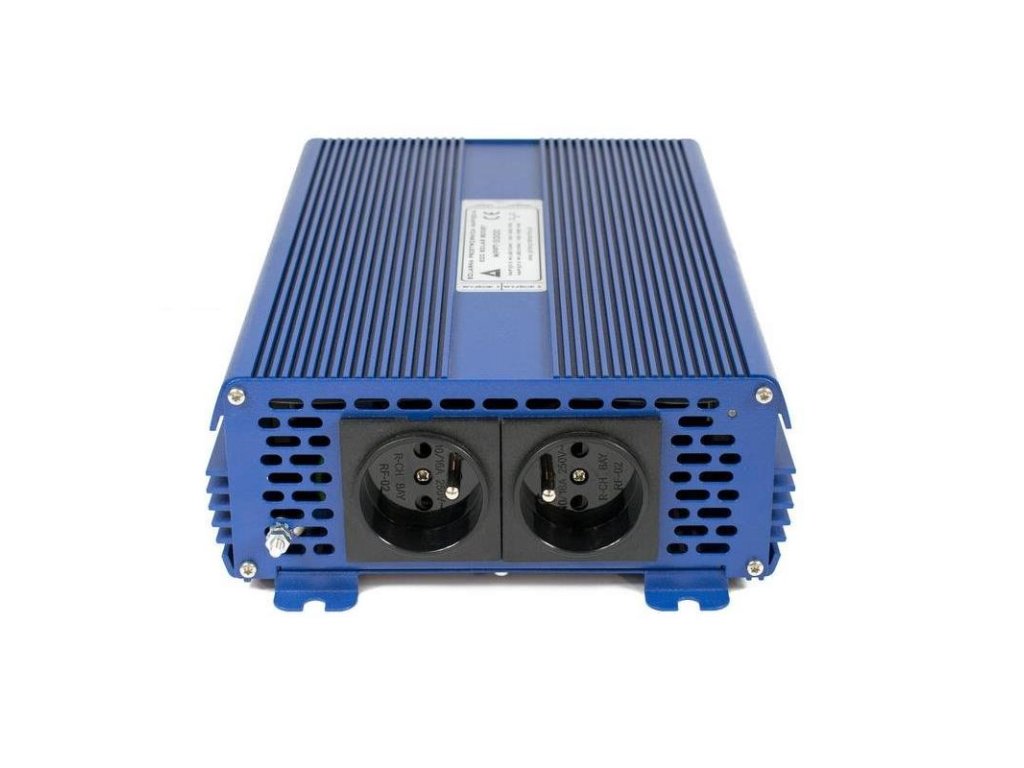

• Výstupní zásuvka 230V: 2 x E (s kolíkem)
• Chlazení: aktivní


Ochrana


• Ochrana proti podpětí a přepětí: ano
• Tepelná ochrana: ano
• Ochrana proti přetížení: ano


Fyzické parametry


• Pracovní teplota: -25 °C až +55 °C
• Stupeň krytí: IP21
• Materiál pouzdra: hliník
• Hmotnost: 2.4 kg
• Rozměry (V x Š x H): 80 x 190 x 290 mm


Obsah balení


• 1x regulátor ECO Solar Boost MPPT-3000 (3 kW)
