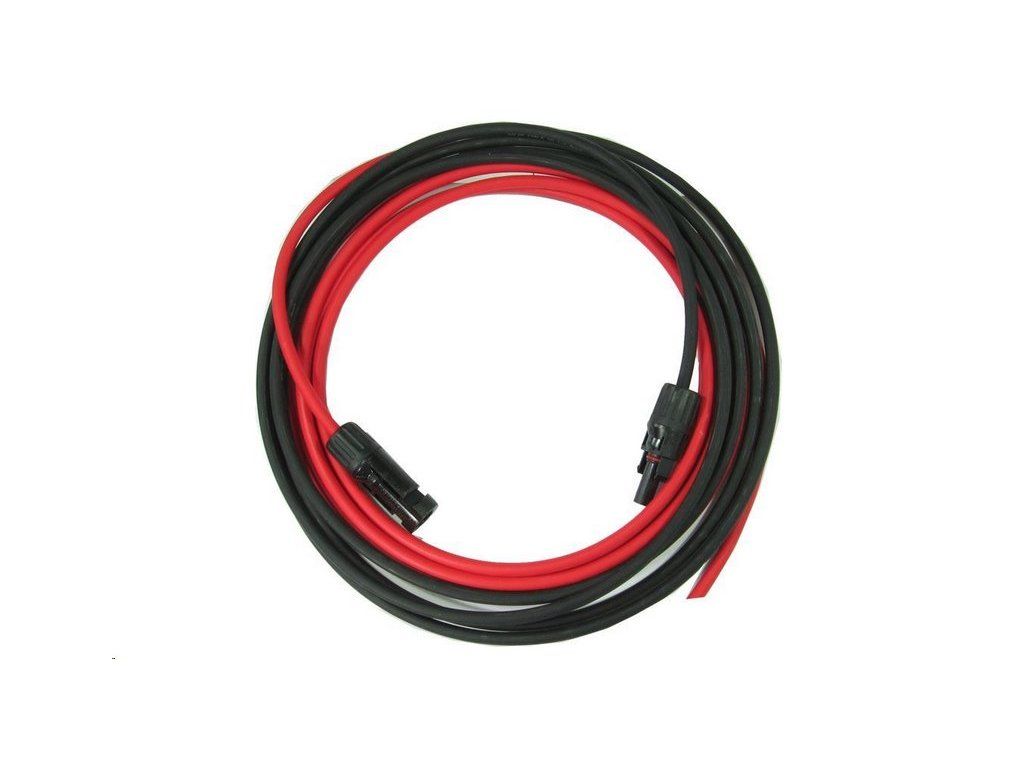

Solární kabel H1Z2Z2-K, 6mm2, červený+černý s konektory MC4, 10m

Podrobný popis

Solární kabel H1Z2Z2-K, 6mm2, červený+černý s konektory MC4, 10m - ideální solární kabel pro bezpečné a efektivní propojení fotovoltaických systémů.

Solární kabel H1Z2Z2-K, 6mm², červený + černý s konektory MC4 (10m) je perfektním řešením pro profesionální a spolehlivé propojení fotovoltaických panelů. Tento kabel kombinuje vysokou kvalitu, odolnost a jednoduchou instalaci, což z něj činí ideální volbu jak pro domácí solární systémy, tak pro rozsáhlé elektrárny.


Odolný a bezpečný kabel pro každé počasí


Díky své konstrukci je tento kabel extrémně odolný vůči UV záření a teplotním extrémům. To znamená, že bude bez problému fungovat i v náročných venkovních podmínkách, od horkých letních dnů po mrazivé zimní noci. Provozní teplota od -40°C do +95°C zajišťuje, že kabel zůstane spolehlivý a efektivní i v náročných podmínkách.


Snadná instalace díky konektorům MC4


Kabel je vybaven konektory MC4 – jeden konektor female - červený kabel a jeden male - černý kabel, což umožňuje rychlou a bezpečnou instalaci bez potřeby dalšího nářadí. Konektory MC4 jsou standardem pro solární systémy a zajišťují pevné a vodotěsné spojení, které je chráněné proti vlhkosti a prachu. Barevné odlišení kabelů zjednodušuje instalaci a minimalizuje riziko chybného zapojení.


Vysoká vodivost a minimální ztráty energie


S průřezem vodiče 6 mm² tento kabel zaručuje vysokou vodivost a minimální ztráty energie, což vede k maximální účinnosti fotovoltaického systému. Kabel je navržen tak, aby zvládal přenášet proud až 30 A a napětí až 1,5 kV, což ho činí vhodným pro širokou škálu solárních aplikací.


Odolná konstrukce pro dlouhou životnost


Kabel je vyroben z vysoce kvalitních materiálů, včetně mědi a hliníkové slitiny, což zajišťuje vysokou odolnost proti korozi a mechanickému opotřebení. Bezhalogenová izolace zaručuje, že kabel neuvolňuje toxické látky v případě požáru a splňuje přísné bezpečnostní normy dle EN 50618:2014.


Všestranné využití v různých fotovoltaických systémech


Tento kabel je vhodný jak pro střešní solární instalace, tak pro velké solární farmy. Kombinace červeného a černého kabelu zjednodušuje identifikaci polarit při instalaci, čímž se snižuje pravděpodobnost chybného zapojení a zvyšuje se bezpečnost a efektivita celého systému.


Technické specifikace:

• Délka: 10 m
  • Optimální délka pro flexibilní propojení mezi solárními panely a ostatními komponenty systému.
• Průřez vodiče: 6 mm²
  • Zajišťuje vysokou vodivost a minimální ztráty energie při přenosu.
• Materiál: Měď, hliníková slitina
  • Měděné jádro poskytuje vynikající vodivost, zatímco hliníková slitina přidává odolnost a lehkost.
• Typ konektoru: MC4 female (červený kabel), MC4 male (černý kabel)
  • Standardní solární konektory zajišťují bezpečné a vodotěsné spojení.
• Maximální proud: 30 A
  • Schopnost přenášet vysoký proud zajišťuje efektivní fungování i u větších solárních instalací.
• Provozní napětí: 1,5 kV
  • Vhodný pro většinu fotovoltaických systémů, zajišťující vysokou spolehlivost.
• Provozní teplota: -40°C až +95°C
  • Odolný vůči extrémním teplotám, vhodný pro různé klimatické podmínky.
• Norma: EN 50618:2014
  • Splňuje přísné evropské bezpečnostní standardy pro fotovoltaické kabely.
• Barva: Červená + černá
  • Barevné rozlišení zjednodušuje instalaci a eliminuje riziko chybného zapojení.


Tento solární kabel H1Z2Z2-K je navržen pro profesionální použití a nabízí vynikající výkon, odolnost a snadnou instalaci. Je ideálním řešením pro vaše fotovoltaické projekty.

Kabely pro fotovoltaická zařízení H1Z2Z2-K

Jednožilové kabely H1Z2Z2-K jsou určeny pro použití ve fotovoltaických instalacích. Jsou vybaveny měkkými, pocínovanými vícežilovými vodiči dle normy VDE 0295 tř. 5 a IEC 60228 tř. 5. Tyto kabely mají izolaci a plášť vyrobený ze zesíťovaného bezhalogenového materiálu, což zajišťuje vysokou odolnost proti ohni a škodlivým plynům při hoření.

Klíčové vlastnosti:

• Odolnost vůči UV záření: Kabely jsou chráněny před degradací způsobenou slunečním zářením, což je klíčové pro dlouhodobé venkovní použití.
• Odolnost vůči klimatickým podmínkám: Kabely jsou navrženy tak, aby vydržely různé teploty a vlivy počasí, což z nich činí spolehlivou volbu pro instalace v interiéru i exteriéru.
• Použití ve střešních a nadzemních elektrárnách: Kabely jsou vhodné pro malé střešní systémy i pro velké solární farmy.
• Barevné varianty: Kabely jsou dostupné ve třech barevných provedeních (černá, modrá, červená) pro snadné označení různých částí instalace.
• Možnost stínění: Kabely jsou k dispozici i ve variantě se stíněním z pocínovaného měděného (CuSn) drátu a vyztužením z pozinkované oceli (FeZn), což zvyšuje jejich mechanickou odolnost.

Norma:

Kabely splňují normu PN-EN 50618:2015-03, která stanovuje požadavky na fotovoltaické kabely pro jejich dlouhodobou spolehlivost a bezpečnost v náročných podmínkách.

Tento typ kabelů je navržen tak, aby zajistil efektivní a bezpečný provoz fotovoltaických zařízení, a to jak v malých domácích systémech, tak v rozsáhlých solárních elektrárnách.


Technické specifikace solárního kabelu


1. Jmenovité napětí: 1,0/1,0 kV AC

   • Jmenovité napětí určuje maximální střídavé napětí, které kabel může bezpečně přenášet. V tomto případě je to 1000 V mezi vodičem a zemí.

2. Provozní napětí: 1,5 kV (1,8 kV) DC

   • Provozní napětí označuje maximální napětí pro stejnosměrné obvody, ve kterých může kabel spolehlivě fungovat.

3. Izolační odpor: 1000 M?/km (1,5 mm)

   • Vyjadřuje, jak dobře izolace kabelu zabraňuje průniku elektrického proudu přes materiál, přičemž hodnota 1000 M?/km znamená velmi dobrou izolaci.

4. Maximální teplota vodiče při provozu: +90 °C

   • Toto je nejvyšší teplota, kterou může vodič dosáhnout při běžném provozu.

5. Maximální teplota při provozu na vodiči: +120°C po dobu 20 000 hodin

   • Maximální povolená teplota při nárazovém zatížení, přičemž kabel může fungovat po dobu až 20 000 hodin při této teplotě.

6. Minimální teplota okolí pro trvale instalované vodiče: -40 °C

   • Kabel je navržen tak, aby byl plně funkční i při velmi nízkých teplotách.

7. Minimální teplota při pokládce vodičů: -25 °C

   • Minimální teplota, při které může být kabel bezpečně instalován.

8. Zkušební napětí (50 Hz): 6500 V AC

   • Kabel je testován na odolnost vůči vysokému napětí, což zajišťuje jeho bezpečnost a spolehlivost.

9. Odolnost vůči UV záření, ozónu a atmosférickým podmínkám

   • Kabel je chráněn proti vlivům prostředí, což zajišťuje dlouhou životnost i při venkovním použití.

10. Zvýšená odolnost proti hydrolýze a amoniaku

    • Kabel je odolný vůči chemickým vlivům, které mohou vzniknout například v zemědělských a průmyslových prostředích.

11. Nehořlavost podle EN 60332-1 a IEC 60332-1

    • Kabel splňuje požadavky na nehořlavost, což znamená, že při hoření neuvolňuje toxické plyny a zajišťuje bezpečnost při požáru.

12. Minimální poloměr ohybu: 4 x průměr kabelu

    • Kabel lze ohýbat bez poškození do poloměru, který je čtyřnásobkem jeho průměru.

13. Předpokládaná životnost: 25 let

    • Kabel je navržen s dlouhou životností, což zajišťuje jeho spolehlivý provoz po dlouhou dobu.

14. CPR certifikáty a klasifikace reakce na oheň: Třída Dca (EN 50575)

    • Kabel má certifikaci podle evropské normy CPR (Construction Products Regulation), což zajišťuje jeho bezpečnost při použití ve stavebnictví.

15. Možnost zakopání do země

    • Díky kvalitní izolaci je kabel vhodný pro přímé zakopání do země, kde je chráněn proti mechanickému poškození.


Konstrukce vodiče


• Vodič: Pocínované měkké měděné vodiče (třída 5 dle EN 60228)

  • Zajišťuje vysokou flexibilitu a vodivost, vhodné pro použití v solárních instalacích.

• Izolace: Zesíťovaný bezhalogenový plast (bílá barva)

  • Zesíťovaný plast zvyšuje odolnost kabelu proti vysokým teplotám a chemickým látkám.

• Plášť: Zesíťovaný bezhalogenový plast (černý nebo červený)

  • Chrání vodič před vlivy prostředí, včetně UV záření, a je nehořlavý.


Použití solárních kabelů H1Z2Z2-K


Solární kabely H1Z2Z2-K jsou speciálně navrženy pro propojení jednotlivých komponentů fotovoltaických systémů. Jsou ideální pro:

• Spojení mezi fotovoltaickými moduly a řetězci modulů: Umožňují bezpečný a efektivní přenos energie mezi jednotlivými solárními panely.
• Propojení sestav modulů se střídačem: Kabely zajišťují spolehlivé spojení mezi fotovoltaickými panely a střídačem, který přeměňuje stejnosměrný proud (DC) na střídavý proud (AC).

Kabely H1Z2Z2-K jsou navrženy pro vysokou odolnost vůči vlivům prostředí, jako je UV záření, ozón, extrémní teploty, vlhkost, a chemické látky. Díky těmto vlastnostem jsou vhodné pro široké spektrum aplikací:

• Střešní fotovoltaické instalace: Pro menší domácí systémy na střechách budov.
• Komplexní solární elektrárny: Pro velké solární farmy, kde je zapotřebí vysoká odolnost a dlouhá životnost kabelů.

Navíc je možné na izolaci kabelů aplikovat speciální prostředky proti hmyzu a hlodavcům, což chrání kabely před poškozením termity nebo hlodavci, zejména v oblastech s vyšším rizikem jejich výskytu.
