Rozvaděč VCX PROFI T1+T2 DC 1000V pro 2 stringy IP65 certifikovaný

Podrobný popis

Rozvaděč VCX PROFI T1+T2 DC 1000V pro 2 stringy IP65 certifikovaný

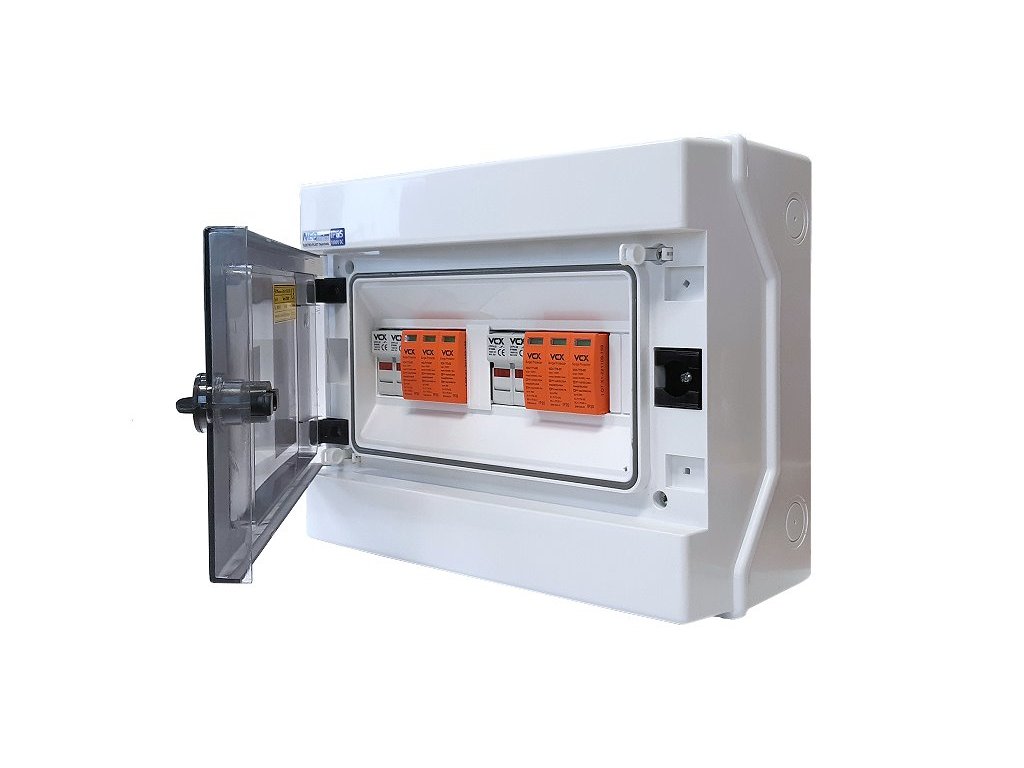

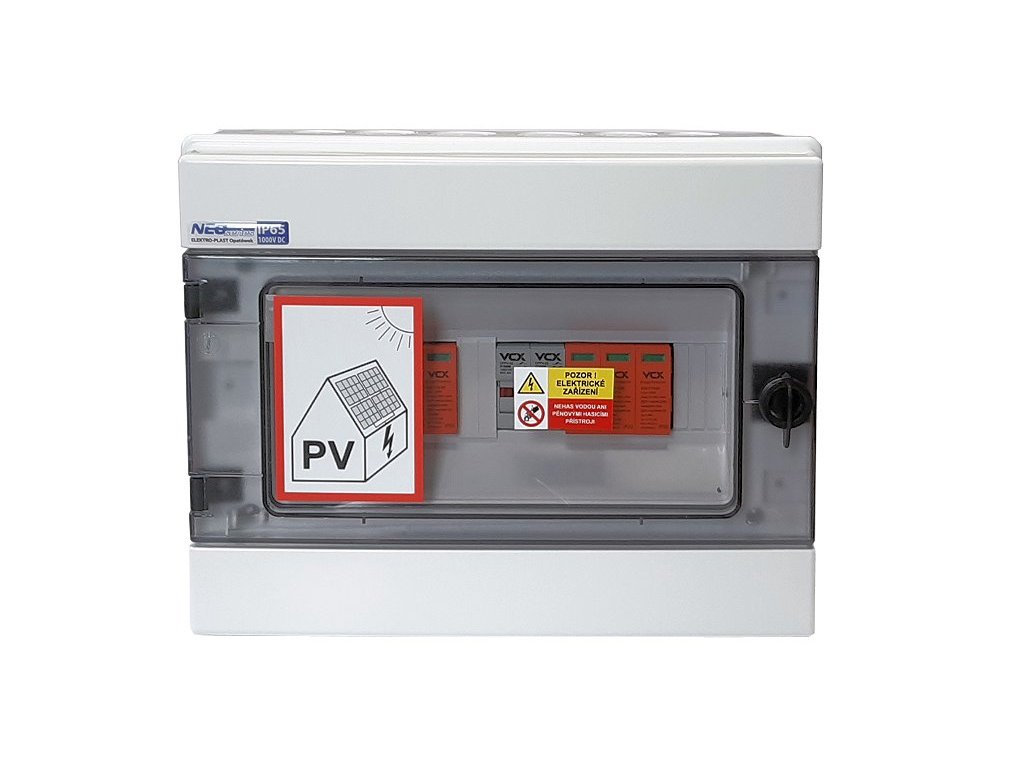

Certifikovaný kompletní DC nástěnný rozvaděč pro 2 stringy s průhledným víkem pro fotovoltaiku. Je určený pro maximální napětí 1000 V DC, nabízí pozice pro 12 modulů a stupeň ochrany IP65.

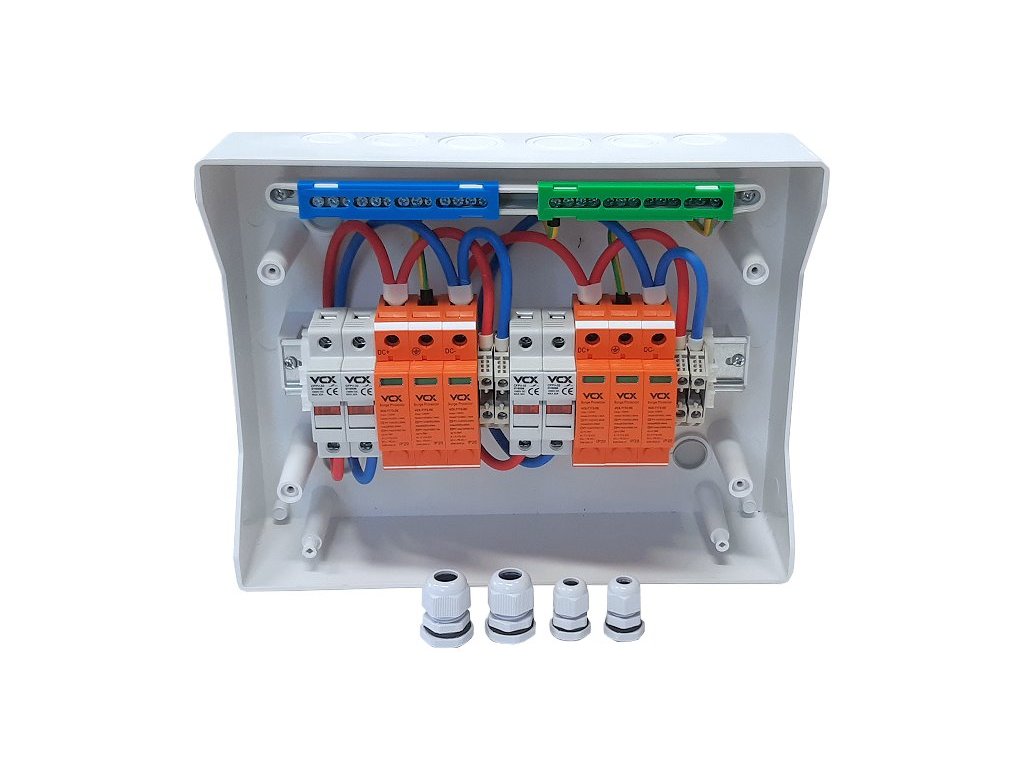

Rozvaděč je vybavený z kvalitních produktů značky VCX a ElektroPlast:

• 2x VCX přepěťová ochrana T1+T2
• 2x VCX pojistkový odpojovač DC 2P
• 4x VCX DC pojistka 10 x 38 gPV 16A / 1000V
• 2x kabelová vývodka PG-13.5 / IP68
• 2x kabelová vývodka PG-9 / IP68
• Hmotnost osazeného rozváděče: 3 kg

Disponuje krytím IP65, což znamená je zcela odolný prachu a tryskající vodě ze všech úhlů při průtoku 12,5 litru za minutu a tlaku 30 kN/m² po dobu nejméně 3 minuty z třímetrové vzdálenosti. Určený pro povrchovou montáž.

Rozvaděč VCX T1+T2 DC 1000V pro 2 stringy IP65 splňuje příslušné normy ČSN.

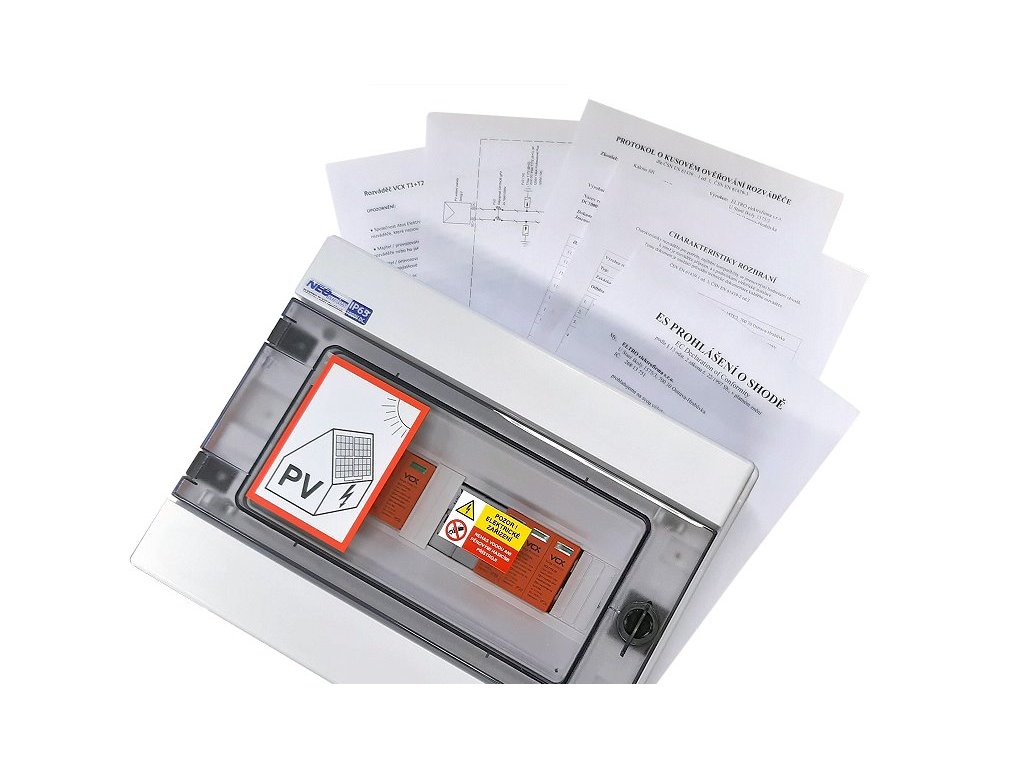

K rozvaděči dostanete tyto dokumenty:

•  Protokol o kusovém ověřování rozváděče.
•  ES prohlášení o shodě.
•  Charakteristiky rozhraní.
•  Schéma zapojení.
•  Manuál.

Certifikovaný rozvaděč obsahuje tyto komponenty:

1x Rozvaděč RH-12 NEO pro fotovoltaiku

Vysoce kvalitní hermetický rozvaděč řady RH "NEO" pro střídavé napětí (AC) a vyhrazené stejnosměrné (DC) napětí pro fotovoltaiku. Určený pro domácí a průmyslové použití s možností instalace nadproudových jističů a elektrických přístrojů.

Stupeň krytí IP65 v rozvaděči RH "NEO" je zajištěn dvěma typy těsnění, které se skládá z těsnění uvnitř skříně a přední části víka a dodatečného těsnění víka a skla. Přední část rozvaděče má dvířka v průhledné barvě.

Dveře lze otevřít na levou nebo pravou stranu otočením pantů na příslušnou stranu.

• Rozměry (D x Š x V): 260 x 330 x 138 mm
• Hmotnost: 1.57 kg
• Krytí: IP65
• Provozní napětí Unr: 230/400V
• Izolační napětí: 500VAC 1000VDC
• Jmenovitý proud In AC: 100A
• Počet modulů: 12
• Rozsah výšky modulů: 68-75 (95) mm
• PE svorka: 11x (1,5-16) + 2x (6-25)
• N svorka: 11x (1,5-16) + 2x (6-25)
• Odolnost proti nárazu: stupeň IK 07
• Bezhalogenová: ano
• Zámek: ne
• Třída: II
• Počet TH35 lišt: 1x
• Pracovní teplota: -25°C až +60°C

2x Přepěťová ochrana VCX DC třída T1+T2 (B+C) 3P 1200V 14kA Professional Plus

Technicky vyspělá přepěťová ochrana nejvyšší kvality určená pro ochranu fotovoltaických zařízení fungující jako ochrana přepětí třídy T1+T2 (B+C). Vybavený vizuálním indikátorem provozu (zelená - ochrana, červená - bez ochrany). Nová verze DC varistorového svodiče třídy T1+T2 s napětím Ucpv zvýšeným na 1200V.

T1+T2-DC - chránič, který je vyroben s použitím vysoce kvalitního varistoru (MOV) s vysokým průtokem. Použití jediného varistoru proto splňuje normy, které jiní výrobci musí splnit použitím více varistorů. Náš chránič je široký 18 mm/1 pól a celková šířka 3 pólů je pouze 54 mm.

• Třída ochrany: T1+T2
• Ochranný prvek: Varistor
• Připojení max: 35mm2
• Jmenovité provozní napětí: Un 1200V DC (+PE,-PE)
• Jmenovitý impulzní svodový proud In (8/20 µs): 20 kA
• Maximální rázový svodový proud Imax (8/20 µs): 40 kA
• Bleskový proud Iimp (10/350 µs): 14 kA
• Úroveň ochrany napětí: až <4,5 kV
• Skladovací teplota: -30/+70°C
• Teplota pracovního prostředí: -30/+50°C
• Ochrana krytí: IP 20


2x Pojistkový odpojovač VCX CFPV-32, 2P, 32A, 1kV s LED signalizací, na DIN lištu

Pojistkový odpojovač slouží jako ochrana fotovoltaických stringů před zkratem. Je určený pro válcové pojistkové vložky velikosti 10 x 38 mm (nejsou součástí odpojovače). Optický LED indikátor stavu pojistky na čelní straně signalizuje selhání pojistky.

• Pojistková patice 10×38: max 32A 1000V DC
• Počet pólů: 2P
• Kapacita upínky: 0,5-10mm2
• Způsob montáže: lišta TH-35
• Jmenovité napětí (Un): 1000V DC
• Počet modulů: 2
• Indikátor provozu: ano, LED

4x DC pojistka VCX 1000V 10x38 mm pro solární systémy 16A

Pojistka se používá k ochraně fotovoltaických instalací a nízkonapěťových stejnosměrných instalací. Vložka umožňuje zajistit jeden řetězec panelů. Pojistka se montuje do držáku MC4 nebo pojistkové základny 10x38.

• Válcová pojistková vložka 10×38, 15A 1000V DC
• Používá se k ochraně fotovoltaických instalací a nízkonapěťových stejnosměrných instalací
• Jmenovitý proud: 16A
• Jmenovité napětí: 1000V DC
• Vlastnosti: zpožděná
• Provozní teplota: -40 ~ + 90 °C
• V souladu s normou: IEC60269
• Provozní kategorie gPV: ochrana v celém rozsahu

2x Kabelová vývodka PG-13.5, IP68, 6-12mm, s maticí, šedá RAL 7035

PG-13.5 vývodka/průchodka pro rozměry kabelů 6 - 12 mm určená k utěsnění kabelových prostupů skrz skříně elektrických zařízení.

Vyrobená z polyamidu 6.6, materiálu odolného proti povětrnostním vlivům - vysoce odolného, samozhášivého, bez halogenů a fosforu. Neobsahují silikonové přísady.

Speciální konstrukce vývodky zabraňuje zkroucení kabelu uvnitř a zajišťuje vysokou pevnost v tahu. Snadná instalace.

Krytí IP 68 (třída ochrany 10 barů podle normy EN60529).

Provozní teplota: -40 °C až +85 °C (krátkodobě až +120 °C).

Barva: šedá (RAL 7035).

Kabelová vývodka je v kompletu s těsněním a maticí.

2x Kabelová vývodka PG-9, IP68, 4-8mm, s maticí, šedá RAL 7035

PG-9 vývodka/průchodka pro rozměry kabelů 4 - 8 mm určená k utěsnění kabelových prostupů skrz skříně elektrických zařízení.

Vyrobená z polyamidu 6.6, materiálu odolného proti povětrnostním vlivům - vysoce odolného, samozhášivého, bez halogenů a fosforu. Neobsahují silikonové přísady.

Speciální konstrukce vývodky zabraňuje zkroucení kabelu uvnitř a zajišťuje vysokou pevnost v tahu. Snadná instalace.

Krytí IP 68 (třída ochrany 10 barů podle normy EN60529).

Provozní teplota: -40 °C až +85 °C (krátkodobě až +120 °C).

Barva: šedá (RAL 7035).

Kabelová vývodka je v kompletu s těsněním a maticí.

Upozornění:

Instalaci rozváděče smí provádět pouze osoba k tomu oprávněná dle vyhl. 50 paragraf 6 a 8 (nově nařízení vlády 194/2022 Sb.). Nesprávné zapojení a nastavení může způsobit úraz elektrickým proudem, zkrat nebo přetížení a následně vést až k požáru nemovisti. Reklamace z důvodu nesprávného zapojení a nastavení systému nemohou být akceptovány.
