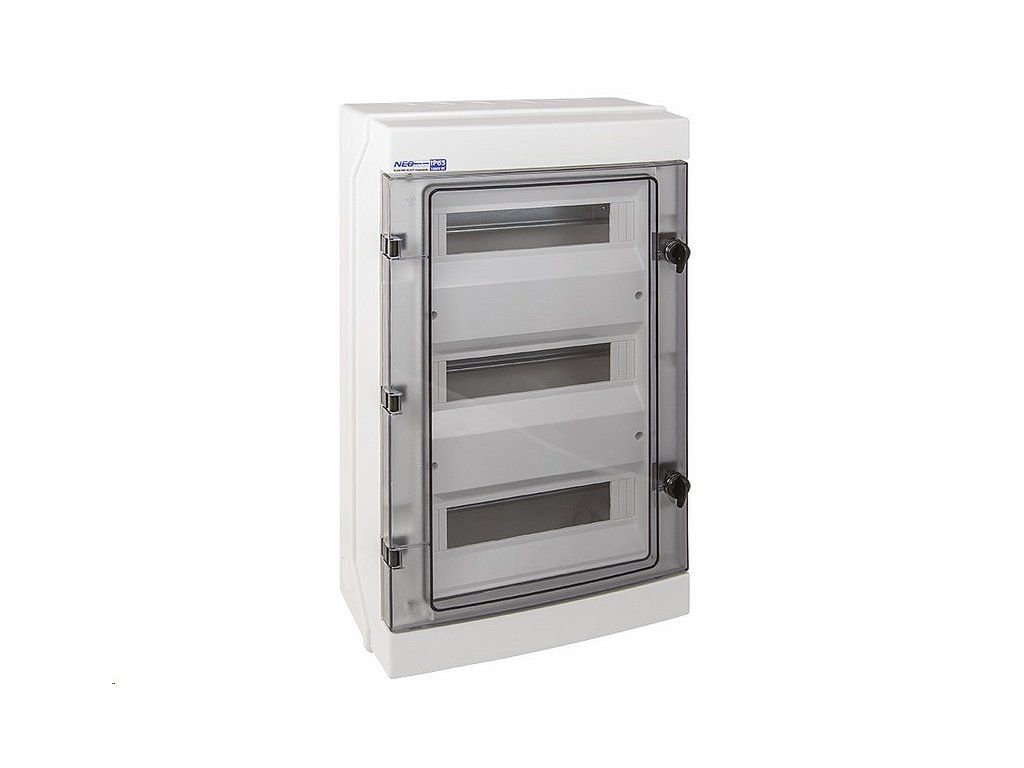

Rozvaděč RH-36 NEO pro fotovoltaiku plast. / IP65 / 1000V DC / 500V AC / 3x12 nástěnný / průhledné dveře

Podrobný popis

Rozvaděč RH-36 NEO pro fotovoltaiku plast. / IP65 / 1000V DC / 500V AC / 3x12 nástěnný / průhledné dveře

Vysoce kvalitní hermetický rozvaděč řady RH "NEO" pro střídavé napětí (AC) a vyhrazené stejnosměrné (DC) napětí pro fotovoltaiku. Určený pro domácí a průmyslové použití s možností instalace nadproudových jističů a elektrických přístrojů.

Stupeň krytí IP65 v rozvaděči RH "NEO" je zajištěn dvěma typy těsnění, které se skládá z těsnění uvnitř skříně a přední části víka a dodatečného těsnění víka a skla. Přední část rozvaděče má dvířka v průhledné barvě.

Dveře lze otevřít na levou nebo pravou stranu otočením pantů na příslušnou stranu.

Je k dispozici v provedení pro povrchovou montáž a je široce používán v instalacích provedených mimo budovy.

Technické parametry

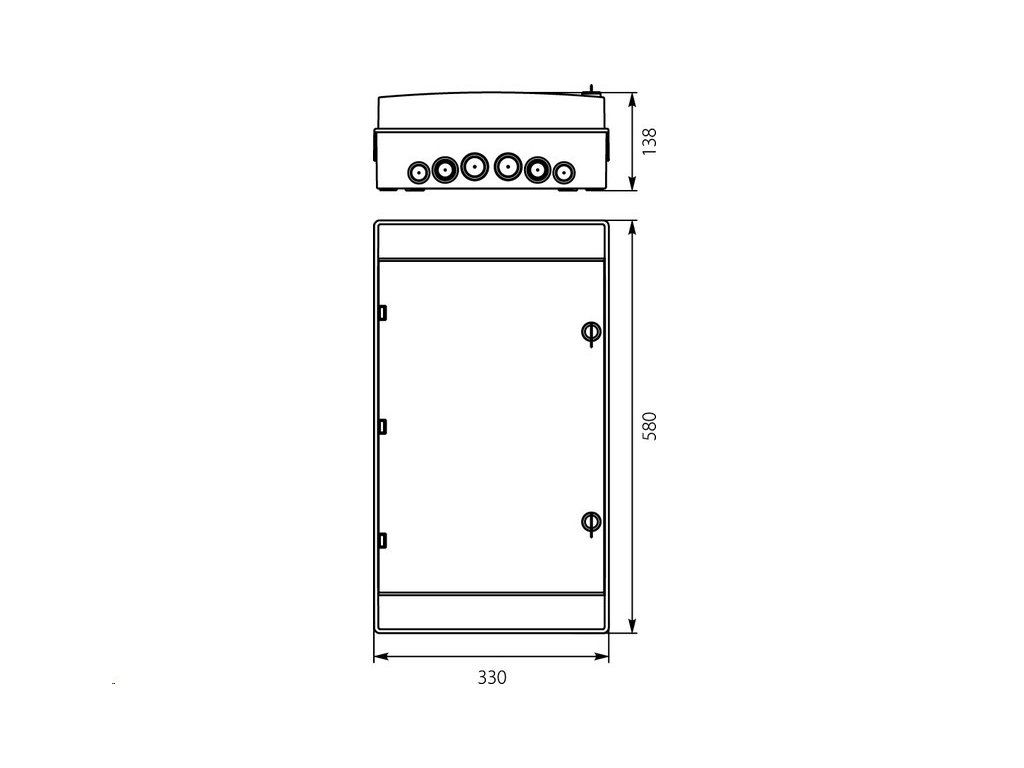

• Rozměry (D x Š x V): 580 x 330 x 138 mm
• Hmotnost: 3.43 kg
• Krytí: IP65
• Provozní napětí Unr: 230/400V
• Izolační napětí: 500VAC 1000VDC
• Jmenovitý proud In AC: 100A
• Počet modulů: 36
• Rozsah výšky modulů: 68-75 (95) mm
• PE svorka: 2x (11x (1,5-16)) + 2x (6-25) + 2x (7x (1,5-16))
• N svorka: 2x (11x (1,5-16)) + 2x (6-25) + 2x (7x (1,5-16))
• Odolnost proti nárazu: stupeň IK 07
• Bezhalogenová: ano
• Zámek: ne
• Třída: II
• Počet TH35 lišt: 3x
• Pracovní teplota: -25°C až +60°C


Rozvaděč je vybavený:

• svorkovnicemi pro N a PE lišty
• montážní lištou TH 35
• samolepicím štítkem pro popis

Technické vlastnosti

•  Rozváděč s průhlednými tónovanými dvířky otevíranými do strany (vlevo nebo vpravo)
•  Uzpůsoben k osazení zámkem na klíč
•  Vyroben z vysoce kvalitního plastu >ABS< odolného vůči vysokým teplotám
•  Stabilita provozu od -25°C do +60°C
•  Odolnost proti nárazu (stupeň IK 07)
•  Montážní hloubka 68 a 75 mm
•  Vybaven slabými místy na stěně pro kabelové vstupy a kabelové vývodky

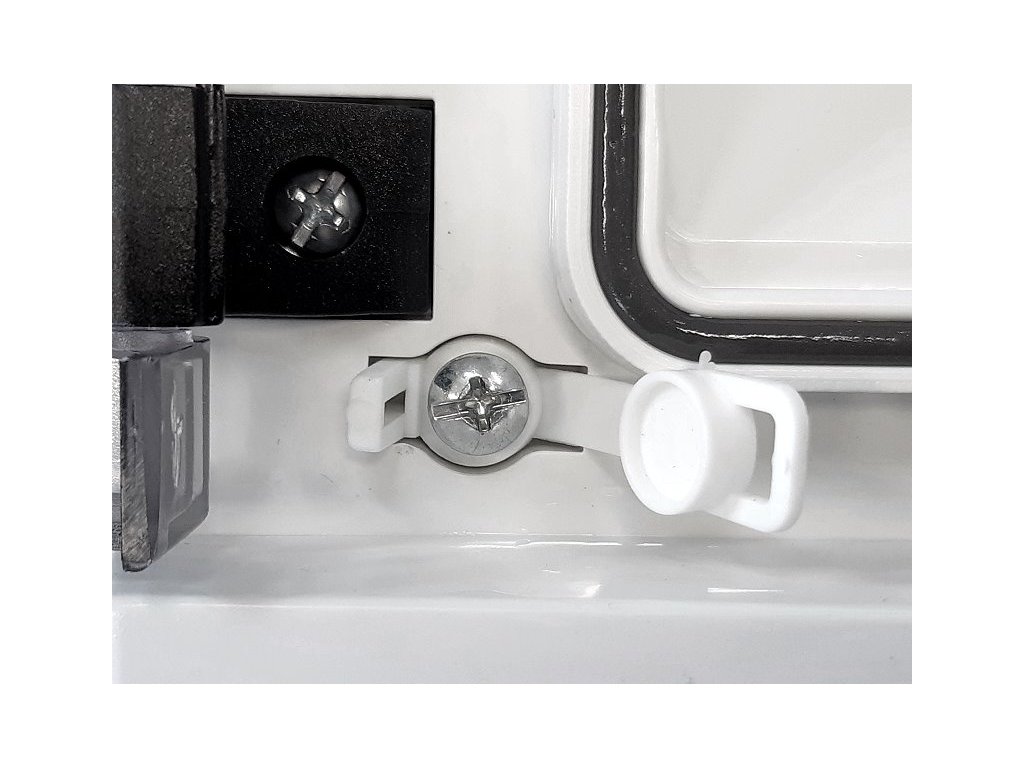

•  Možnost utěsnění dveří
