Rozváděč R-FVE-GW40 – třída ochrany I+II
Kód: AZ-R-FVE-GW40
Podrobný popis

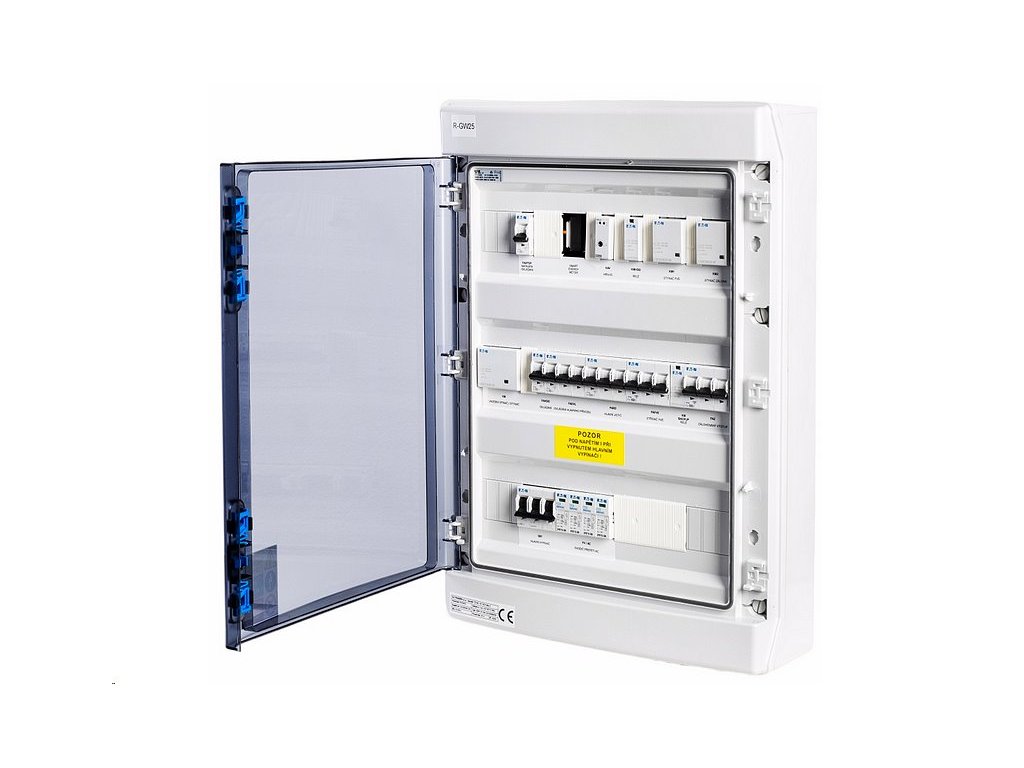

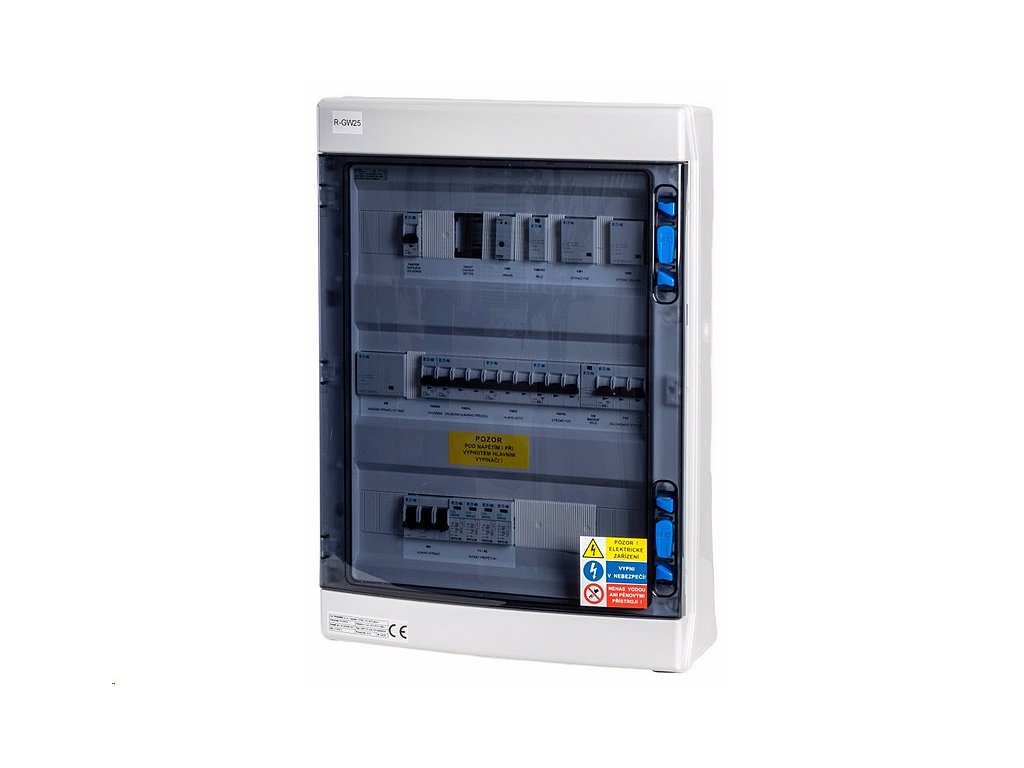

Rozváděč R-FVE-GW40 – třída ochrany I+II
AC rozváděč IP65 určený pro montáž na zeď. Sloužící pro obsluhu třífázové fotovoltaické elektrárny (typicky střídač Goodwe 4 až 10K-ET).
Jeho výhodou je automatické přepnutí mezi standardním chodem ze sítě a zálohou. Je zapotřebí kontrolovat zatížení při výpadku el. energie, aby nedošlo k přetížení, protože jeho funkce přepne na zálohu střídače celý dům.

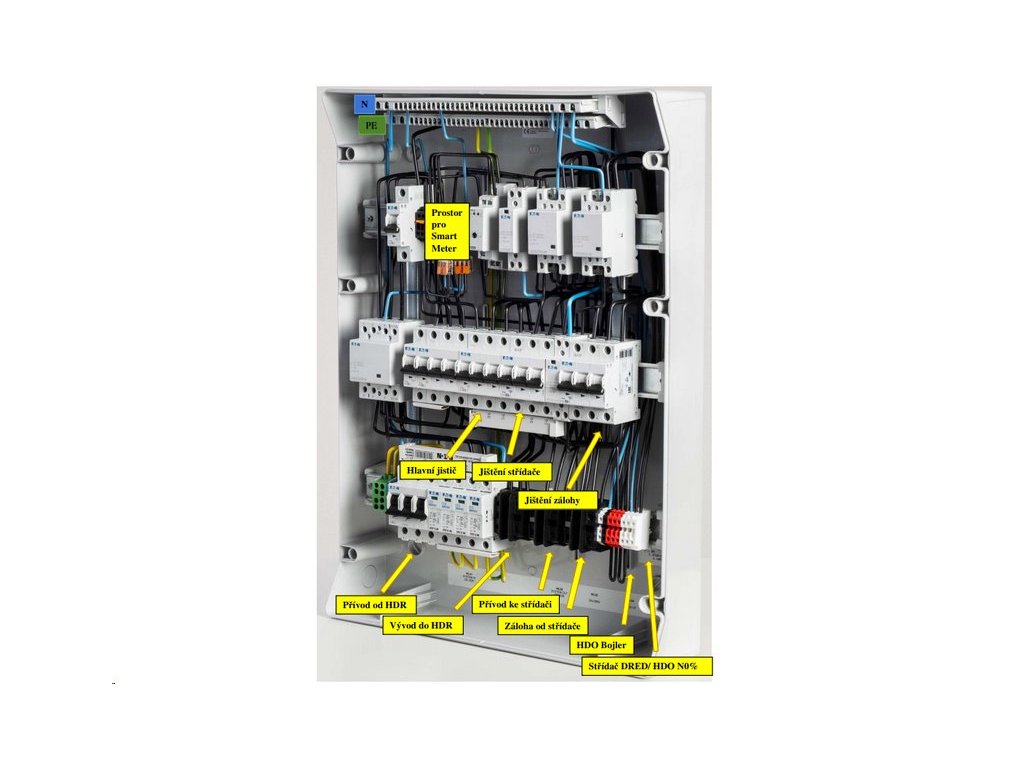

Nespornou výhodou je minimální zásah do rozváděče zákazníka – Smartmeter (měření střídače) společné rozpadové místo i veškeré jištění je součástí tohoto rozváděče. Stačí tedy udělat smyčku mezi hl. rozváděčem a umístěním technologie.
V rozváděči je připraveno i krizové odpojení střídače HDO (N0%) a příprava na osazení FIRE-SAFETY řešení. Typ GW40 je koncipován na hlavní jistič ve sloupku 40 A.
Při přepnutí dochází k mírné časové prodlevě (přepnutí stykačů) – tedy nejedná se o bez výpadkové řešení zálohy.
Použití:
Systémy full back-up celého domu automatika. Pro jištění panelových řetězců ze střechy budovy. Systémy automatického výpadkového přepnutí domu nebo jeho části mezi standardním chodem ze sítě a zálohou.

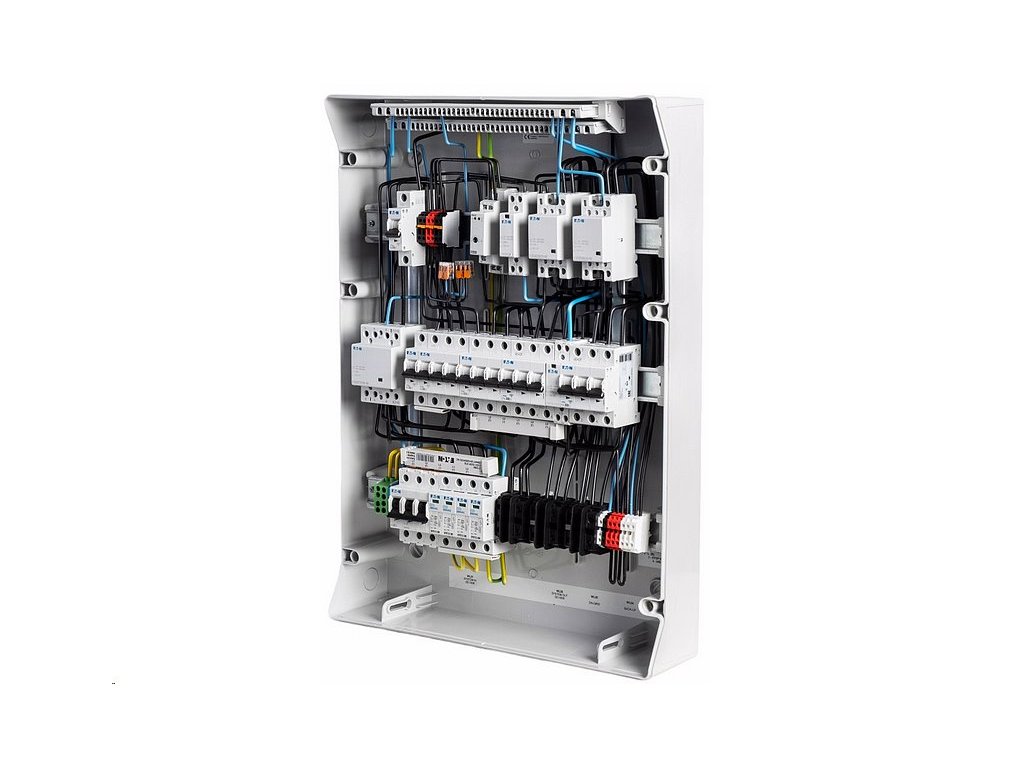

Soupis komponent
| Výrobce | Produkt | Popis | Počet kusů | |
|---|---|---|---|---|

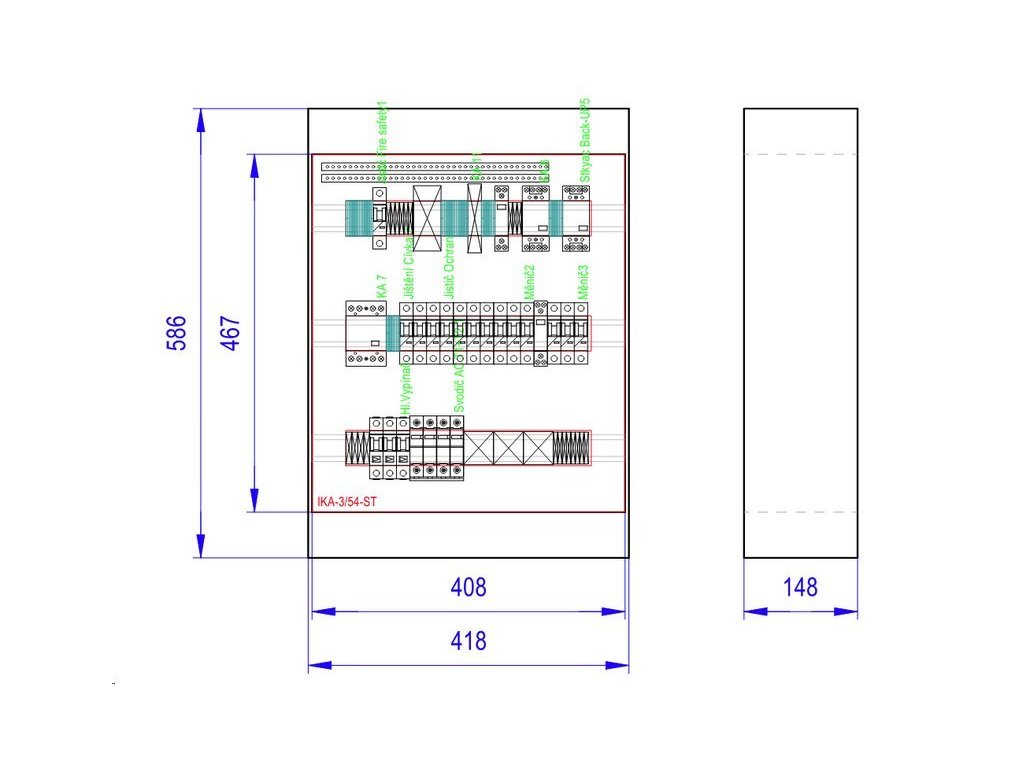

| EATON | IKA-3/54-ST | Rozvodnice NA omítku IP65, průhledné dveře, 3 řady, 54 modulů | 1 | |
| EATON | SPBT12-280/4 | Svodič přepětí třídy T1+T2 (B+C), 4pól sada pro TN-S | 1 | |
| EATON | IS-40/3 | Hlavní spínač, 240V, 40A, 3HP | 1 | |
| EATON | PL6-B6/1 | Jistič PL6, charakteristika B, 1-pólový, Icn=6kA, In=6A | 2 | |
| ELKO EP | HRN-55 | Hlídací napěťové relé | 1 | |
| EATON | Z-SCH230/1/25-11 | Instalační stykač, 230VAC/50Hz,1S,1R, 25A | 2 | |
| EATON | Z-SCH230/25-40 | Instalační stykač, 230VAC/50Hz, 4S, 25A | 2 | |
| EATON | Z-SCH-230/40-40 | Instalační stykač, 230VAC/50Hz, 4S, 40A | 1 | |
| EATON | PL6-B6/3 | Jistič PL6, charakteristika B, 3-pólový, Icn=6kA, In=6A | 1 | |
| EATON | PL6-B40/3 | Jistič PL6, charakteristika B, 3-pólový, Icn=6kA, In=40A | 1 | |
| EATON | PL6-B20/3 | Jistič PL6, charakteristika B, 3-pólový, Icn=6kA, In=20A | 2 |
Upozornění:
Zařízení smí instalovat pouze oprávněná osoba s elektrotechnickou kvalifikací. Nesprávné zapojení/nastavení výrobku a dalších prvků v instalaci může vést k jejich poškození a nevratným škodám a úrazu elektrickým proudem. Reklamace z důvodu nesprávného zapojení/nastavení nemohou být akceptovány. Neneseme zodpovědnost za neodborné zapojení a případné škody tím způsobené.
