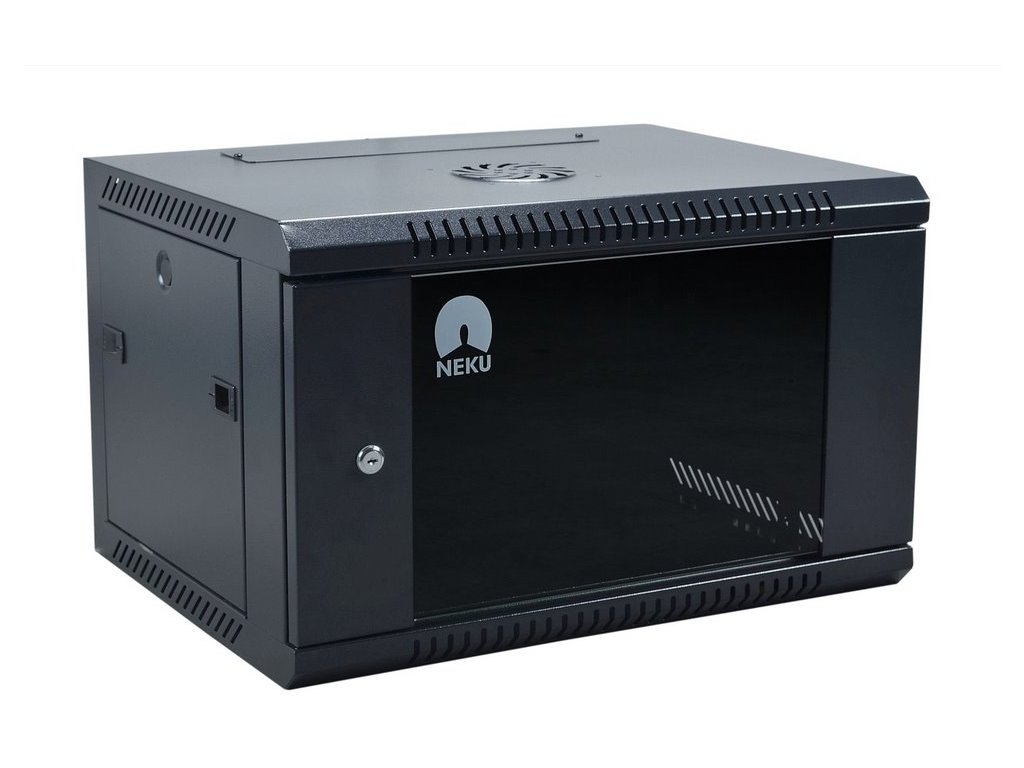

RACK skriňa závesná NEKU 19" 6U 450mm, čierna

Podrobný popis

RACK skriňa závesná NEKU 19" 6U 450mm, čierna

Rackové skrine sa používajú v sieťach ICT, teletechnike, energetike a priemysle.

Stále častejšie sa používajú v CCTV, RTV-SAT a Audio-Video sieťach. Zariadenia v nich namontované sú založené na 19” rackovom štandarde, ale tiež tvoria základ pre stolné zariadenia bez racku, ako sú multiprepínače, rekordéry, zosilňovače alebo napájacie zdroje. Na montáž potom slúžia vyhradené regálové police. Skrine umožňujú správne usporiadanie aktívnych a pasívnych zariadení a poskytujú týmto zariadeniam optimálne pracovné podmienky: chladenie, ochranu pred znečistením a tiež ochranu pred neoprávneným prístupom.

Charakteristika

Čierna farba (RAL9004)
Zváraná konštrukcia
Vyrobené z kvalitného oceľového plechu s práškovým nástrekom.
Možnosť inštalácie dverí ako ľavé alebo pravé (ľahká montáž pántov).
Presklené vchodové dvere so zámkom.
Strany sa otvárajú západkami (a voliteľným zámkom, je možné zakúpiť), čo umožňuje prístup zo všetkých strán.
Plný chrbát.
Vetracie otvory v hornej a spodnej časti šatníkovej skrine z prednej a bočnej strany.
Miesto pre ventilátor s montážnymi otvormi hore.
Káblové priechodky v spodnej a hornej časti skrine sú orámované špongiou.
4 rackové lišty pre montáž zariadenia (dve vpredu, dve vzadu) s nastaviteľnou polohou.
Vyznačené medzery (1U) na montážnych lištách.
Uzemnenie vo dverách a základni skrine.
Montáž na stenu v 4 bodoch na zadný panel pomocou hmoždiniek (hmoždinky nie sú súčasťou dodávky).
Súprava obsahuje dva páry kľúčov a sadu skrutiek pre montáž na lišty racku.
Skriňa je dodávaná v jednom plochom kartóne, určenom pre vlastnú montáž

Rozmery:

Výška: 6U (370 mm)
Šírka: 19" (600 mm)
Hĺbka: 450 (450 mm)
Nosnosť: 45 kg

Rad NEKU TS:

NEKU TS je rad solídne vyrobených 19” rackových skríň, vyznačujúcich sa optimálnym pomerom ceny a kvality.

Tieto skrine sa vyznačujú moderným a elegantným dizajnom, vysokou ergonómiou premietajúcou sa do komfortu používania, efektívne riešenou pasívnou ventiláciou.

Škatuľa NEKU TS je dodávaná v jednom plochom kartóne a je určená pre vlastnú montáž.

Skrine vyhovujúce nasledujúcim normám: ANSI/EIA RS-310-D, IEC297-2, DIN41494; ČASŤ 1, DIN41494; ČASŤ 7, ETSI

CHARAKTERISTICKÝ

Typ skrine:

závesný

Použiteľná výška:

6U

Použiteľná šírka:

19"

Vonkajšia výška:

370 mm

Vonkajšia šírka:

600 mm

Hĺbka:

450 mm

Maximálne statické zaťaženie:

45 kg

Hmotnosť skrine po zložení:

15 kg

Farba:

čierna (RAL 9004)

Predné dvere (predné):

presklené (4mm tvrdené sklo) so zámkom, možná pravá aj ľavá montáž

Zadná strana skrine:

plnej ocele

Bočné dvere (panely):

odnímateľné, so západkami, s možnosťou inštalácie zámku (veľkosť M17) v mieste tesnenia v strede panela

TECHNICKÉ DÁTA

Maximálny rozstup montážnych profilov:

355/375 mm
(lúče smerujúce rovnakým alebo opačným smerom)

Maximálna hĺbka police:

380 mm

Montážne lišty:

4 rackové lišty pre montáž zariadenia (dve vpredu, dve vzadu) s číslovaním jednotiek U a nastavením polohy

Káblové vstupy:

na hornom paneli: 1 ks.
na spodnom paneli: 1 ks.

Vetranie aktívne:

miesto pre ventilátor s montážnymi otvormi na hornom paneli

Pasívna ventilácia:

prieduchy:
v streche-hore a na všetkých hranách okrem zadnej
podlahové panely-na všetkých hranách okrem zadnej časti

Kompatibilita:

metrický štandard, ETSI a medzinárodná 19"

Inštalácia:

skriňa dodávaná v jednom plochom kartóne, určená pre vlastnú montáž

Dodatočné informácie:

montáž na stenu v 4 bodoch na zadný panel pomocou hmoždiniek (bez hmoždiniek súčasťou dodávky),
káblové vstupy v spodnej a hornej časti skrine orámované špongiou

MECHANICKÉ DÁTA

Materiál:

oceľ valcovaná za studena, práškovo lakovaná

Hrúbka montážnych líšt:

1,55 mm

Hrúbka horného a spodného panelu:

1,0 mm

Hrúbka zadných dverí:

1,25 mm

Hrúbka bočného panelu:

1,0 mm

Hrúbka ostatných prvkov:

1,25 mm

Úroveň zabezpečenia:

IP20

Súlad so štandardmi:

ANSI/EIA RS-310-D,
IEC60297-2,
DIN41494; ČASŤ 1,
DIN41494; ČASŤ7

Ďalšie prvky:

2 páry kľúčov a sada 10 pocínovaných skrutiek pre montáž do racku M6 (vyzbrojených prírubami a podložkami) s košíkmi
