Přepěťová ochrana VCX T2-DC třída T2 (C) 3P 1500V

Podrobný popis

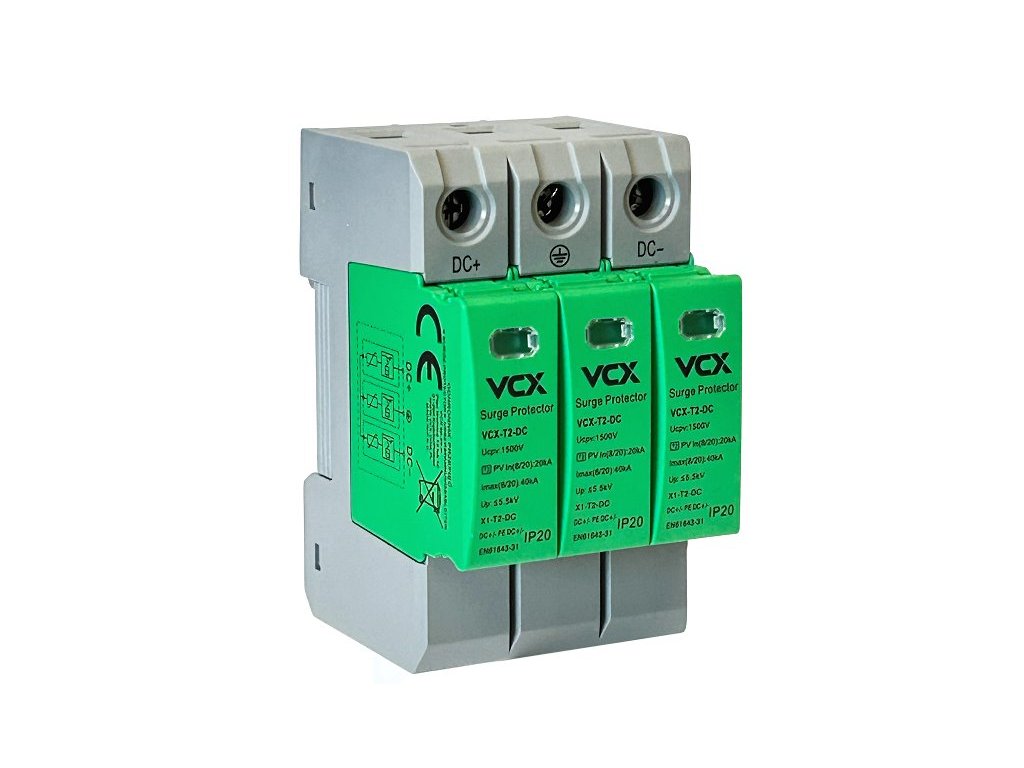

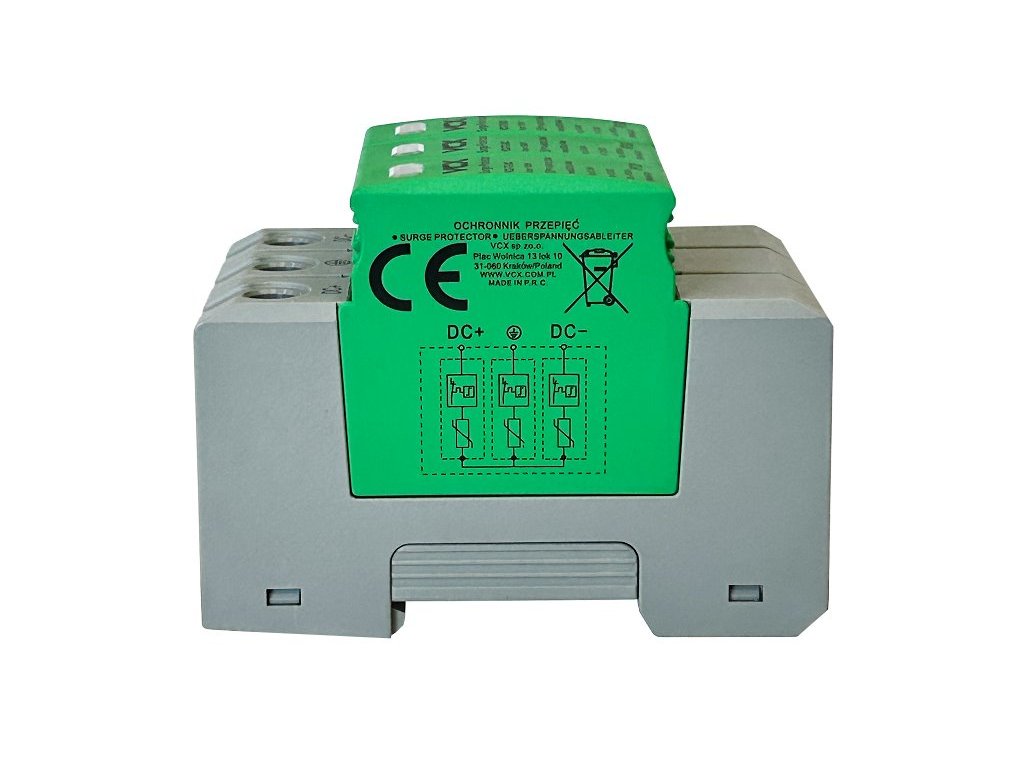

Přepěťová ochrana VCX T2-DC třída T2 (C) 3P 1500V

Maximální ochrana proti přepětí pro fotovoltaické systémy


Technicky vyspělá přepěťová ochrana (svodič přepětí) VCX T2-DC třída T2 (C) 3P 1500V nabízí špičkovou ochranu před škodlivými přepětími, které mohou vzniknout v důsledku úderů blesků nebo jiných přechodných jevů v elektrické síti. Díky pokročilé technologii a kvalitním komponentům chrání váš fotovoltaický systém před nebezpečnými výkyvy napětí, čímž zajišťuje jeho dlouhou životnost a spolehlivý provoz.


Ideální pro fotovoltaické systémy s vysokým napětím


Díky zvýšenému pracovnímu napětí Ucpv až 1500 V DC je tato přepěťová ochrana ideální pro moderní fotovoltaické instalace s vyššími nároky na napětí. Ochrana proti přepětí třídy T2 (C) zajistí, že váš systém bude odolný vůči všem nepředvídatelným událostem, které by mohly ohrozit jeho funkčnost.


Nejlepší výkon díky vysoce kvalitnímu varistoru


Tato přepěťová ochrana je vybavena speciálním varistorem s vysokým průtokem, který poskytuje vynikající ochranu proti přepětí. Oproti konkurenčním produktům, které často využívají více varistorů k dosažení stejné úrovně ochrany, VCX T2-DC používá pouze jeden vysoce výkonný varistor, což zajišťuje vyšší spolehlivost a delší životnost.


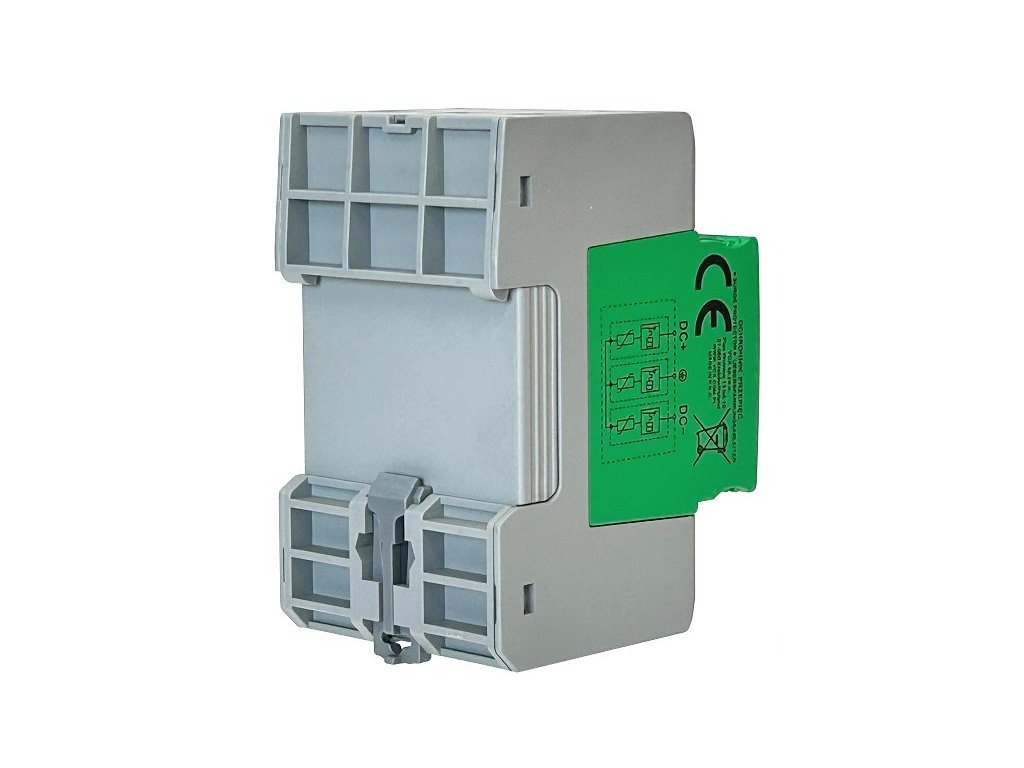

Kompaktní design šetří místo


S celkovou šířkou pouhých 54 mm (3P) je VCX T2-DC mimořádně kompaktní a snadno se vejde do rozvodných skříní nebo jiných omezených prostorů. Jeho nehořlavé pouzdro a zesílené vnitřní kontakty navíc přispívají k bezpečnému provozu, a to i v náročných podmínkách.


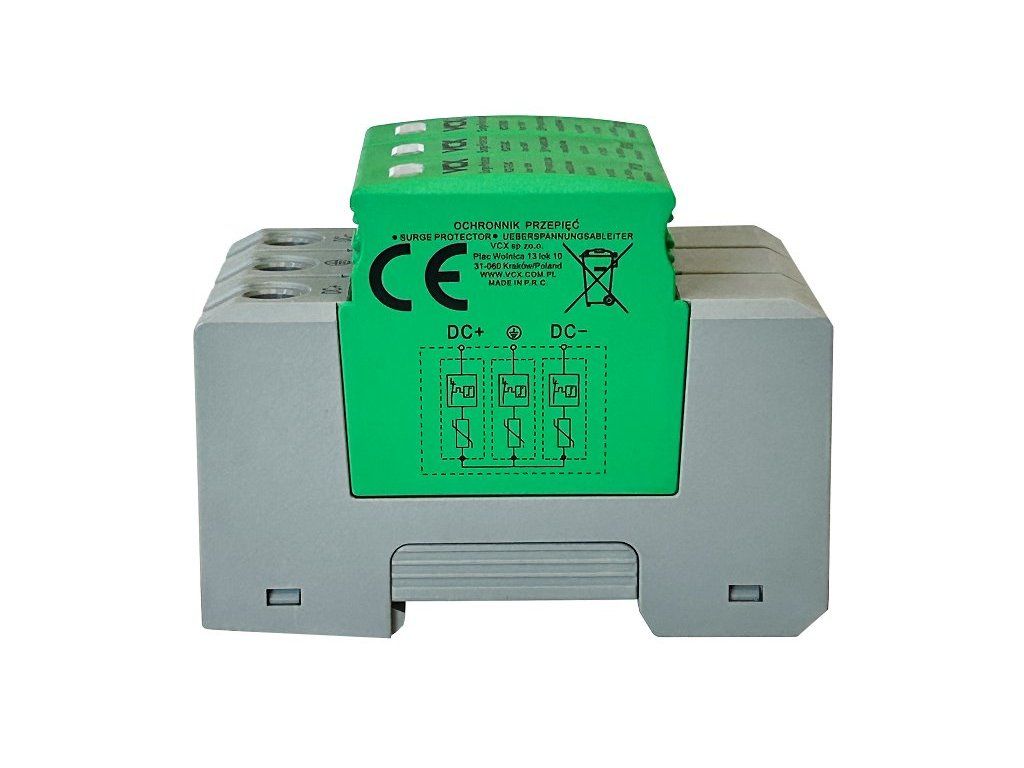

Snadná vizuální kontrola stavu ochrany

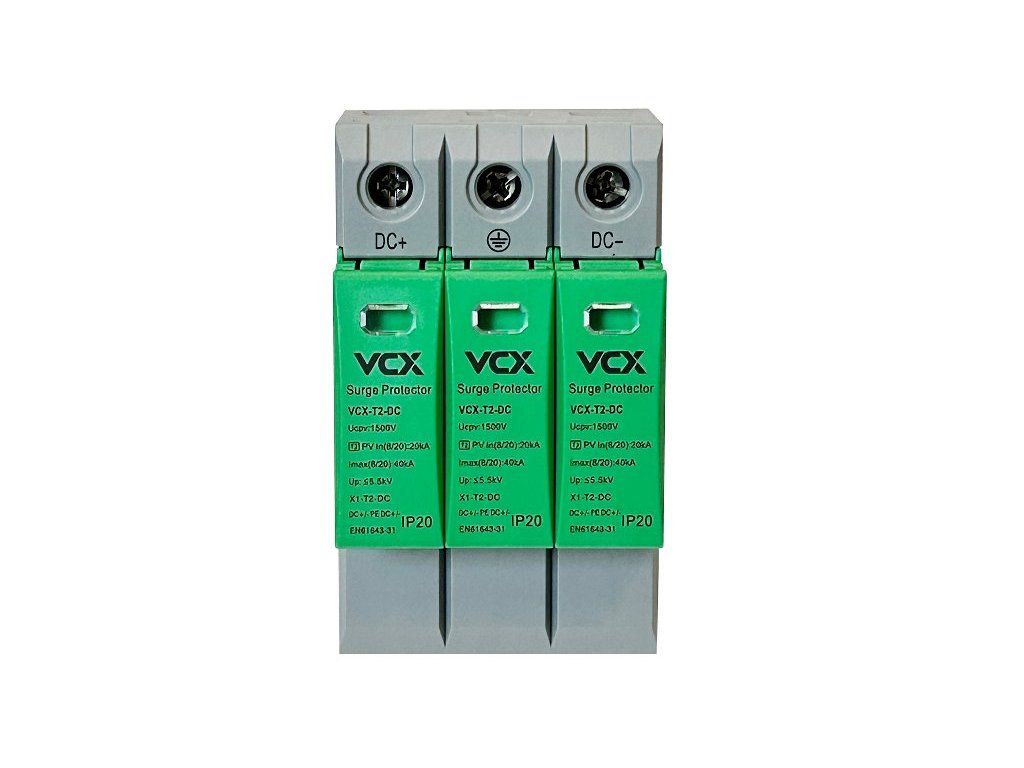

Pro snadnou údržbu a kontrolu je VCX T2-DC vybavena vizuálním indikátorem provozu, který signalizuje stav ochrany: zelená barva znamená, že systém je chráněn, zatímco červená indikuje, že je potřeba výměna nebo servis. To výrazně usnadňuje monitorování a zajišťuje rychlé reakce v případě potřeby.



Technické specifikace:


• Třída ochrany: T2 (C)
• Typ ochrany: Varistorová
• Maximální připojení: 35 mm²
• Maximální pracovní napětí: Ucpv 1500 V DC
• Zkušební proud: In(8/20) 20 kA
• Maximální proud: Imax(8/20) 40 kA
• Úroveň ochrany proti napětí: Up <5,5 kV
• Provozní teplota: -30°C až +50°C
• Skladovací teplota: -30°C až +70°C
• Třída krytí: IP20 – chrání před vniknutím prstů nebo podobných předmětů.
• Odolnost proti zkratu (ISCPV): Navrženo pro dlouhodobý a spolehlivý provoz v náročných podmínkách.
• Ve shodě s normou EN 61643-31: Vztahuje se k ochraně proti přepětí a popisuje požadavky na zařízení na ochranu před přepětím (SPD) v fotovoltaických systémech. Poskytuje vysokou úroveň bezpečnosti a spolehlivosti.

Třídy přepěťových ochran (SPD – Surge Protective Devices)


Rozdělují se podle toho, jaký typ přepětí dokážou zvládnout a kde v elektroinstalaci se používají. V rámci ochrany před přepětím existují tři hlavní třídy:


Třída I (T1) – Hromosvodní ochrana


• Použití: Ochrana před přímým úderem blesku a jeho následnými účinky.
• Typ přepětí: Zvládá nejvyšší energetické impulzy.
• Místo instalace: Obvykle na vstupu do objektu, často na hlavním rozváděči v blízkosti hlavního přívodu elektřiny.
• Pracovní charakteristika: Ochrana proti přímým úderům blesku s proudy až do hodnot 100 kA. Třída I používá varistory nebo jiskřiště, která dokážou zvládnout vysoké proudy z bleskového výboje (10/350 µs).



Třída II (T2) – Ochrana proti přepětí v rozvodu


• Použití: Ochrana před přepětím vyvolaným nepřímými údery blesku nebo spínacími operacemi v síti.
• Typ přepětí: Střední úroveň ochrany.
• Místo instalace: Vnitřní rozvodné skříně nebo rozváděče v objektech, kde již byla použita ochrana třídy I.
• Pracovní charakteristika: Zajišťuje ochranu proti přepětí do hodnot do 40 kA (8/20 µs). Ochrana v této třídě chrání spotřebiče a zařízení uvnitř objektu před běžnými přepěťovými jevy v síti.


Třída III (T3) – Ochrana citlivých zařízení


• Použití: Ochrana před menším přepětím, které by mohlo poškodit citlivé elektronické zařízení, jako jsou počítače, televizory, routery apod.
• Typ přepětí: Nejnižší úroveň ochrany, zaměřená na nízké přepětí.
• Místo instalace: Přímo u koncových zařízení, blízko zásuvek nebo v zařízeních, která jsou připojena na napájecí síť.
• Pracovní charakteristika: Typicky se používá společně s třídami I a II. Ochrana třídy III zvládne přepětí do hodnot do 10 kA (8/20 µs) a poskytuje velmi citlivou ochranu elektroniky.


Kombinace tříd ochrany


Často se používá kombinace třídy I a třídy II (označené jako T1+T2 nebo B+C) pro zajištění komplexní ochrany proti široké škále přepěťových jevů v elektroinstalaci. Tato kombinovaná ochrana je ideální v systémech, jako jsou fotovoltaické instalace, kde je potřeba chránit jak před údery blesku, tak i před běžným přepětím.

Shrnutí:

• Třída I (T1): Ochrana před přímými údery blesku.
• Třída II (T2): Ochrana před běžným přepětím v rozvodné síti.
• Třída III (T3): Ochrana citlivých zařízení před nízkým přepětím.


Tyto třídy jsou důležité pro zajištění správné ochrany budov a zařízení proti přepětí, a proto je často důležité kombinovat jednotlivé třídy na různých místech elektroinstalace.


Přepětí - dělení

Přepětí je přechodné zvýšení napětí v elektrické síti, které může poškodit elektrické a elektronické zařízení. Přepětí se dělí podle původu na dvě hlavní kategorie: atmosférické přepětí a spínací přepětí. Každý z těchto typů přepětí má jiné charakteristiky a příčiny, a proto vyžaduje odlišné způsoby ochrany.


1. Atmosférické přepětí


Tento typ přepětí je způsoben přírodními jevy, zejména bouřkami. Dělí se dále na dvě podkategorie:

• Přímý úder blesku:

  • Nastává, když blesk udeří přímo do elektrické instalace, hromosvodu nebo blízké oblasti objektu. Přímý úder blesku může vést k extrémně vysokým přepětím, která mohou snadno poškodit zařízení.
  • Výboj blesku může mít proud až do 200 kA, což znamená obrovskou energii, která se šíří po celé elektroinstalaci.
  • Na ochranu před přímým úderem se používají přepěťové ochrany třídy I (T1), které zvládají velmi vysoké proudy a energii.

• Nepřímý úder blesku:

  • Vzniká, když blesk udeří v blízkosti elektrické sítě nebo vedení. I když blesk neudeří přímo do objektu, může způsobit přepětí šířící se elektrickým vedením.
  • Toto přepětí je menší než přímý úder blesku, ale stále může poškodit citlivé elektronické zařízení.
  • Na ochranu před nepřímým úderem blesku se používají přepěťové ochrany třídy II (T2).


2. Spínací přepětí


Tento typ přepětí je způsoben činností elektrických zařízení nebo spínacími operacemi v síti. Spínací přepětí vzniká náhlým vypnutím nebo zapnutím velkých zátěží, jako jsou transformátory, motory, klimatizační jednotky nebo velké průmyslové stroje.

• Příčiny:
  • Vypínání nebo zapínání velkých induktivních nebo kapacitních zátěží.
  • Krátkodobé výpadky proudu.
  • Problémy v rozvodné síti (například zkrat nebo porucha v elektrárně).
• Charakteristika:
  • Spínací přepětí obvykle netrvá dlouho, ale může dosáhnout vysokých napěťových hodnot, které mohou poškodit elektroniku, zejména citlivá zařízení.
  • Spínací přepětí je méně nebezpečné než atmosférické přepětí, ale je častější.
  • Pro ochranu proti spínacím přepětím se používají přepěťové ochrany třídy II (T2) a třídy III (T3) pro ochranu citlivých zařízení.


Další dělení přepětí podle trvání:


• Krátkodobé přepětí (přechodné):
  • Trvá jen několik mikrosekund nebo milisekund.
  • Typickým příkladem jsou atmosférické jevy, jako je úder blesku, nebo spínací přepětí způsobené přechodným vypnutím/vypnutím zařízení.
• Dlouhodobé přepětí (trvalé):
  • Přetrvává po delší dobu (sekundy až minuty).
  • Obvykle způsobeno poruchou v napájecí síti nebo špatným zapojením, například přerušením neutrálního vodiče.


Shrnutí:

• Atmosférické přepětí je způsobeno blesky a je rozděleno na přímé a nepřímé údery blesku.
• Spínací přepětí vzniká v důsledku činnosti elektrických zařízení a spínacích operací.
• Přepětí může být krátkodobé (přechodné) nebo dlouhodobé (trvalé).

Proč si pořídit přepěťovou ochranu?


UPOZORNĚNÍ

Z důvodu vysokého rizika spojeného s nesprávným připojením zařízení, které může vést k poškození elektrických spotřebičů, instalace by měla být provedena pouze kvalifikovanou osobou s odpovídající elektrotechnickou kvalifikací. Nesprávné zapojení může způsobit nejen nefunkčnost zařízení, ale i závažné poškození elektroinstalace, spotřebičů a dalších systémů v domácnosti nebo komerčních objektech.

Důrazně varujeme, že jakékoli pokusy o neodbornou instalaci mohou zvýšit riziko vzniku elektrických zkratů, požáru nebo jiných nebezpečných situací. V důsledku toho mohou vzniknout vážné materiální škody, zranění nebo jiné negativní následky.

Nepřebíráme žádnou odpovědnost za škody způsobené nesprávným zapojením či neodbornou montáží. Proto doporučujeme, aby byla montáž konzultována a provedena pouze profesionálním elektrikářem s platným osvědčením podle platných norem a předpisů.

Pokud si nejste jisti správným postupem při instalaci, kontaktujte odborníka, abyste zajistili bezpečné a správné fungování zařízení.
