Přepěťová ochrana VCX PV50 DC třída T1T2 (B+C) 3P 1500V 12.5 kA GDT s plynovým jiskřištěm

Podrobný popis

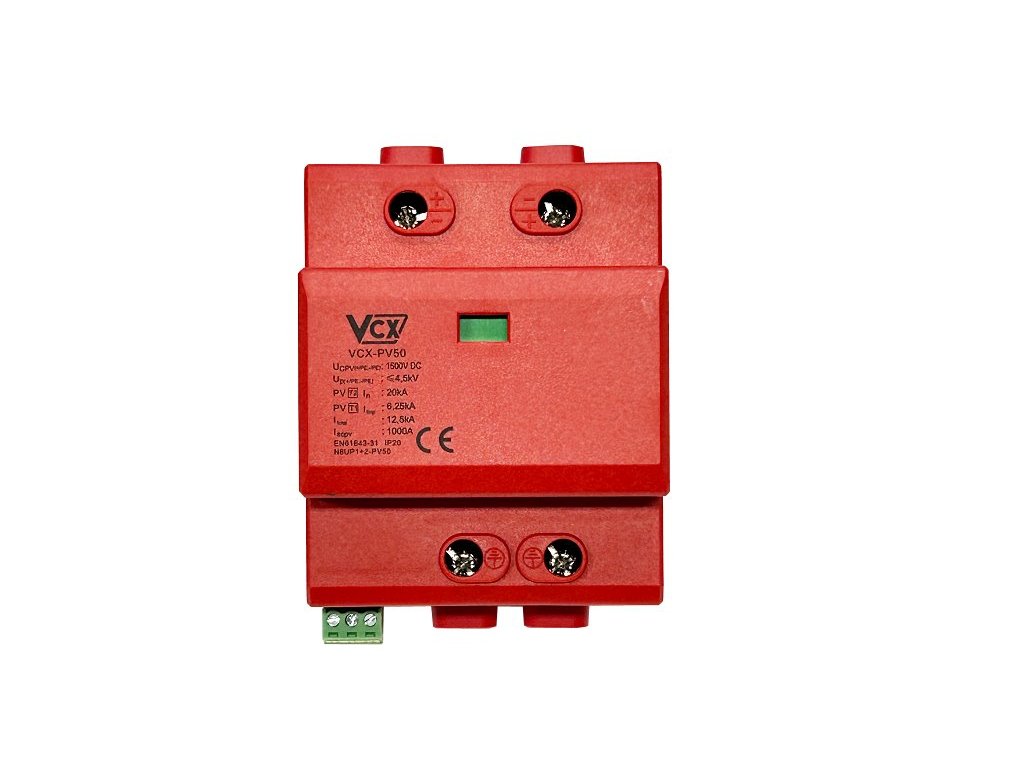

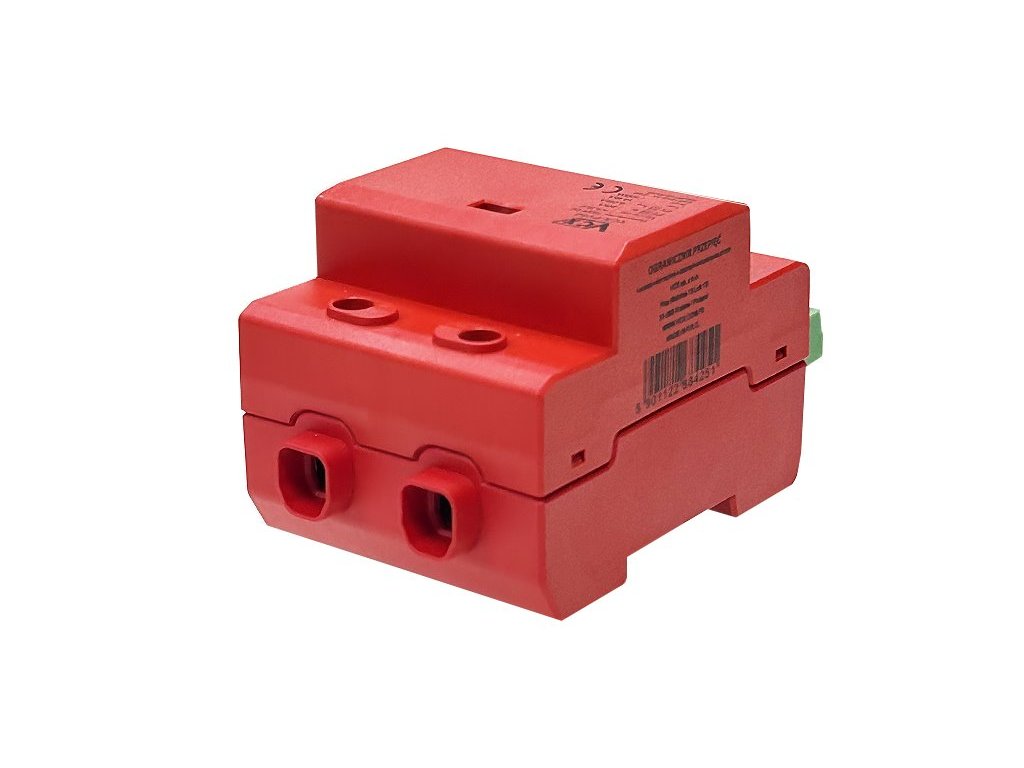

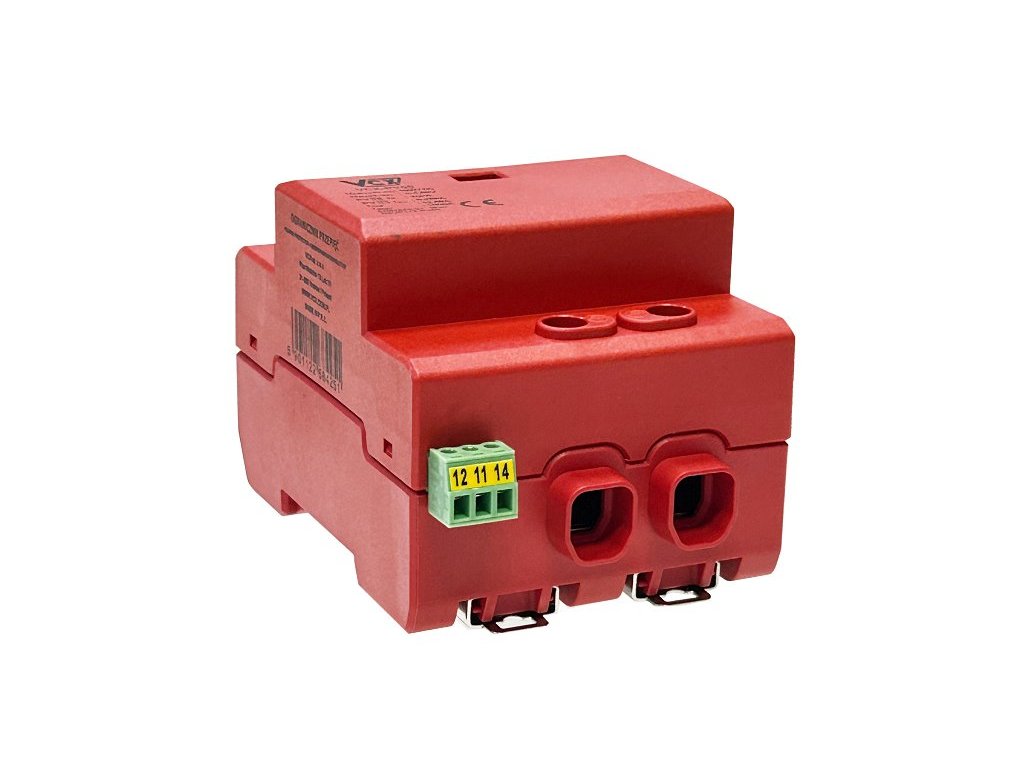

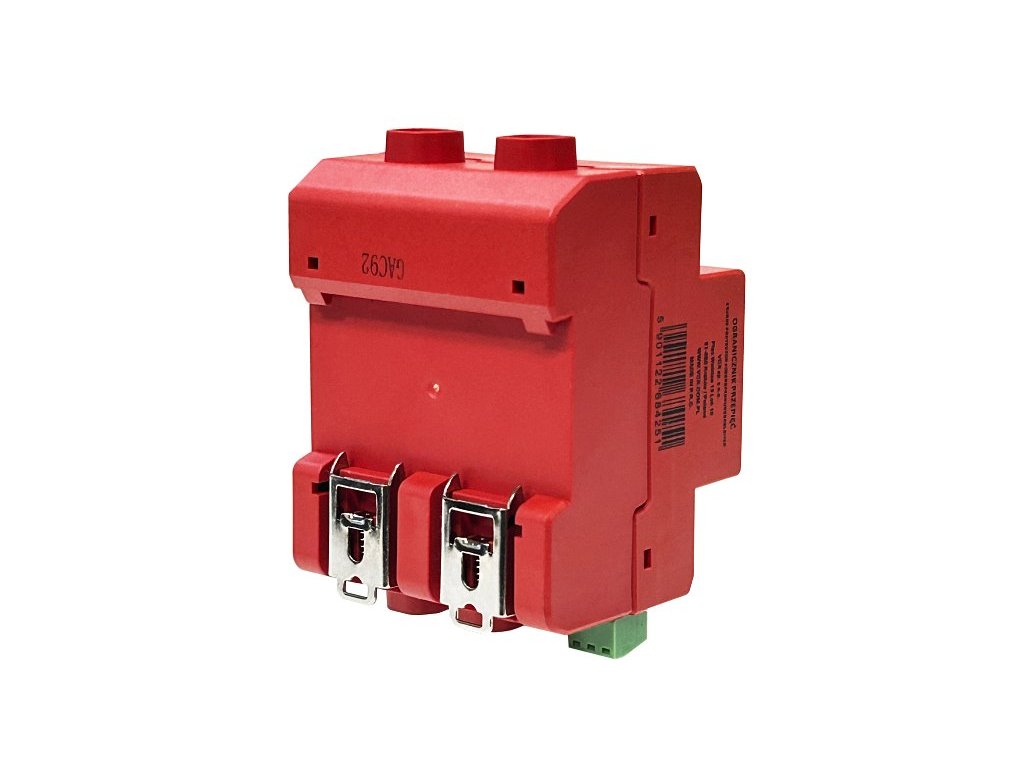

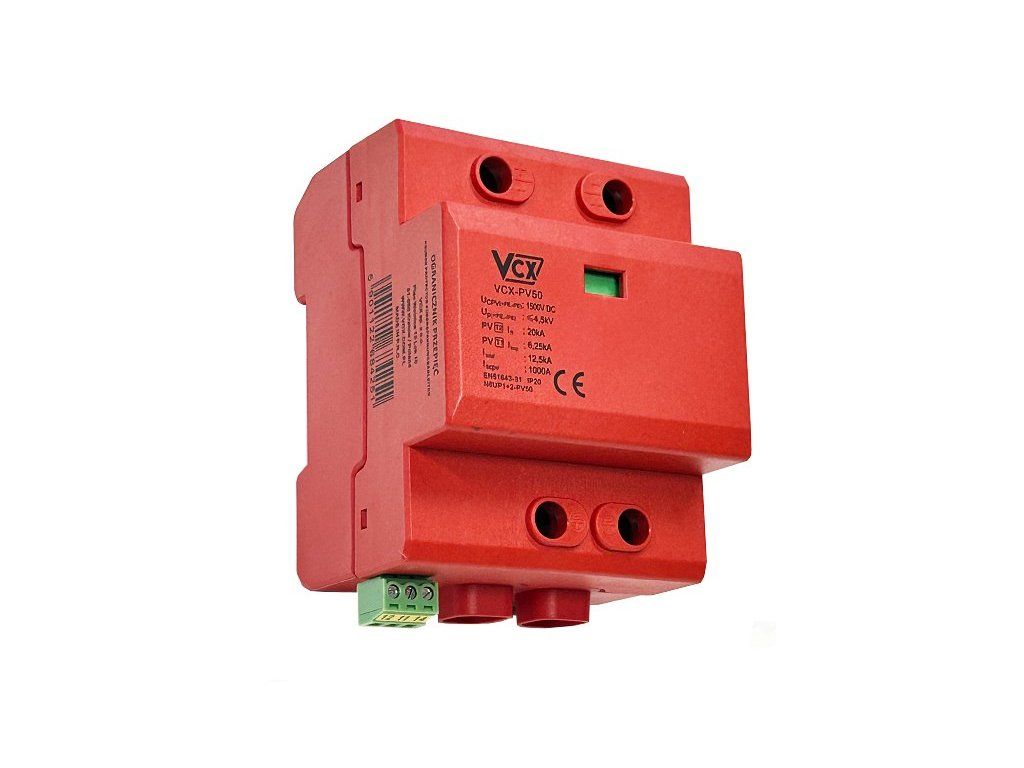

Přepěťová ochrana VCX PV50 DC třída T1T2 (B+C) 3P 1500V 12.5 kA GDT s plynovým jiskřištěm

Vysoce kvalitní svodič přepětí je navržen k ochraně fotovoltaických systémů před přepětím a údery blesku. Díky kombinaci ochrany T1+T2 (bleskojistka a přepěťová ochrana) poskytuje maximální bezpečnost a spolehlivost pro vaše solární instalace.

Svodič přepětí využívá technologii plynem plněného jiskřiště (GDT), která efektivně odvádí přepětí při výboji blesku. Tento systém zajišťuje dlouhou životnost a odolnost při opakovaném vystavení přepětí.

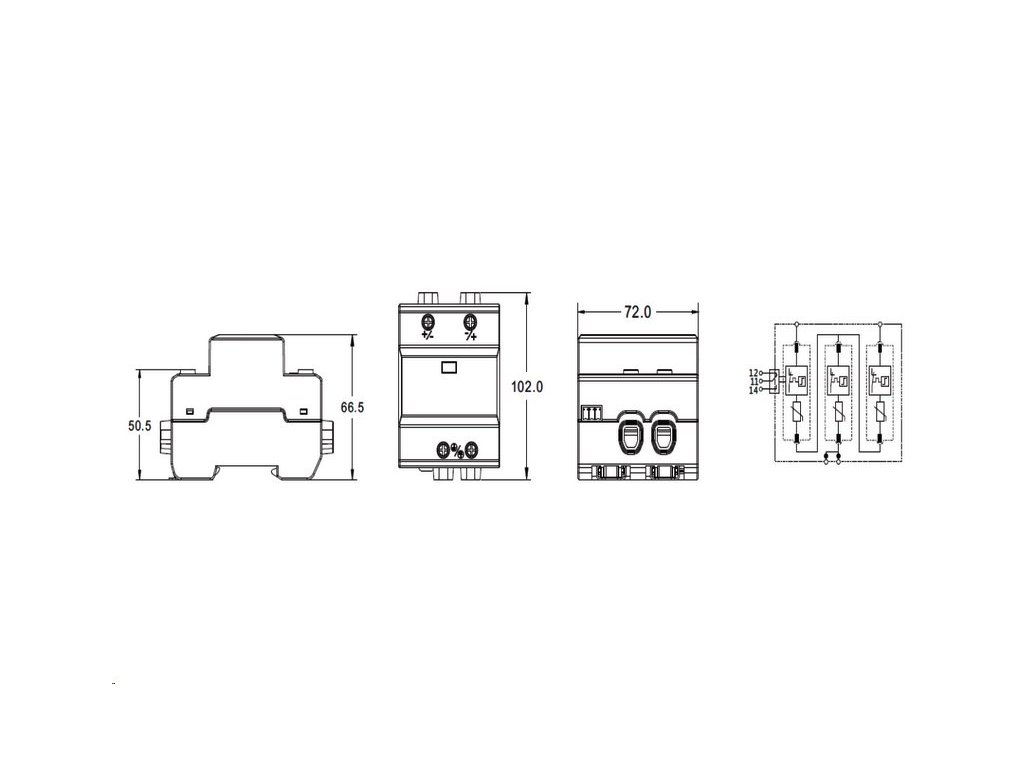

Svodič je konstruován ve formátu 3P (tři póly) a je kompatibilní s běžnými DIN lištami, což umožňuje rychlou a jednoduchou montáž. Rozměry (Š x V x H):  72 x 102 x 66.5 mm.

S maximálním pracovním napětím 1500 V DC je tento svodič přepětí vhodný pro široké spektrum fotovoltaických aplikací, od menších domácích instalací po rozsáhlé solární farmy. Chrání klíčové komponenty, jako jsou panely, střídače a kabelové rozvody.


Hlavní výhody


• Třída ochrany T1/T2 – zajišťuje ochranu proti přepětí i přímým úderům blesku.
• Maximální napětí 1500 V DC – ideální pro moderní fotovoltaické systémy.
• Kapacita odvádění proudu 12,5 kA – poskytuje spolehlivou ochranu před přetížením.
• Technologie GDT – zajišťuje vysokou spolehlivost a delší životnost.
• Jednoduchá instalace – kompaktní design přizpůsobený pro montáž na DIN lištu.

Chránič je vybaven varistory (MOV) v modulech DC+ a DC- a plynovým jiskřištěm (GDT) v modulu PE, což účinně eliminuje problém stárnutí jiskřiště vlivem tzv. svodového proudu a provozního proudu. Jsou vybaveny vizuálním indikátorem provozu (zelená - ochrana, červená - bez ochrany).

Technické údaje


• Shoda s normou: PN-EN 61643-31

  • Odpovídá evropské normě pro svodiče přepětí.

• Třída zkoušky SPD: Typ 1 + Typ 2 / třída I + třída II

  • Poskytuje ochranu proti přímým úderům blesku (T1) i proti přepětím způsobeným spínáním a atmosférickými vlivy (T2).

• Maximální pracovní napětí PV (+/-): ≤ 1500 V DC

  • Maximální napětí mezi kladným a záporným pólem, které může svodič zpracovat.

• Maximální pracovní napětí PV (+/PE -/PE): ≤ 1100 V DC

  • Maximální napětí mezi póly PV a zemí (PE).

• Napěťová úroveň ochrany (+/PE, -/PE): ≤ 4 kV

  • Napětí, které svodič sníží mezi póly a zemí během přepětí.

• Napěťová úroveň ochrany (+/-): ≤ 4,5 kV

  • Napětí, které svodič sníží mezi kladným a záporným pólem během přepětí.

• Impulsní proud Iimp (10/350 µs) [T1]: 6,25 kA

  • Maximální proud simulující bleskový výboj, který svodič zvládne.

• Celkový výbojový proud Itotal: 12,5 kA

  • Maximální proud, který může svodič zpracovat při několika výbojích.

• Jmenovitý výbojový proud In (8/20 µs) [T2]: 20 kA

  • Proud simulující běžné přepětí, který svodič opakovaně zvládne.

• Maximální výbojový proud Imax: 50 kA

  • Nejvyšší jednorázový proud, který svodič zvládne.

• Povolený zkratový proud Iscpv: 1000 A

  • Maximální zkratový proud, který svodič zvládne bez poškození.

• Únikový proud při DC napětí Ipe: < 100 µA

  • Malý proud, který uniká při stejnosměrném napětí.

• Únikový proud při AC napětí Ipe: < 50 µA

  • Malý proud, který uniká při střídavém napětí.

• Trvalý proud Icpv: < 100 µA

  • Maximální trvalý únikový proud.

• Konstrukce SPD: Omezující napětí

  • Typ svodiče, který snižuje napětí na bezpečnou úroveň.

• Umístění: Interiérové

  • Určeno pouze pro vnitřní instalaci.

• Pracovní teplota a vlhkost: -40 °C až +80 °C, max. vlhkost 95 %

  • Teplotní a vlhkostní limity pro provoz.

• Režim poruchy SPD: OCFM

  • Ochranný mechanismus při selhání.

• Typ PV systému: Uzemněný

  • Určeno pro fotovoltaické systémy s uzemněním.

• Stupeň krytí: IP20

  • Ochrana proti prachu a dotyku, bez ochrany proti vodě.

Třídy přepěťových ochran (SPD – Surge Protective Devices)


Rozdělují se podle toho, jaký typ přepětí dokážou zvládnout a kde v elektroinstalaci se používají. V rámci ochrany před přepětím existují tři hlavní třídy:


Třída I (T1) – Hromosvodní ochrana


• Použití: Ochrana před přímým úderem blesku a jeho následnými účinky.
• Typ přepětí: Zvládá nejvyšší energetické impulzy.
• Místo instalace: Obvykle na vstupu do objektu, často na hlavním rozváděči v blízkosti hlavního přívodu elektřiny.
• Pracovní charakteristika: Ochrana proti přímým úderům blesku s proudy až do hodnot 100 kA. Třída I používá varistory nebo jiskřiště, která dokážou zvládnout vysoké proudy z bleskového výboje (10/350 µs).



Třída II (T2) – Ochrana proti přepětí v rozvodu


• Použití: Ochrana před přepětím vyvolaným nepřímými údery blesku nebo spínacími operacemi v síti.
• Typ přepětí: Střední úroveň ochrany.
• Místo instalace: Vnitřní rozvodné skříně nebo rozváděče v objektech, kde již byla použita ochrana třídy I.
• Pracovní charakteristika: Zajišťuje ochranu proti přepětí do hodnot do 40 kA (8/20 µs). Ochrana v této třídě chrání spotřebiče a zařízení uvnitř objektu před běžnými přepěťovými jevy v síti.


Třída III (T3) – Ochrana citlivých zařízení


• Použití: Ochrana před menším přepětím, které by mohlo poškodit citlivé elektronické zařízení, jako jsou počítače, televizory, routery apod.
• Typ přepětí: Nejnižší úroveň ochrany, zaměřená na nízké přepětí.
• Místo instalace: Přímo u koncových zařízení, blízko zásuvek nebo v zařízeních, která jsou připojena na napájecí síť.
• Pracovní charakteristika: Typicky se používá společně s třídami I a II. Ochrana třídy III zvládne přepětí do hodnot do 10 kA (8/20 µs) a poskytuje velmi citlivou ochranu elektroniky.


Kombinace tříd ochrany


Často se používá kombinace třídy I a třídy II (označené jako T1+T2 nebo B+C) pro zajištění komplexní ochrany proti široké škále přepěťových jevů v elektroinstalaci. Tato kombinovaná ochrana je ideální v systémech, jako jsou fotovoltaické instalace, kde je potřeba chránit jak před údery blesku, tak i před běžným přepětím.

Shrnutí:

• Třída I (T1): Ochrana před přímými údery blesku.
• Třída II (T2): Ochrana před běžným přepětím v rozvodné síti.
• Třída III (T3): Ochrana citlivých zařízení před nízkým přepětím.


Tyto třídy jsou důležité pro zajištění správné ochrany budov a zařízení proti přepětí, a proto je často důležité kombinovat jednotlivé třídy na různých místech elektroinstalace.


Přepětí - dělení

Přepětí je přechodné zvýšení napětí v elektrické síti, které může poškodit elektrické a elektronické zařízení. Přepětí se dělí podle původu na dvě hlavní kategorie: atmosférické přepětí a spínací přepětí. Každý z těchto typů přepětí má jiné charakteristiky a příčiny, a proto vyžaduje odlišné způsoby ochrany.


1. Atmosférické přepětí


Tento typ přepětí je způsoben přírodními jevy, zejména bouřkami. Dělí se dále na dvě podkategorie:

• Přímý úder blesku:

  • Nastává, když blesk udeří přímo do elektrické instalace, hromosvodu nebo blízké oblasti objektu. Přímý úder blesku může vést k extrémně vysokým přepětím, která mohou snadno poškodit zařízení.
  • Výboj blesku může mít proud až do 200 kA, což znamená obrovskou energii, která se šíří po celé elektroinstalaci.
  • Na ochranu před přímým úderem se používají přepěťové ochrany třídy I (T1), které zvládají velmi vysoké proudy a energii.

• Nepřímý úder blesku:

  • Vzniká, když blesk udeří v blízkosti elektrické sítě nebo vedení. I když blesk neudeří přímo do objektu, může způsobit přepětí šířící se elektrickým vedením.
  • Toto přepětí je menší než přímý úder blesku, ale stále může poškodit citlivé elektronické zařízení.
  • Na ochranu před nepřímým úderem blesku se používají přepěťové ochrany třídy II (T2).


2. Spínací přepětí


Tento typ přepětí je způsoben činností elektrických zařízení nebo spínacími operacemi v síti. Spínací přepětí vzniká náhlým vypnutím nebo zapnutím velkých zátěží, jako jsou transformátory, motory, klimatizační jednotky nebo velké průmyslové stroje.

• Příčiny:
  • Vypínání nebo zapínání velkých induktivních nebo kapacitních zátěží.
  • Krátkodobé výpadky proudu.
  • Problémy v rozvodné síti (například zkrat nebo porucha v elektrárně).
• Charakteristika:
  • Spínací přepětí obvykle netrvá dlouho, ale může dosáhnout vysokých napěťových hodnot, které mohou poškodit elektroniku, zejména citlivá zařízení.
  • Spínací přepětí je méně nebezpečné než atmosférické přepětí, ale je častější.
  • Pro ochranu proti spínacím přepětím se používají přepěťové ochrany třídy II (T2) a třídy III (T3) pro ochranu citlivých zařízení.


Další dělení přepětí podle trvání:


• Krátkodobé přepětí (přechodné):
  • Trvá jen několik mikrosekund nebo milisekund.
  • Typickým příkladem jsou atmosférické jevy, jako je úder blesku, nebo spínací přepětí způsobené přechodným vypnutím/vypnutím zařízení.
• Dlouhodobé přepětí (trvalé):
  • Přetrvává po delší dobu (sekundy až minuty).
  • Obvykle způsobeno poruchou v napájecí síti nebo špatným zapojením, například přerušením neutrálního vodiče.


Shrnutí:

• Atmosférické přepětí je způsobeno blesky a je rozděleno na přímé a nepřímé údery blesku.
• Spínací přepětí vzniká v důsledku činnosti elektrických zařízení a spínacích operací.
• Přepětí může být krátkodobé (přechodné) nebo dlouhodobé (trvalé).
