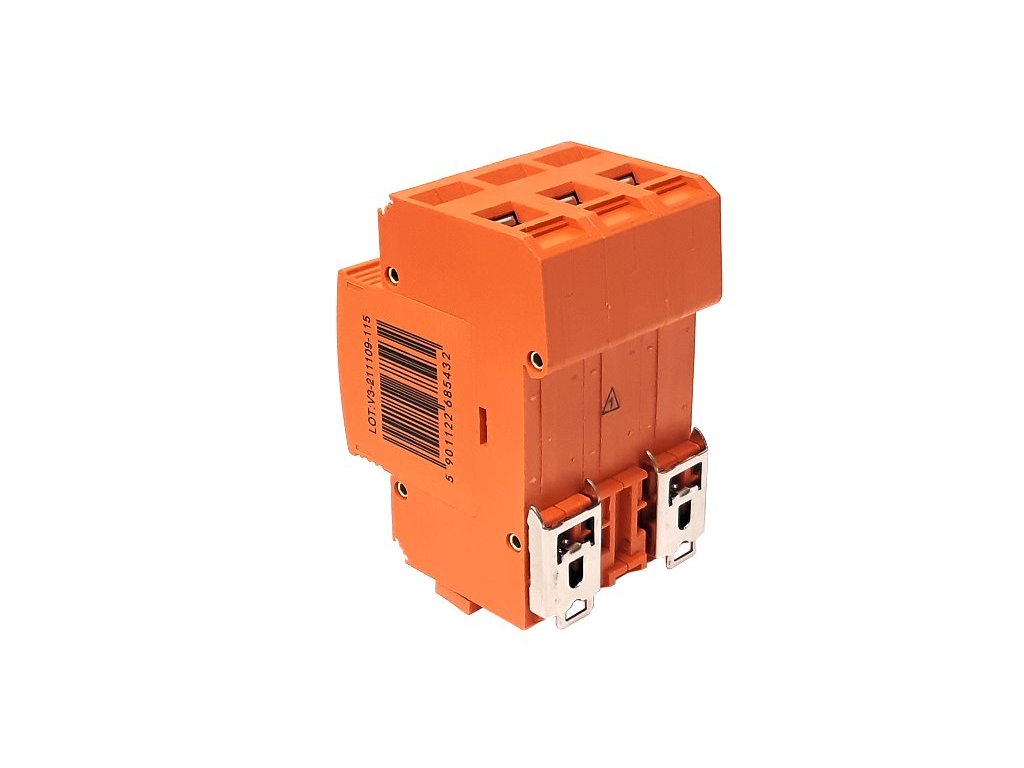

Přepěťová ochrana VCX DC třída T1T2 (B+C) 3P 1200V 5kA Professional Plus

Podrobný popis

Přepěťová ochrana VCX DC třída T1+T2 (B+C) 3P 1200V 5kA Professional Plus

Technicky vyspělá přepěťová ochrana nejvyšší kvality určená pro ochranu fotovoltaických zařízení fungující jako ochrana přepětí třídy B a C. Vybavený vizuálním indikátorem provozu (zelená - ochrana, červená - bez ochrany). Nová verze DC varistorového svodiče třídy T1T2 s napětím Ucpv zvýšeným na 1200V.

T1T2-DC - chránič, který je vyroben s použitím vysoce kvalitního varistoru (MOV) s vysokým průtokem. Použití jediného varistoru proto splňuje normy, které jiní výrobci musí splnit použitím více varistorů.

Chránič je široký pouze 18 mm/1 pól a celková šířka 3 pólů je pouze 54 mm.

Stručně řečeno, chránič/přepěťová ochrana VCX T1T2-DC 1200V třídy T1T2 je:

•  Speciální varistor s vysokým průtokem.
•  Patentovaný systém výřezů.
•  Mimořádně přesná a pokročilá vnitřní struktura.
•  Zesílené vnitřní kontakty.
•  Speciální nehořlavé pouzdro.

Technické specifikace

• Třída ochrany: T1+T2
• Ochranný prvek: Varistor
• Připojení max: 35mm2
• Jmenovité provozní napětí: Un 1200V DC (+PE,-PE)
• Zkušební proud: In(8/20) 20 kA
• Max proud: Imax(8/20) 40 kA
• Impulsní proud: Iimp(10/350) 5kA
• Úroveň ochrany napětí: až <4,75 kV
• Skladovací teplota: -30/+70°C
• Teplota pracovního prostředí: -30/+50°C
• Ochrana krytí: IP 20


Třídy přepěťových ochran (SPD – Surge Protective Devices)


Rozdělují se podle toho, jaký typ přepětí dokážou zvládnout a kde v elektroinstalaci se používají. V rámci ochrany před přepětím existují tři hlavní třídy:


Třída I (T1) – Hromosvodní ochrana


• Použití: Ochrana před přímým úderem blesku a jeho následnými účinky.
• Typ přepětí: Zvládá nejvyšší energetické impulzy.
• Místo instalace: Obvykle na vstupu do objektu, často na hlavním rozváděči v blízkosti hlavního přívodu elektřiny.
• Pracovní charakteristika: Ochrana proti přímým úderům blesku s proudy až do hodnot 100 kA. Třída I používá varistory nebo jiskřiště, která dokážou zvládnout vysoké proudy z bleskového výboje (10/350 µs).



Třída II (T2) – Ochrana proti přepětí v rozvodu


• Použití: Ochrana před přepětím vyvolaným nepřímými údery blesku nebo spínacími operacemi v síti.
• Typ přepětí: Střední úroveň ochrany.
• Místo instalace: Vnitřní rozvodné skříně nebo rozváděče v objektech, kde již byla použita ochrana třídy I.
• Pracovní charakteristika: Zajišťuje ochranu proti přepětí do hodnot do 40 kA (8/20 µs). Ochrana v této třídě chrání spotřebiče a zařízení uvnitř objektu před běžnými přepěťovými jevy v síti.


Třída III (T3) – Ochrana citlivých zařízení


• Použití: Ochrana před menším přepětím, které by mohlo poškodit citlivé elektronické zařízení, jako jsou počítače, televizory, routery apod.
• Typ přepětí: Nejnižší úroveň ochrany, zaměřená na nízké přepětí.
• Místo instalace: Přímo u koncových zařízení, blízko zásuvek nebo v zařízeních, která jsou připojena na napájecí síť.
• Pracovní charakteristika: Typicky se používá společně s třídami I a II. Ochrana třídy III zvládne přepětí do hodnot do 10 kA (8/20 µs) a poskytuje velmi citlivou ochranu elektroniky.


Kombinace tříd ochrany


Často se používá kombinace třídy I a třídy II (označené jako T1+T2 nebo B+C) pro zajištění komplexní ochrany proti široké škále přepěťových jevů v elektroinstalaci. Tato kombinovaná ochrana je ideální v systémech, jako jsou fotovoltaické instalace, kde je potřeba chránit jak před údery blesku, tak i před běžným přepětím.

Shrnutí:

• Třída I (T1): Ochrana před přímými údery blesku.
• Třída II (T2): Ochrana před běžným přepětím v rozvodné síti.
• Třída III (T3): Ochrana citlivých zařízení před nízkým přepětím.


Tyto třídy jsou důležité pro zajištění správné ochrany budov a zařízení proti přepětí, a proto je často důležité kombinovat jednotlivé třídy na různých místech elektroinstalace.


Přepětí - dělení

Přepětí je přechodné zvýšení napětí v elektrické síti, které může poškodit elektrické a elektronické zařízení. Přepětí se dělí podle původu na dvě hlavní kategorie: atmosférické přepětí a spínací přepětí. Každý z těchto typů přepětí má jiné charakteristiky a příčiny, a proto vyžaduje odlišné způsoby ochrany.


1. Atmosférické přepětí


Tento typ přepětí je způsoben přírodními jevy, zejména bouřkami. Dělí se dále na dvě podkategorie:

• Přímý úder blesku:

  • Nastává, když blesk udeří přímo do elektrické instalace, hromosvodu nebo blízké oblasti objektu. Přímý úder blesku může vést k extrémně vysokým přepětím, která mohou snadno poškodit zařízení.
  • Výboj blesku může mít proud až do 200 kA, což znamená obrovskou energii, která se šíří po celé elektroinstalaci.
  • Na ochranu před přímým úderem se používají přepěťové ochrany třídy I (T1), které zvládají velmi vysoké proudy a energii.

• Nepřímý úder blesku:

  • Vzniká, když blesk udeří v blízkosti elektrické sítě nebo vedení. I když blesk neudeří přímo do objektu, může způsobit přepětí šířící se elektrickým vedením.
  • Toto přepětí je menší než přímý úder blesku, ale stále může poškodit citlivé elektronické zařízení.
  • Na ochranu před nepřímým úderem blesku se používají přepěťové ochrany třídy II (T2).


2. Spínací přepětí


Tento typ přepětí je způsoben činností elektrických zařízení nebo spínacími operacemi v síti. Spínací přepětí vzniká náhlým vypnutím nebo zapnutím velkých zátěží, jako jsou transformátory, motory, klimatizační jednotky nebo velké průmyslové stroje.

• Příčiny:
  • Vypínání nebo zapínání velkých induktivních nebo kapacitních zátěží.
  • Krátkodobé výpadky proudu.
  • Problémy v rozvodné síti (například zkrat nebo porucha v elektrárně).
• Charakteristika:
  • Spínací přepětí obvykle netrvá dlouho, ale může dosáhnout vysokých napěťových hodnot, které mohou poškodit elektroniku, zejména citlivá zařízení.
  • Spínací přepětí je méně nebezpečné než atmosférické přepětí, ale je častější.
  • Pro ochranu proti spínacím přepětím se používají přepěťové ochrany třídy II (T2) a třídy III (T3) pro ochranu citlivých zařízení.


Další dělení přepětí podle trvání:


• Krátkodobé přepětí (přechodné):
  • Trvá jen několik mikrosekund nebo milisekund.
  • Typickým příkladem jsou atmosférické jevy, jako je úder blesku, nebo spínací přepětí způsobené přechodným vypnutím/vypnutím zařízení.
• Dlouhodobé přepětí (trvalé):
  • Přetrvává po delší dobu (sekundy až minuty).
  • Obvykle způsobeno poruchou v napájecí síti nebo špatným zapojením, například přerušením neutrálního vodiče.


Shrnutí:

• Atmosférické přepětí je způsobeno blesky a je rozděleno na přímé a nepřímé údery blesku.
• Spínací přepětí vzniká v důsledku činnosti elektrických zařízení a spínacích operací.
• Přepětí může být krátkodobé (přechodné) nebo dlouhodobé (trvalé).

Proč si pořídit přepěťovou ochranu?


UPOZORNĚNÍ

Z důvodu vysokého rizika spojeného s nesprávným připojením zařízení, které může vést k poškození elektrických spotřebičů, instalace by měla být provedena pouze kvalifikovanou osobou s odpovídající elektrotechnickou kvalifikací. Nesprávné zapojení může způsobit nejen nefunkčnost zařízení, ale i závažné poškození elektroinstalace, spotřebičů a dalších systémů v domácnosti nebo komerčních objektech.

Důrazně varujeme, že jakékoli pokusy o neodbornou instalaci mohou zvýšit riziko vzniku elektrických zkratů, požáru nebo jiných nebezpečných situací. V důsledku toho mohou vzniknout vážné materiální škody, zranění nebo jiné negativní následky.

Nepřebíráme žádnou odpovědnost za škody způsobené nesprávným zapojením či neodbornou montáží. Proto doporučujeme, aby byla montáž konzultována a provedena pouze profesionálním elektrikářem s platným osvědčením podle platných norem a předpisů.

Pokud si nejste jisti správným postupem při instalaci, kontaktujte odborníka, abyste zajistili bezpečné a správné fungování zařízení.
