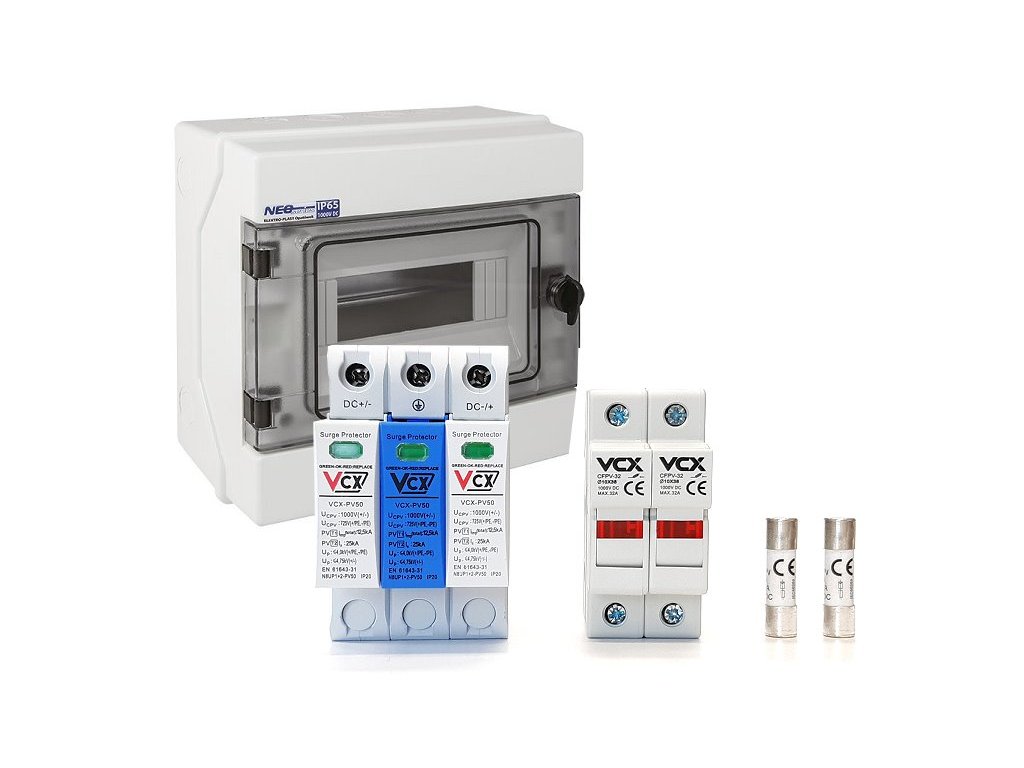

Prepäťová ochrana VCX PV50 DC trieda T1T2 (B+C) 3P 1000V 12,5 kA GDT s plynovým iskrovacím zariadením

Podrobný popis

VCX PV50 DC trieda T1T2 (B+C) 3P 1000V 12,5 kA GDT prepäťová ochrana s plynovým iskrovacím zariadením

Technicky vyspelá prepäťová ochrana s plynovým iskrišťom fungujúca ako prieskumná ochrana triedy B a C. Je to špičkové a inovatívne riešenie ochrany pred bleskom pre fotovoltaické inštalácie.

Ochrana, ktorá je vyrobená s použitím špeciálneho varistora s vysokým prietokom (MOV) a plynového oblúkového zariadenia (GDT). Použitie jedného alebo dvoch varistorov preto môže spĺňať normy, ktoré iní výrobcovia potrebujú na dosiahnutie viacerých varistorov. Použitím menšieho počtu varistorov sa zmenší veľkosť chrániča. Náš chránič má šírku 18 mm/1 pól a celková šírka 3 pólov je len 54 mm.

Prepäťová ochrana je vybavená varistormi (MOV) v moduloch DC+ a DC- a plynovým iskrišťom (GDT) v module PE, čo účinne eliminuje problém starnutia varistorov v dôsledku tzv. zvodového prúdu a prevádzkového prúdu.


Shrnuté, chránič VCX-50PV-B+C triedy T1T2 je:


 Špeciálny varistor s vysokým prietokom.
•  Plynová výbojka (GDT) v PE module.
•  Patentovaný systém vypínania.
•  Základňa v tvare Y.
•  Mimoriadne presná a pokročilá vnútorná štruktúra.
•  Vyrobené technológiou varistor-spark (MOV+GDT+MOV).

Chránič je vybavený varistormi (MOV) v moduloch DC+ a DC- a plynom poháňaným iskrovým zariadením (GDT) v module PE, ktoré účinne odstraňuje problém starnutia iskroviska v dôsledku tzv. zvodového prúdu a prevádzkového prúdu. Sú vybavené vizuálnym indikátorom prevádzky (zelená - ochrana, červená - bez ochrany).

PREČO VYBRAŤ ochranné zariadenie VCX-50PV-B+C triedy T1T2 Iimp (Itotal) = 12,5 kA?

Ve vnútornej konštrukcii konkurenčných chráničov sú použité 3 varistory. To si vyžaduje šírku 36 mm na pól, aby sa dosiahla hodnota Iimp = 7 kA alebo viac pri T1T2. Celková šírka 3 pólov je teda celých 108 mm!Náš chránič má šírku 18 mm/1 pól a celková šírka 3 pólov je len 54 mm.

Technické údaje

• Trieda ochrany: T1 T2
• Ochranný prvok: varistorové iskrište (MOV+GDT+MOV)
• Maximálna veľkosť pripojenia: 35 mm2
• Menovité prevádzkové napätie: Un 1000V DC
• Maximálne prevádzkové napätie: Uc 1060V DC
• Skúšobný prúd: In(8/20) 25 kA
• Maximálny prúd: Imax(8/20) 50 kA
• Impulzný prúd: Iimp(10/350) 12,5 kA
• Napäťová ochrana: <4,75 kV
• Teplota skladovania: -30/+70°C
• Prevádzková teplota: -30/+50°C
• Stupeň ochrany: IP 20

Triedy ochrany proti prepätiu


Prepäťové ochrany sa delia do 4 základných tried A, B, C a D podľa miesta a veľkosti prepätia.

• Trieda A - zvodiče prepätia umiestnené v rozvodoch vysokého napätia. Chránia distribučnú sieť pred účinkami atmosférických prepätí.

• Trieda B - Zvodič bleskových prúdov - znižuje napätie a obmedzuje energiu prepäťovej vlny spôsobenej priamym alebo nepriamym úderom blesku, hlavný ochranný prvok tvorí zvodič iskier (bleskozvod). Konštrukcia je zvyčajne viacdielna, pozostáva zo základne a vymeniteľných jednorazových modulov s optickou indikáciou stavu. Inštaluje sa čo najbližšie k rozhraniu medzi chráneným a nechráneným prostredím, t. j. na vstupe prívodného kábla do budovy, zvyčajne v prípojkových skrinkách alebo v hlavnej elektromerovej skrini.

• Trieda C - Zvodič prepätia - obmedzuje prepätia spôsobené nepriamymi údermi blesku a spínacími procesmi v sieťach. Používa sa ako druhý stupeň v trojstupňovom systéme ochrany. Ochranu zabezpečuje iskrište alebo polovodičový varistor alebo tranzistor. Ochrana sa poskytuje jednorazovo, po odpojení sa musí zvodič vymeniť. V prípade modulárnej konštrukcie sa mení len odpojený modul. Má sa inštalovať v bytových rozvodniach vo vzdialenosti najmenej 15 m (dĺžka kábla) od zvodiča triedy B.

• Trieda D - zvodiče prepätia určené na ochranu zariadení veľmi citlivých na prepätie. Znižuje napätie a obmedzuje energiu prepätia spôsobenú nepriamymi údermi blesku alebo procesmi prepínania siete. Používajú sa v bytových a komerčných aplikáciách ako tretí stupeň (mäkká ochrana) v trojstupňovom systéme prepäťovej ochrany. Jednoduchá ochrana poskytovaná polovodičovým varistorom alebo tranzistorom. Inštalácia sa musí vykonať čo najbližšie k chránenému zariadeniu, zvyčajne vo forme zásuviek alebo predlžovacích prívodov s optickou alebo akustickou signalizáciou vypnutia.

Napätie - rozdelenie

• Spínacie prepätie - vnútorné vplyvy, ovplyvnené spínacími procesmi v sieti.
• Napäťové prepätie - vonkajšie vplyvy, najčastejšie úder blesku do elektrickej siete.

Prečo si zaobstarať prepäťovú ochranu?


Na prvý pohľad sa zdá, že kúpa prepäťovej ochrany je významnou investíciou. Ak však dôjde k prepätiu alebo atmosférickému prepätiu, investícia do prepäťovej ochrany je malá čiastka v porovnaní s tým, ak sa vám nenávratne poškodia spotrebiče (televízor, chladnička alebo práčka) alebo vám zhorí elektroinštalácia.

V prípade preukázaných porúch spôsobených elektrickým prepätím výrobcovia spotrebičov neuznávajú reklamácie. Ak dnes staviate nový dom, je žiaduce mať nainštalovanú prepäťovú ochranu. Pri škodách spôsobených bleskom zohráva prepäťová ochrana veľkú úlohu v tom, či bude alebo nebude uplatnená poistná udalosť. Z tohto dôvodu je zabezpečenie prepäťovej ochrany veľmi výhodnou investíciou, vďaka ktorej bude váš dom v bezpečí.

POZNÁMKA

Vzhľadom na riziko spojené s možným nesprávnym zapojením zariadenia odporúčame, aby inštaláciu vykonala kvalifikovaná osoba s elektrotechnickou kvalifikáciou. Za neodborné zapojenie a prípadné škody tým spôsobené nenesieme zodpovednosť.
