Podrobný popis

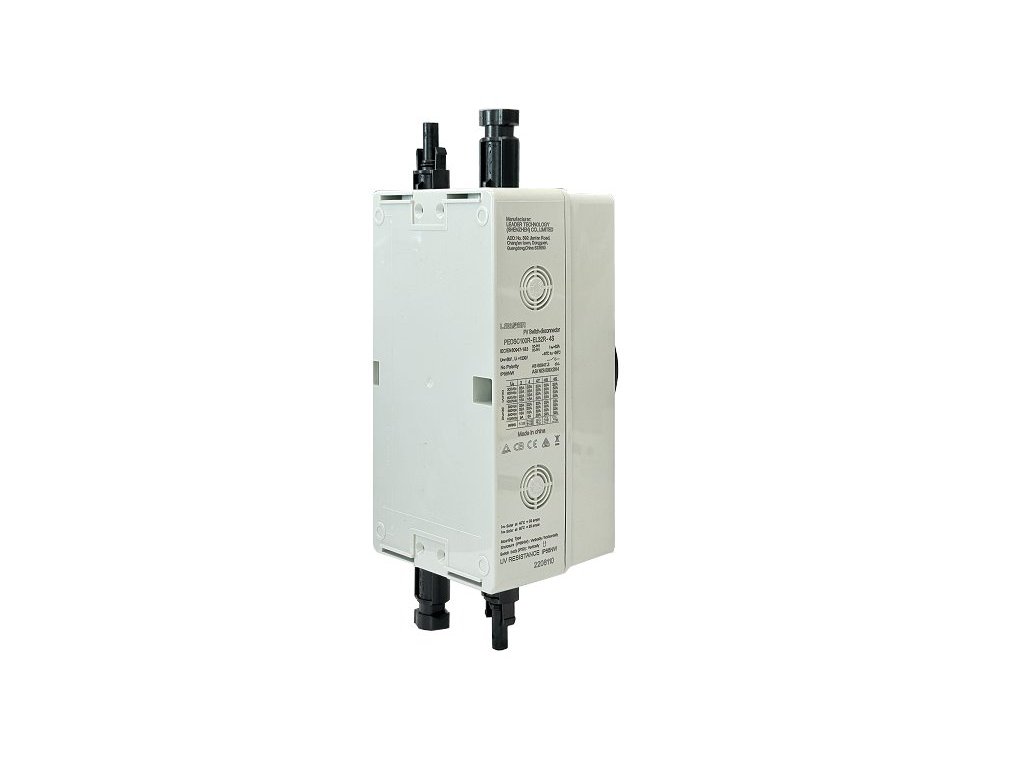

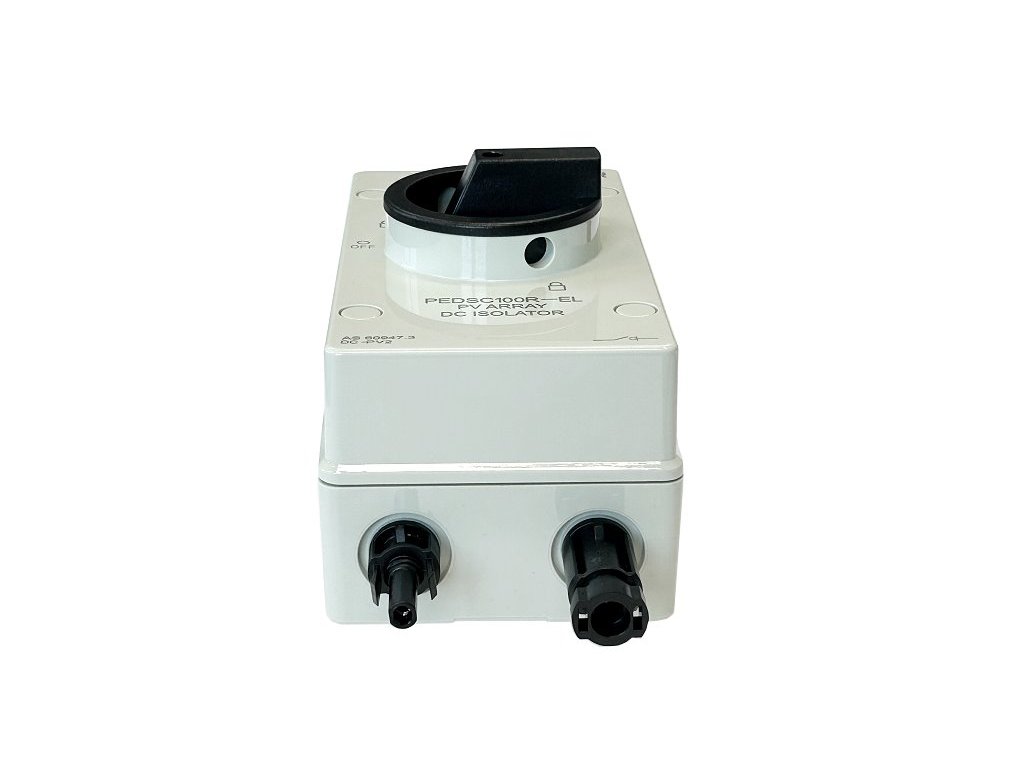

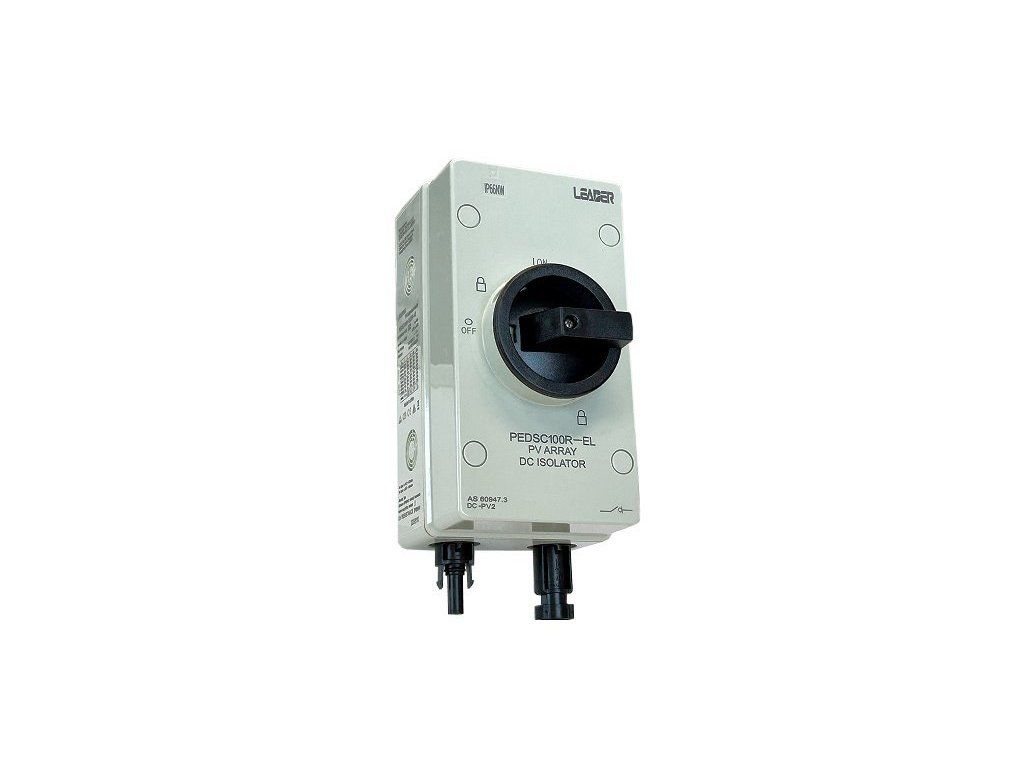

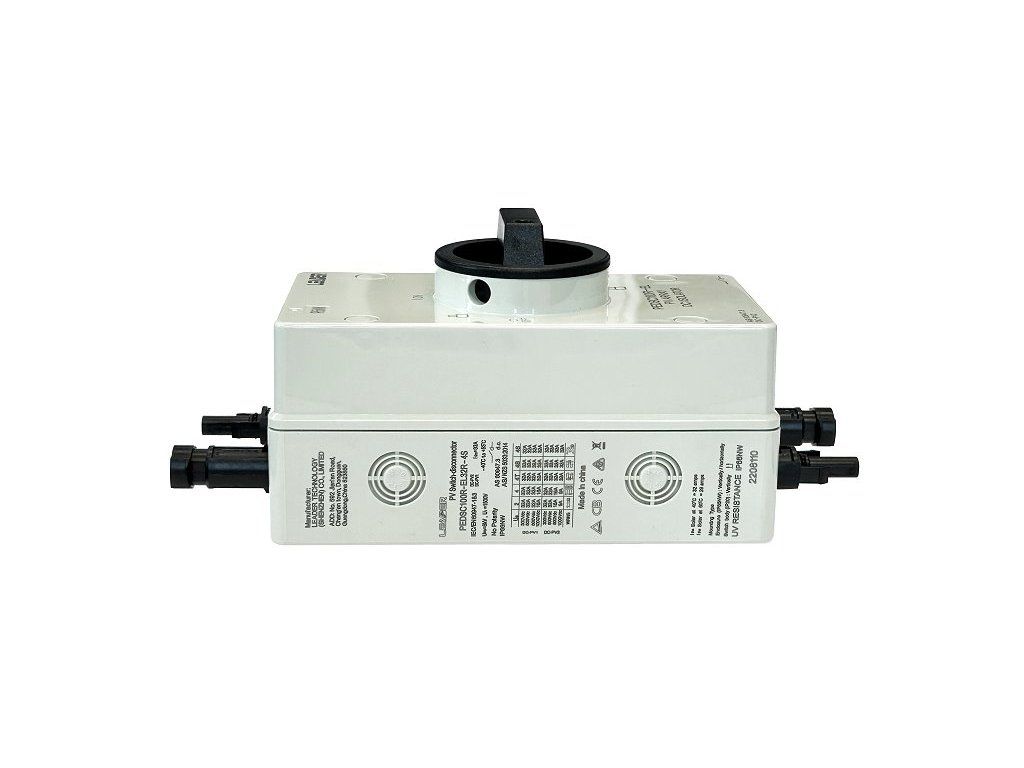

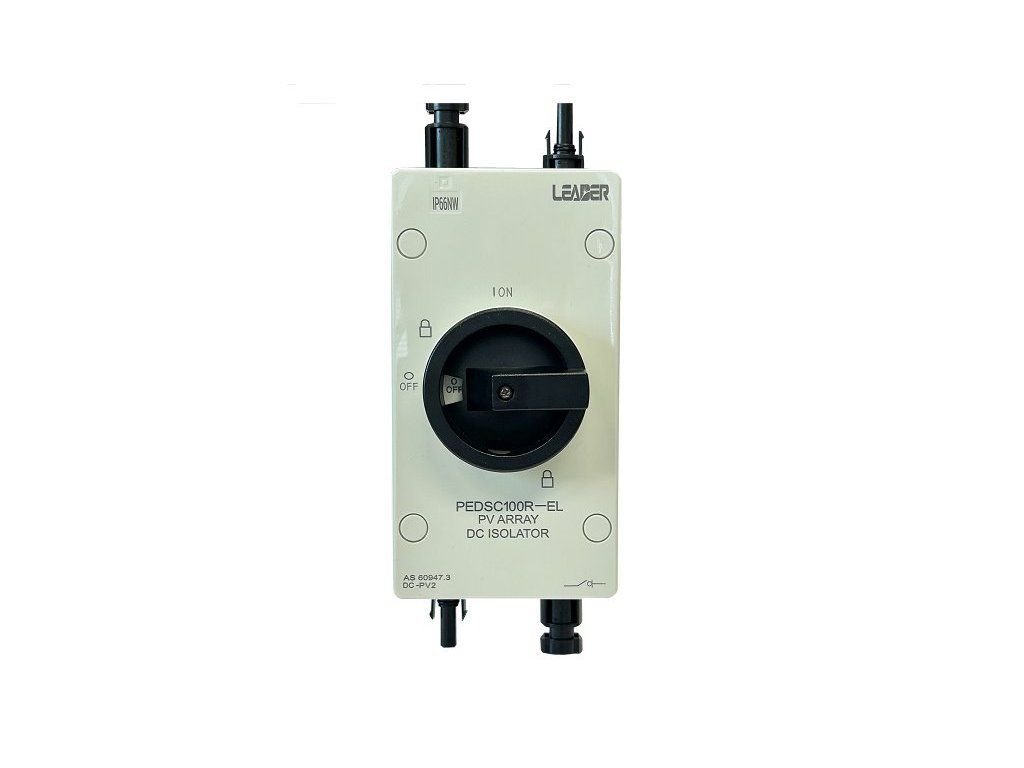

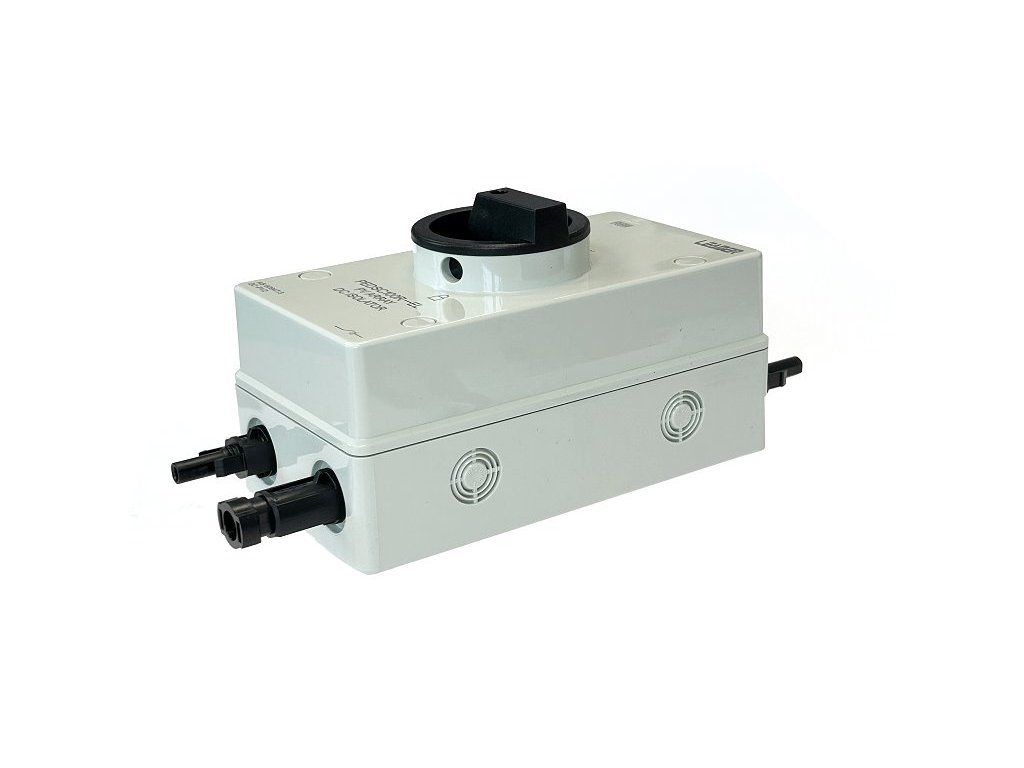

Odpojovač DC/DC AZO DIGITAL pro fotovoltaické instalace 32A / 1000VDC se zhášecí komorou

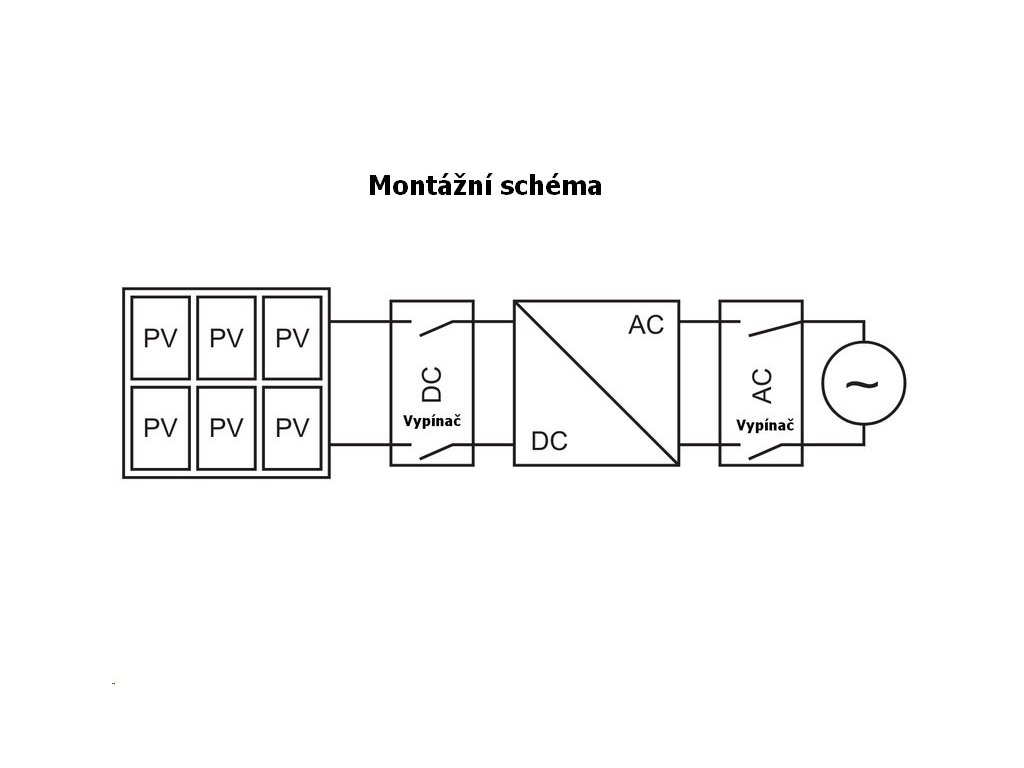

Odpojovač DC/DC je určen pro instalaci v solárních zařízeních a dalších typech zařízení, kde energie pochází například z obnovitelných zdrojů. Jeho hlavním úkolem je odpojit stejnosměrné spotřebiče od zdrojů energie, např. odpojit fotovoltaické panely od střídače.

Odpojovač umožňuje odpojit DC přívod od FV panelů i pod zatížením, neboť obsahuje zhášecí komoru případného elektrického oblouku.

Umožňuje bezpečně odpínat jmenovité proudy a nadproudy. Splňuje podmínky pro bezpečné odpojení. Zároveň slouží jako jištění kladné i záporné DC větve před přetížením (nadproudem, zkratem).

Hlavní vlastnosti

•  dvoupólový odpojovač
•  postříbřené samočisticí kontakty
•  přesný pružinový mechanismus
•  zhášecí komora oblouku
•  pro vnitřní i venkovní instalaci
•  odolnost proti UV záření
•  montáž přímo na stěnu nebo na lištu DIN
•  možnost uzamčení bezpečnostním visacím zámkem
•  robustní konstrukce
•  kvalitní konektory MC4

Díky vysokému stupni krytí IP65 a robustnímu pouzdru odolnému proti UV záření jej lze používat v interiéru i exteriéru. Je vybaven visacím zámkem, který chrání před neoprávněným přístupem.

Speciální pružinový mechanismus použitý v odpojovači, postříbřené samočisticí kontakty a zhášecí komora zaručují dlouhý a bezproblémový provoz.

Kompaktní rozměry a možnost montáže na DIN lištu umožňují snadnou a pohodlnou instalaci.

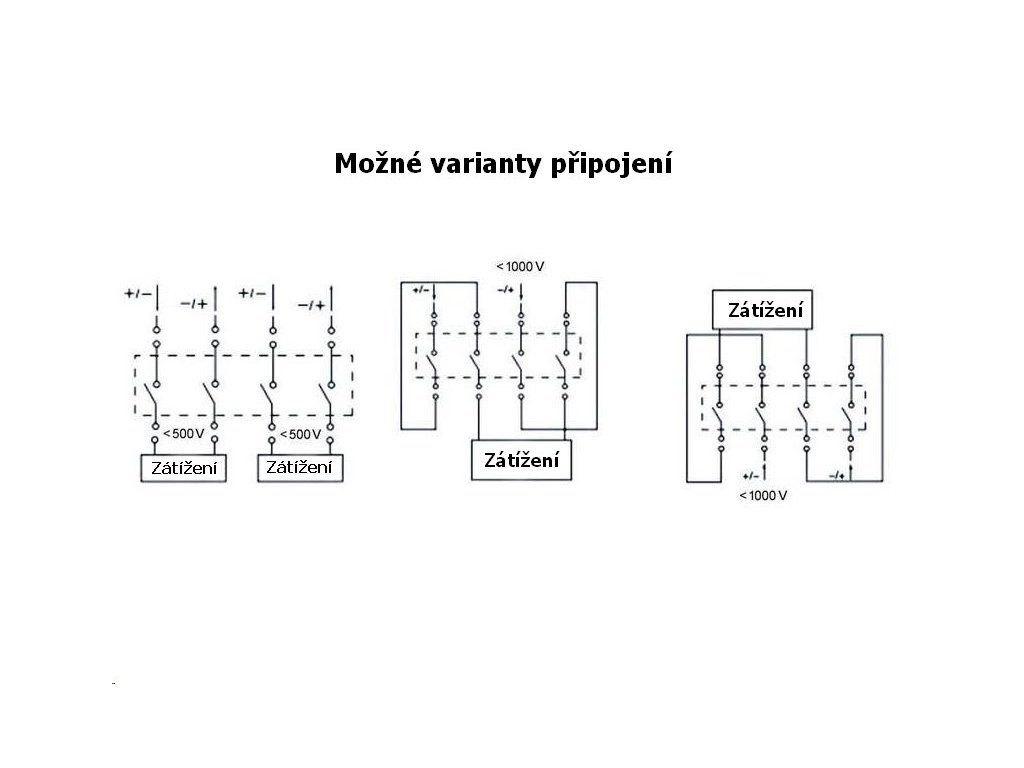

Montáž

Při instalaci fotovoltaických systémů je nezbytné používat kvalitní konektory MC4. Použití nekvalitních konektorů může vést ke vzniku elektrického oblouku na straně stejnosměrného proudu, což může být přímou příčinou požáru. Při instalaci kabelů je velmi důležité zajistit jejich správné vedení a upevnění.

Při instalaci je velmi důležité správné vedení a ochrana. Není vhodné je pokládat na drsný povrch a vyhnout se kontaktu s ostrými hranami. Správné vedení kabelů a vodičů výrazně snižuje riziko požáru.

Po připojení odpojovače DC/DC je třeba zkontrolovat jeho správnou funkci několikerým přepnutím do polohy ON a OFF. Za tímto účelem by měl být spínač několikrát přepnut do polohy ON a OFF, přičemž by měl být zřetelný odpor a charakteristický zvuk „cvaknutí“. Pokud k tomu nedojde, je třeba odpojovač považovat za vadný a okamžitě jej vyměnit. Použití vadného odpojovače může být přímou příčinou požáru!

Technické specifikace

• Jmenovité napětí: 1000 VDC
• Izolační napětí: 1200 VDC
• Impulsní odolnost: 8 kV
• Jmenovitý trvalý proud: 32 A
• Spínací/odpojovací proudová schopnost: až 250 A
• Počet pólů: 2
• Konektory MC4: 2 x 2
• Odolnost proti UV záření: ANO
• Stupeň krytí: IP66
• Provozní teplota: -5°C až +60°C
• Materiál krytu: Polykarbonát
• Rozteč montážních otvorů: 87,6 x 144,2 mm
• Rozměry (V x Š x H): 175 x 104 x 104 mm
• Rozměry s konektory (V x Š x H): 245 x 104 x 104 mm
• Hmotnost: 650 g
