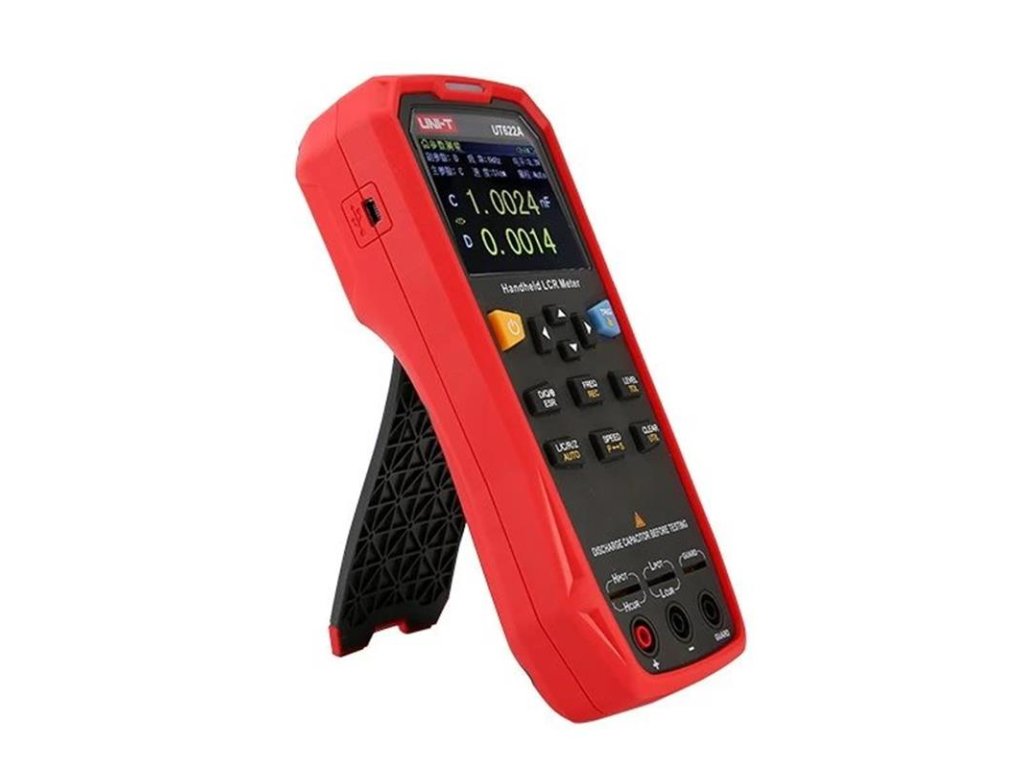

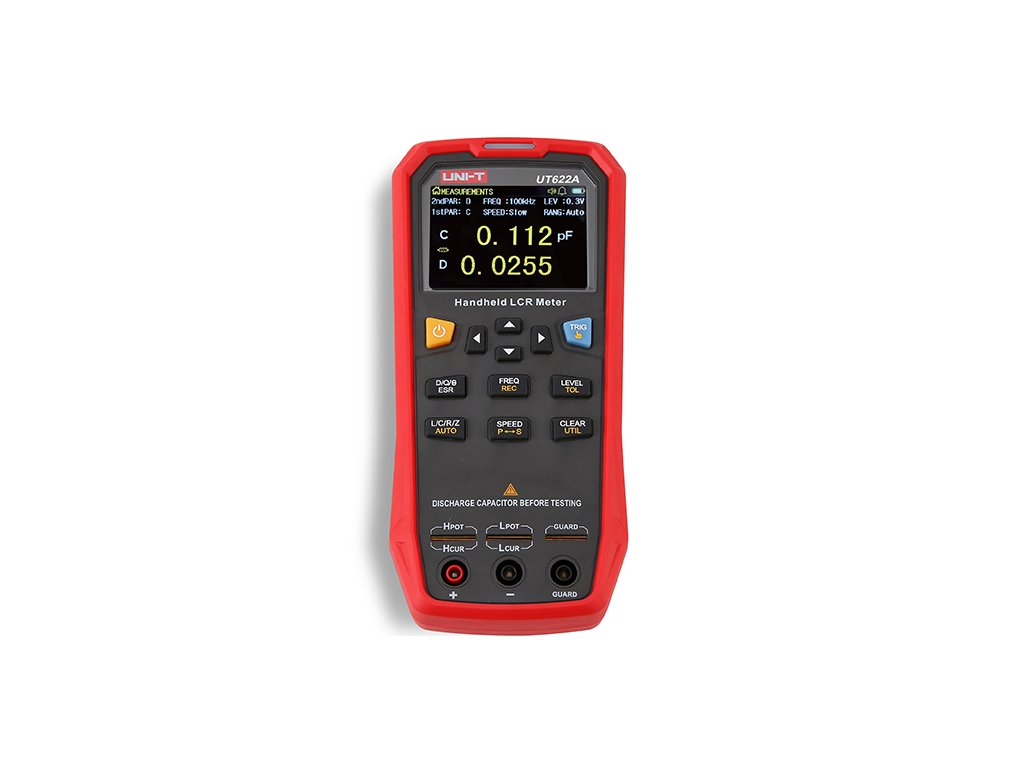

Multimeter UNI-T UT622A

UT622A LRC je ručný multimeter na meranie komponentov - cievok (indukčnosť), rezistorov (odpor) a kondenzátorov (kapacita) a ich sekundárnych vlastností: D (stratový činiteľ), Q (činiteľ kvality), fázový uhol v stupňoch, fázový uhol v radiánoch a ESR (ekvivalentný sériový alebo paralelný odpor).

Parametre komponentov sa merajú pomocou striedavých napätí s voliteľnými frekvenciami 100, 120, 1000, 10000 Hz a voliteľnými amplitúdami 0,1Vrms, 0,3Vrms, 1,0Vrms pri impedancii zdroja výstupného signálu 100Ohm. Najvyššia presnosť merania je 0,1 %.

Prístroj má intuitívny 2,8-palcový TFT LCD displej s nastaviteľným jasom podsvietenia v desiatich krokoch, zabudovanú veľkokapacitnú Li-Pol batériu s kapacitou 1800 mAh a miniUSB konektor na nabíjanie a prenos údajov do PC.

Maximálna hodnota displeja pri meraní primárnych parametrov je 99999 a minimálna hodnota pri meraní sekundárnych parametrov je 0,0001. Režim merania - jednorazové meranie spustené tlačidlom TRI alebo príkazom z počítača; alebo kontinuálne meranie s nastaviteľnou rýchlosťou spustenia testu 20x/s, 5x/s, 2x/s.

Konfigurácia svoriek 2+1 alebo 4+1 (po zakúpení testovacích káblov UTR-L100k-H)

Prístroj je vďaka svojej technologickej vyspelosti vhodný na profesionálne použitie - v spojení s počítačom (PC) vytvára stanicu na triedenie súčiastok podľa zadaných tolerančných parametrov a je použiteľný vo výrobných linkách, laboratóriách a pod.

Technické špecifikácie:

- Ručný merač RLC pre primárne a sekundárne parametre súčiastok
- Veľký podsvietený, intuitívny TFT LCD displej, 10 úrovní jasu
- Dipólový rozsah je maximálne 99999
- Najvyššia presnosť 0,1 %
- Výber komponentov podľa zadanej tolerancie
- Meranie striedavého napätia pri frekvencii 100, 120, 1000 alebo 10000 Hz
- Možnosť voľby amplitúdy napätia 0,1 Vrms, 0,3 Vrms, 1,0 Vrms
- Výber ekvivalentného režimu (pre Z <100Ohm sériový, pre Z >10kOhm paralelný)
- Automatická identifikácia komponentov
- Zabudovaná vysokokapacitná Li-Pol batéria: 1800 mAh
- Napájanie + nabíjanie: adaptér DC 5V ±0,25V, >1A
- Výdrž batérie na jedno nabitie: zvyčajne 8 hodín
- Funkcie v režime zaznamenávania údajov a štatistiky: AVG, MAX, MIN
- Zvukový tón pri stlačení tlačidiel: áno, možno vypnúť/zapnúť
- Tlačidlá možno uzamknúť: áno
- Automatické vypnutie: áno po 5, 15, 30, 60 minútach alebo vypnutie
- Dátové rozhranie: mini USB
- Rýchlosť prenosu dát do PC: 9600/19200/38400 Baud
- Akustický a optický alarm porovnania výsledkov tolerancie: vypnuté, vyhovuje, nevyhovuje
- Výber akustického alarmu: krátke pípnutie, dlhé pípnutie, dve krátke pípnutia
- Resetovanie testera pri otvorenom alebo skratovanom obvode: áno
- Nastavenie hodnoty tolerancie od nominálnej: 1 % až 20 %, predvolené 5 %
- Počítanie komponentov: všetky, vyhovuje, nevyhovuje

- Rozsah merania primárnej impedancie:
- Indukčnosť L: 0,001 µH až 9999,9 H
- Kapacita C: 0,001 pF až 99,999 mF
- Odpor R: 0,0001 Ohm až 99,999 MOhm
- Všeobecná impedancia Z: 0,0001 Ohm až 99,999 MOhm

- Rozsah merania parametrov sekundárnej impedancie:
- Stratový činiteľ D: 0,0001 až 9,9999
- Činiteľ kvality Q: 0,0001 až 99999
- Fázový uhol v stupňoch: -179,9° až 179,99°
- Fázový uhol v radiánoch rad: -3,142 rad až 3,1416 rad
- Ekvivalentné ESR: 0,01 mOhm až 999,99 Ohm

- Displej: podsvietený TFT LCD displej s uhlopriečkou 2,8"
- Rozsah zobrazenia: maximálne 99999
- Presnosť: najlepšie 0,1 %
- Výber súčiastky podľa nastavenej tolerancie: áno
- Meranie napätia: striedavý prúd 100, 120, 1000 alebo 10000 Hz
- Amplitúda napätia: 0,1 Vrms, 0,3 Vrms, 1,0 Vrms
- Prenos údajov do PC: áno, po inštalácii softvéru na PC
- Napájanie: 1800mAh Li-Pol batéria a (alebo) DC adaptér 5V ±0,25V, >1A
- Automatická správa nabíjania: aj keď je zariadenie vypnuté
- Nabíjacie a dátové rozhranie: mini USB
- Prevádzkové prostredie: teplota 5 až 35 °C, vlhkosť ?80 °C
- Hmotnosť bez batérií: 305 g
- Rozmery výrobku (v x š x h): 190 x 90 x 44 mm
- Certifikácia bezpečnosti a EMC: IEC/EN61010-1: 2010, EN61326-2: 2013, EN61326-2-2: 2013

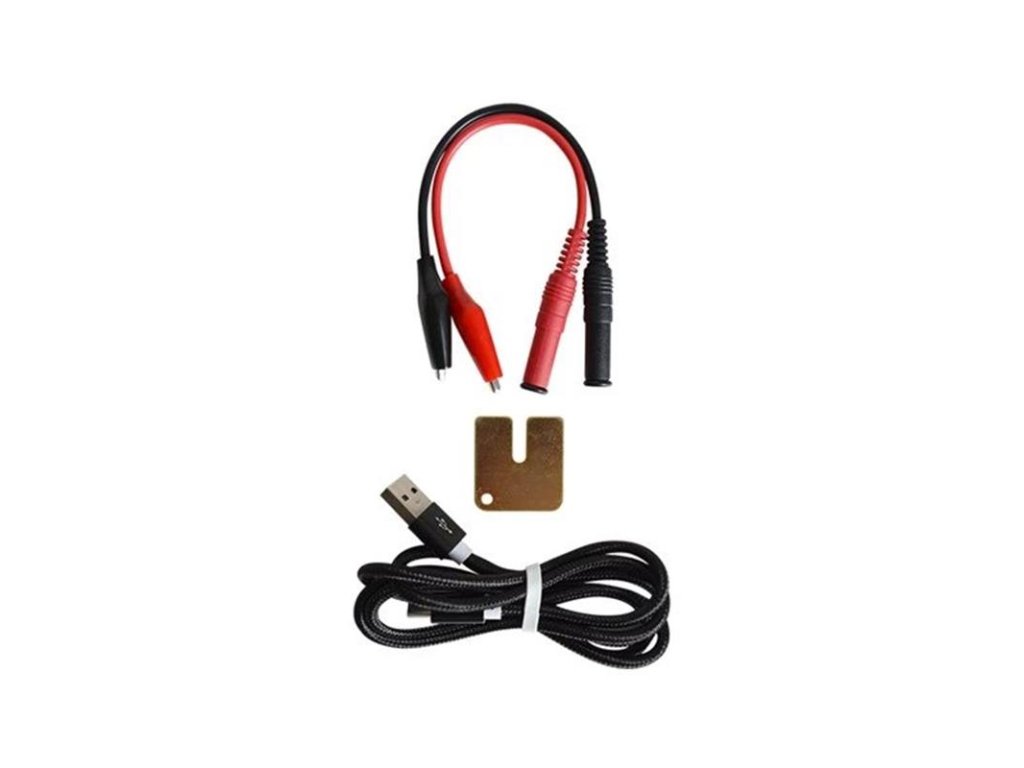

Obsah balenia:

- Merací prístroj
- Kábel s rozhraním USB: 1ks
- Dvojpólové testovacie káble s krokosvorkami UTR-002
- CD (softvér pre PC)
- Pozlátená skratovacia doska UTR-001
- Návod na použitie
