Multifunkční hlídací napěťové relé ELKO HRN-100 v 3F s LCD displejem

Podrobný popis

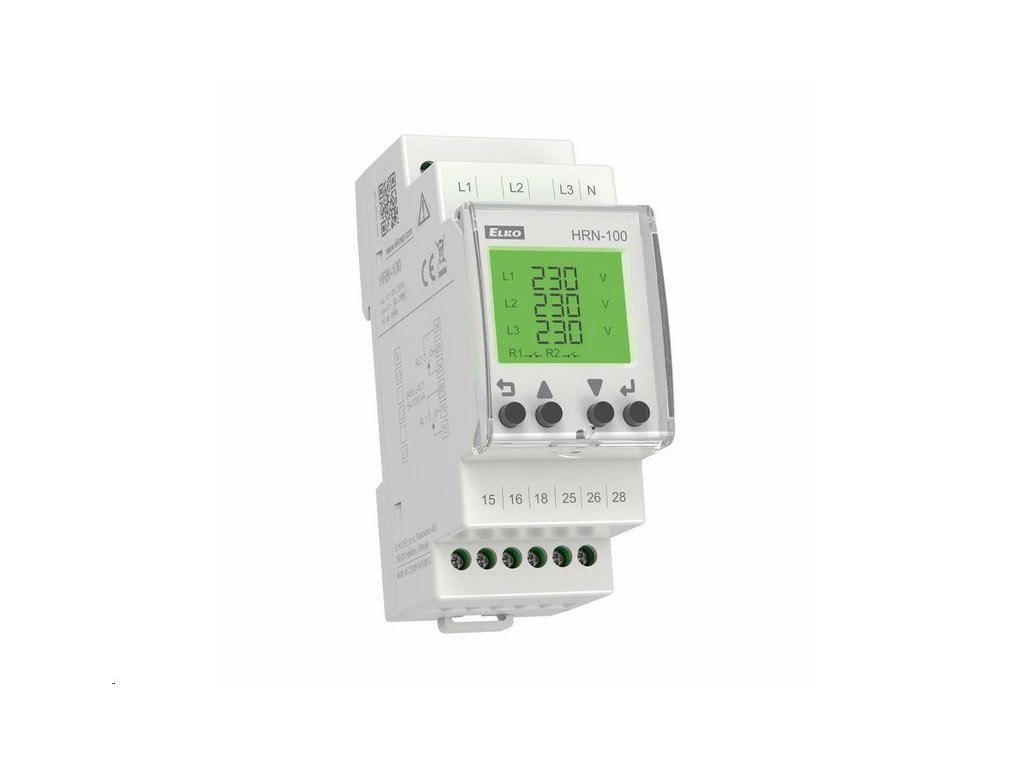

Multifunkční hlídací napěťové relé ELKO HRN-100 v 3F s LCD displejem

Multifunkční a v mnoha směrech univerzální monitorovací relé chrání přístroje a zařízení, zapojené do 3-fázové sítě.

Popis


• 3-vodičové nebo 4-vodičové zapojení (s nulou nebo bez).
• Volitelně monitoruje horní i spodní hodnotu napětí & frekvence v 3-fázových obvodech.
• Umožňuje monitorovat pořadí, výpadek i asymetrii fází vč. přerušení nulového vodiče (pouze u 4-vodičového zapojení).
• Výrobek je napájen pomocí monitorovaného napětí.
• Oba výstupní kontakty mohou být nastaveny individuálně.
• Měří skutečnou efektivní hodnotu střídavého napětí (True RMS).
• Volitelné zpoždění reakce výstupního kontaktu na změřený chybový stav nebo přechod z chybového stavu do OK stavu vč. zpožděné reakce výstupních kontaktů po připojení napájecího napětí.
• Možnost automatického nebo manuálního přechodu z chybového stavu (paměť).
• Volitelné sepnutí nebo rozepnutí výstupního kontaktu při změření chybového stavu (Fail Safe/Non Fail Safe).
• Ochrana heslem před neoprávněnými změnami nastavení.
• Digitální podsvícený displej s možností sledování aktuálního stavu sítě vč. případných poruch.
• Posledních pět chybových stavů se ukládá do historie, kterou si je možné zpětně zobrazit.
• Plombovatelný průhledný kryt displeje a ovládacích prvků.


Technické parametry


• Napájecí a hlídané napětí: U_LL = 3 ~ 155-500 V (AC 45-65 Hz)
                                             U_LN = 3 ~ 90-288 V (AC 45-65 Hz)
• Příkon: max. 5 VA
• Počet kontaktů: 2x přepínací, 5A (AgSnO₂)
• Indikace výstupu: na displeji, ikona R1 a R2
• Upevnění: DIN lišta EN 60715
• Krytí: IP20 kryt a svorky / IP40 přední panel s krytem
• Rozměr: 90 x 36 x 66.5 mm
• Hmotnost: 132 g

Upozornění

Přístroj je konstruován pro připojení do 3-fázové sítě střídavého napětí a musí být instalován v souladu s předpisy a normami platnými v dané zemi. Instalaci, připojení, nastavení a obsluhu může provádět pouze osoba s odpovídající elektrotechnickou kvalifikací, která se dokonale seznámila s návodem a funkcí přístroje.

Přístroj obsahuje ochrany proti přepěťovým špičkám a rušivým impulsům v napájecí síti. Pro správnou funkci těchto ochran však musí být v instalaci předřazeny vhodné ochrany vyššího stupně (A, B, C) a dle normy zabezpečeno odrušení spínaných přístrojů (stykače, motory, induktivní zátěže apod.).

Před zahájením instalace se bezpečně ujistěte, že zařízení není pod napětím a hlavní vypínač je v poloze “VYPNUTO”. Neinstalujte přístroj ke zdrojům nadměrného elektromagnetického rušení. Správnou instalací přístroje zajistěte dokonalou cirkulaci vzduchu tak, aby při trvalém provozu a vyšší okolní teplotě nebyla překročena maximální dovolená pracovní teplota přístroje.

Pro instalaci a nastavení použijte šroubovák šíře cca 2 mm. Mějte na paměti, že se jedná o plně elektronický přístroj a podle toho také k montáži přistupujte. Bezproblémová funkce přístroje je také závislá na předchozím způsobu transportu, skladování a zacházení. Pokud objevíte jakékoliv známky poškození, deformace, nefunkčnosti nebo chybějící díl, neinstalujte tento přístroj a reklamujte ho u prodejce. S výrobkem se musí po ukončení životnosti zacházet jako s elektronickým odpadem.
