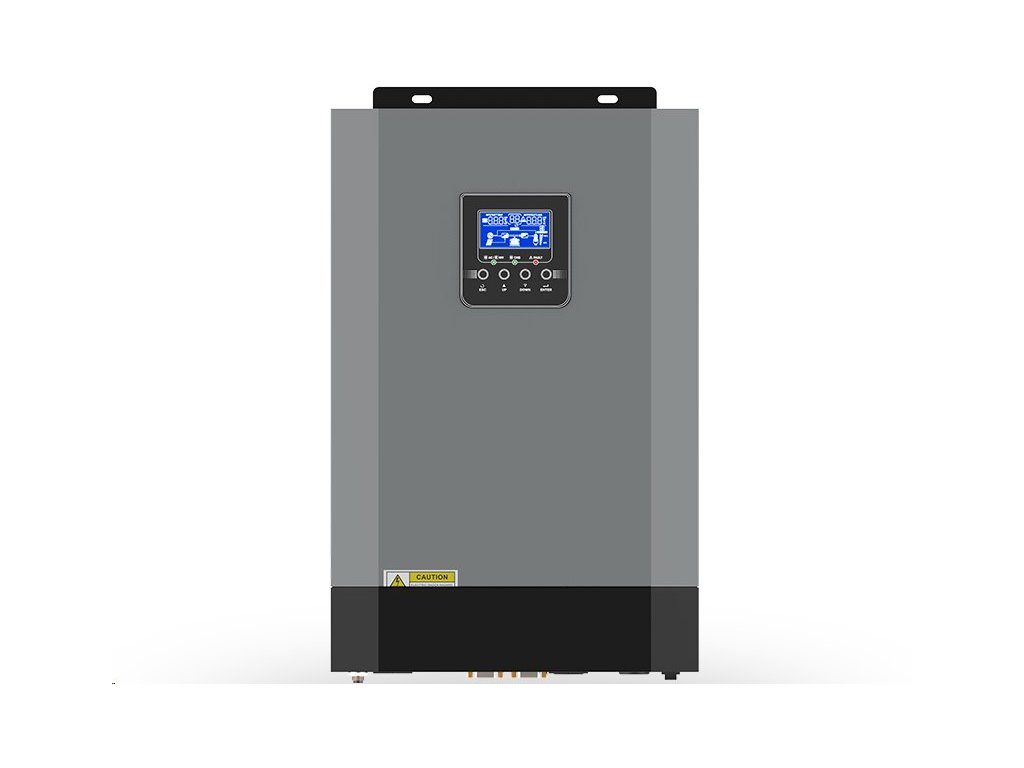

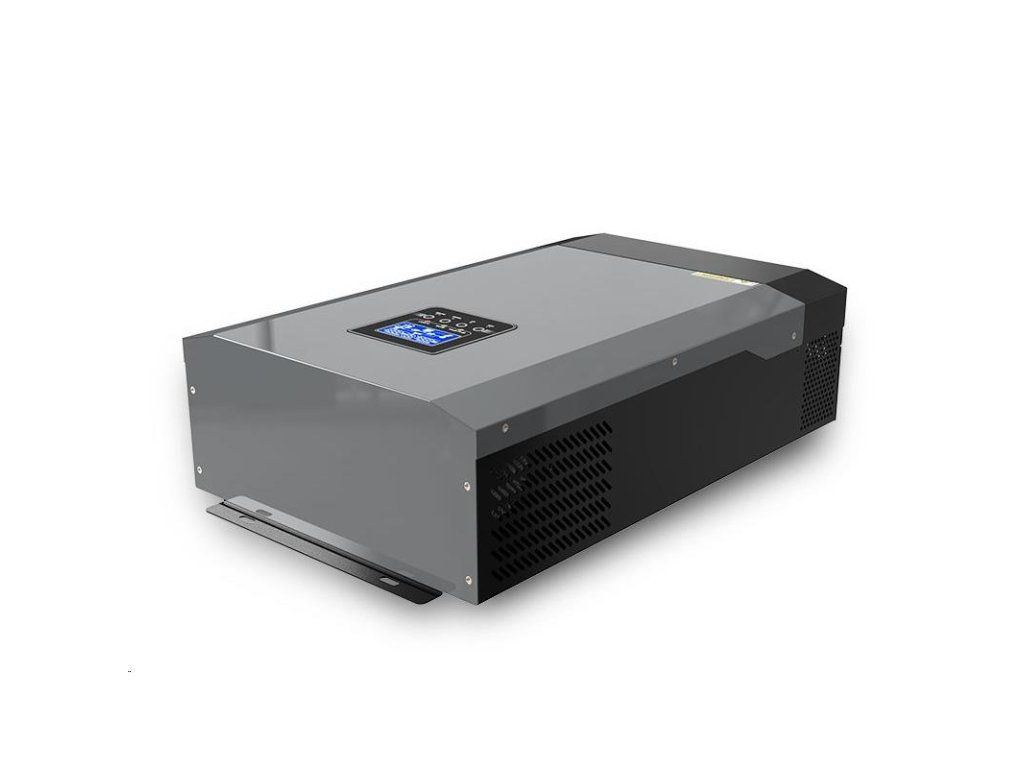

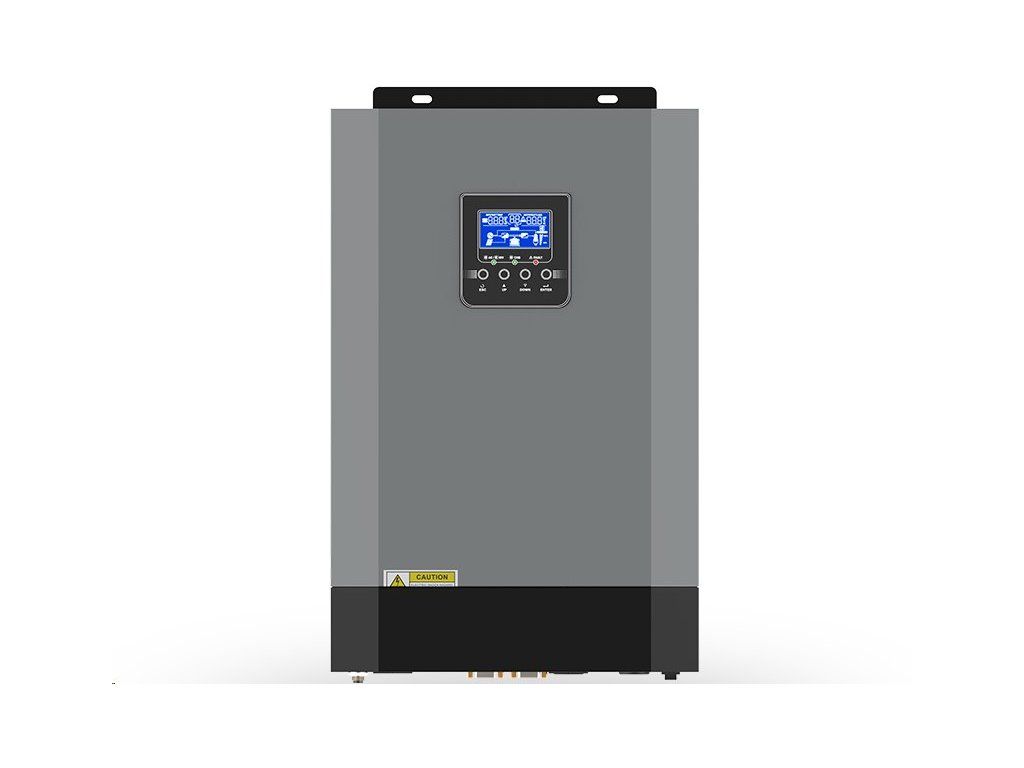

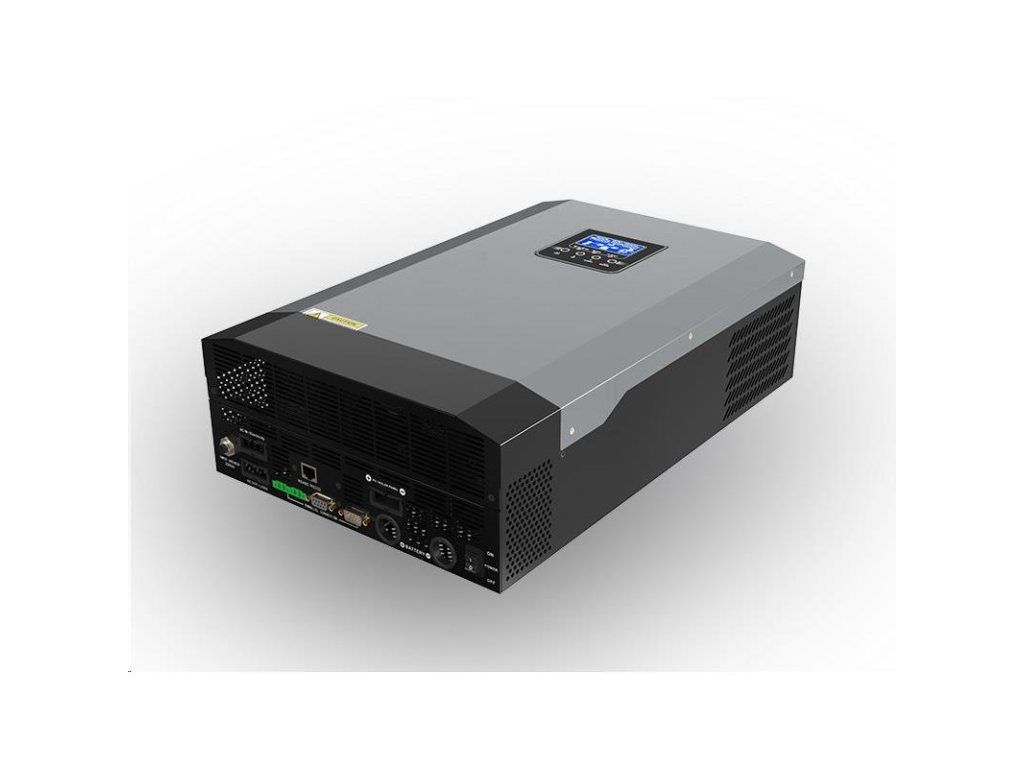

MPS-5500H, hybridný menič napätia 5,5 kW/48 V
Kód: TIP-04230588
Podrobný popis
MPS-5500H, hybridný menič napätia 5,5 kW/48 V
Zariadenie je kombináciou meniča s čistou sínusovou vlnou, UPS a regulátora MPPT pre solárne panely. Ide teda o záložný zdroj so zálohovaním verejnej siete alebo generátora, nabíjačkou batérií a regulátorom MPPT pre solárne panely, pričom prioritu zálohovania možno nastaviť aj opačne, t. j. prioritu verejnej siete a zálohovanie batérií alebo fotovoltických panelov.
Hlavné funkcie
výkon 5500VA/5500W.
• Čistý sínusový výstup, výstupný účinník 1,0.
• Programovateľná priorita výkonu pre fotovoltaiku, batériu alebo sieť.
• Používateľsky nastaviteľný nabíjací prúd a napätie.
• Široký vstupný rozsah PV (120 Vdc -500 Vdc), 110 A MPPT SCC.
• Prevádzka bez batérie počas slnečného dňa.
• Používajte s lítiovou batériou.
Hlavné parametre zariadenia
systémové napätie 48 V
• Menič s čistou sínusovou vlnou
• Nabíjací prúd batérie počas sieťovej prevádzky max. 40A, prednastavený 30A
• Nabíjací prúd počas prevádzky solárneho panelu: max. 110A
• Nastaviteľná priorita AC alebo BAT
• Kompatibilný s napätím generátora alebo elektrickej siete, striedač je fázovaný so vstupom AC
ochrana proti preťaženiu, skratu a vybitiu batérie
• Automatický reštart po preťažení
• Inteligentná nabíjačka batérií
• Použiteľné batérie: predovšetkým akékoľvek olovené batérie (AGM, AGM GEL)
• Pre LiFePO4 je potrebné nastaviť potrebné parametre v režime USE - len pre skúsených používateľov
• Mäkký štart pre postupné spúšťanie záťaže
• Spotreba energie v pohotovostnom režime 10 W
• Solárne panely s napätím naprázdno 120–450 V a prúdom max. 20 A (max. 6000 W)
Technické údaje
| Model | MPS-5500H | |
| Nominálny výkon | 5500VA/5500W | |
| Vstupné napätie | 230VAC | |
| Rozsah voliteľného vstupného napätia | 170-280VAC (pre osobné počítače) 90-280 VAC (pre domáce spotrebiče) |
|
| Rozsah vstupnej frekvencie | 50Hz/60Hz(Auto) | |
| Riadenie výstupného napätia AC (režim batérie) | 230VAC±5% | |
| Výstupný prepäťový výkon | 11000VA | |
| Výstupná účinnosť (Peak) pri INV | 97% | |
| Výstupná účinnosť BAT (Peak) pri INV | 94% | |
| Výstupný čas prenosu | 10ms(pre osobné počítače) 20 ms (pre domáce spotrebiče) |
|
| Výstupný priebeh | Čistý sínusový priebeh | |
| Napätie batérie | 48VDC | |
| Napätie plávajúceho nabíjania | 54VDC | |
| Ochrana proti prepätiu | 63VDC | |
| Max. nabíjací prúd | 80A | |
| Max. výkon fotovoltaického poľa | 6000W | |
| Rozsah pracovného napätia MPT@ | 120-500VDC | |
| Max napätie otvoreného obvodu fotovoltaického poľa | 500VDC | |
| Max. nabíjací prúd | 110A | |
| Max. účinnosť | 98% | |

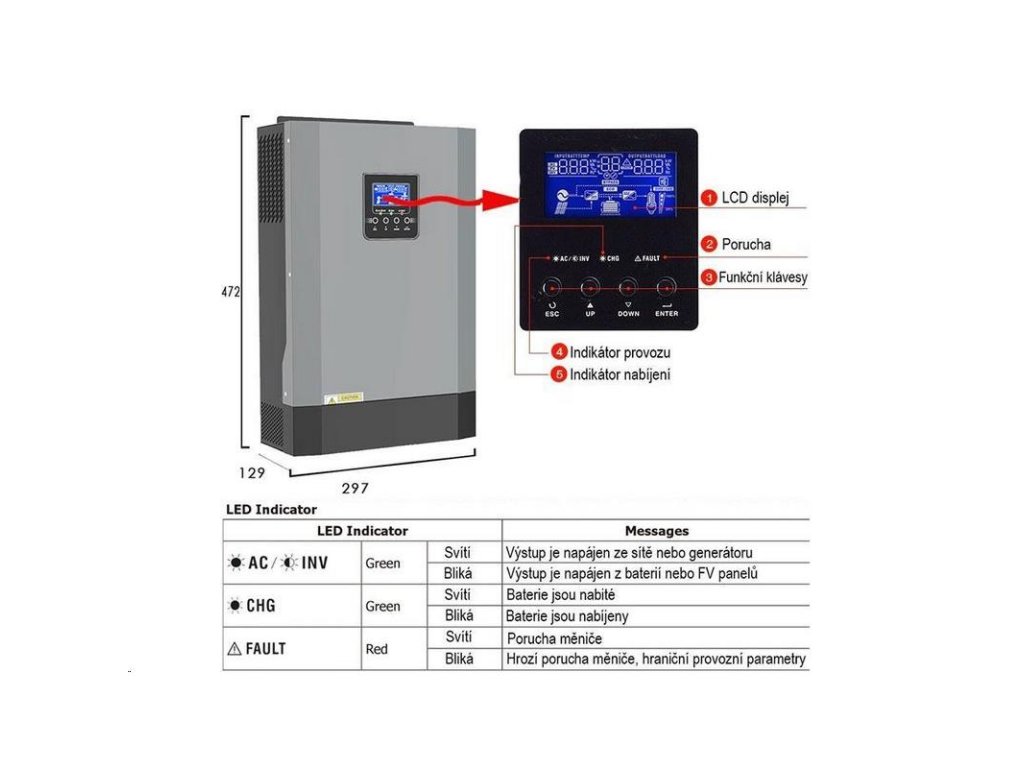

| Rozmery D*Š*V | 472*297*129mm | |
| Hmotnosť | 14 kg | |
| Komunikačné rozhranie | RS485/RS232(Standard) Diaľkové ovládanie LCD/WIFI(voliteľné) |
|
| Vlhkosť | 5% až 95% relatívna vlhkosť (nekondenzujúca) | |
| Prevádzková teplota | 0°C až 55°C | |
| Teplota skladovania | -15°C až 60°C |
Upozornenie
Nie je možné paralelné alebo trojfázové pripojenie.
Minimálne napätie z fotovoltaických panelov pre bezproblémovú prevádzku: 160 V.
Optimálne napätie FV panelov pre bezpečnú prevádzku: 250–300V.
Maximálne napätie PV panelov: 500V –neodporúča sa z dôvodu potreby sériového zapojenia viac ako 10 panelov. V takýchto prípadoch sú stringre náchylné na výpadky v dôsledku zatienenia jedného z takto zapojených panelov.
Hodnoty zobrazené na displeji sú len orientačné a sú relevantné len vtedy, keď je pripojená záťaž.
Striedač je určený na použitie len v sieťach TN-S alebo TN-C-S podľa aktuálne platných noriem. Pri použití v sieťach TN-C (dvojvodičové, fáza + pracovný uzemňovač) hrozí riziko poškodenia alebo nesprávnej prevádzky zariadenia.
Toto zariadenie môže inštalovať len oprávnená osoba - osvedčenie z vyhlášky č. 50/1978 Zb. a elektroinštalatér fotovoltaických systémov (26–014-H). Nesprávne nastavenie striedača môže viesť k jeho poškodeniu. Reklamácie z dôvodu nesprávneho nastavenia nemôžu byť uznané.
