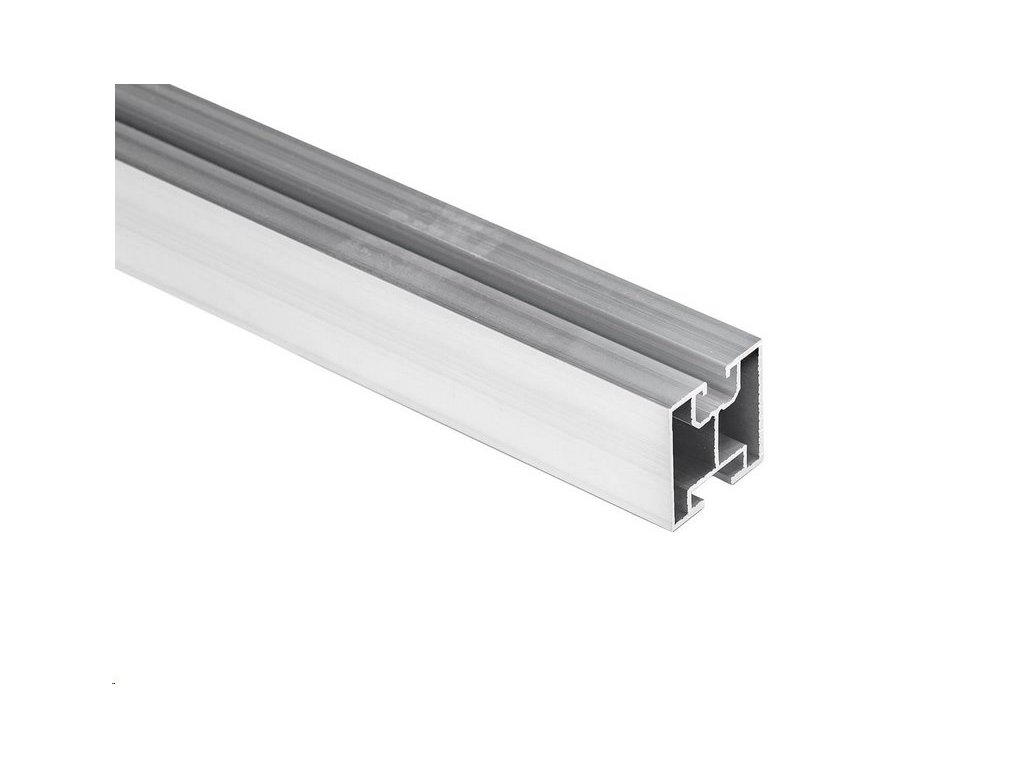

Montážní hliníkový profil H 40x40, délka 4.80m pro kladívkový šroub (T)
Kód: H40X40X4.80MTSROUB![100 000 + produktov](https://cdn.myshoptet.com/usr/www.elu.sk/user/banners/icon1-17.png?65f1ecad)
![Doprava zadarmo](https://cdn.myshoptet.com/usr/www.elu.sk/user/banners/icon1-16.png?65f1ed30)
![Slovenský e-shop](https://cdn.myshoptet.com/usr/www.elu.sk/user/banners/icon1-18.png?65f1ec74)
Podrobný popis
Montážní hliníkový profil H 40x40, délka 4.80m pro kladívkový šroub (T)
Hliníkový profil pro montáž fotovoltaických panelů pro šroub M10 s kladivkovou hlavou T.
Profily je možné odebrat osobně na prodejně velkoobchodu v Ostravě - Muglinově nebo je zasíláme přes TOPTRANS - individuální nacenění podle množství a vzdálenosti.
Montážní profil je vyroben z hliníkové slitiny nejvyšší kvality. Vysoká přesnost výroby a zvýšená tloušťka stěny zajišťují bezpečné a trvanlivé upevnění zařízení pro solární energii.
Lišta byla přizpůsobena pro upevnění fotovoltaických panelů pomocí středových a koncových držáků. K připevnění panelů na profil potřebujete středové a koncové úchyty/svorky, které k profilu připevníte imbusovými šrouby M8 a čtvercovými maticemi M8, které jsou prodávány samostatně - viz doporučené příslušenství.
Držáky se připevňují k hornímu kanálu lišty pomocí imbusových šroubů M8 a posuvného prvku do drážky M8 s pružinovou kuličkou - viz doporučené příslušenství.
Spodní kanál (pro kladívkový T šroub) umožňuje upevnění profilu na:
• montážní adaptéry pro dvojité šrouby
• střešní konzoly
• držáky nebo jiné montážní prvky

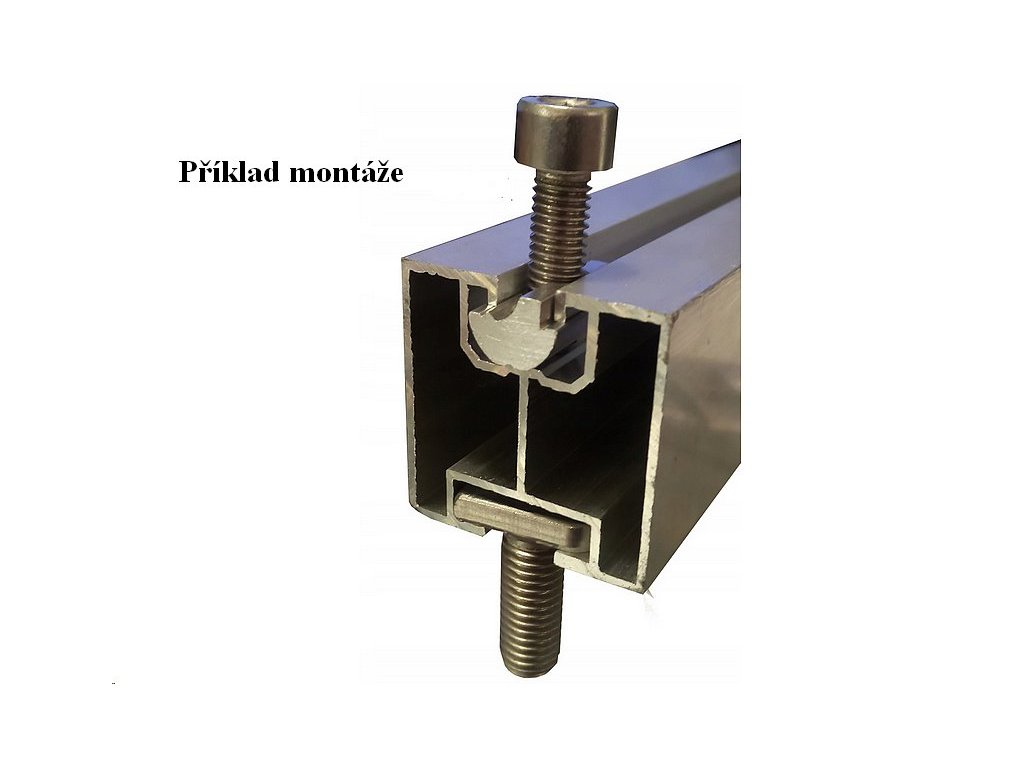

Montáž profilu k hákům/držákům
Provádí se pomocí šroubů M10 s kladívkovou T hlavou a matice M10 s ozubeným límcem - viz doporučené příslušenství.
Pro jeden profil o délce 2.20 m stačí při standardních podmínkách 2 háky či držáky (v závislosti na typu střechy). V podmínkách silného větru nebo větší sněhové pokrývky doporučujeme instalovat profil na 3 háky/držáky.

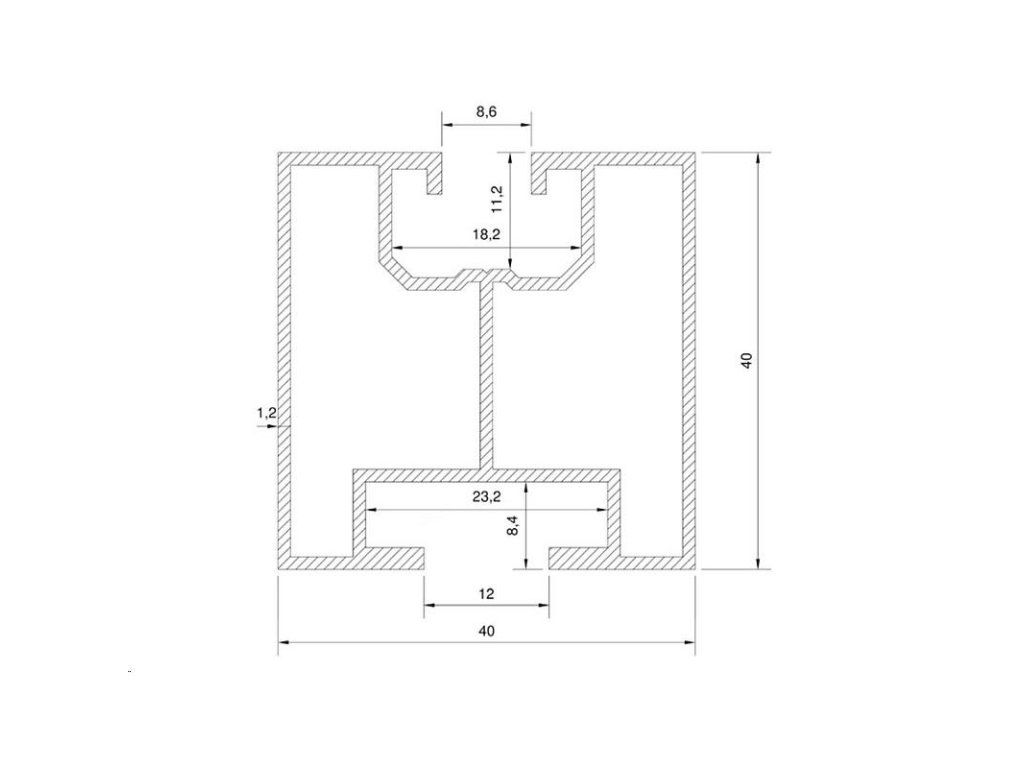

Technické údaje
• délka: 4800 mm
• výška: 40 mm
• šířka: 40 mm
• tloušťka profilového plechu: 1.2 mm
• hmotnost profilu: xx kg
Výhody použití profilů 40x40:
• snadná a rychlá montáž
• vysoká síla
• lehkost konstrukce
• není třeba vrtat do profilů a panelů
• estetika a vysoká kvalita
Použití montážních profilů
• šikmé střešní konstrukce
• konstrukce plochých střech
• pozemní stavby
Materiál profilu
Hliník 6060 T6, který je přibližně o 30 % pevnější než hliníková slitina 6060 PA38.
Příslušenství pro montáž profilu
Spodní kanál
Spodní kanál v pv profilu 40x40 mm umožňuje montáž na šikmou střechu, plochou střechu nebo pozemní konstrukci. Díky použití šroubu M10 s kladívkovou hlavou T můžeme profil přišroubovat k montážním prvkům, jako jsou střešní držáky, montážní trojúhelníky nebo adaptéry. Podle potřeby lze k montáži použít šrouby M10 různých délek. (M10x25, M10x30)
Horní kanál
Na horní kanál můžeme namontovat středové nebo koncové svorky, které fotovoltaické panely přitlačí a přidrží. Svorky se montují pomocí imbusových šroubů M8 a matice M8. (M8x25, M8x30, M8x35)
Dodatočné parametre
Kategória: | NEZARADENE |
---|---|
Záruka: | 24 |
Hmotnosť: | 3.7 kg |
