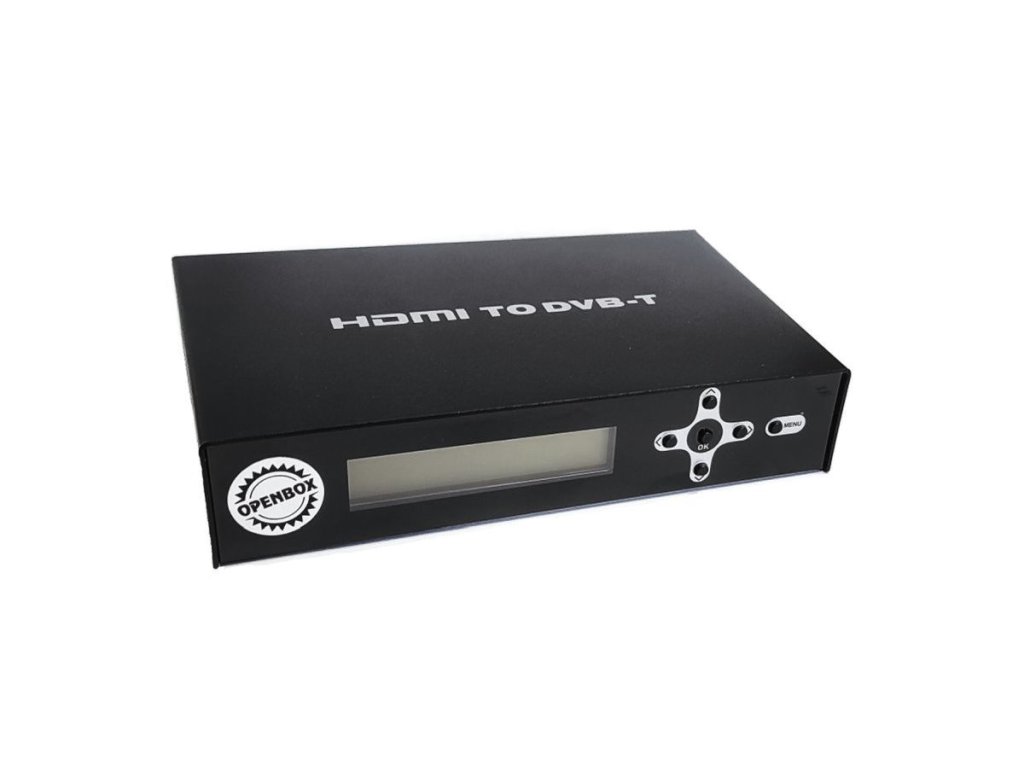

Modulator Openbox MOD-M4 HDMI na DVB-T, MPEG-2 Full HD, H.264

Podrobný popis

Modulator Openbox MOD-M4 HDMI na DVB-T, MPEG-2 Full HD, H.264

Modulátor Openbox MOD-M4 je multifunkčné zariadenie, ktoré moduluje vstupný audio/video signál privádzaný do konektora HDMI do štandardu DVB-T.
Zariadenie je jednokanálový modulátor. To znamená, že k nemu je možné pripojiť jeden zdroj signálu.
Vysoká kvalita obrazu je zaistená kompresiou kodeku H.264 a maximálnou prenosovou rýchlosťou 24 Mbit/s.
Možnosti konfigurácie umožňujú pridať výstupný tok do existujúcej inštalácie DVB-T spôsobom zvoleným správcom.

Zdrojom signálu môžu byť okrem iného: multimediálne prehrávače, DVR rekordéry, Blu-ray prehrávače, PC alebo STB dekodéry.
Modulátor je teda možné použiť na distribúciu obsahu najvyššej kvality v štandarde DVB-T
cez koaxiálny kábel v televíznych inštaláciách a priemyselných monitorovacích inštaláciách.
Použitie modulátora umožňuje integráciu s pozemnou televíznou inštaláciou.
Stáva sa, že distribúcia DVB-T signálu v kombinácii s akýmkoľvek A/V zdrojom v koaxiálnom kábli (po jeho prvej konverzii na RF signál)
je oveľa jednoduchšie a lacnejšie ako iné riešenia-zvlášť keď má signál dosiahnuť mnoho prijímačov.
Taká je situácia napríklad v predajniach TV, kde modulátory HDMI-> DVB-T používané na zobrazenie HD materiálov
na niekoľkých desiatkach prijímačov sú výbornou alternatívou k rozbočovačom a desiatkam HDMI káblov.

Parametre:
-Vstup 1x HDMI
-HDMI Loop-výstupný konektor 1x HDMI
-Koaxiálny výstup Štandardný DVB-T
-Podporované vstupné HDMI rozlíšenie: 480i@60Hz, 480p@60Hz, 576i@50Hz, 576p@50Hz, 720p@50/60Hz, 1080i@50/60Hz, 1080p@50/60Hz
-Video kódovanie H.264
-Prenosová rýchlosť videa 1~24Mbps
-Audio formát MPEG a AAC (44,1 kbps, 48 kbps)
-Kódovanie zvuku MPEG2
-MER 37 dB
-Prenosová rýchlosť zvuku 64, 96 128, 192, 256 320 Kbit/s
-Upraviteľné polia TSID (ID transportného toku), ONID (ID pôvodnej siete), ID siete, názov služby, ID služby, režim LCN a ID LCN (číslo logického kanálu)
-Štandardné DVB-T COFDM
-Ochranný interval 1/4, 1/8, 1/16, 1/32
-Konštelácia 16QAM, 64QAM a QPSK
-Šírka pásma 6M, 7M a 8M
-FEC 1/2, 2/3, 3/4, 5/6, 7/8
-Prepravná sadzba 2K a 8K
-Signál TMDS 0,5-1,5 Vp-p (TMDS)
-DDC signál 5Vp-p(TTL)
-ESD ochrana IEC61000-4-2
-Frekvencia 177,5 až 866 MHz
-Maximálna efektívna bitová rýchlosť: 24M bitov
-Útlm <2dBm
-RF výstup Príkon (TX)-10dBm-13dBm
-RF rozhranie 75 Ohm typ F
-Požadovaný koaxiálny kábel RG6, RG7, RG11
-Ovládanie tlačidlom MODE
-Čas oneskorenia 200~300 ms (závisí od dekódovacích schopností prijímačov)
-Puzdro ferozliatina + PC panel
-Rozmer produktu (D׊×V mm) 158x115x33mm
-Čistá hmotnosť 520g
-Napájanie 12V/1A
-Príkon <7W
-Prevádzková teplota 0~50 °C
-Skladovacia teplota 10~70 °C
-Relatívna vlhkosť 0%-90% bez kondenzácie
