MEGASAT HD7 COMBO DVB-S/S2/T/T2/C/C2/DAB/DAB+

Podrobný popis

MEGASAT HD7 COMBO DVB-S/S2/T/T2/C/C2/DAB/DAB+

Profesionálny kombinovaný merací prístroj, ktorý umožňuje merať digitálne satelitné, pozemné a rádiové signály vrátane podpory kodeku H.265. Je vybavený vynikajúcim displejom AMOLED, ktorý má skvelú viditeľnosť aj na priamom slnečnom svetle a umožňuje zobrazenie kanálov FTA.

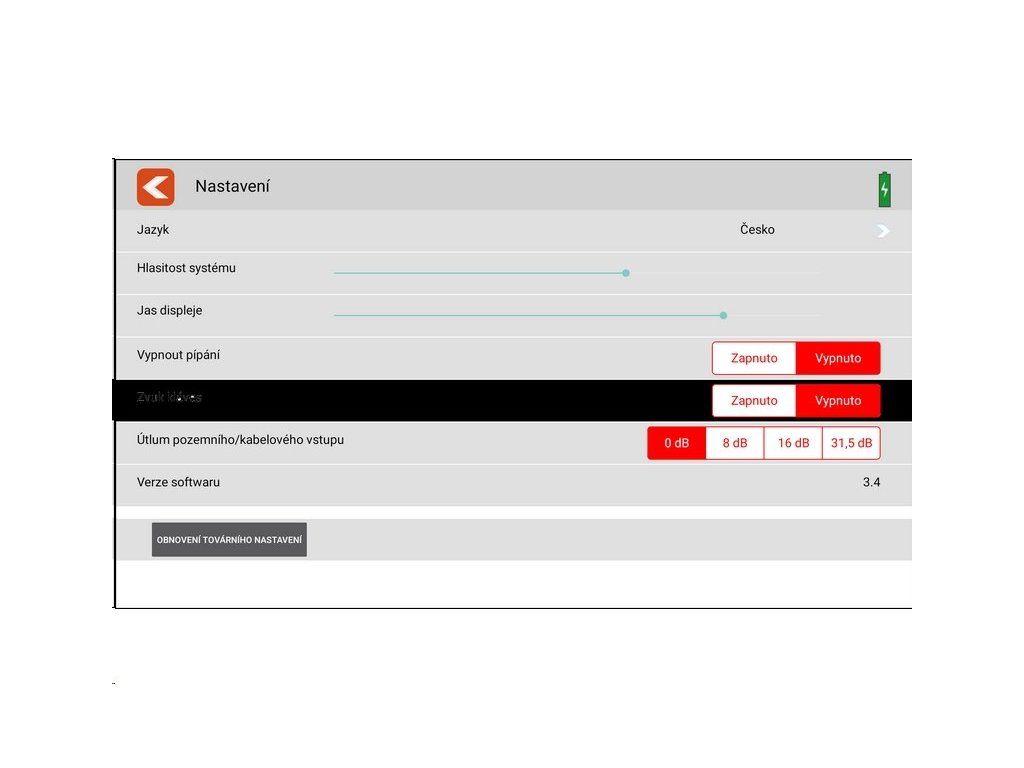

Meter menu je k dispozícii v češtine, slovenčine, angličtine, nemčine, poľštine a ďalších jazykoch

HLAVNÉ FUNKCIE PRODUKTU

 Meranie signálov DVB-S/S2/C/C2/T/T2/DAB/DAB+.
• Podpora kodeku H.265/HEVC
• Spektrum a konštelácia.
•  Automatická detekcia satelitov (NIT).
•  Meranie a kontrola príkazov prepínania DiSEqC.
•  Veľký dotykový 8,9" (22,6 cm) farebný displej AMOLED.
vizuálna a zvuková indikácia úrovne signálu.
•  Vstavané LED svetlo (inštalácia v podmienkach slabého osvetlenia).
• Prehľadné štruktúrované EN/SK menu - funkcie merania sú ľahko dostupné.
• Kompletný kryt z robustného a kvalitného hliníka.
•  USB pripojenie na aktualizáciu firmvéru a ukladanie zoznamu vysielačov a nameraných údajov.
DVB-S: CNR / LKM / CBER / LBER / PWR úroveň / kvalita dBµV / dBm.
• DVB-T: PWR / CBER / LBER / MER / TS Bitrate / TSID / ONID.
•  DVB-C: PWR / CNR / LBER / CBER / ONID / TSID / TS Bitrate.
•  DAB+: dBµV, SNR, CNR, ACQ, EID.

Úvod...

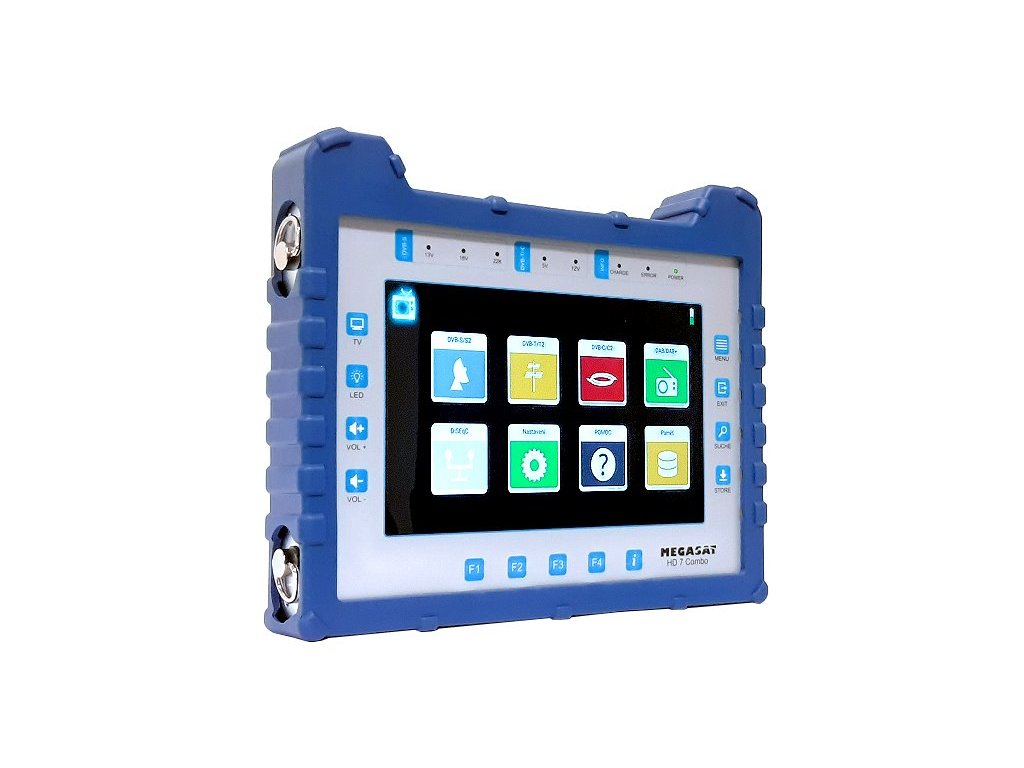

Megasat HD 7 Combo umožňuje merať všetky prijímané signály (satelitné, káblové, pozemné, DAB+) pomocou 8,9-palcového dotykového displeja.

Diagram spektra a konštelácie na analýzu chýb, automatická detekcia satelitov (NIT). Integrovaný prijímač s prehrávaním živého televízneho vysielania, LED svetlo na zadnom paneli, monitor DiSEqC na čítanie príkazov na prepínanie zariadení.


Rýchle a spoľahlivé vyhľadávanie signálu

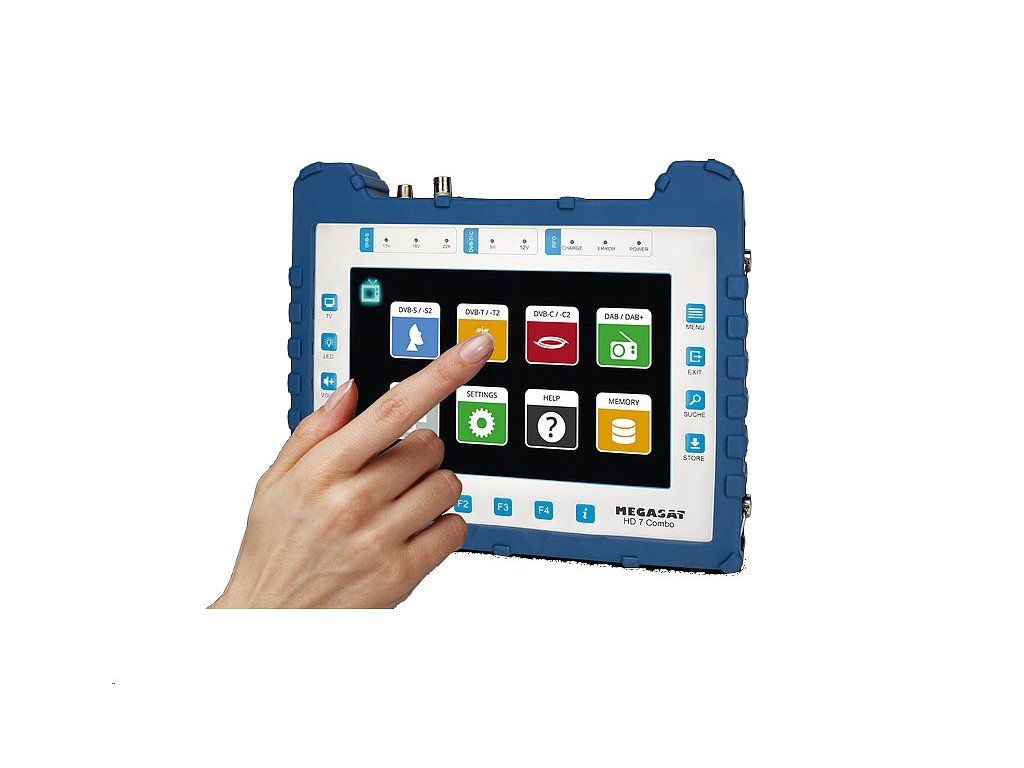

Televízne a rádiové signály je možné merať. Ponúka presné merania pre satelitnú, káblovú/pozemnú televíziu (vrátane DVB-T2 HD). Pomocou meraní DAB/DAB+ možno vykonávať aj merania digitálneho rozhlasu. Celý kryt je vyrobený z robustného a kvalitného hliníka, do ktorého bol integrovaný 8,9-palcový farebný dotykový displej.

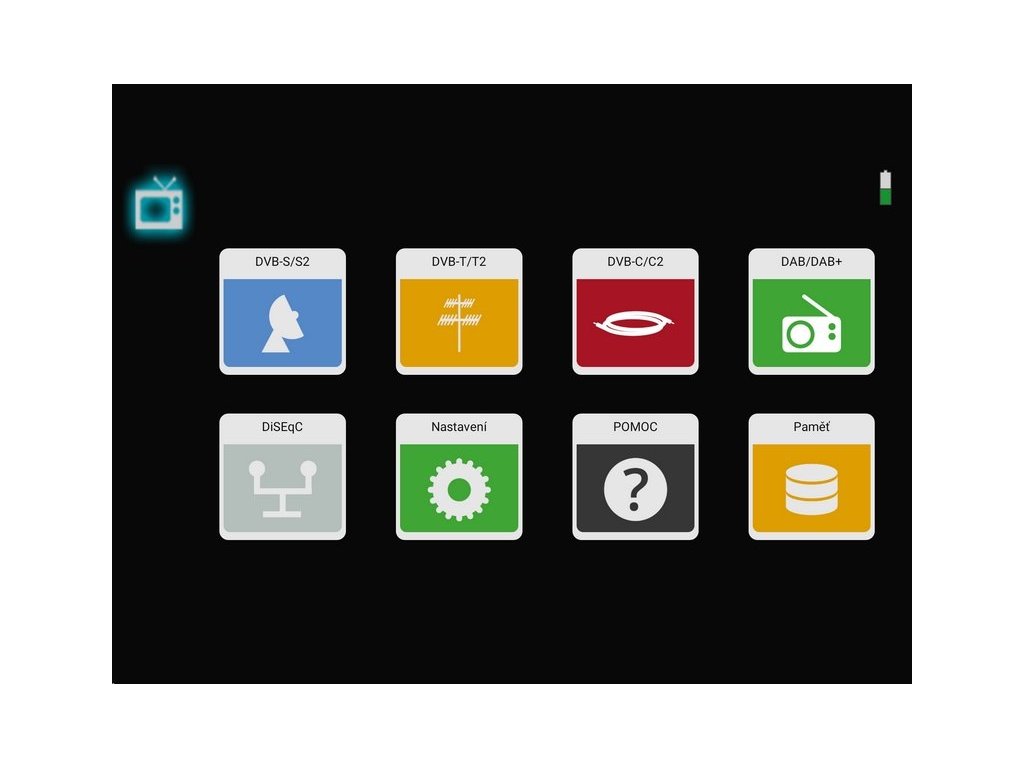

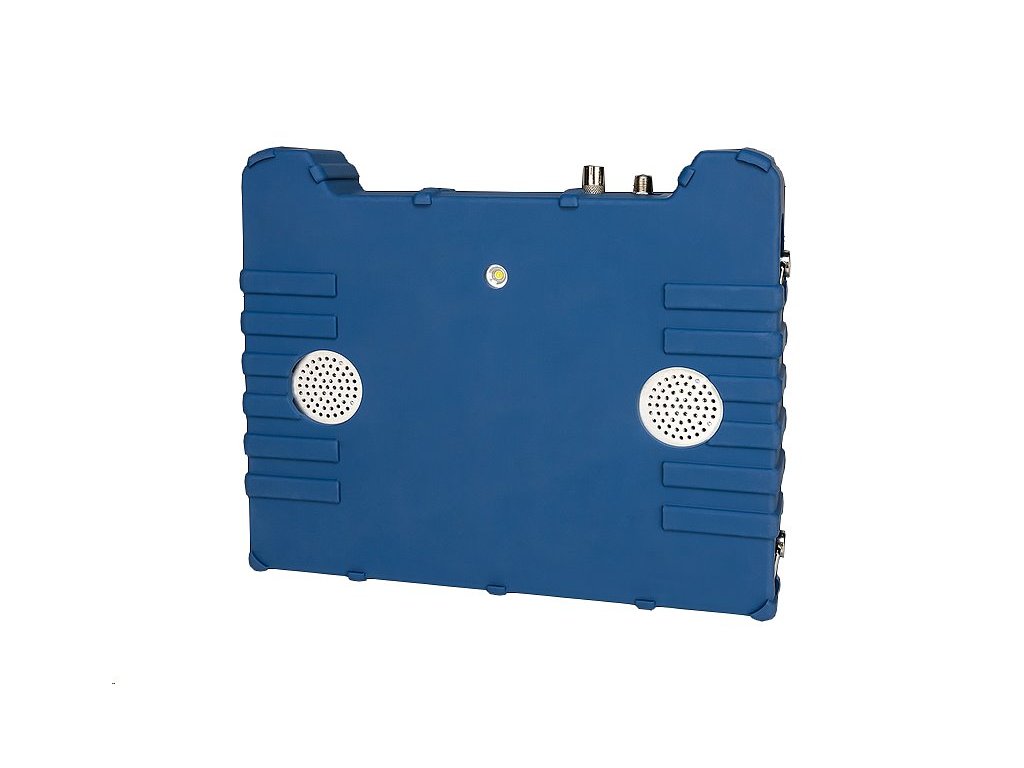

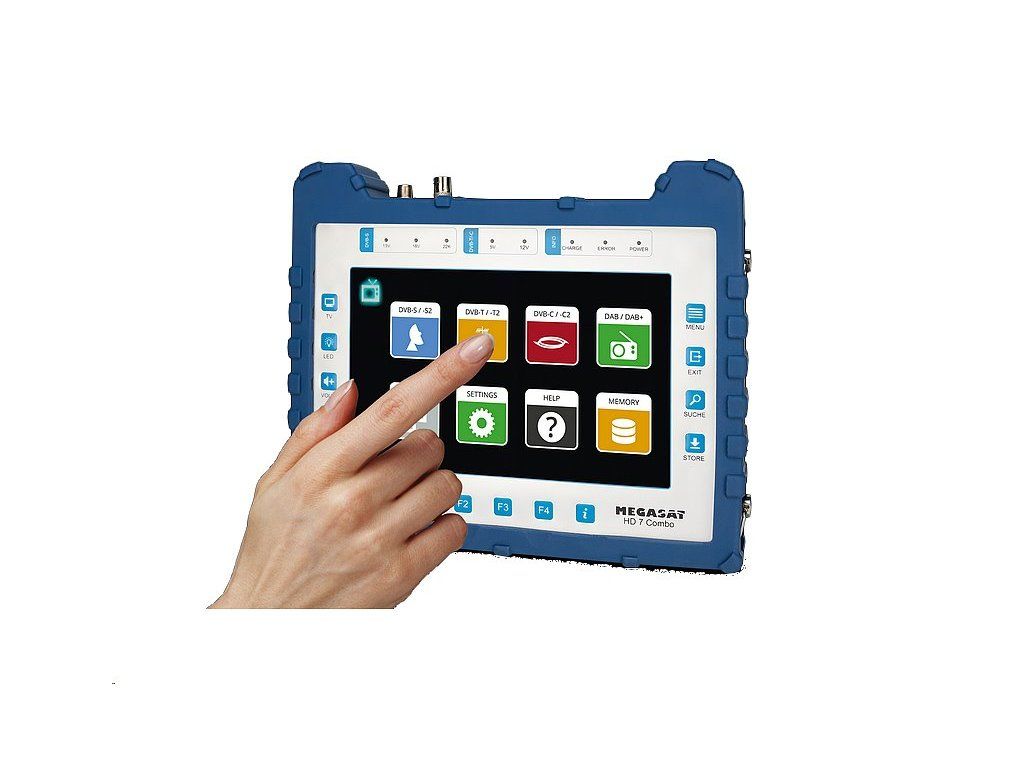

Na prácu pri slabom osvetlení je na zadnej strane puzdra namontované LED svetlo. Ovládanie je hračkou vďaka prehľadnému a dobre štruktúrovanému MENU, ktoré je k dispozícii v českom aj slovenskom jazyku. Všetky funkcie merania sú ľahko dostupné a takmer zrozumiteľné.

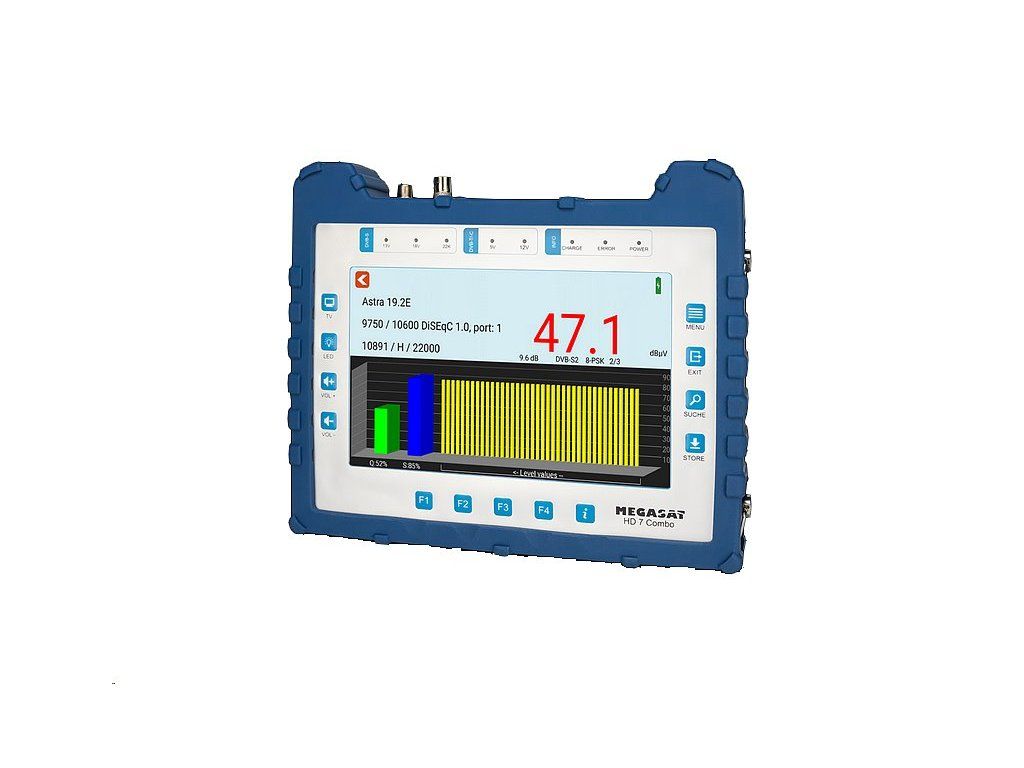

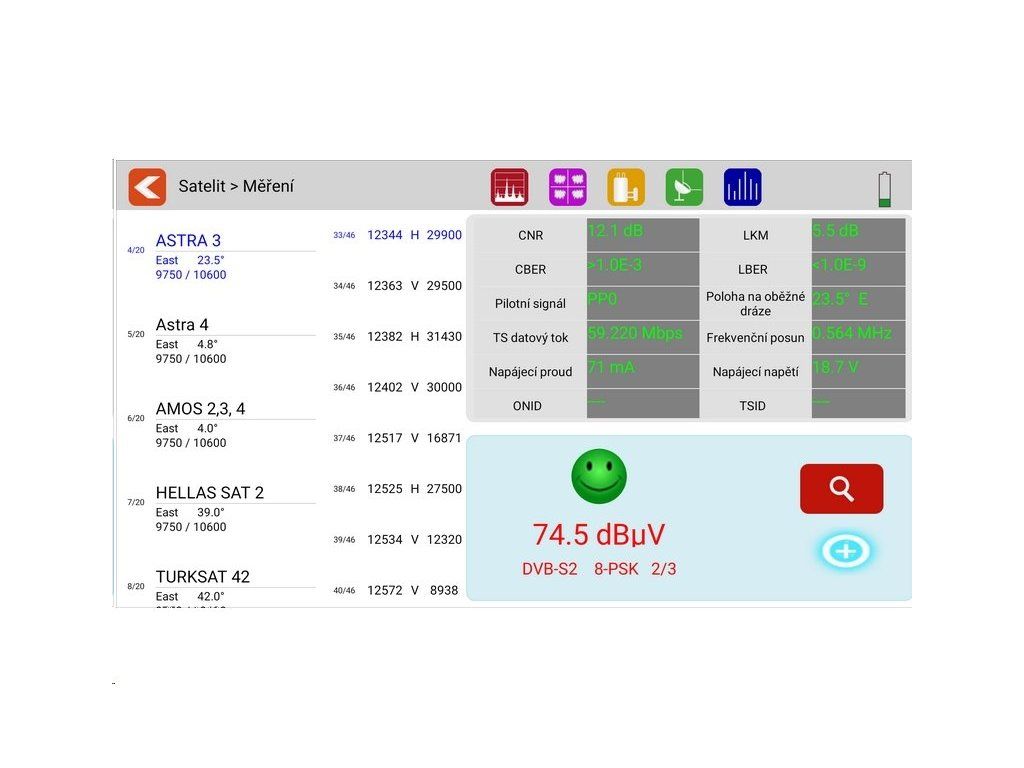

Veľké zobrazenie úrovne signálu a živého televízneho vysielania

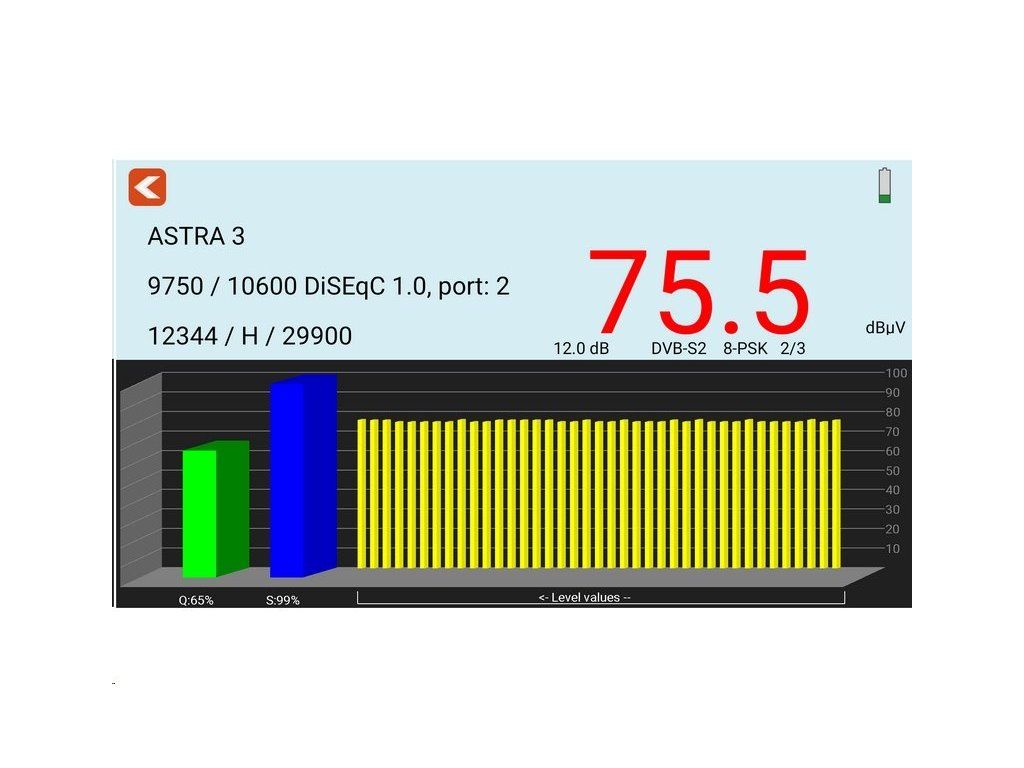

Ak chcete nastaviť anténu, najprv sa pozrite na úroveň a kvalitu signálu. Tie môžete prepínať na veľkom displeji stlačením symbolu lupy pre optimálne využitie displeja.

Na neskoršiu kontrolu televízneho obrazu ponúka meracie zariadenie integrovaný prijímač. Dokáže zobraziť všetky voľne šírené digitálne kanály v rozlíšení SD, HD a UHD.

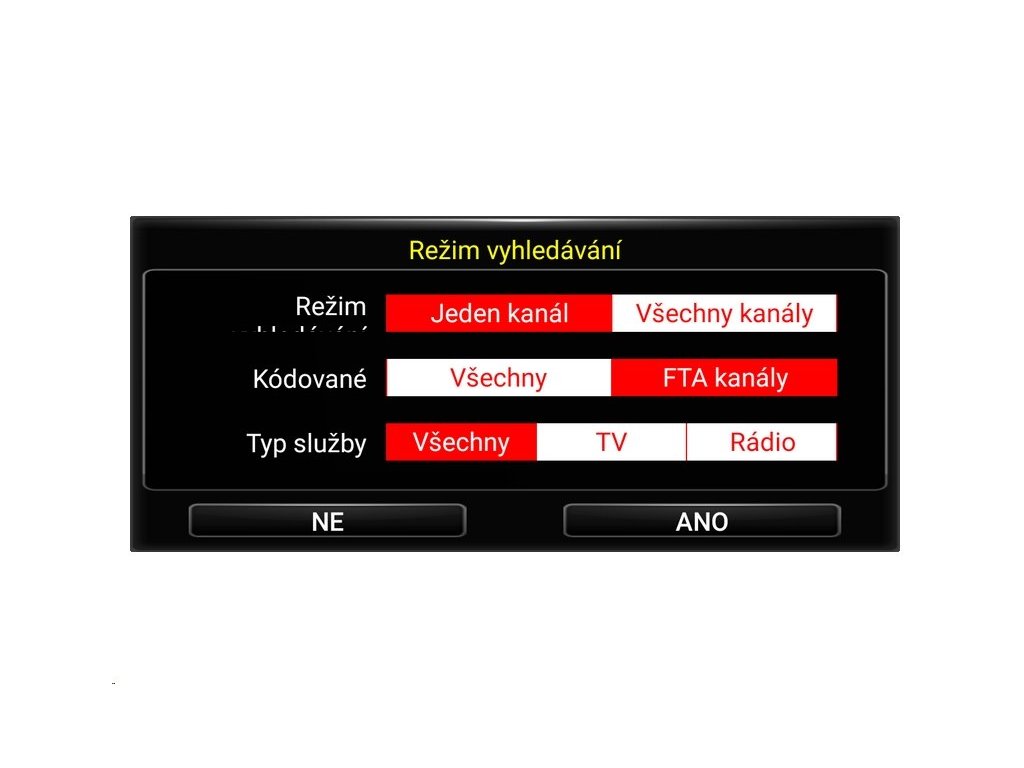

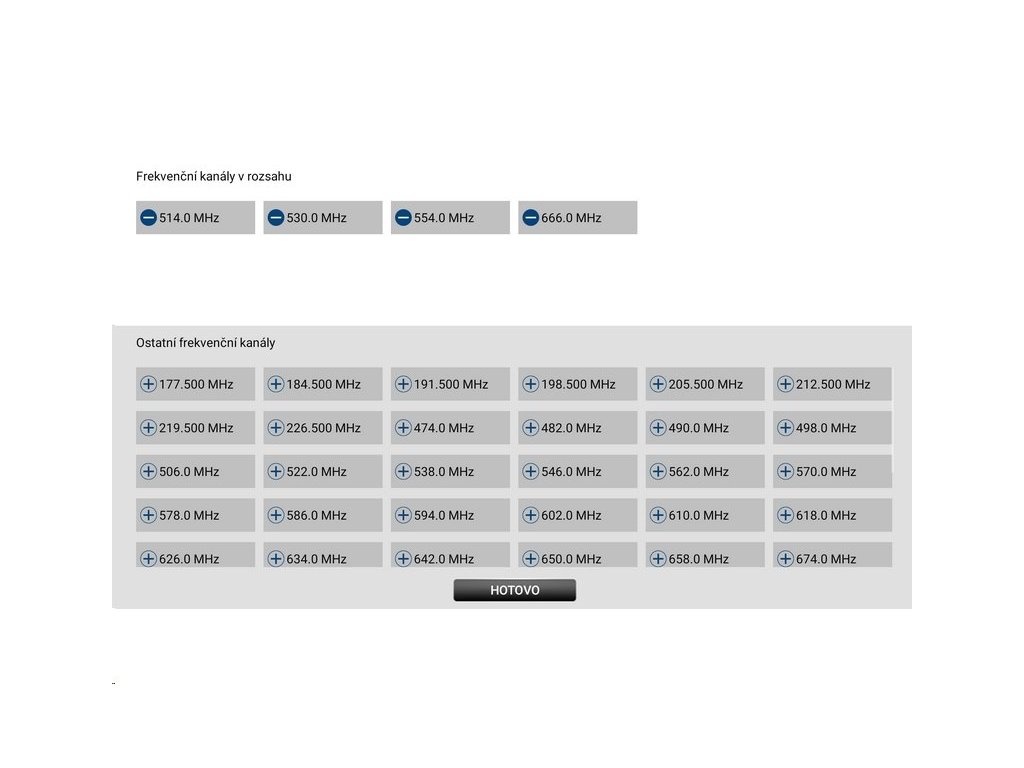

Okrem toho je predinštalovaný zoznam kanálov s najobľúbenejšími kanálmi, ktorý si môžete aj individuálne prispôsobiť podľa svojich potrieb. Ak sa kanály alebo frekvencie zmenia, môžete ich vyhľadať pomocou ponuky.

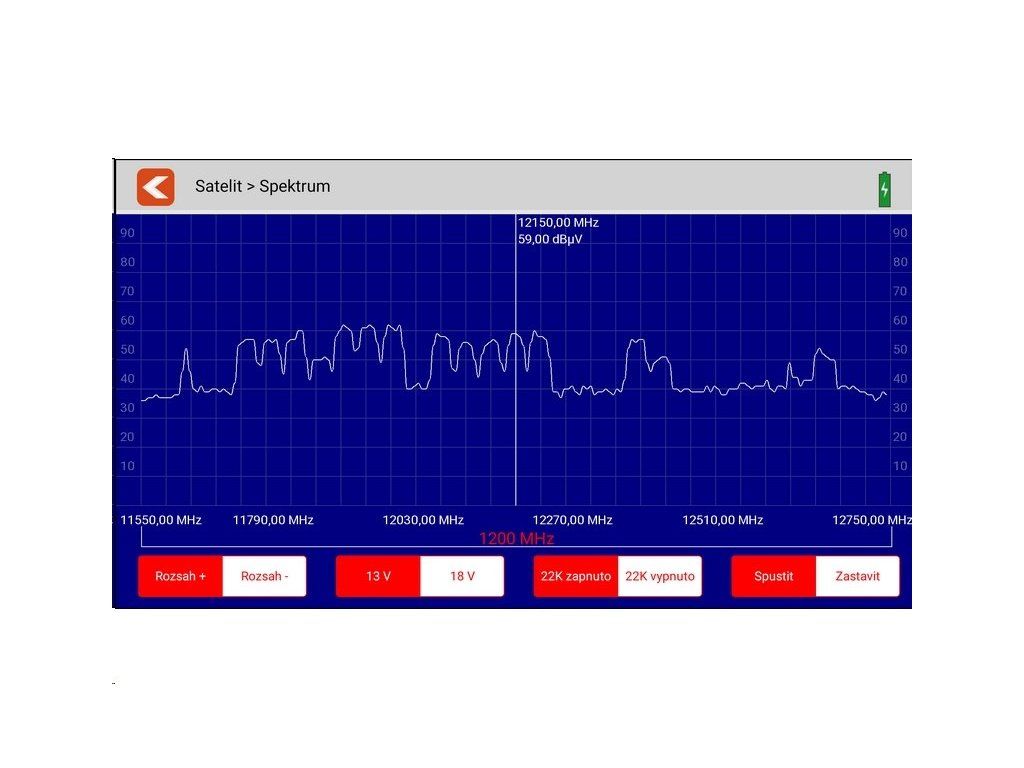

Spektrálna a konštelácia analýza

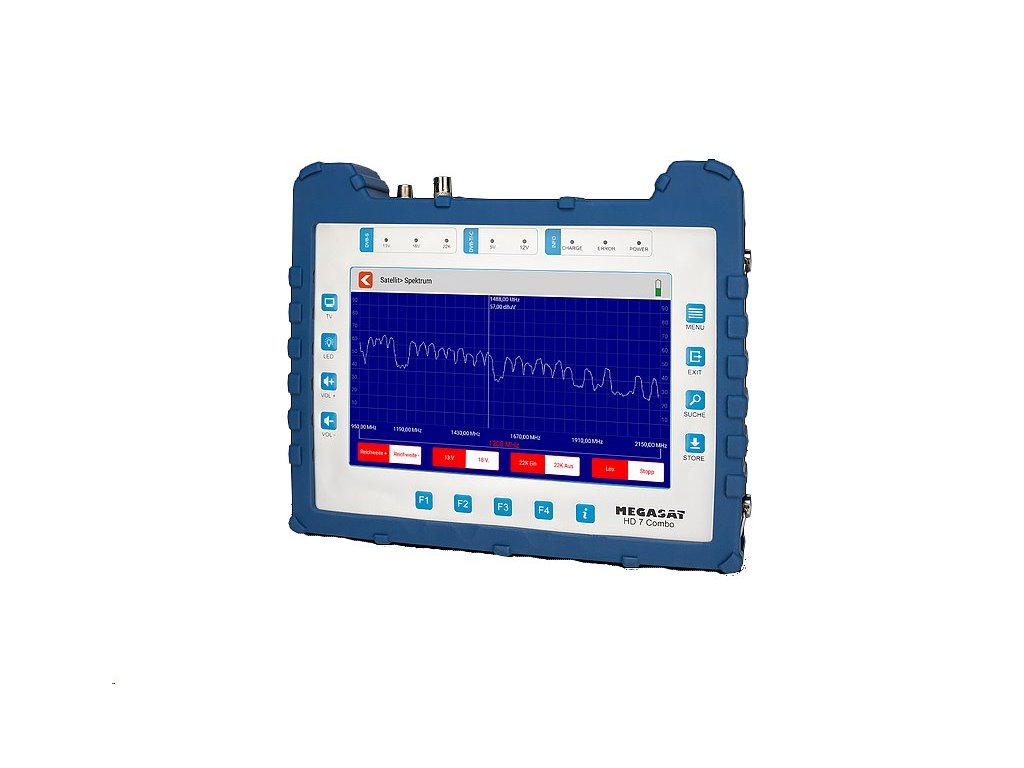

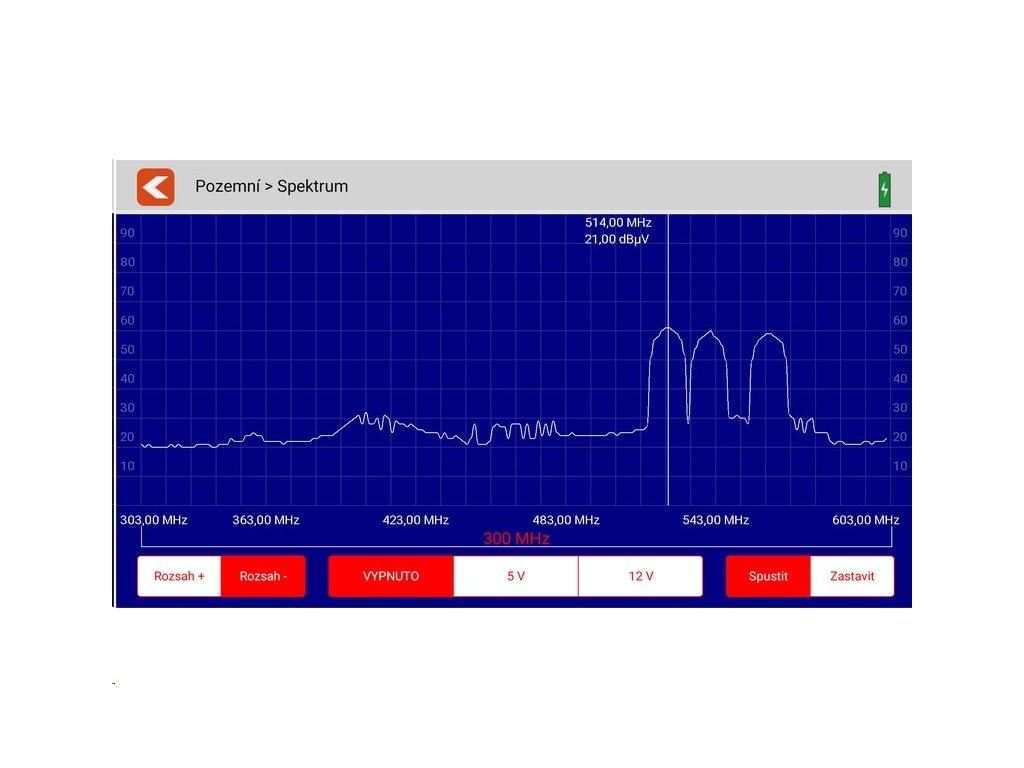

Na vyhodnotenie signálu satelitného systému a analýzu možných chýb príjmu slúži spektrálna analýza. Rýchlejšie odhalíte chyby a môžete rýchlo nastaviť satelitný systém pre čo najlepší príjem.

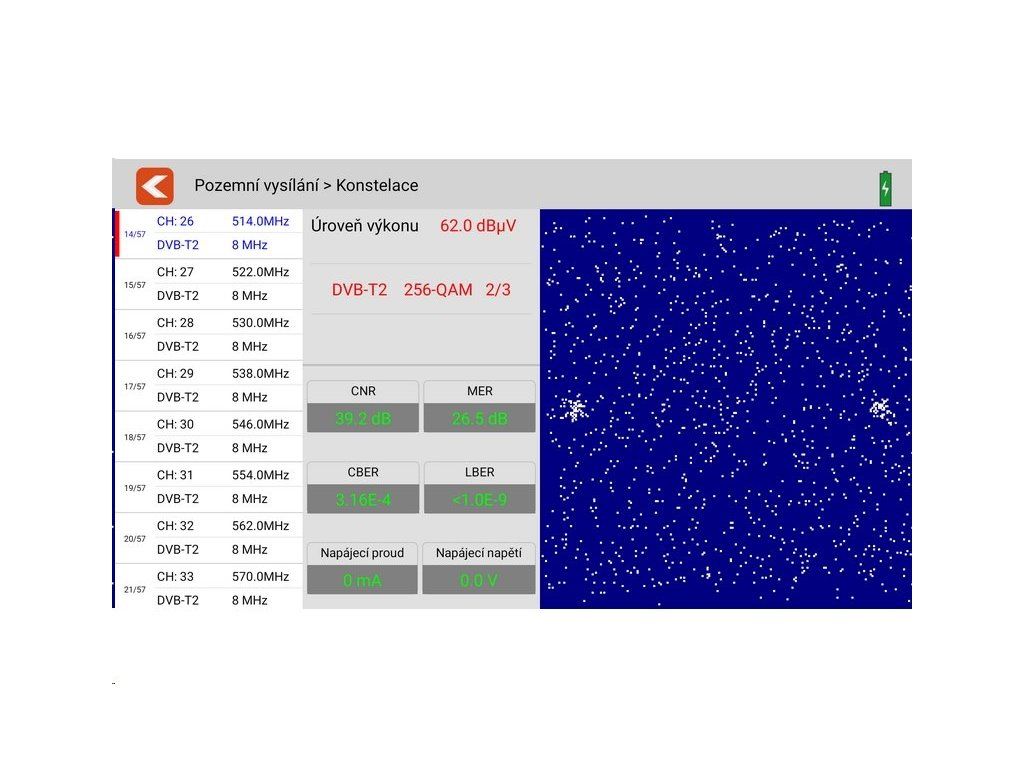

Analýza súhvezdia poskytuje ďalší pohľad na satelitný príjem, ktorý umožňuje vyhodnotiť signál a odstrániť zdroje chýb. Okamžite môžete zistiť, či signál prichádza zviazaný alebo rozptýlený. Okrem toho možno na obrazovke zobraziť ďalšie namerané údaje, ako napríklad dBm, CNR, BER.

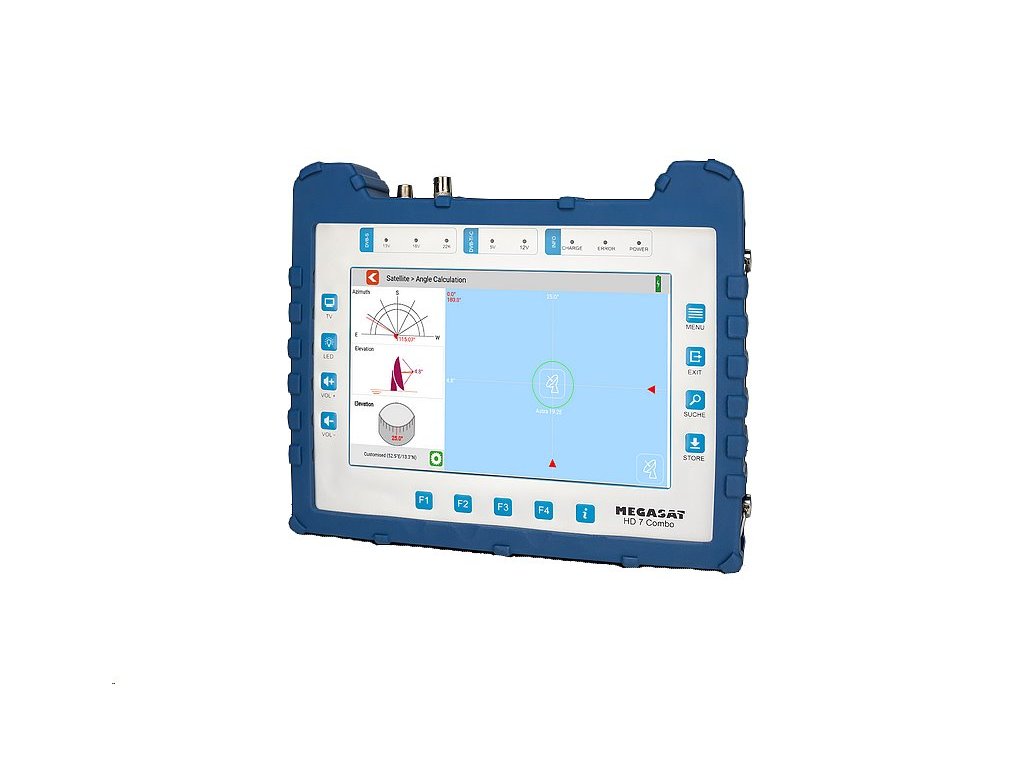

Výpočet uhla, kompas a detekcia satelitov na rýchle vyrovnanie

Kompas a výpočet uhla vám pomôže určiť vertikálny a horizontálny uhol antény, keďže nadmorská výška (elevácia) a azimut sa menia v závislosti od polohy. Stačí zadať údaje o polohe a prístroj rýchlo vypočíta vhodné nastavenie uhla antény. Vďaka tomu ľahko nájdete požadovaný satelit.

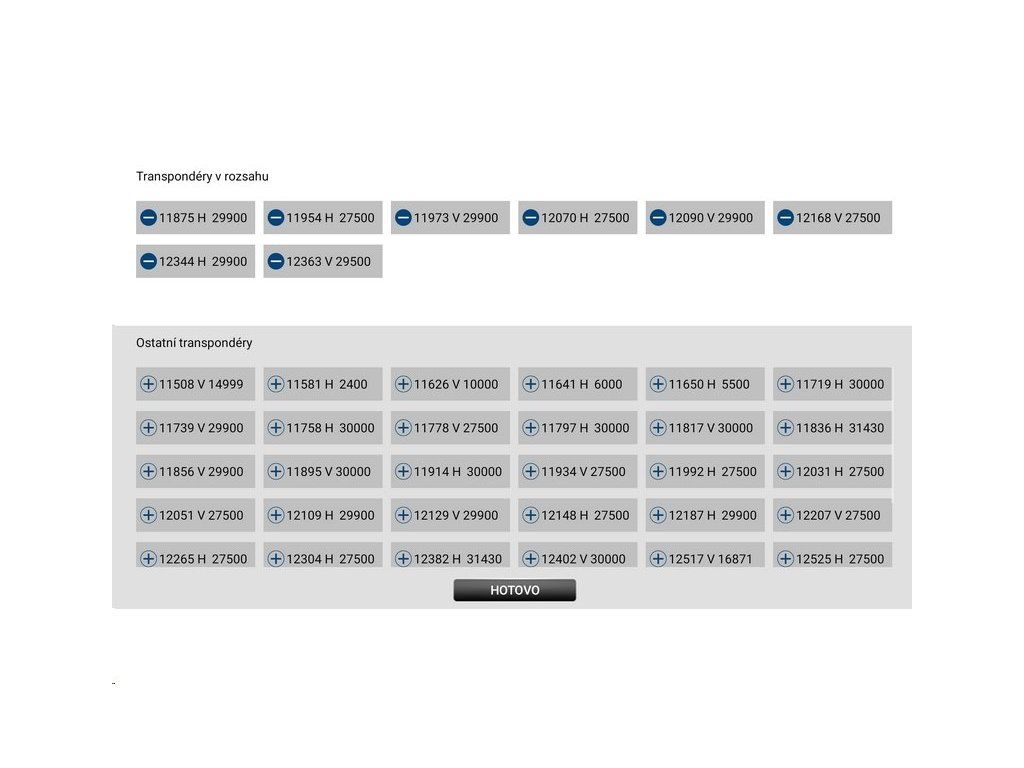

Vďaka automatickému rozpoznávaniu satelitov (NIT) budete okamžite informovaní, na ktorom satelite sa nachádzate. Vďaka tomu sa pokusy o nastavenie paraboly, ktoré trvajú niekoľko minút, stanú minulosťou.

Nabíjateľná batéria a množstvo príslušenstva

Vstavaná dobíjateľná batéria poskytuje až 4 hodiny prevádzky. Počas cestovania vo vozidle ju možno nabíjať pomocou štandardného 230V napájacieho zdroja alebo priloženého 12V adaptéra do auta.

Priložený ochranný kryt s popruhom na prenášanie chráni merač pred nečistotami a striekajúcou vodou.

USB

Uloženie nameraných údajov na USB flash disk na neskoršiu analýzu. Zoznam programov možno tiež exportovať a prostredníctvom USB možno inštalovať budúce aktualizácie firmvéru.

TECHNICKÉ PARAMETRE VÝROBKU

Všeobecne

• 8,9-palcový (22,6 cm) farebný dotykový displej
video výstup SD/HD/FHD: 480i/p, 576i/p, 720p, 1080i/p, 4Kx2K
• Meranie DVB-S/S2/C/C2/T/T2 H.264/H.265/DAB/DAB+
• Zobrazenie programov FTA - živé vysielanie
vizuálna a akustická indikácia úrovne signálu
• Spektrum a konštelácia
• Ovládanie príkazov prepínača DiSEqC
• Integrovaný reproduktor na prehrávanie televízneho vysielania
• LED svetlo na zadnej strane za zníženej viditeľnosti
• Vysokokvalitné a stabilné hliníkové puzdro
• Pripojenie USB na aktualizáciu firmvéru a ukladanie zoznamu vysielačov a údajov o meraní
• Skrutkovacie svorky na jednoduchú výmenu F-zásuviek
• Vypínač napájania a automatický pohotovostný režim
• Tlačidlo resetovania
napájanie: AC 100-240 V / DC 12 V, 2 A
li-Ion batéria (7,4 V / 5 000 mA/h)

DVB-S / -S2

• Frekvenčný rozsah: 950 - 2150 MHz
• Rozsah vstupnej úrovne: 35 ~ 100 dBµV
• Napätie LNB: 13/18 V, max. 300 mA
• Meranie spotreby prúdu LNB v mA
• Indikácia a ochrana skratu LNB
• Indikátory: CNR / LKM / CBER / LBER / PWR výkon / kvalita dBµV / dBm.

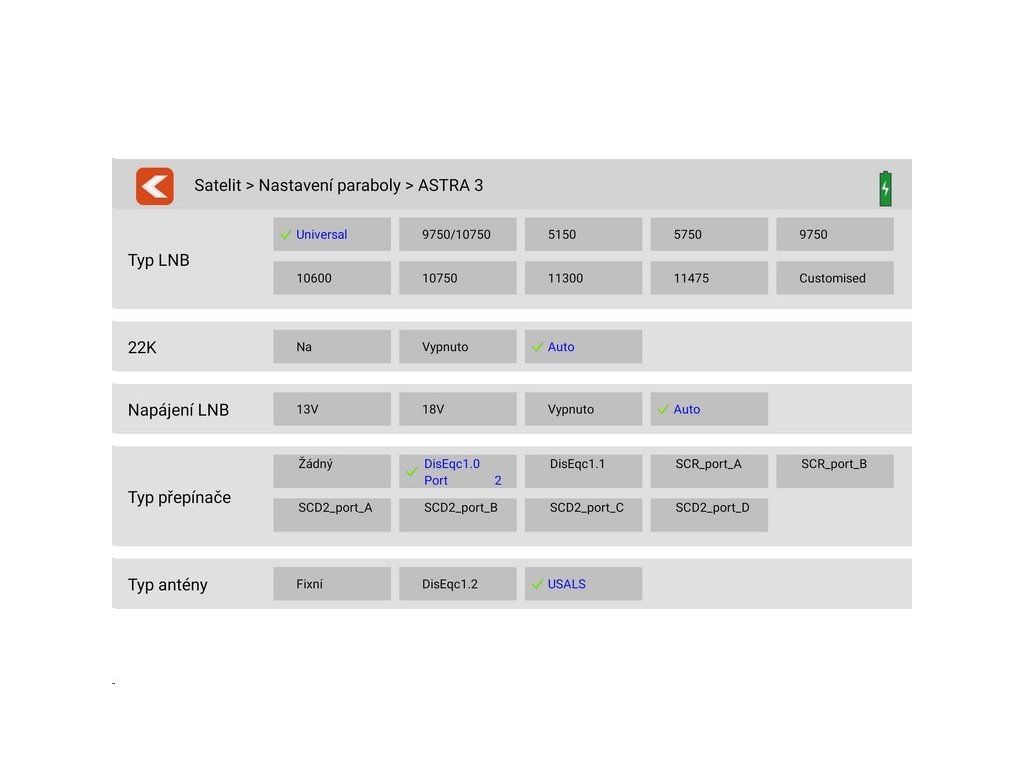

• DiSEqC: 1,0 / 1,1 / 1,2 / USALS (automatická detekcia DiSEqC 1,0)
• Unicable I & II (EN 50494 / EN 50607)
• Režim vyhľadávania TV: Automatický, Slepé vyhľadávanie, Manuálny
• Identifikácia kábla: LNB Quattro (kontrola transpondéra)
• Výpočet uhla natočenia a naklonenia vrátane kompasu
• Kontrola NIT a vyhodnocovanie satelitov

DVB-T / -T2 / -C / -C2

• Frekvenčný rozsah: 42 - 1002 MHz

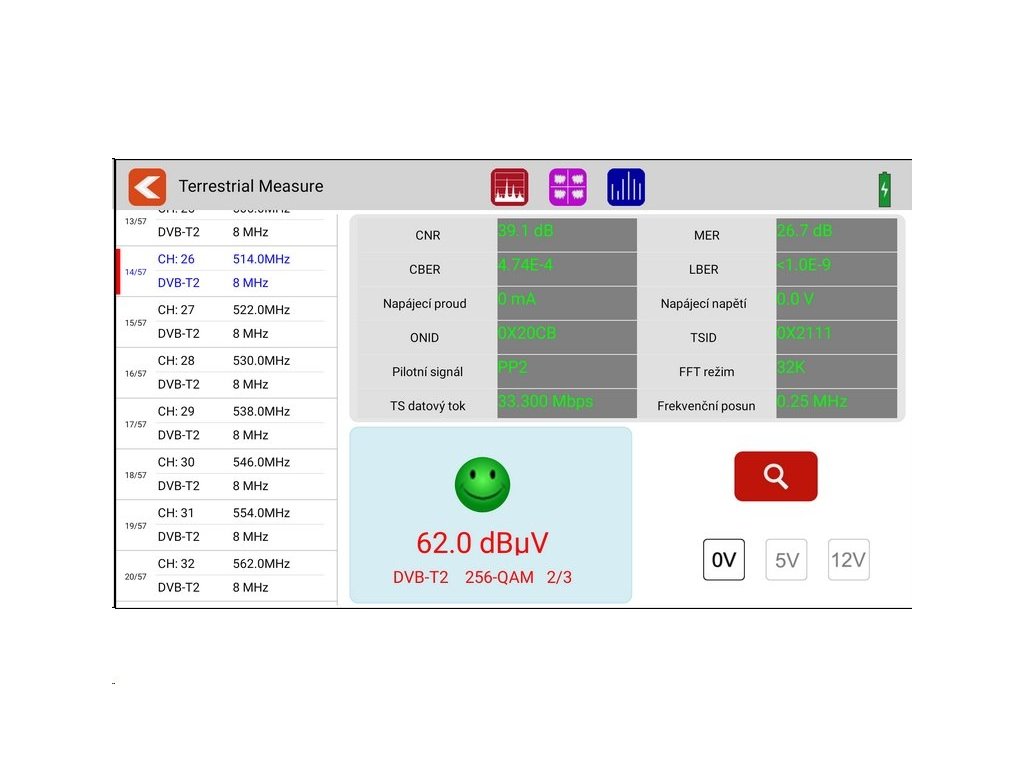

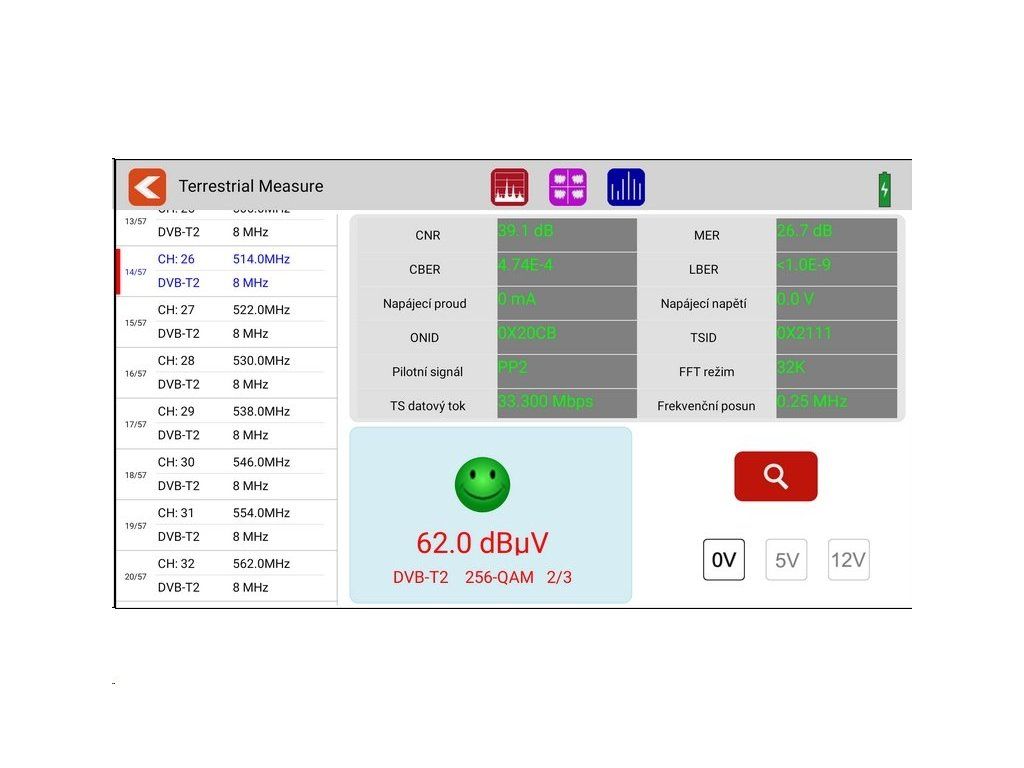

zobrazenie DVB-T: PWR / CBER / LBER / MER / TS Bitrate / TSID / ONID
zobrazenie DVB-C: PWR / CNR / LBER / CBER / ONID / TSID / TS Bitrate
• Rozsah vstupnej úrovne: 30 ~ 100 dBµV
• Zobrazenie rozsahu / zobrazenie sklonu
• Automatické a manuálne vyhľadávanie programov

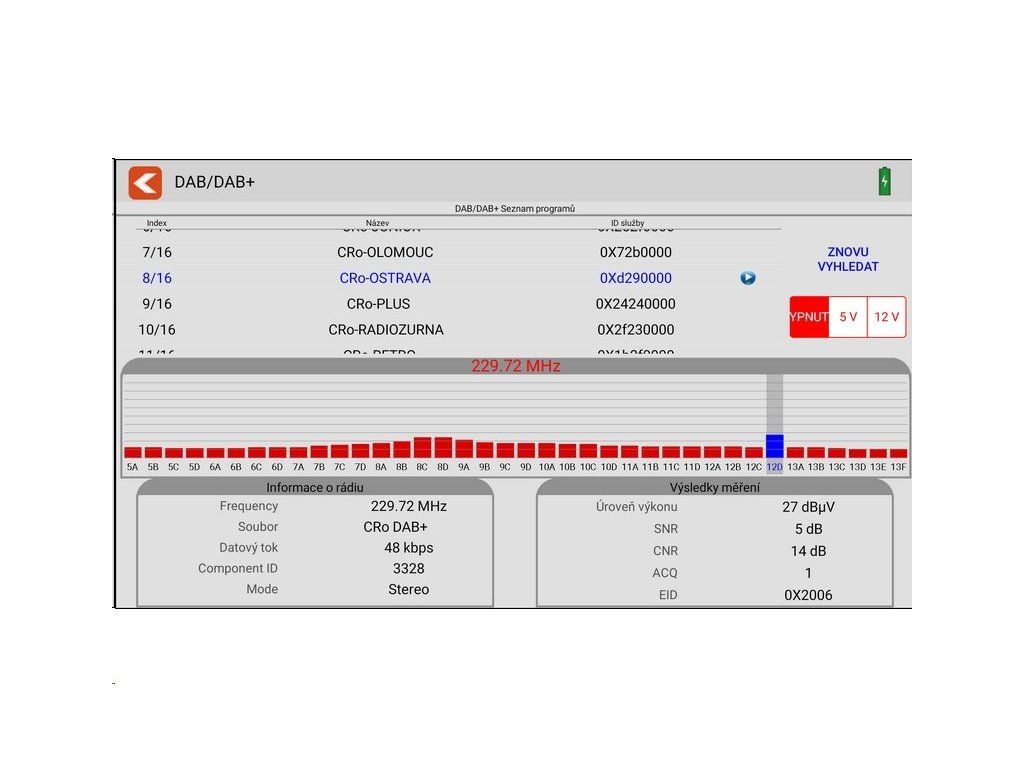

DAB/DAB+

• Meranie a testovanie signálu DAB/DAB+
prehrávanie kanálov DAB/DAB+
meranie dBµV, SNR, CNR, ACQ, EID

Monitor DiSEqC

• Meranie a kontrola príkazov prepínania DiSEqC

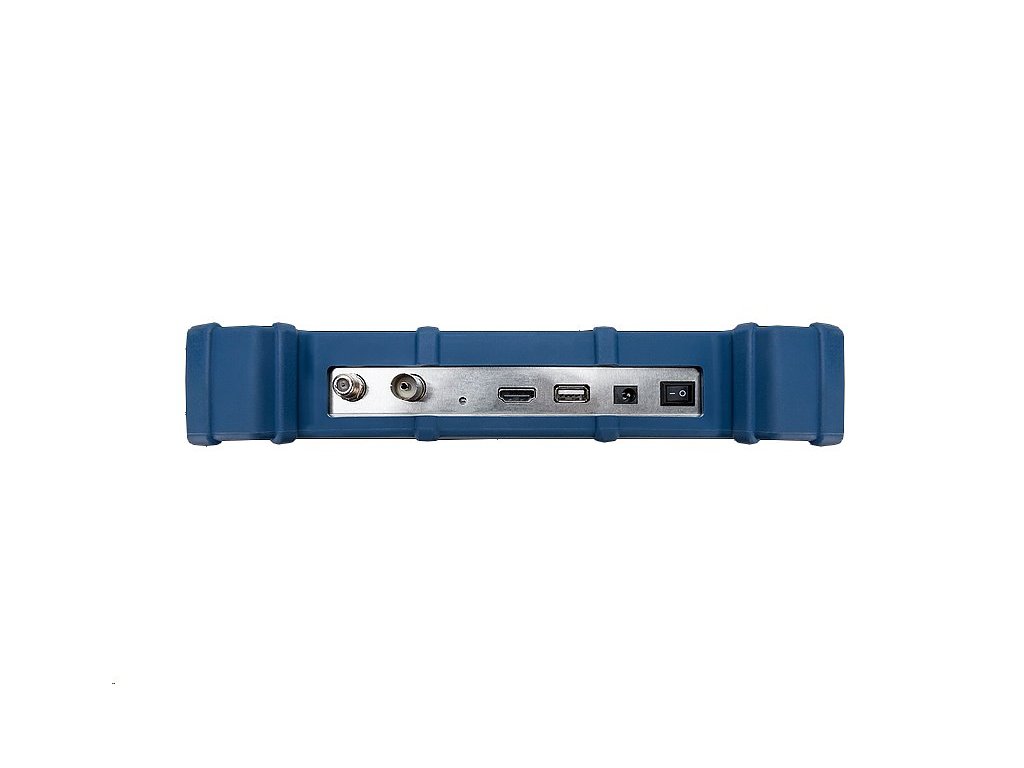

Možnosti pripojenia

• 1x pripojenie USB
• 1x DV výstup
• 1x F pripojenie
• 1x RF pripojenie
• 1x 12V DC vstup

Rozmery a hmotnosť zariadenia

• Šírka: 278 mm
• Výška: 230 mm
• Hĺbka: 45 mm
• Hmotnosť: 1245 g (netto)

Balenie obsahuje

• Megasat HD 7 Combo

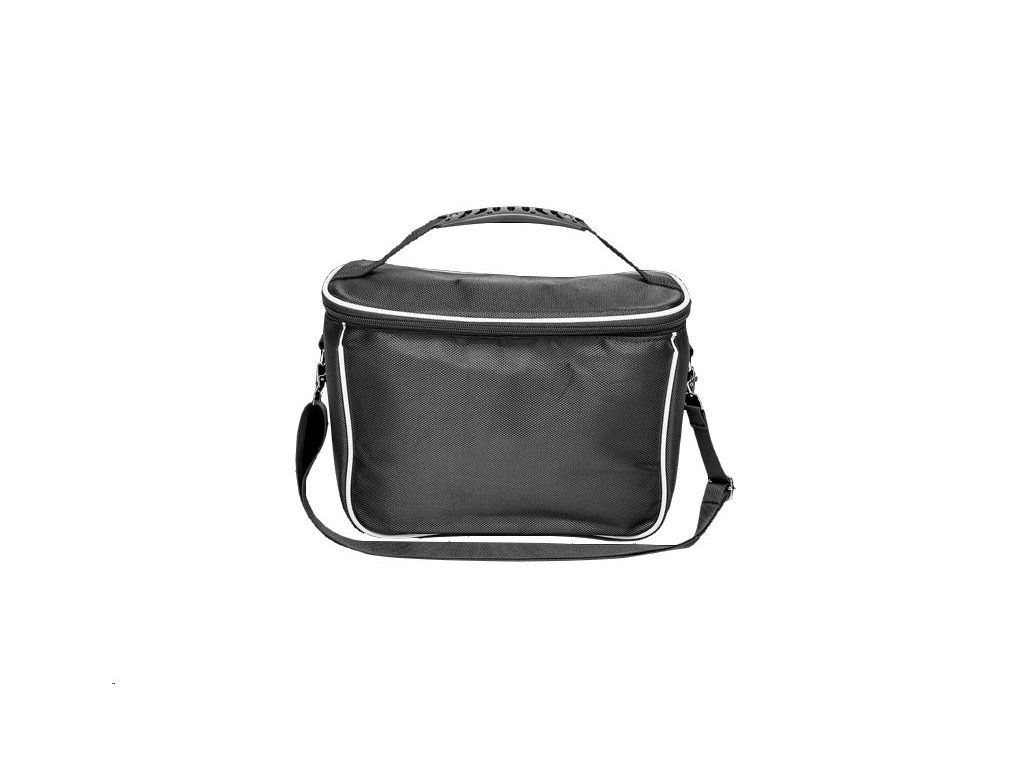

• Prenosná taška s popruhom na prenášanie
• Merací popruh
• Silikónový ochranný kryt
• Napájací adaptér 230 V
• 12 V adaptér do auta
• F koaxiálny adaptér
• EN/DE návod na použitie
