Podrobný popis
Koaxiálny kábel CONO-TECH RG6 NS CB113 HQ Gél, 1,13mm CU, Trishield, PE, 6,8mm, 100m čierny
HQ Cu coremedené jadro, Trishield Alu
Koaxiálny kábel najvyššej kvality vhodný pre vonkajšie satelitné a antenné káblové rozvody
Vlastnosti:
Vysoko kvalitný, trojito tienený koaxiálny kábel RG6 s vnútorným vodičom z medeného drôtu s priemerom 1,13 mm.
Vodič bol obalený polyetylénom fyzikálne napeneným dusíkom (N), vyznačujúcim sa obzvlášť účinnou dielektrickou izoláciou.
Tienenie kábla je prevedené podľa štandardu Trishield, v ktorom je použitá
trojžilová ochrana tvorená vrstvou hliníkovej fólie AL/PET,
husto opleteným opletením s krytím až 98% a ďalšie. vrstva hliníkovej fólie AL/PET.
Kábel bol navyše vyplnený hydrofóbnym gélom, zaisťujúcim odolnosť kábla proti pozdĺžnemu prenikaniu vody.
Vonkajší plášť je vyrobený z čierneho polyetylénu (PE) s priemerom 6,8 mm, ktorý chráni pred mechanickým poškodením a vonkajšími poveternostnými vplyvmi.
Kábel NS113TRI GEL má vysokú účinnosť tienenia potvrdenú triedou A/A+.
Štandardizovaná kvalita, v súlade so smernicami EÚ a spĺňajúce požiadavky nariadenia ministra dopravy, výstavby
a námorného hospodárstva zo 6. novembra 2012, ktoré nadobudlo účinnosť 22. februára 2013.
Použitie:
Koaxiálny kábel (tiež nazývaný koaxiálny alebo koaxiálny) umožňuje prenos digitálnych a sínusových signálov v rozsahu 20 Hz-15 GHz.
Jeho aplikácia sa používa na vytváranie drôtových spojov v inštaláciách ICT.
Kábel je určený pre vonkajšie/zemné kolektívne, individuálne a multiprepínacie inštalácie.
Je možné ho úspešne implementovať pre príjem digitálnej pozemnej televízie DVB-T, rádia FM/DAB a satelitnej televízie DVB-S/S2.
Používa sa aj v CCTV inštaláciách.
Vďaka vysokej kvalite a súladu so smernicami EÚ a požiadavkami na konštrukciu je
kábel NS113TRI GEL s úspechom využívaný mnohými montérmi,
ktorí podporujú montáž ICT inštaláciou mimo priemyselných a vývojových objektov, ktorým záleží na odolnosti a bezpečnosti siete.

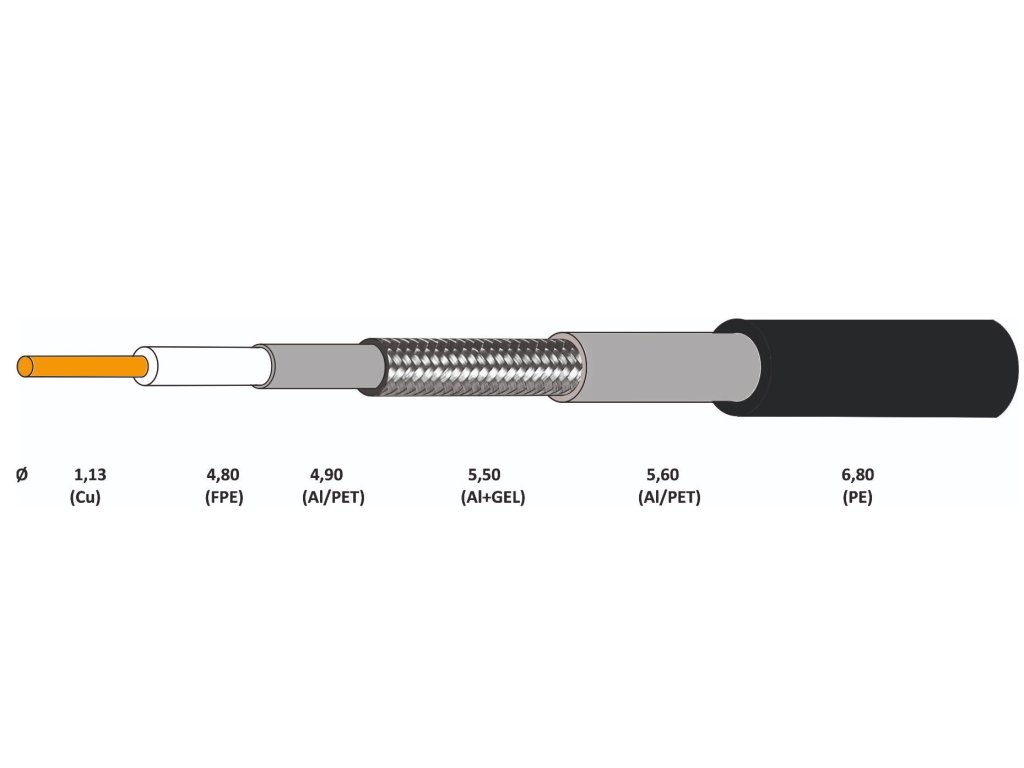

Všeobecná špecifikácia:
Typ: RG-6
Vnútorný vodič: meď (CU), o 1,13 ± 0,02 mm
Izolácia jadra: polyetylén fúkaný dusíkom (FPE), o 4,80 ± 0,02 mm
Štít 1: hliník/PET fólia (AL/PET), 0,04 mm
Oplet: husto opletený hliníkový drôt s 98% optickým pokrytím, plnený gélom, 144x0,12 mm
Štít 2: hliník/PET fólia (AL/PET), 0,04 mm
Vonkajší plášť: polyetylén (PE), čierna farba
Priemer drôtu: o 6,80 mm
Impedancia: 75 ± 3 ohmy
Trieda tienenia: A/A+
Prevádzková teplota:-20 C ÷ +70 C
Teplota pokládky: 0 C ÷ +70 C
Minimálny polomer ohybu[x priem. kábel]: >8
Účel: vonkajšie, zemné
Zhoda s normami: EN 50117 Trieda A/A+, 2011/65/EÚ;2015/863 (RoHS 3)
Dĺžka: 100m
Parametre:
Frekvencia[MHz]/Útlm[dB]: 5/1,8 , 50/4,5 , 100/6 , 200/8,4 , 400/12 , 500/13,6 , 700/16,3 , 800/17,8 ,
1000/19,7, 1200/21,8, 1500/24,4, 1800/25,9, 2000/28,4, 2200/30,1
Charakteristická impedancia (pri 200 MHz): 75,6 Ohmov
Špecifická kapacita (C): 50,3 ± 2 pF/m
Faktor skrátenia vlny (Vf): 88 ± 1 %
Efektívna dielektrická permetivita: ? = 1,29
Potlačenie vlastného echa: 48 dB ± 1 dB
Útlm kábla (pri frekvencii 200MHz): 8,4 dB/100m
Plášť: Čierny PE
Značkované po 1m
Balené vo fólii
Balenie 6 roliek po 100 m
Váha: 26,5kg/6 roliek
Rozmery: 54,5x28x35,5 cm
