Kliešťový multimeter UNI-T UT203R

Podrobný popis

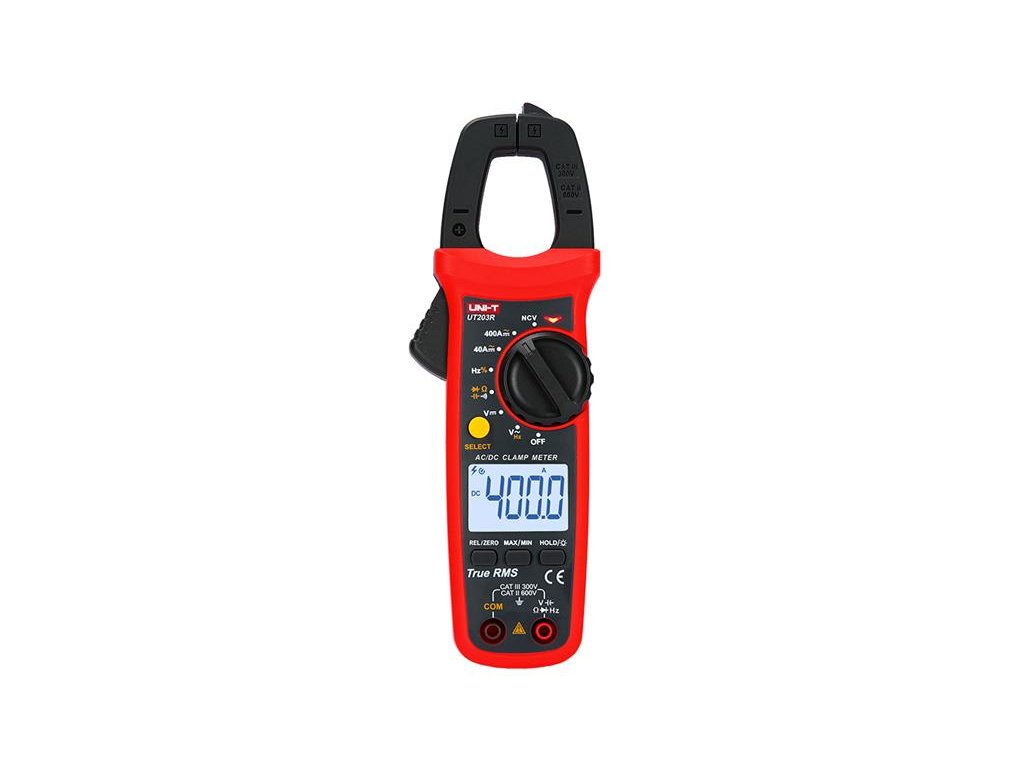

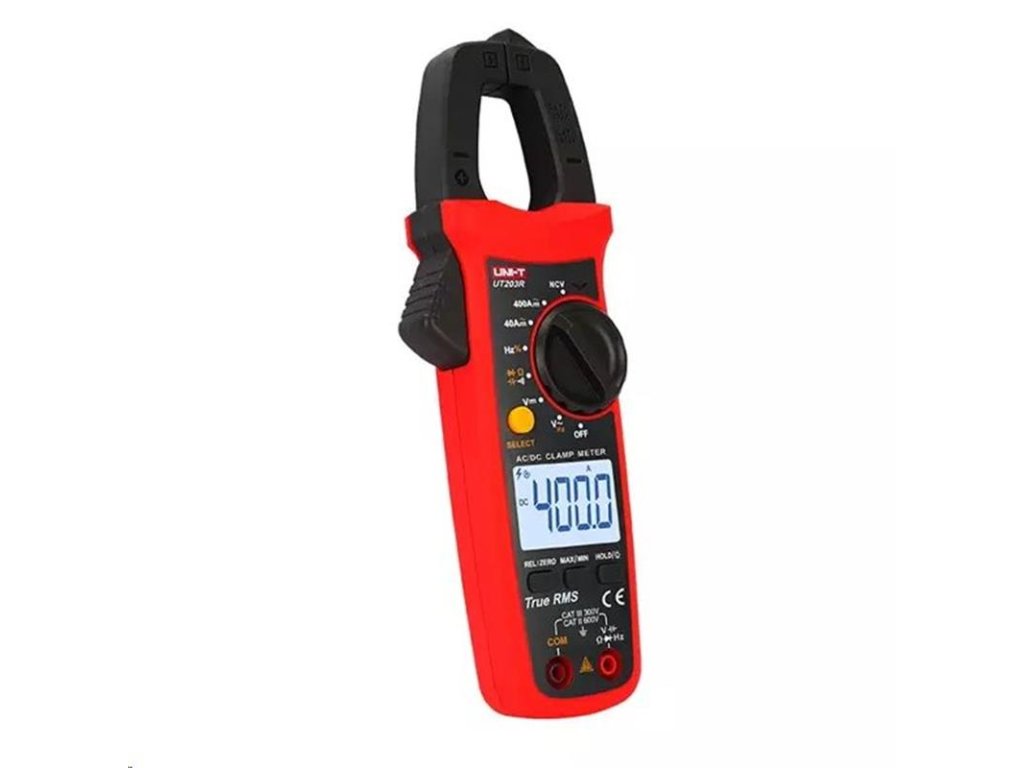

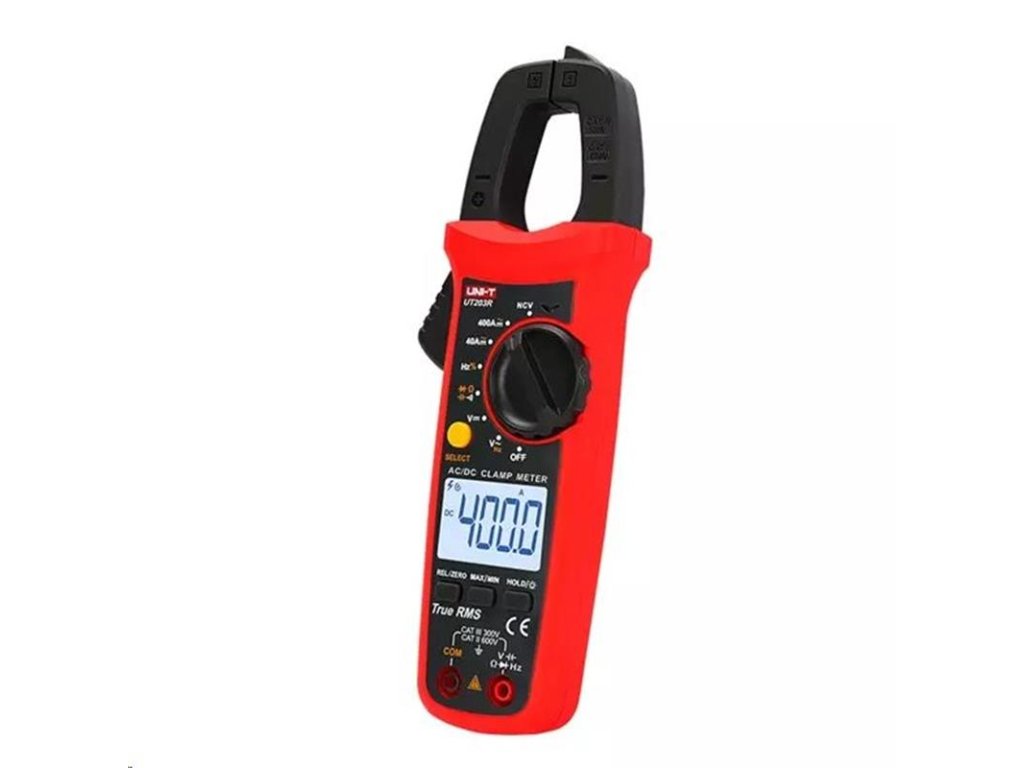

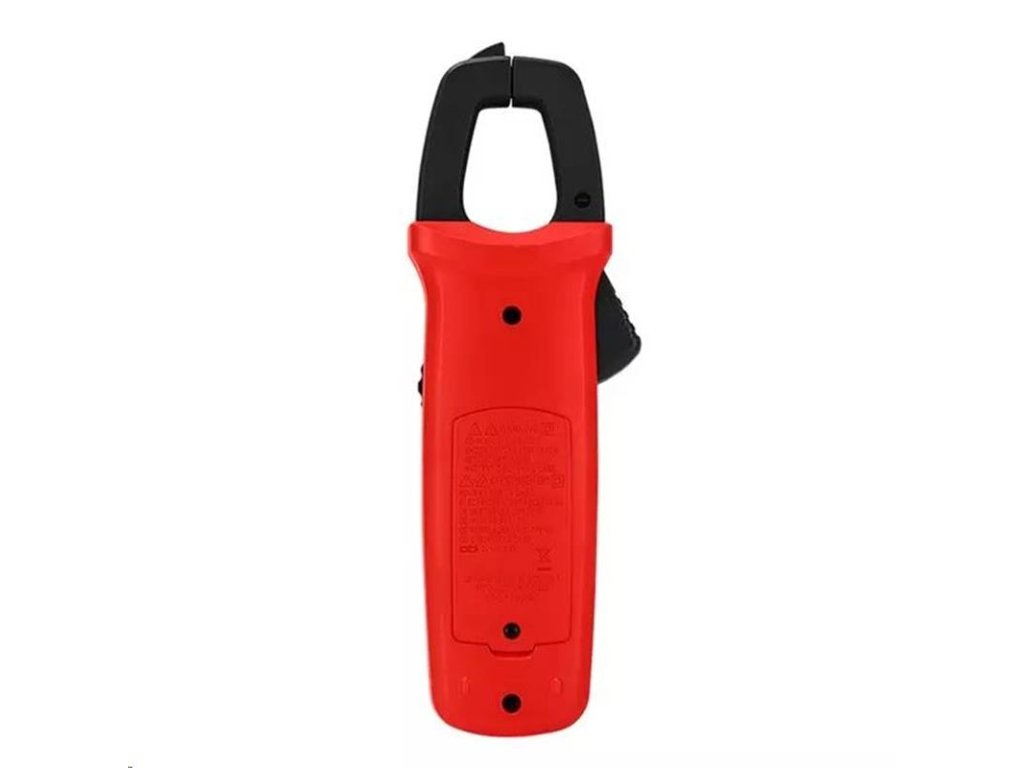

Kliešťový multimeter UNI-T UT203R

Digitálny kliešťový merací prístroj UT203R sa používa na meranie striedavých a jednosmerných napätí do 600 V, striedavých a jednosmerných prúdov do 600 A a frekvencie 10 Hz až 60 kHz pre NN napätia do 600 V a 10 Hz až 10 MHz pre VN napätia. Na všetkých rozsahoch má ochranu proti napätiam vyšším ako 600 V a zvukový a optický alarm.

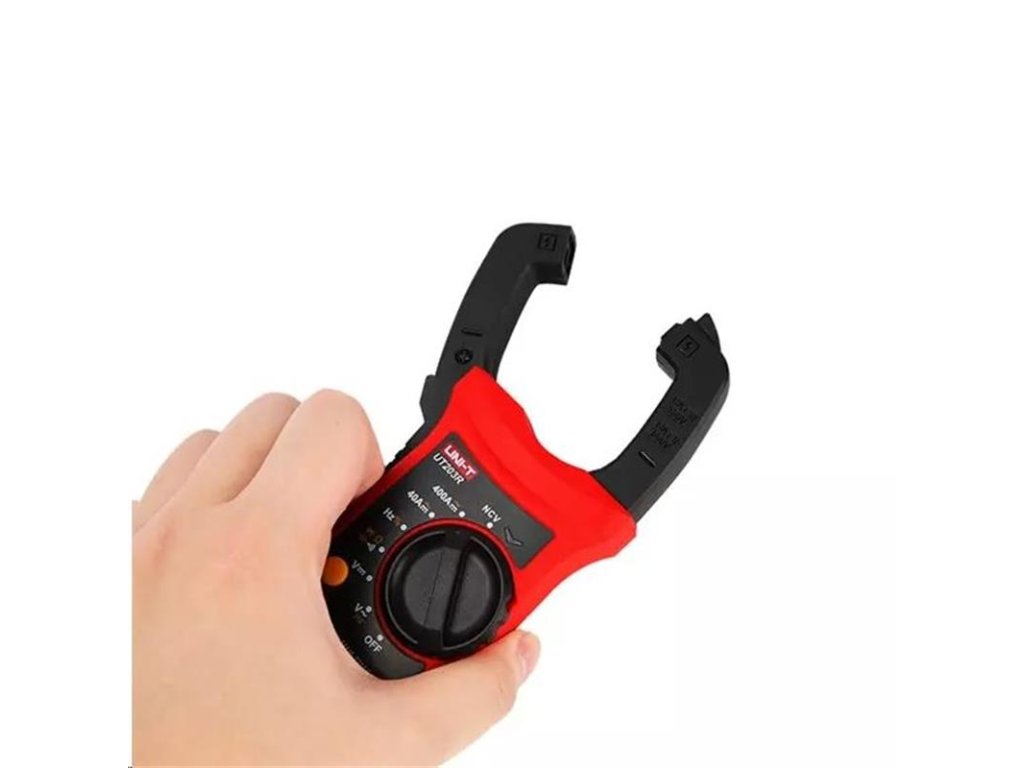

Štvormiestny viacsegmentový displej 37 x 25 mm s podsvietením a rýchlou obnovovacou frekvenciou (3 krát/s) . Otvorenie čeľuste umožňuje meranie na kábloch s priemerom až 28 mm. Bezkontaktné snímanie elektrického poľa (NCV) umožňuje detekciu vodičov pod napätím v dvoch citlivostiach -EFLo a - EFHi pre NN 110V/50/60Hz a 230V/50/60Hz. Priložená sonda - kryt hrotu sondy na skúšobných kábloch umožňuje meranie na rozvodoch NN CAT III bez nebezpečenstva vzniku elektrického oblúka. Bez krytov hrotov je možné merať iba na rozvodoch NN CAT II.

Napájacia batéria 2 ks 1,5 V R03. Príkon merača je približne 1,8 mA. Obvod má funkciu automatického šetrenia energie. Spotreba v režime spánku je <11µA, čo účinne predlžuje životnosť batérie na približne 400 hodín.

meranie napätia, prúdu a frekvencie vysokého napätia do 600 V
meranie frekvencie od 10 Hz do 10 MHz
meranie kapacity 6nF až 60mF
relatívne meranie napätia a kapacity
viacsegmentový displej a zvukový/vizuálny alarm
ochrana pred napätím vyšším ako 600 V v celom rozsahu
bezkontaktná detekcia vodičov pod napätím
• Automatické prepínanie rozsahov
• Presnosť je zaručená v rozsahu od 1 % do 100 % rozsahu

Technické špecifikácie:

Napätie jednosmerného prúdu: 400,0 mV / 4V / 40V / 400V / 600V - Presnosť: ±(0,5%+3)
• Vstupná impedancia cca 10MOhm
• Ochrana proti preťaženiu pri 600Vrms

• napätie striedavého prúdu: 4V/40V/400V/600V - presnosť: ±(0,8%+3)
• Presnosť monitorovania frekvencie pri meraní striedavého napätia od 10Hz do 60kHz ±(0,5%+2) pri rozlíšení 0,01Hz až 0,01kHz
ochrana proti preťaženiu pri 600Vrms
• Vstupná impedancia približne 10MOhm

• prúd jednosmerného prúdu: 40A / 400A - presnosť: ±(2,0%+5)
• Ochrana proti preťaženiu pri 420A

• Striedavý prúd: 40A / 400A - presnosť: ±(2,0%+5)
• Presnosť monitorovania frekvencie pri meraní striedavého prúdu medzi 50 a 100 Hz je ±(1,0%+5) pri rozlíšení 0,1 Hz
• Ochrana proti preťaženiu pri 420A

• Odolnosť: 400Ohm / 4kOhm / 40kOhm / 400kOhm / 4MOhm / 40MOhm - presnosť: ±(0,8%+5)
• Ochrana proti preťaženiu pri 600 Vrms
• Napätie otvoreného obvodu cca 1V

• Frekvencia: 10Hz až 10MHz - Presnosť: ±(0,1%+4)
• Naplnenie: 0,1 až 99,9% - Presnosť: ±(3,0%+5)


• Kontrola spojitosti obvodu:
• Ak je nameraný odpor menší ako 10Ohm, pri nepretržitom signáli obvodu sa ozve bzučiak
• Keď je nameraný odpor väčší ako 31Ohm, signál rozpojeného obvodu nezaznie bzučiakom
• Neistota medzi 10Ohm a 31Ohm
napätie otvoreného obvodu približne 2,0 V
• Meranie v rozsahu 600Ohm
• Ochrana proti preťaženiu pri 600 Vrms

• Meranie diód:
• V priepustnom smere je úbytok napätia na polovodičovom prechode menší alebo rovný 2 V
• Pre kremíkový prechod je typický úbytok napätia 0,5 až 0,8 V
• Napätie v otvorenom obvode približne 4V
• Meranie v rozsahu 4V

Bezkontaktné snímanie elektrického poľa (NCV):
• Umožňuje detekciu vodičov pod napätím v dvoch citlivostiach -EFLo a - EFHi pre NN 110V/50/60Hz a 230V/50/60Hz.


meranie maximálnych a minimálnych hodnôt: áno
• Meranie v relatívnom (pomerovom) režime pre meranie napätia a kapacity: áno
• Podržanie údajov (HOLD): áno
• Indikácia slabej batérie: áno
• Automatické vypnutie: áno
• Napájanie: 2x 1,5 V batérie AA (R03)
• Veľkosť podsvieteného displeja: 37 mm x 25 mm
• Rozmery výrobku: 215 mm x 63 mm x 36 mm
• Čistá hmotnosť výrobku: 235 g
• Farba výrobku: červená a sivá

Obsah balenia:

kliešťový multimeter UT203R: 1ks
• Testovacie káble: 1 pár
• Batéria 1,5 V (R03): 2ks
• Návod na použitie: 1ks
