INVERTO Pro - Twin Monoblock 23mm LNB 4,3° (A=19,2/B=23,5)

Podrobný popis

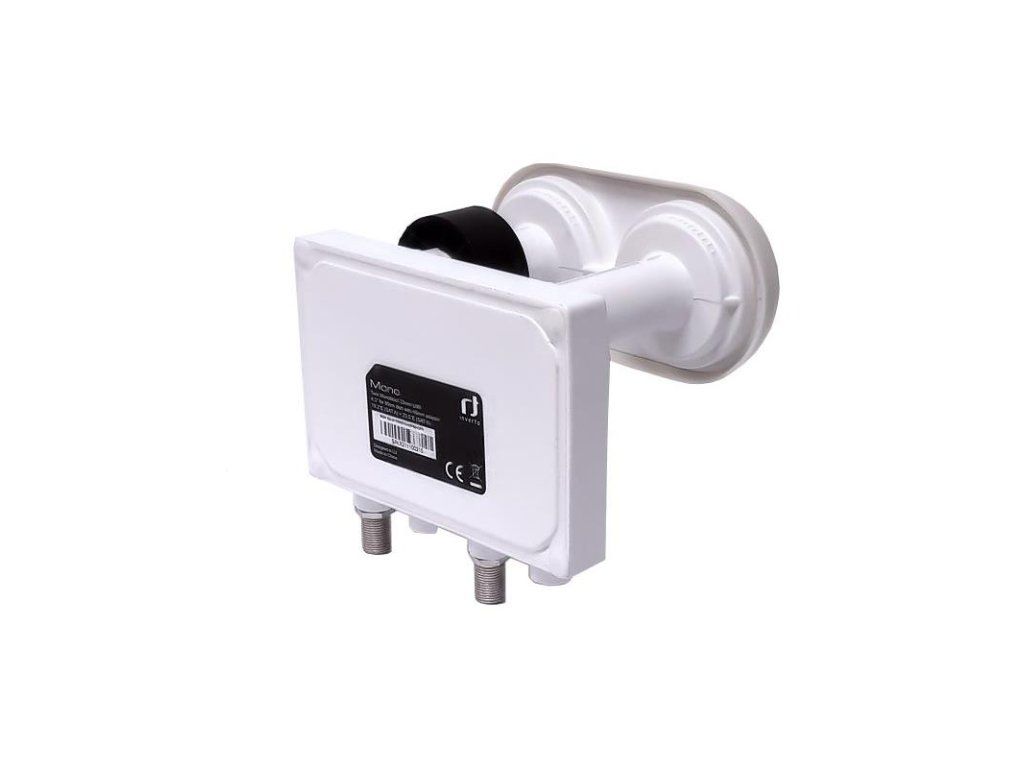

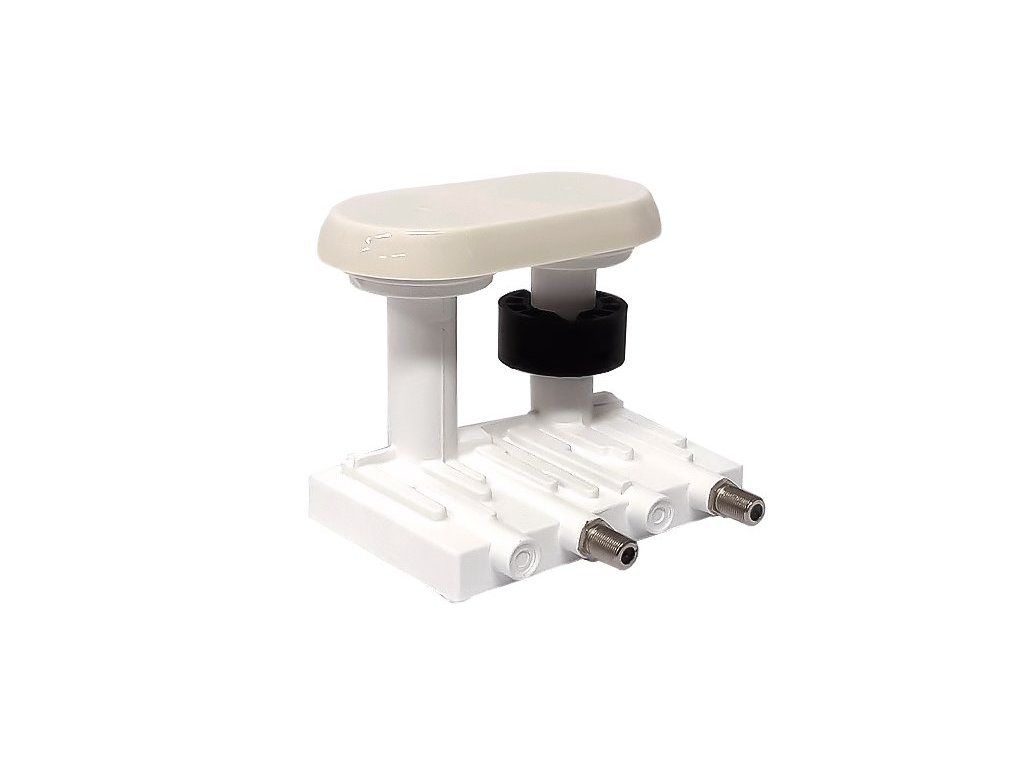

INVERTO Pro - Twin Monoblock 23mm LNB 4.3° (A=19.2/B=23.5)

Dvojitý monoblok LNB, ktorý je špeciálne navrhnutý pre európsky trh. Umožňuje príjem dvoch satelitov, pre 2 účastníkov. Možno ho použiť na príjem satelitného vysielania (na 80 cm parabolickej anténe) satelitov Astra 19.2E a 23.5E s uhlom separácie 4,3°.

Vstavaný prepínač DiSEqC vo verzii 1.0. DiSEqC: A(1)=Astra 19,2°, B(2)=Astra 23,5°.

Hlavné vlastnosti

nízky fázový šum, kompatibilný s DVB-S2 UHD TV.
• Nízke šumové číslo.
• Nízka spotreba energie.
• Veľmi vysoká izolácia krížovej polarizácie.
• Veľmi vysoká frekvenčná stabilita.

Umožňuje distribúciu signálu maximálne do dvoch set top boxov s jedným tunerom (alebo jedného STB s dvoma tunermi). LNB je optimalizovaný pre vysielanie s ultravysokým rozlíšením a poskytuje vynikajúce šumové číslo.

Tento LNB je navrhnutý tak, aby spĺňal prísne špecifikácie, a vyrobený podľa najvyšších priemyselných štandardov kvality, preto je ideálnym riešením na príjem satelitného signálu v celej Európe.

Technické špecifikácie

vstupná frekvencia v nízkom pásme 10,7 GHz ~ 11,7 GHz
výstupná frekvencia v nízkom pásme 950 MHz ~ 1950 MHz
• Frekvencia LO v nízkom pásme 9,75 GHz
• Vstupná frekvencia vo vysokom pásme 11,7 GHz ~ 12,75 GHz
• rozsah výstupnej frekvencie vysokého pásma 1100 MHz ~ 2150 MHz
• Frekvencia LO vo vysokom pásme 10,6 GHz
• Šumové číslo typu 0,6 dB.
• Teplotná odchýlka LO ±max. 2,0 MHz.
• Počiatočná presnosť LO ±max. 600 kHz.
• Fázový šum LO pri 1 kHz -70 dBc/Hz max.
• Fázový šum LO pri 10 kHz -80 dBc/Hz max.
• Fázový šum LO pri 100 kHz -90 dBc/Hz max.
• Zisk pri konverzii 55 dB ~ 68 dB
• Zvlnenie zisku (pri šírke pásma 26 MHz) ±0,75 dB
• Kolísanie zisku (v celej šírke pásma) ±max. 4 dB
• Odmietnutie obrazu min. 40 dB.
• intermodulácia 3. rádu - ICP3 10,0 dBm min.
• Bod kompresie 1 dB (@ výstup) 0,0 dBm min.
• Kontrola, voľba satelitu A/B/C/D DiSEqC 1,0 (Sat A* = ASTRA 19,2° východ, Sat B = ASTRA 23,5° východ)
* Predvolený príjem satelitov
izolácia pri krížovej polarizácii min. 22 dB.
• Výstupné VSWR 2,0 : 1
• Úroveň rušenia v pásme -60 dBm max.
• Spotreba prúdu 210 mA max. pri 11 V ~ 20 V
• Prevádzková teplota -30 °C ~ +60 °C
• Výstupná impedancia 75 ?
• Typ výstupného konektora typ F (samica)
• Odporúčaná veľkosť antény 80 cm (F/D = 0,6)
• Hmotnosť 290 g
