Konstrukce na plochou střechu JIH 15° - SET pro 3 panely s rámem 30 mm

Podrobný popis

Konstrukce na plochou střechu JIH 15° - SET pro 3 FV panely s rámem 30 mm

Sada na plochou střechu pro montáž 3 fotovoltaických panelů vedle sebe s rámem 30 mm.

Sada obsahuje:

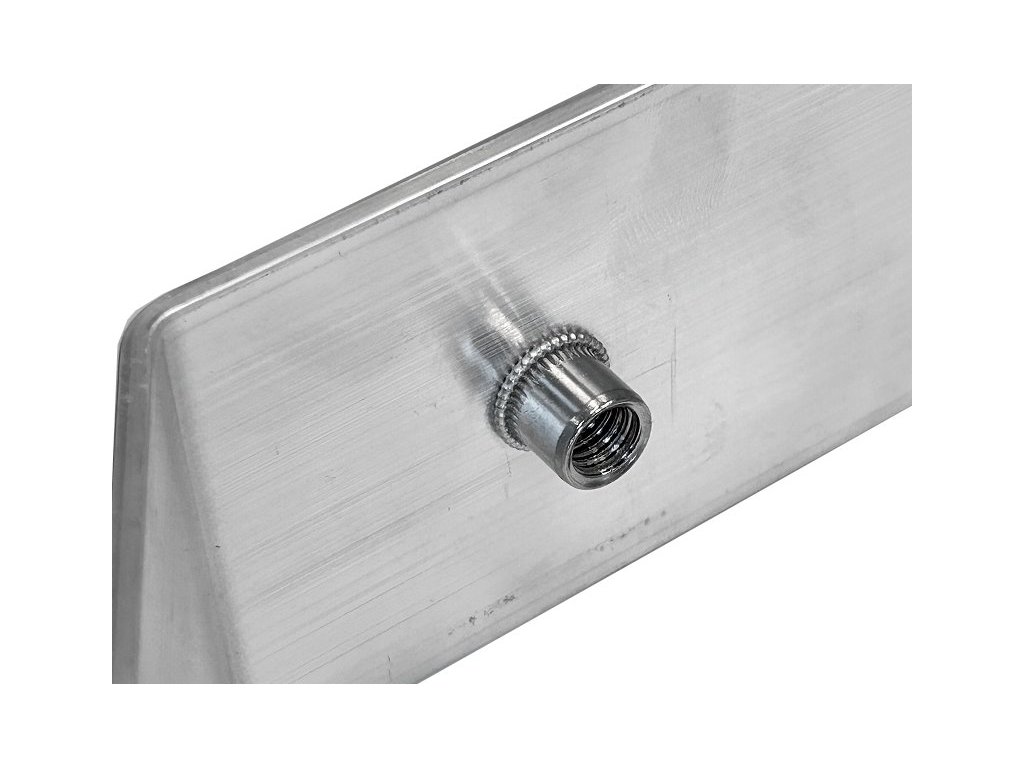

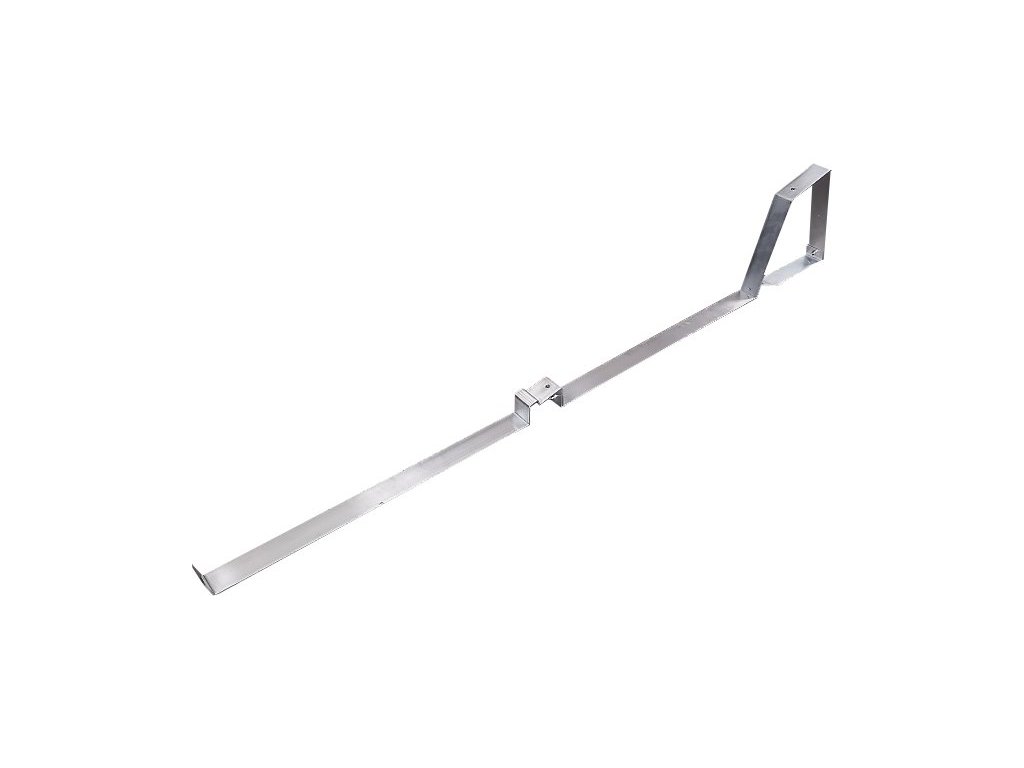

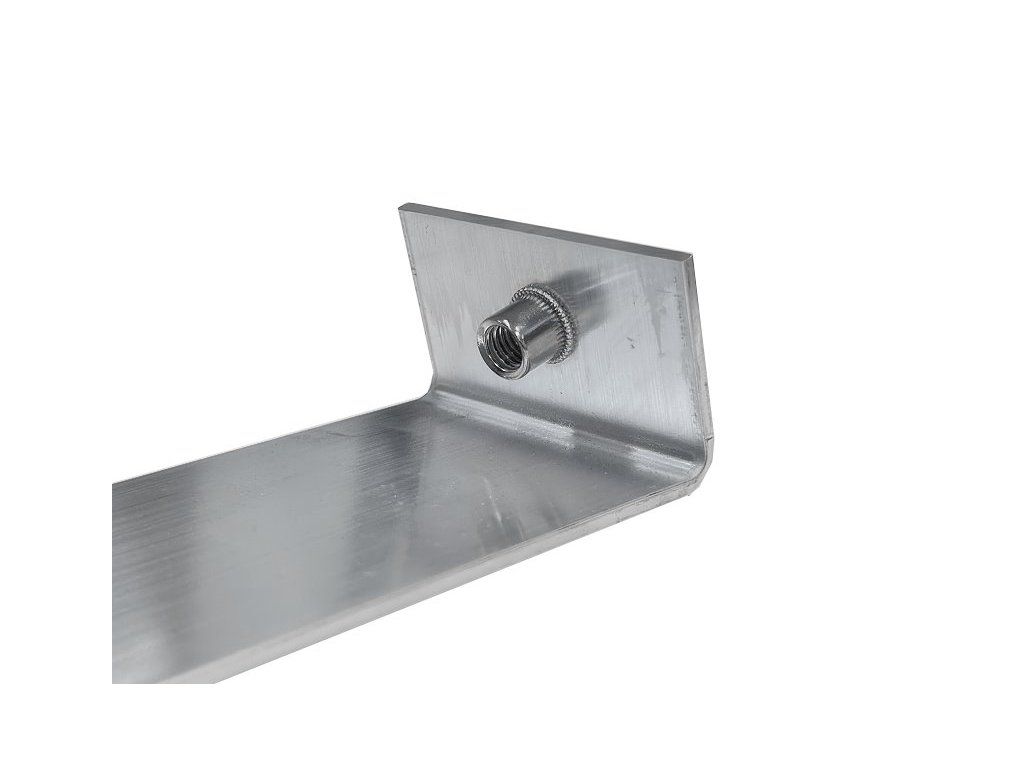

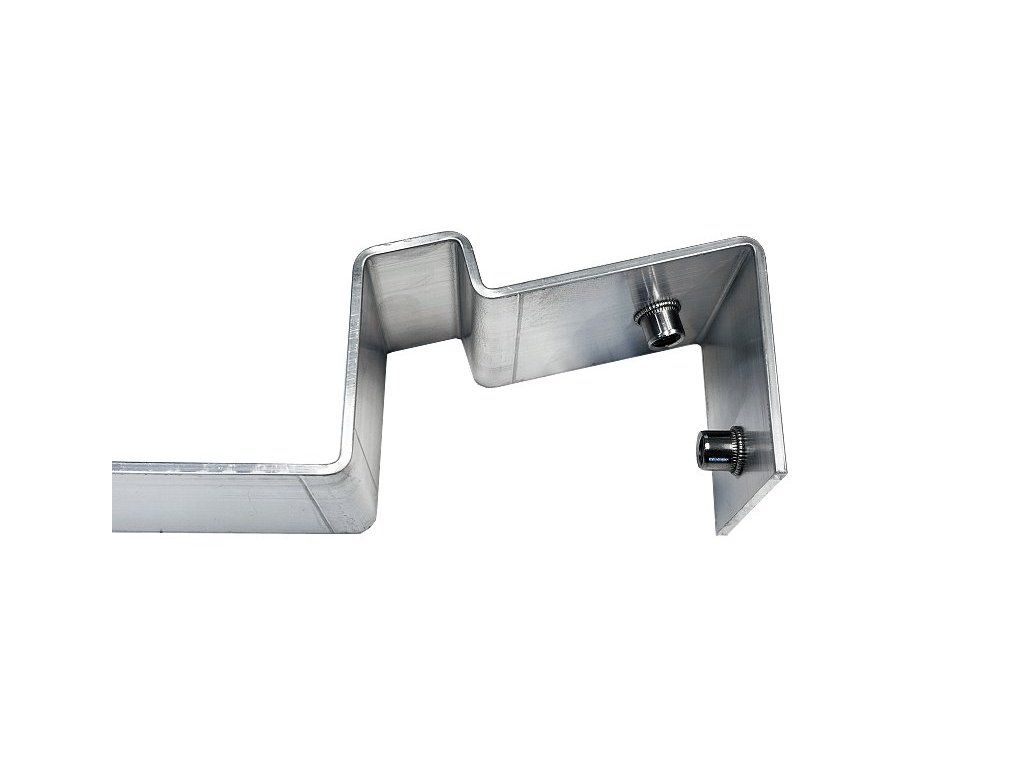

• 4x Hliníková FV podpěra na plochou střechu JIH 15° / 3 ks dílů (1+1+1)

Pro sestavení 4x konstrukcí-noh (jedna složená ze 3 dílů):

• 12x Šroub M8x20 imbus DIN 912, A2 nerez

Pro uchycení panelu na krajích konstrukce:

• 4x Úchyt krajní Z-30, L50 mm stříbrný pro FV panel s rámem 30 mm
• 4x Šroub M8x30 imbus DIN 912, A2 nerez

Pro uchycení panelů ve středu:

• 4x Úchyt středový univerzální U-24, L50 mm stříbrný pro FV panel
• 4x Šroub M8x30 imbus DIN 912, A2 nerez

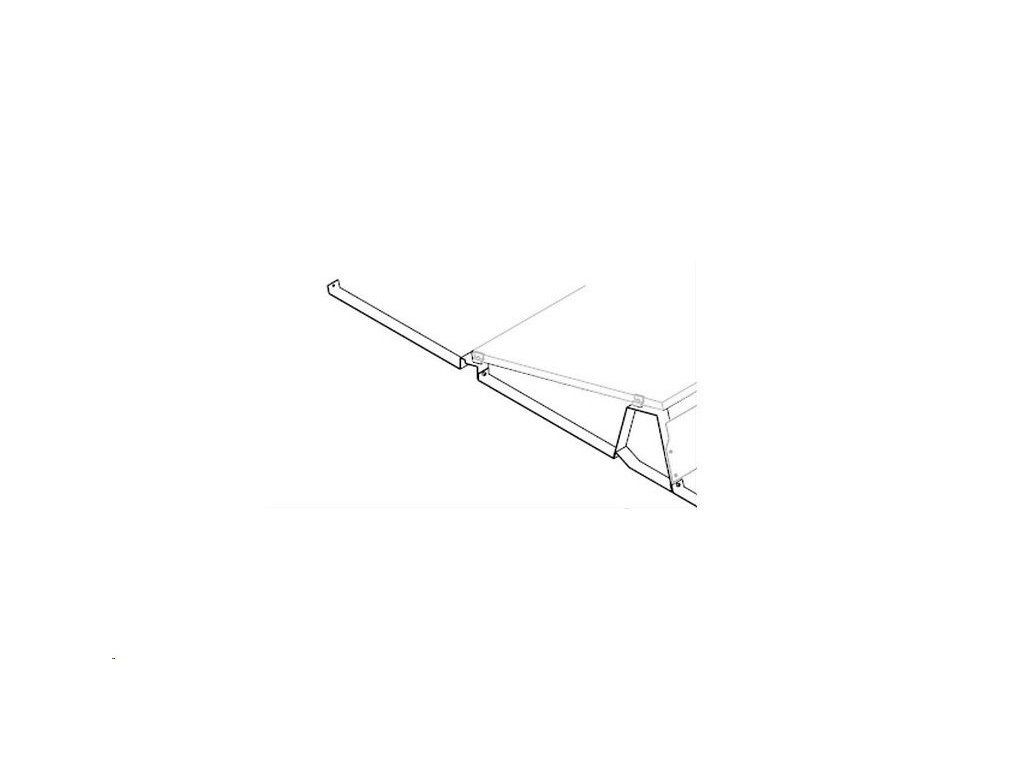

Ke konstrukci je nutné také použít zadní krycí plech - závětravací plech. Budeme potřebovat celkem 3 kusy plechů. Plech vybíráme podle délky panelu (viz doporučené příslušenství). Je možné také použít Magnelisový závětrávací plech (viz doporučené příslušenství), který se dá překrýt přes sebe a nastavit si tak požadovanou délku.

Plechy se montují ke konstrukcí pomocí šroubů do plechu (viz doporučené příslušenství). Na jednu konstrukci je zapotřebí k uchycení 2 šrouby, v našem případě budeme tedy potřebovat 12 šroubů (4 konstrukce X 2 šrouby).

Pod konstrukcí doporučujeme použít hydroizolační fólii PVC (viz doporučené příslušenství). Až pak konstrukcí zatížíme dlaždicemi (koupíte ve stavebninách). Pod dlaždice doporučejeme použít také fólii nebo lépe gumovou podložku REGUPOL (pryžová izolace) - viz doporučené příslušenství, která je speciálně pro tento účel - pro podložení konstrukce na foltovoltaické střešní konstrukce.
