Hlídací napěťové relé ELKO HRN-55N 3x400/230V AC

Podrobný popis

Hlídací napěťové relé ELKO HRN-55N 3x400/230V AC

Relé kontroluje sled a výpadky fází, překročení hlídaného napětí. Určeno pro hlídání 3-fázových sítí.

•  Napájení L1-N, tzn. že relé hlídá i přerušení nulového vodiče.
•  Pevná prodleva T1 (500 ms) a nastavitelná prodleva T2 (0.1 - 10 s).
•  Chybový stav je indikován LED a rozepnutím výstupního kontaktu relé.
•  Výstupní kontakt 1x přepínací 8 A / 250 V AC1.
•  V provedení 1-MODUL, upevnění na DIN lištu.

Funkce

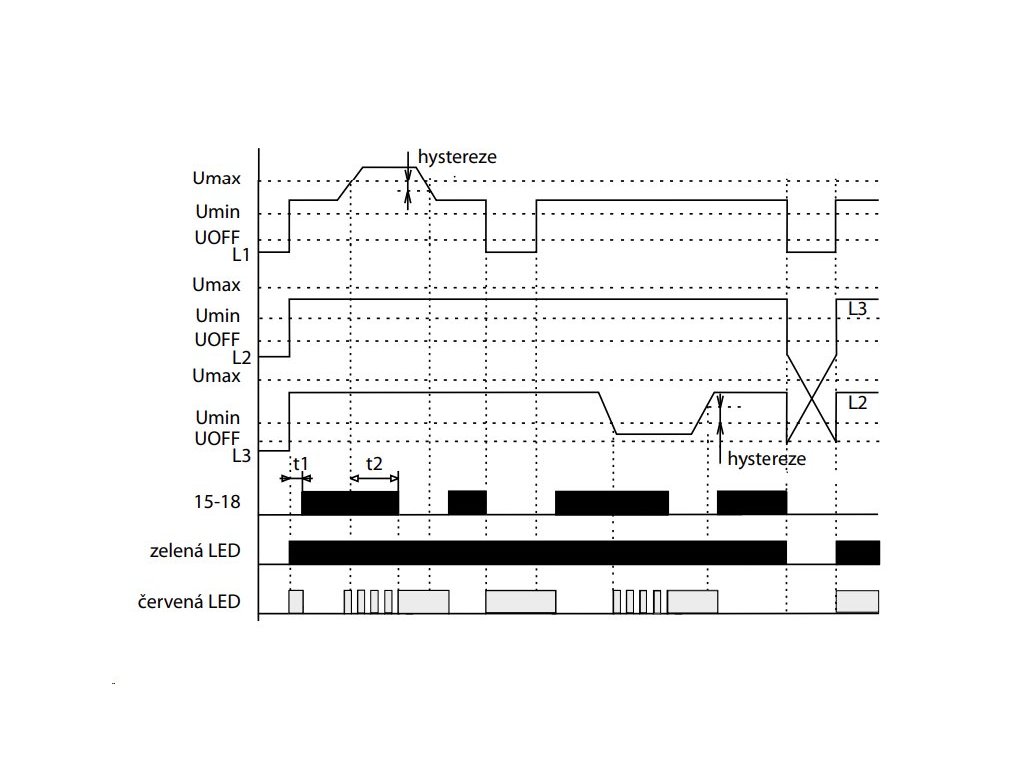

Relé v 3-fázové síti kontroluje správný sled a výpadek kterékoliv fáze. Zelená LED svítí trvale a indikuje přítomnost napájecího napětí. Při výpadku fáze nebo při překročení napětí bliká červená LED a relé vypne.

Přechod do stavu poruchy je zpožděn - nastavení zpoždění se provádí potenciometrem na panelu přístroje. Při nesprávném sledu fází svítí červená LED trvale a relé je vypnuto. Pokud napájecí napětí poklesne pod 60 % Un (UOFF spodní úroveň) dojde k okamžitému rozepnutí relé bez uplatnění zpoždění a je hlášen chybový stav červenou LED.

Technické specifikace

• Hlídací svorky: L1, L2, L3, N
• Napájecí svorky: L1, L2, L3, N
• Napájecí a hlídané napětí Un: 3x 400 V / 230 V / 50 Hz
• Úroveň Umax: 125% Un
• Úroveň Umin: 75 % Un
• Příkon: max. 2 VA
• Hystereze: 2 %
• Max. trvalé napětí: AC 3x 265 V
• Špičkové přetížení < 1 ms: AC 3x 288 V
• Časová prod leva T1: max. 500 ms
• Časová prodleva T2: nastavitelná 0.1 - 10 s

Varování

Přístroj je konstruován pro připojení do 3-fázové sítě střídavého napětí 400 / 230 V a musí být instalován v souladu s předpisy a normami platnými v dané zemi. Instalaci, připojení, nastavení a obsluhu může provádět pouze osoba s odpovídající elektrotechnickou kvalifikací, která se dokonale seznámila s tímto návodem a funkcí přístroje.

Přístroj obsahuje ochrany proti přepěťovým špičkám a rušivým impulsům v napájecí síti. Pro správnou funkci těchto ochran však musí být v instalaci předřazeny vhodné ochrany vyššího stupně (A, B, C) a dle normy zabezpečeno odrušení spínaných přístrojů (stykače, motory, induktivní zátěže apod.).

Před zahájením instalace se bezpečně ujistěte, že zařízení není pod napětím a hlavní vypínač je v poloze “VYPNUTO”. Neinstalujte přístroj ke zdrojům nadměrného elektromagnetického rušení. Správnou instalací přístroje zajistěte dokonalou cirkulaci vzduchu tak, aby při trvalém provozu a vyšší okolní teplotě nebyla překročena maximální dovolená pracovní teplota přístroje. Pro instalaci a nastavení použijte šroubovák šíře cca 2 mm.

Mějte na paměti, že se jedná o plně elektronický přístroj a podle toho také k montáži přistupujte. Bezproblémová funkce přístroje je také závislá na předchozím způsobu transportu, skladování a zacházení. Pokud objevíte jakékoliv známky poškození, deformace, nefunkčnosti nebo chybějící díl, neinstalujte tento přístroj a reklamujte ho u prodejce. S výrobkem se musí po ukončení životnosti zacházet jako s elektronickým odpadem.
