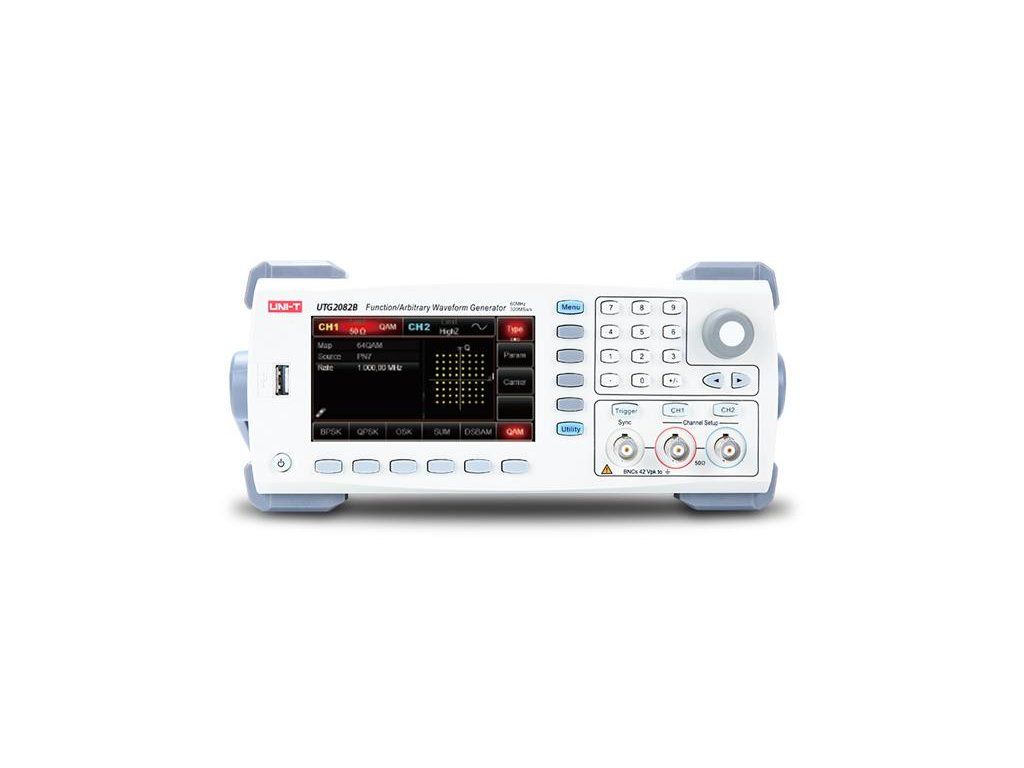

Generátor funkcí / libovolných průběhů UTG2082B je moderní dvoukanálový generátor využívající technologii přímé digitální syntézy k vytvoření přesného a stabilního výstupu libovolných tvarů vlny s rozlišením 1µHz, maximální výstupní frekvenci 80 MHz, vzorkování 320 MS/s. K dispozici je modulování signálů různými modulacemi jako AM, FM, PM, ASK, FSK, PSK, PWM, BPSK, QPSK, OSK, DSB-AM, SUM, QAM, Sweep atd. z interního nebo externího zdroje, lineárním a logaritmickým rozmítáním. Panel je ergonomicky konstruován pro snadné ovládání.

Využití generátoru se předpokládá při návrhu, vývoji, testování, řešení problémů a pro opravy elektronických a elektroakustických zařízení, jako je testování obvodů a zařízení v celulárních a bezdrátových systémech, rozhlasových a televizních systémech; testování polovodičových součástek atd. Díky technologii DDS je schopen generovat signály přesné a čisté s minimálním zkreslením.

Uživatelsky přívětivý panel s jednoduchým ovládáním a přehledný displej vám umožňuje pracovat mnohem efektivněji a rychleji. Má rozhraní USB a výkonný software pro přenos dat do počítače. V interní energeticky nezávislé paměti je uloženo více než 160 průběhů křivek např. matematických, bioelektrických, zdravotnických, trigonometrických, antitrigonometrických, přechodných jevů v automobilech apod.

Má výborný poměr cena/výkon a množství funkcí. Využití najde v laboratořích vysokých škol, výzkumných ústavech apod. Tento přístroj splňuje bezpečnostní požadavky pro elektronické měřící přístroje GB4793 a bezpečnostní standardy IEC 61010-1/2, splňuje bezpečnostní normy pro izolované napětí CAT II 300V.

• Dvoukanálový generátor - 2 ekvivalentní, na sobě nezávislé kanály
• Možnost propojení obou kanálů
• Digitální syntéza signálů DDS
• Generování sinusových signálů s kmitočtem 1µHz až 80MHz
• Generování obdélníkových signálů s kmitočtem 1µHz až 70MHz
• Generování různých dalších průběhů (sinus, obdélník, rampa, trojúhelník, puls, šum, DC, libovolný)
• Typy modulace AM, FM, PM, ASK, FSK, PSK, PWM, BPSK, QPSK, OSK, DSB-AM, SUM, QAM, Sweep
• Použití modulačního signálu z interního i externího zdroje
• Možnost zadání tvaru signálu matematickým vzorcem
• Možnost zadání fáze signálu ve stupních nebo radiánech
• Podpora výstupu sweep a burst signálů
• Podporuje spouštění vnitřní / vnější / ruční spoušť
• 6ti bitové vysoce přesné měření frekvence až do 200MHz externích TTL kompatibilních signálů
• Výstupní amplituda signálu až 10Vpp na impedanci 50? nebo až 20Vpp v režimu vysoké impedance
• Ochrana terminálů proti přepětí
• Vzorkovací frekvence 320M/s a 16 bitové vertikální rozlišení
• Možnost uložit až 16 skupin proměnlivých digitálních vlnění
• Rozhraní USB na čelním panelu pro zadání průběhů

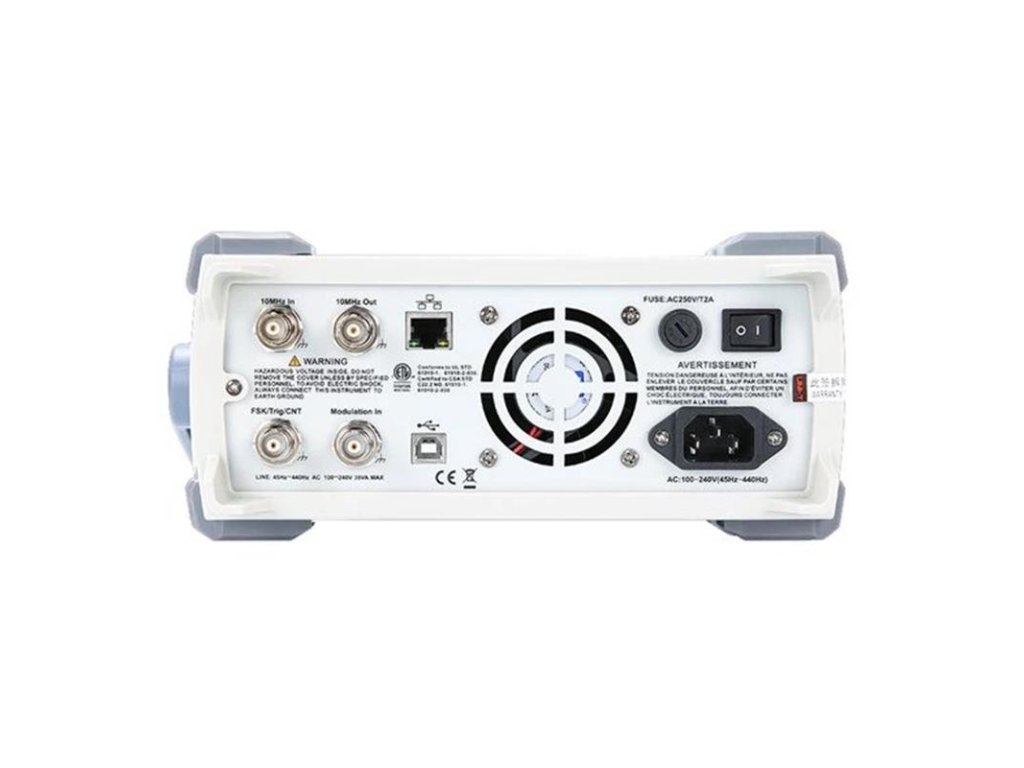

• Rozhraní USB Host na zadním panelu, výkonný software pro PC
• Konektor LAN na zadním panelu pro aktualizaci firmwaru
• Multifunkční knoflík a číselná klávesnice pro jednoduchou obsluhu
• Systémová nápověda
• Barevný displej TFT LCD s úhlopříčkou 4,3“ a rozlišením WVGA (480 x 272 pixelů)

TECHNICKÉ SPECIFIKACE:

• Výstupní kanály: 2
• Vzorkovací frekvence: 1,28 GS/s (interpolace), 320 MS/s (DDS režim)
• Výstupní frekvence: až 80MHz
• Frekvenční rozlišení: 1µHz
• Vertikální rozlišení: 16 bitů (včetně symbolů, nápisů)
• Délka vlny libovolného tvaru: 8pts až 16Mpts
• Energeticky nezávislá paměť: lze uložit až 160 skupin libovolných křivek

• Typy a kmitočty generovaných signálů:
  - sinusový: od 1µHz do 80MHz
  - obdélníkový: od 1µHz do 70MHz
  - rampa (pila): od 1µHz do 4MHz
  - puls: od 1µHz do 25MHz
  - libovolný: od 1µHz do 20MHz

• Gaussův šum: do 80MHz (-3dB)
• DC offset signálu (peak AC+DC): ± 5V (50Ohm), ± 10V (high resistence)
• Minimální doba náběhu/sestupu libovolného signálu: typicky < 6ns
• Rozsah amplitudy: 1mVpp až 10Vpp (50Ohm), 2mVpp až 20Vpp(High Z)
• Typy modulace: AM, FM, PM, ASK, FSK, PSK, PWM, BPSK, QPSK, OSK, DSB-AM, SUM, QAM, Sweep
• Pracovní režimy: výstup zapnutý / vypnutý, spojité, modulace, rozmítání, série
• Měření frekvence signálů kompatabilních s TTL: ano, v rozmezí 100mHz - 200MHz s přesností ±51 ppm, rozlišení 6 digit/s
• Výstupní impedance: nastavitelná od 1Ohm až do 1kOhm, nebo High Z, tovární nastavení 50Ohm
• Ochrana proti zkratu na výstupu: ano
• Ochrana terminálů proti přepětí: při vstupním napětí >±12,0V, frekvence <10kHz, amplitudě >100mVpp
• Ochrana terminálů proti přepětí: při vstupním napětí >±2,0V, frekvence <10kHz, amplitudě ≤100mVpp
• Celkové harmonické zkreslení 20kHz, 1Vpp (typická hodnota): <0,2%
• Přesnost: ± 0,5ppm 25°C
• Rychlost stárnutí v prvním roce: 1 ppm
• Koeficient teploty: ± 0,5 ppm /°C
• Teplotní koeficient: < 2 ppm /°C
• Displej: TFT LCD 64K, s úhlopříčkou 4,3“, WVGA (480 x 272 pixelů)
• Rozhraní USB Device: ano
• Napájení: AC od 100 V do 240 V, 45 Hz do 440 Hz, CAT II
• Spotřeba: <50W
• Jištění: tavnou pojistkou 250 V, T2 A
• Hmotnost (Netto): 3,1kg
• Hmotnost celková: 4,1kg
• Rozměry: 305 x 230 x 93mm
• Barva výrobku: bílá a šedá

OBSAH BALENÍ:

• Generátor funkcí UTG2082B
• Napájecí kabel
• Kabel rozhraní USB
• Kabel BNC-BNC (1m)
• Návod k použití
