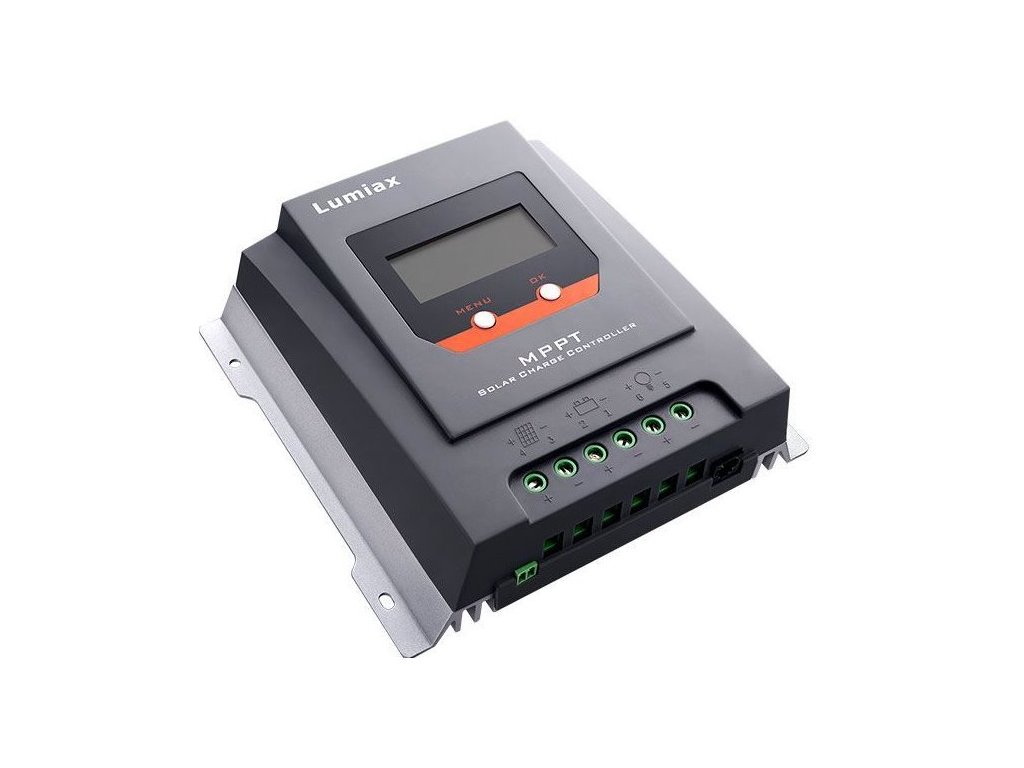

FVE MPPT Solárny regulátor Lumiax MT3075, 12-24V/30A

Podrobný popis

FVE MPPT Solárny regulátor Lumiax MT3075, 12-24V/30A

MPPT regulátor 30A pre všetky dostupné druhy batérií so systémovým napätím 12V alebo 24V a pre FV panely s max. výkonom 390W(12V) alebo 780W(24V) s max. vstupným napätím 55V a min.vstupným napätím o 1V vyšším, než nabíjacie napätie batérie. Je teda vhodný aj pre panely so systémovým napätím 12V, ktoré pri maximálnej záťaži generujú 16–18V. Tento regulátor pomocou vnútorného meniča upravuje V-A charakteristiku zdroja prúdovo-solárneho panelu tak, aby bola optimálna pre nabíjanie batérie. Dokáže využiť energiu zo solárnych panelov lepšie ako regulátor PWM, ktorý reguluje nabíjanie iba pulzným obmedzením priameho prepojenia solárneho panelu a batérie, kedy šírka pulzu je úmerná stavu nabíjanej batérie. Inak povedané, regulátor MPPT dokáže z vyššieho napätia a nižšieho prúdu zdroja generovať ideálne napätie a prúd na nabíjanie batérie. Napr 18V a 5A premení na 14,5V/6,2A. Účinnosť konverzie V-A charakteristiky býva nad 95#I6PER#, straty sú teda minimálne a regulátory sa spravidla dajú prispôsobiť rôznym druhom batérií tak, aby bolo nabíjanie čo najoptimálnejšie.

Špecifikácia:
Systémové napätie 12 alebo 24V , použiteľné batérie: Pb AGM, Pb AGM GEL, Pb liquid.
Upozornenie: Pre LiFePO4 batérie je nutné zakúpiť G923A.
Max. výkon FV panelov: 390W (780W-24V) pre maximálne využitie regulátora. Pri použití výkonnejších panelov nebude plný výkon využitý, avšak funkcia regulátora zostane zachovaná bez poškodenia.
Max. napätie FV panelu: 55V (-20°C), 50V(+25°C)
Min.napätie FV panelu pri použití 12V batérie: 15,6V – overené vlastným meraním
Max. nabíjací prúd: 30A
Vlastná spotreba: <8mA(12V),<12mA(24V)
4 stupňové nabíjanie-len pre Pb batérie (CC, CV – boost, CV – float, CV-equalize)
CC \u003d nabíjanie plným výkonom FV panelov do nastavenej hodnoty konca nabíjania (CV-boost)
CV-boost \u003d nabíjanie po dobu 1–2hod po dosiahnutí svorkového napätia 14–15V (nastaviteľné)
CV-equalize\u003d nabíjanie zvýšeným napätím na premiešanie tekutého elektrolytu-voliteľné len pre olovené batérie s tekutým elektrolytom
CV-float \u003d nabíjanie udržiavacím napätím 13,5–13,8V (nastaviteľné)
Voľba typu batérie: S tekutým dielektrikom, AGM, AGM GEL, LiFePO4
LCD displej pre nastavenie a sledovanie prevádzkových parametrov
Teplotná kompenzácia: –4,17mV/K na bunku pri nabíjaní boost+equal
-3,33mV/K na bunku pri nabíjaní float (udržiavacia)
Krytie IP32
RS485 interface
Prevádzková teplota: –25°C~55°C
Rozmery: 189×182×64mm/1,3kg
