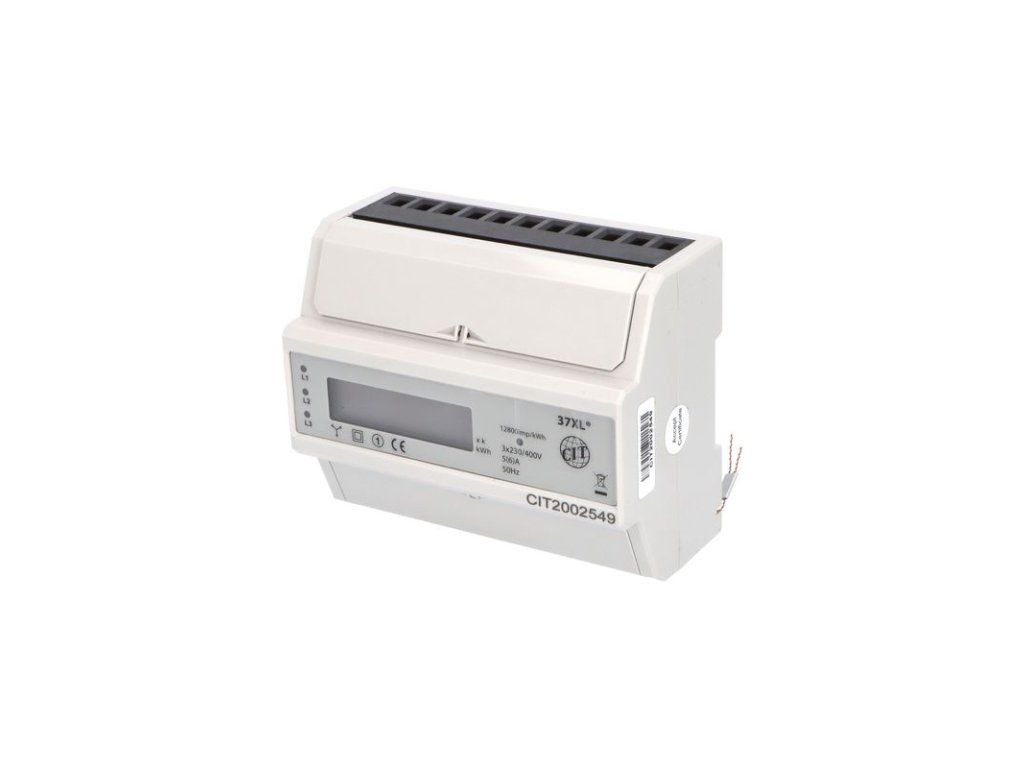

Elektroměr EDIN 37XL, X/5, 7mod., LCD, 3-fáz., 1-tar., podružný, nepřímé měř.

Podrobný popis

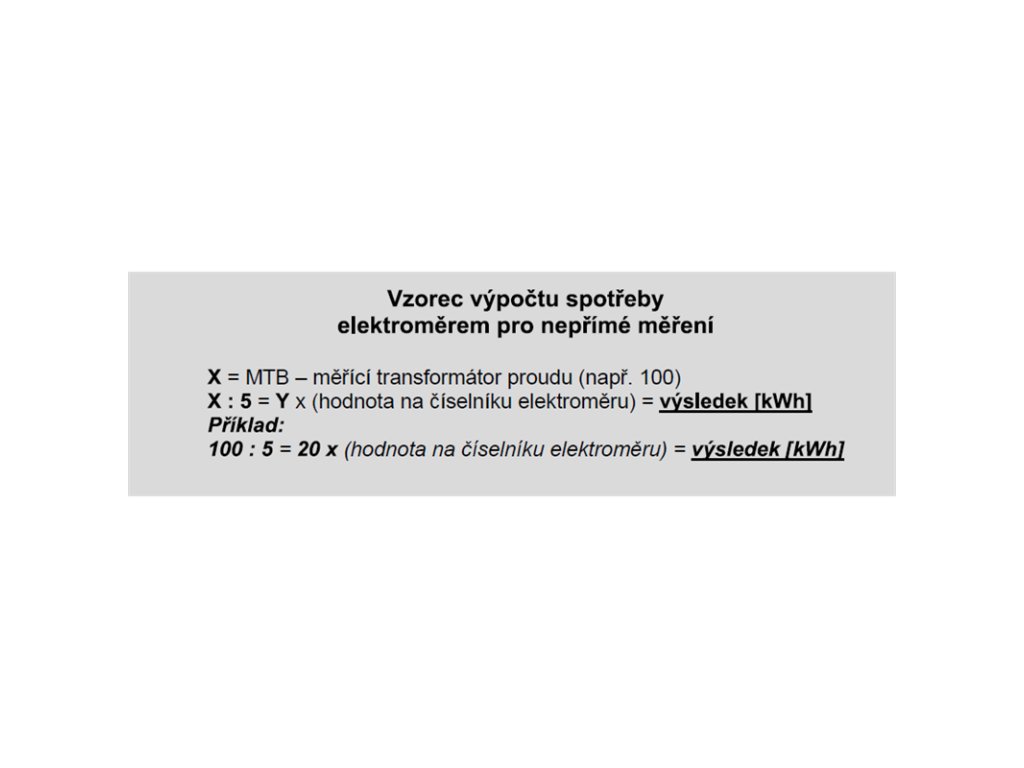

Elektroměr EDIN 37XL, X/5, 7modulový, podružný, 3-fázový, 1-tarifní, LCD. Třífázový elektroměr s LCD displejem pro střídavé napětí 3x230 V / 400 V, 50Hz, slouží k měření činné elektrické energie v nepřímém zapojení do obvodu. Je určen na podružná měření spotřeby samostatných spotřebičů nebo spotřebičů ve skupinách. Velký LCD displej zobrazuje hodnoty na číselníku od 000000,1 až 999999,9 [kWh] a to bez přivedeného napájení po dobu až 10 let (záleží na okolním prostředí), zobrazené naměřené hodnoty nelze vymazat. Indikační LED blikají při odběru konkrétní fáze. Elektroměr má impulzní výstup na svorkách (9) S0+ a (8) S0-. To umožňuje připojení externího zařízení, které počítá impulzy (S0 dle normy DIN 43864) generované elektroměrem. Ke správné funkci elektroměru se nevyžaduje zapojení tohoto doplňkového zařízení. Montuje se na nosnou lištu 35 mm (DIN lištu), vestavná šířka je 122 mm (7 mod.). Šroubové svorky pro pohodlné připojení vodičů až do průřezu 16 mm2. Utahovací moment šroubů 2,0 - 5,0 Nm. Vlastní spotřeba je menší než 0,2 W.
Technické údaje:
Nepřímé měření 1,5 (6) A
Třída přesnosti 1
Jednotarifní podsvícený LCD displej
SO impulsní výstup
Montáž na nosnou TS lištu (DIN)
Šířka 122,5 mm (7 modulů)
Napětí impulzu <12 - 24 V DC
Proud impulzu <27 m
