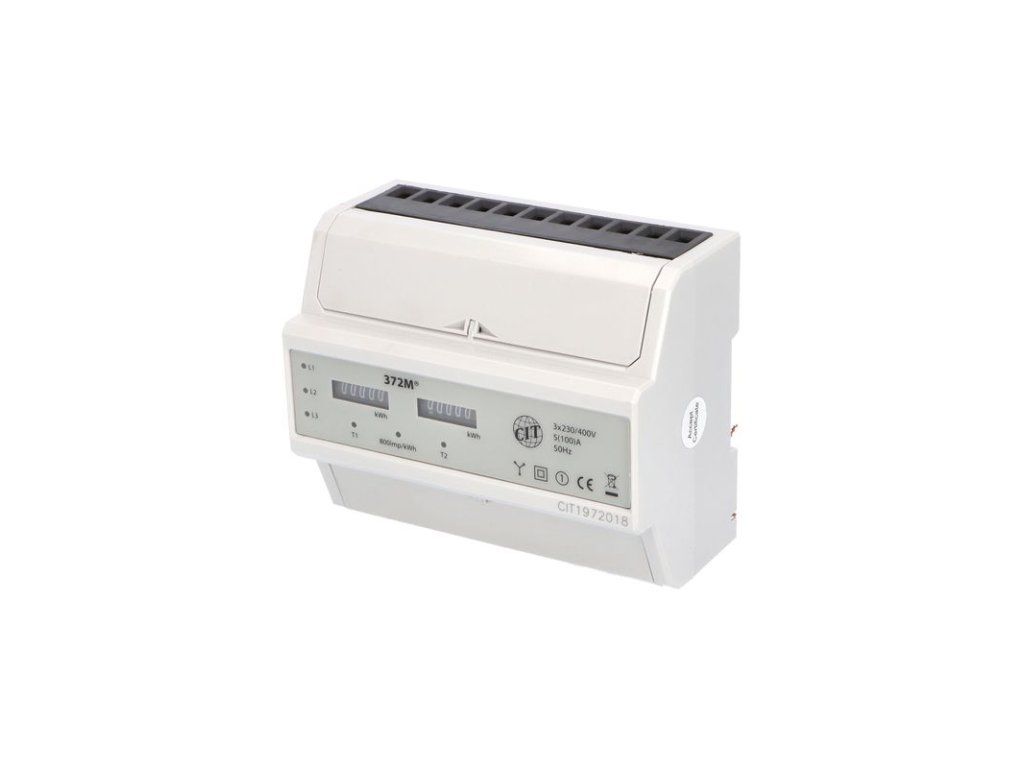

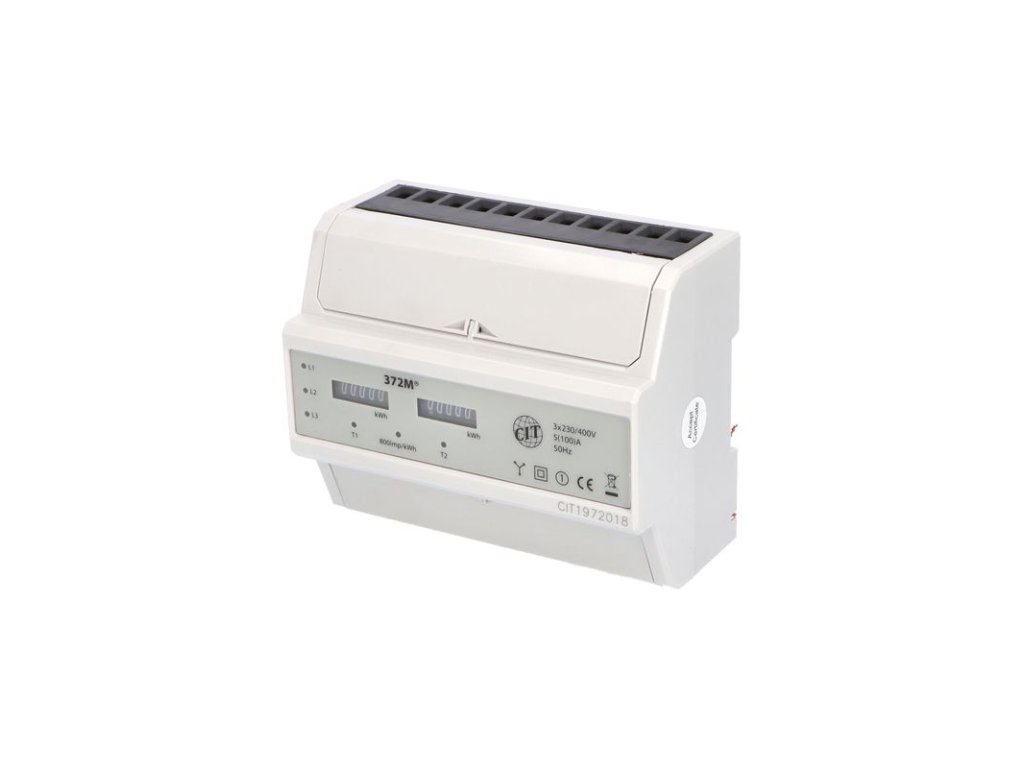

Elektroměr EDIN 372M, 100A, 7mod., mechanický číselník, 3-fáz., 2-tar., podružný
Kód: ELE-1008890Viac ako 100 000
produktov
Doprava zadarmo
od 99 EUR
Slovenský e-shop
s kamennou predajňou
Podrobný popis
Elektroměr EDIN 372M, 100A, 7modulový, podružný, 3-fázový, 2-tarifní, mechanický číselník. Třífázový elektroměr s dvoutarifním mechanickým displejem pro střídavé napětí 3x230 V / 400 V, 50Hz, slouží k měření činné elektrické energie v přímém zapojení do obvodu. Je určen na podružné měření spotřeby samostatných spotřebičů nebo spotřebičů ve skupinách. Jedná se o přesný elektroměr, který měří již od minimálních hodnot protékajícího proudu (0,5A) až po 100 A. Dvoutarifní mechanický displej zobrazuje hodnoty na číselníku od 00000,1 až 99999,9 [kWh], zobrazené naměřené hodnoty nelze vymazat. Pro změnu tarifu DEN / NOC připojte signál z HDO „nulový vodič“ na svorku č.11. Indikační LED blikají při odběru konkrétní fáze. Elektroměr má impulzní výstup na svorkách (9) S0+ a (8) S0-. To umožňuje připojení externího zařízení, které počítá impulzy (S0 dle normy DIN 43864) generované elektroměrem. Ke správné funkci elektroměru se nevyžaduje zapojení tohoto doplňkového zařízení. Montuje se na nosnou lištu 35 mm (DIN lištu), vestavná šířka je 122 mm (7 mod.). Šroubové svorky pro pohodlné připojení vodičů až do průřezu 35 mm2. Utahovací moment šroubů : svorka č. 1-7 = 3,0 - 4,0 Nm, svorka č. 8-11 = 1,5 - 2,5 Nm. Vlastní spotřeba je menší než 0,2 W.Technické údaje:
Přímé měření do 100 A
Třída přesnosti 1
Dvoutarifní mechanický displej
SO impulsní výstup
Montáž na nosnou TS lištu (DIN)
Šířka 122,5 mm (7 modulů)
Proud impulzu <27 mA
Dodatočné parametre
Kategória: | VEĽKÉ A MALÉ SPOTREBIČE |
---|---|
Záruka: | 24 |
Certifikace MID:: | Ne |
Maximální měřený proud [A]:: | 100 |
Počet měřených fází:: | 3-fázový |
Počet tarifů elektroměru:: | 2-tarifní |
Přímé/nepřímé měření:: | Přímé měření |
Typ displeje:: | Mechanický číselník |
Způsob montáže elektroměru:: | Na nosnou lištu 35 mm |
Max. průřez připoj.vodičů vstup: | 35 mm2 |
Max. průřez připoj.vodičů výstup: | 35 mm2 |
Počet fází: | 3 fázový |
Tarify: | Vícetarifní |
Počet modulů: | 7 |
Maximální proud: | 100 A |
