Detektor káblov LA-1012

Podrobný popis

Detektor káblov LA-1012

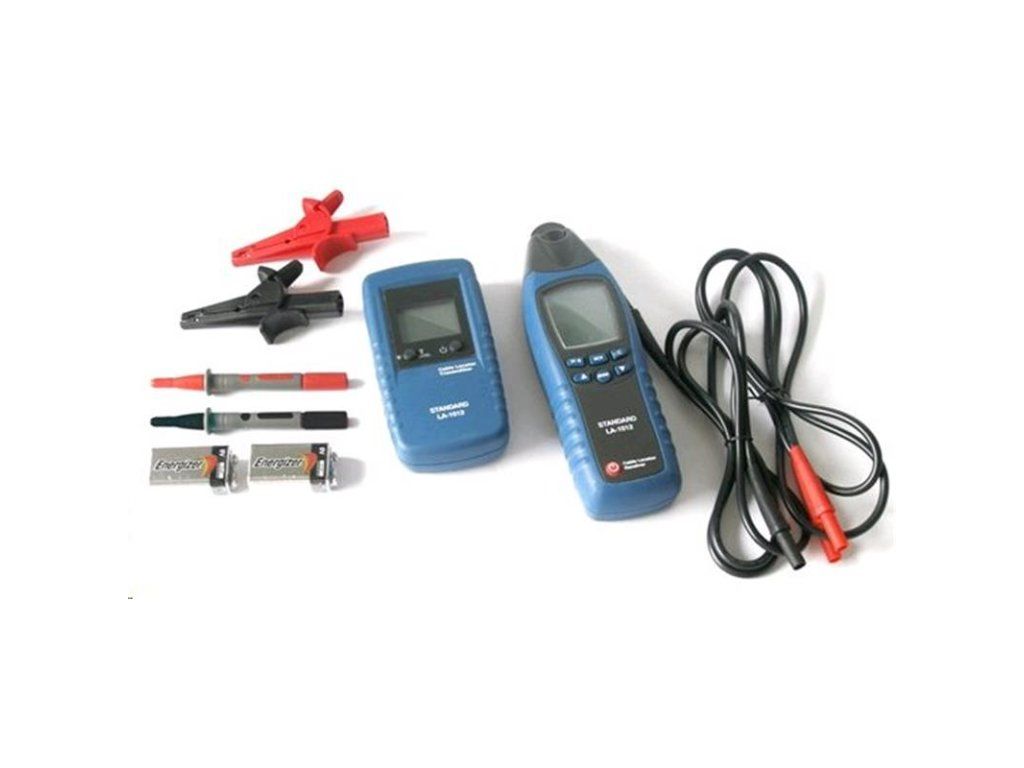

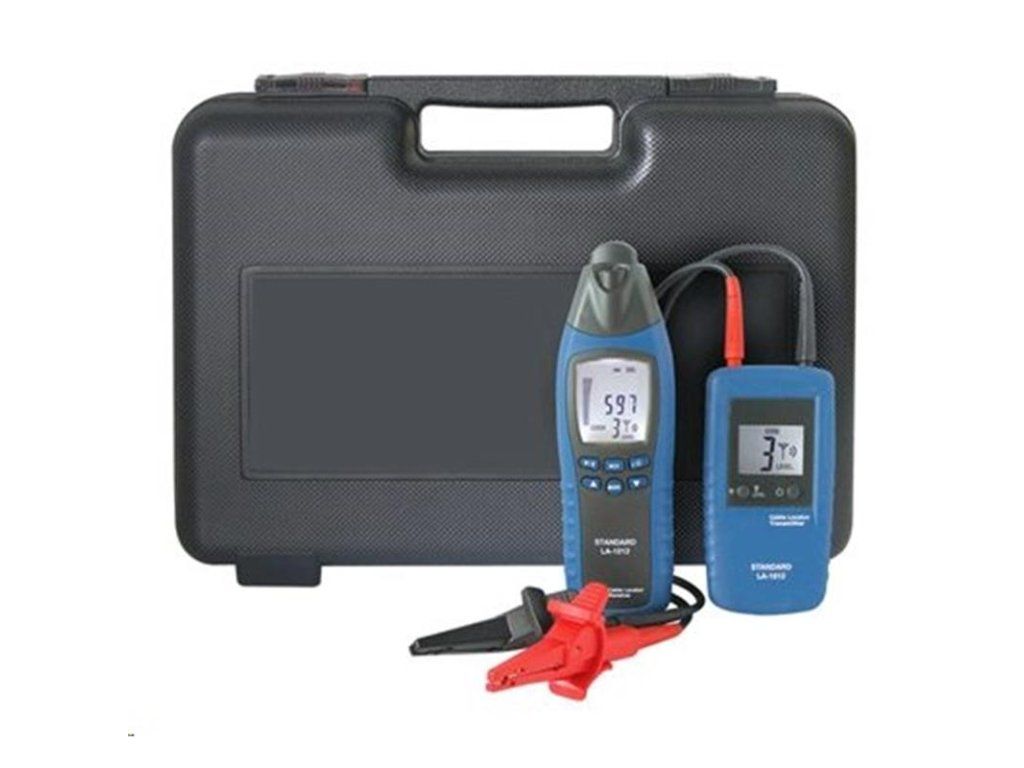

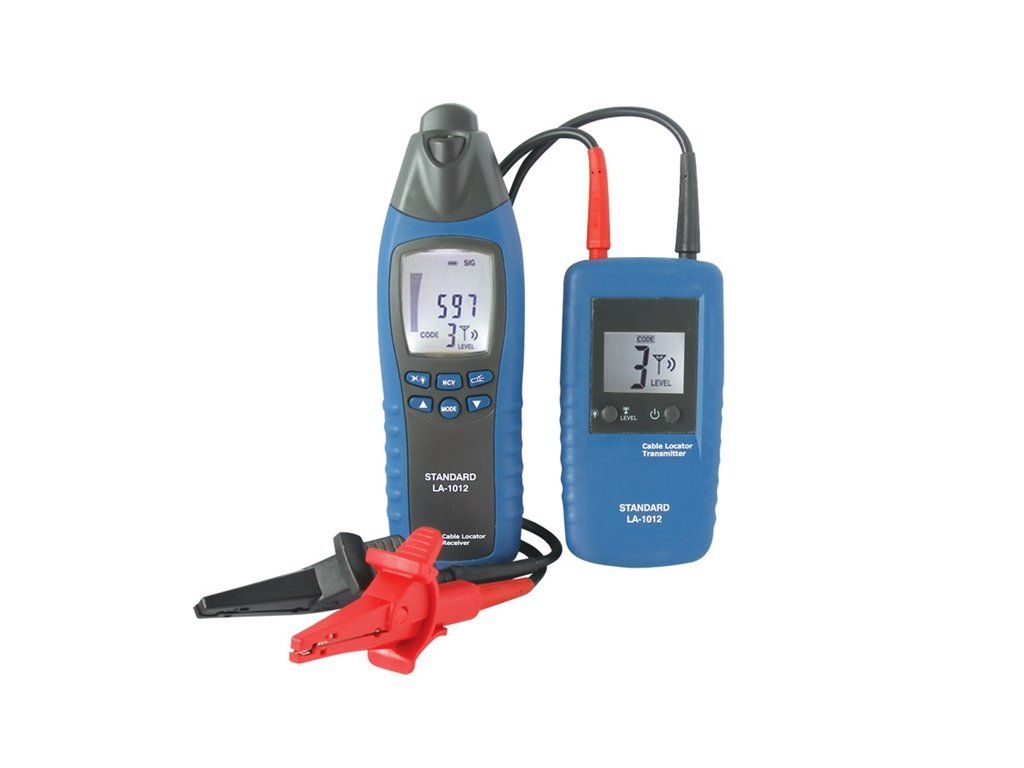

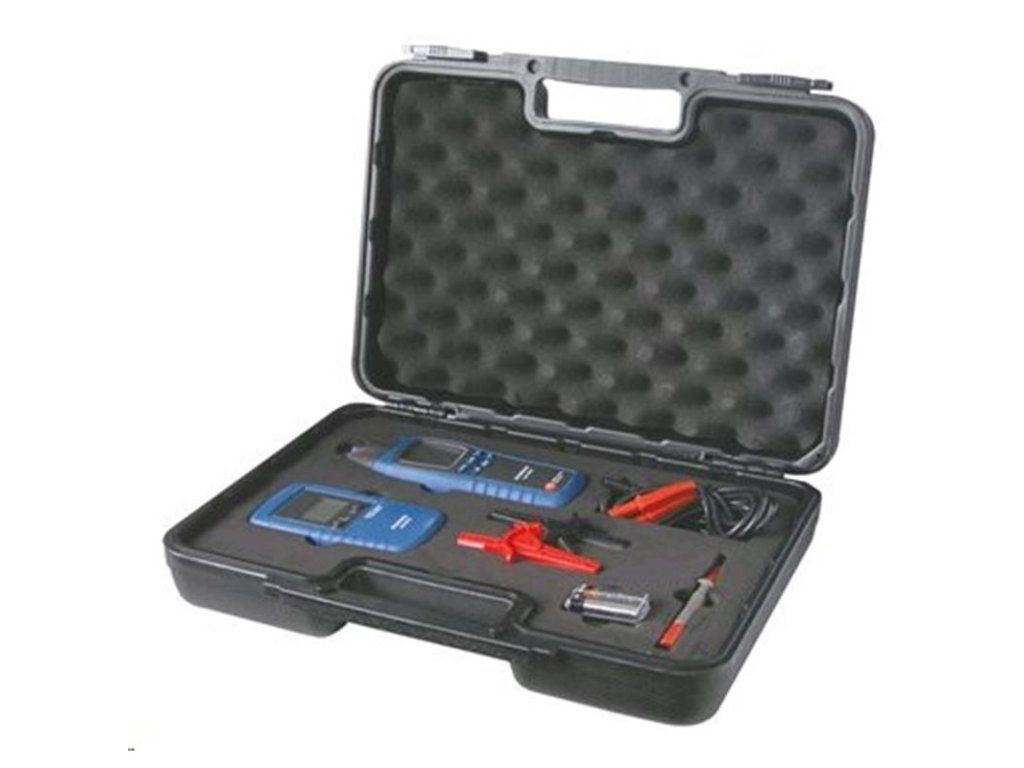

Detektor káblov sa skladá z dvoch častí - vysielača a prijímača. Tieto časti sú prenosné meracie zariadenia a používajú sa na detekciu a sledovanie vodičov a káblov.

Signál generovaný vysielačom je v podstate modulovaný prúd, ktorý vytvára slabé magnetické pole okolo vodiča. Toto elektromagnetické pole indukuje v cievke prijímača napätie. Toto indukované napätie prijímač zosilní, dekóduje a prevedie na pôvodný signál. Výsledok sa zobrazí na displeji.

Nastavenia vysielača musia zodpovedať typu meraného vodiča a musia s vodičom tvoriť uzavretý prúdový obvod.

- Vyhľadávanie vodičov pod omietkou, prerušení vodičov, skratov na vodičoch
- Vyhľadávanie vodičov zakopaných v zemi
- Detekcia poistiek a priradenie prúdových obvodov
- Vyhľadávanie zásuviek a rozvodov, ktoré boli náhodne skryté pod omietkou
- Zisťovanie prerušených vodičov a skratov v rozvodoch podlahového vykurovania
- sledovanie kovových potrubí v rozvodoch vody a vykurovania
- Vo všetkých oblastiach použitia (pod napätím aj bez napätia) sa vykonávajú bez použitia ďalších nástrojov
- Na displeji vysielača sa zobrazuje úroveň prenosu, kód prenosu a prítomnosť cudzieho napätia
- Prijímač zobrazuje úroveň príjmu, kód prenosu a súčasne zisťuje prítomnosť sieťového napätia
- Automatické a manuálne nastavenie citlivosti
- Možnosť vypnutia akustického signálu prijímača
- Funkcia automatického vypnutia
- Podsvietenie
- Možnosť podsvietenia, ak pracujete v zlých svetelných podmienkach

TECHNICKÉ ŠPECIFIKÁCIE:

Vysielač:
- Výstupný signál 125 kHz.
- Detekcia externého napätia: áno
- Rozsah napätia: 12 V - 400 V
- Frekvenčný rozsah: 0 - 60 Hz
- Displej: LCD
- Detekcia externého napätia: max. 400V AC/DC
- CAT III 300V
- Úroveň emisií: 2
- Automatické vypnutie: približne po jednej hodine nečinnosti
- Napájanie: 1x 9V batéria (NEDA 1604, 6F22)
- Spotreba: max. 18 mA
- Poistka: F0,5A 500V, 6,3 x 32 mm
- Prevádzková teplota: 0 až 40 °C, max. 80 % relatívna vlhkosť vzduchu (bez kondenzácie)
- Teplota skladovania: -20 až 60 °C, max. 80 % relatívnej vlhkosti (bez kondenzácie)
- Nadmorská výška: do 2000 m
- Rozmery: 130 x 69 x 32 mm
- Hmotnosť: približne 130 g

Prijímač:
- Hĺbka sledovania: závisí od materiálu a aplikácie
- Režim lokalizácie kábla: cca 0 - 2 m (jednopólová aplikácia) , cca 0 - 0,5 m (dvojpólová aplikácia)
- Detekcia napätia: cca 0 - 0,4 m
- Displej: LCD displej s funkciami a analógovým zobrazením
- Napájanie: 1x 9V batéria (NEDA 1604, 6F22)
- Spotreba: cca 23 mA (bez podsvietenia alebo osvetlenia) , cca 35 mA (s podsvietením), max. 40 mA (podsvietenie a osvetlenie)
- Automatické vypnutie: po približne 5 minútach nečinnosti
- Prevádzková teplota: 0 až 40 °C, max. 80 % relatívna vlhkosť vzduchu (bez kondenzácie)
- Teplota skladovania: -20 až 60 °C, max. 80 % relatívnej vlhkosti (bez kondenzácie)
- Nadmorská výška: do 2000 m
- Rozmery: 192 x 61 x 37 mm
- Hmotnosť: približne 180 g
