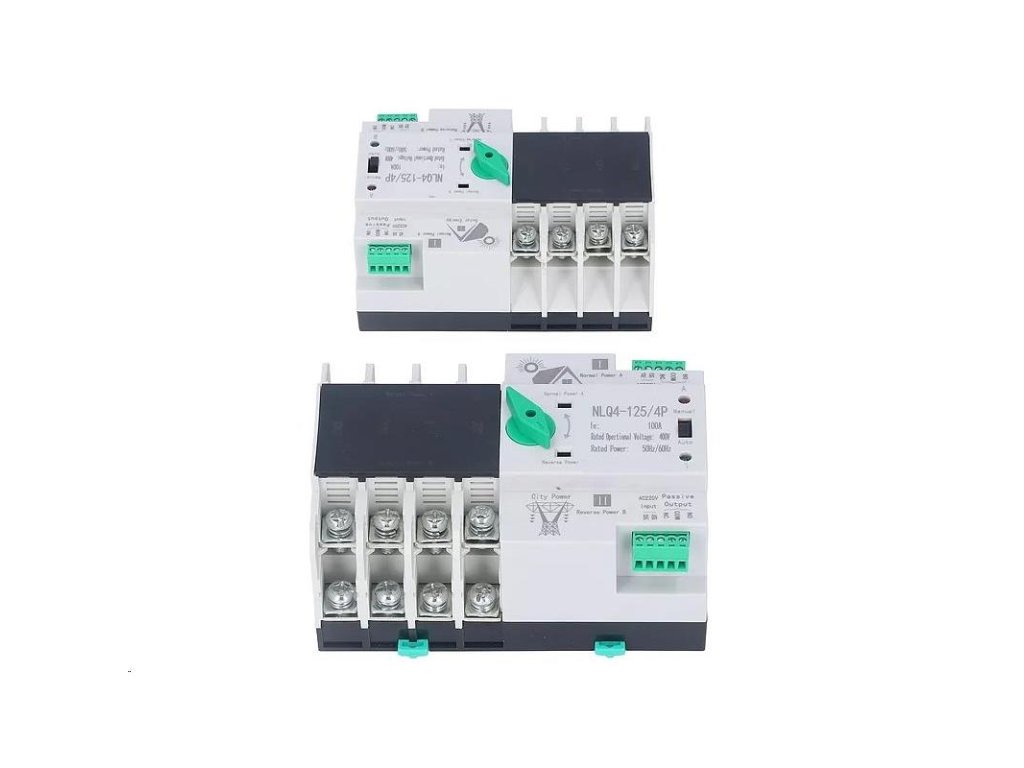

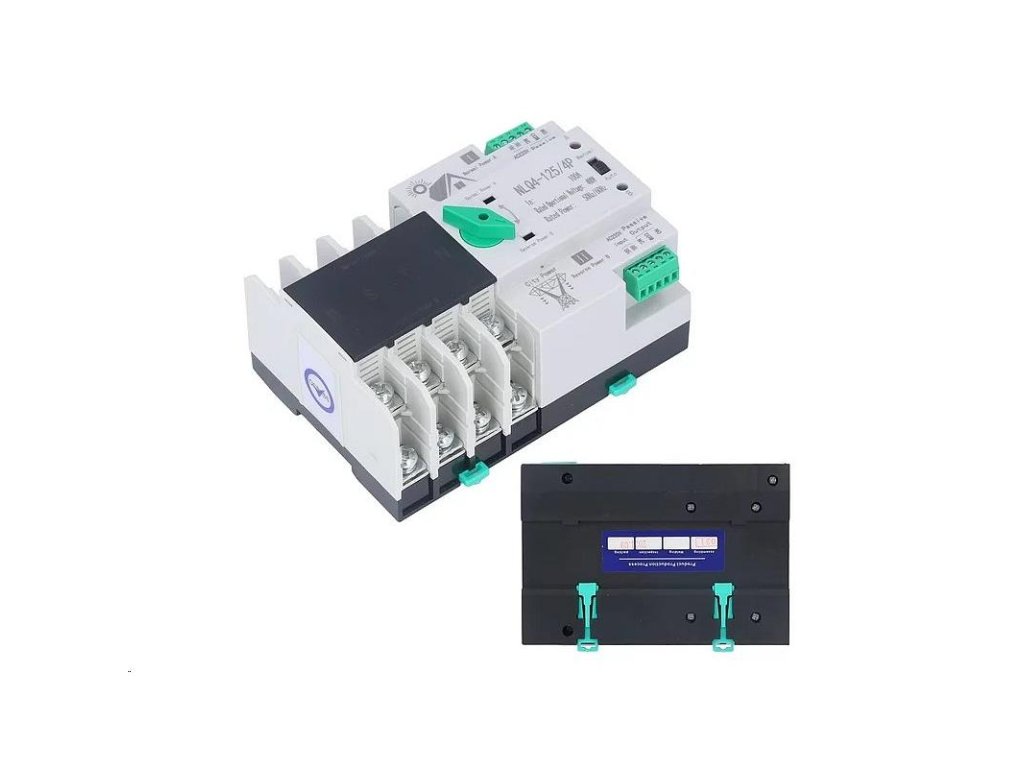

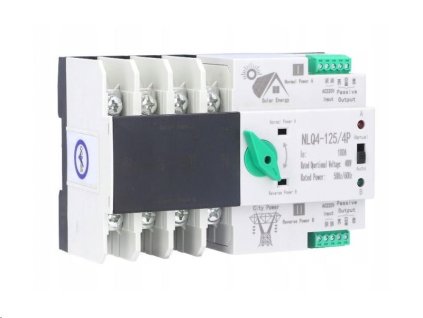

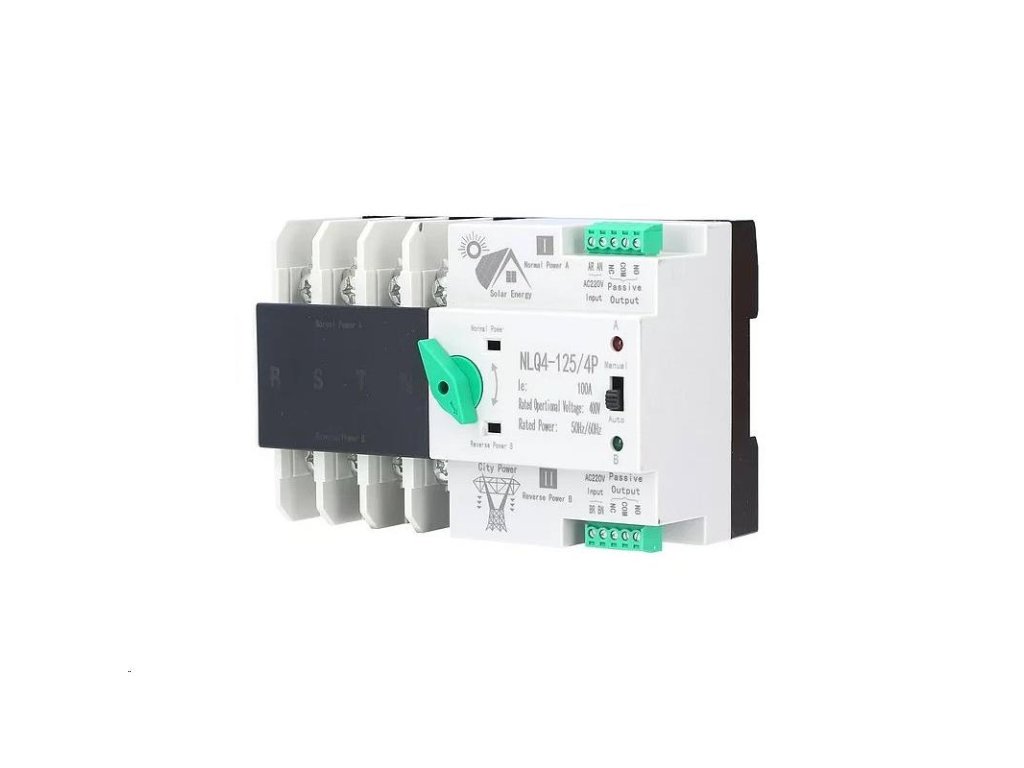

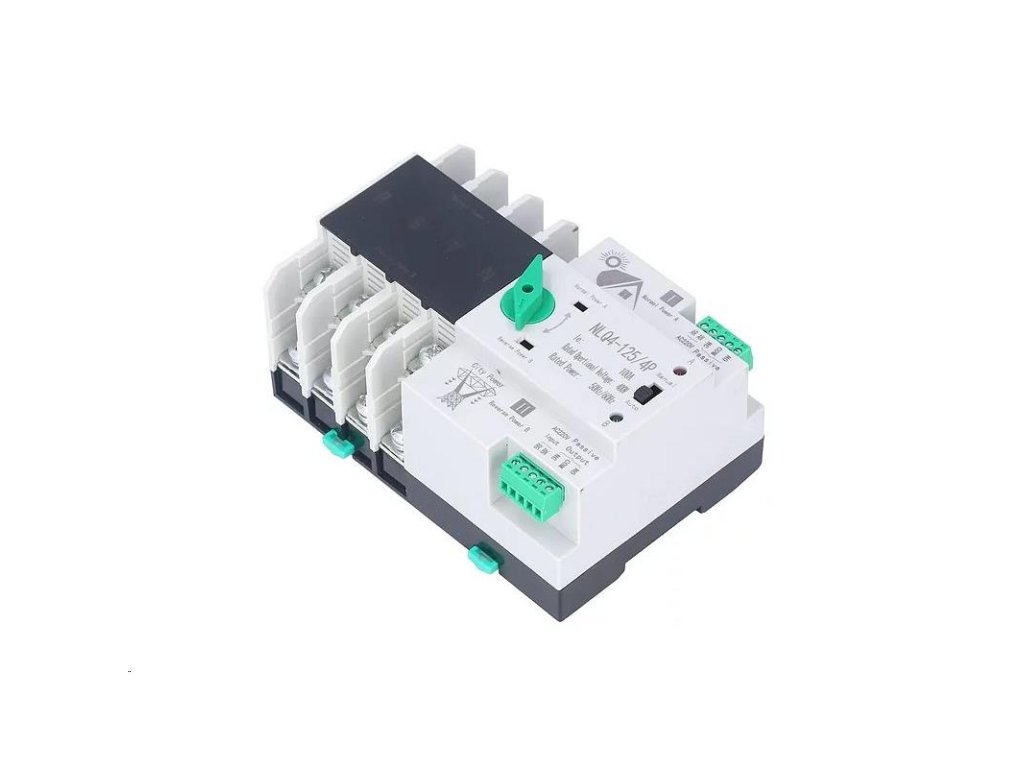

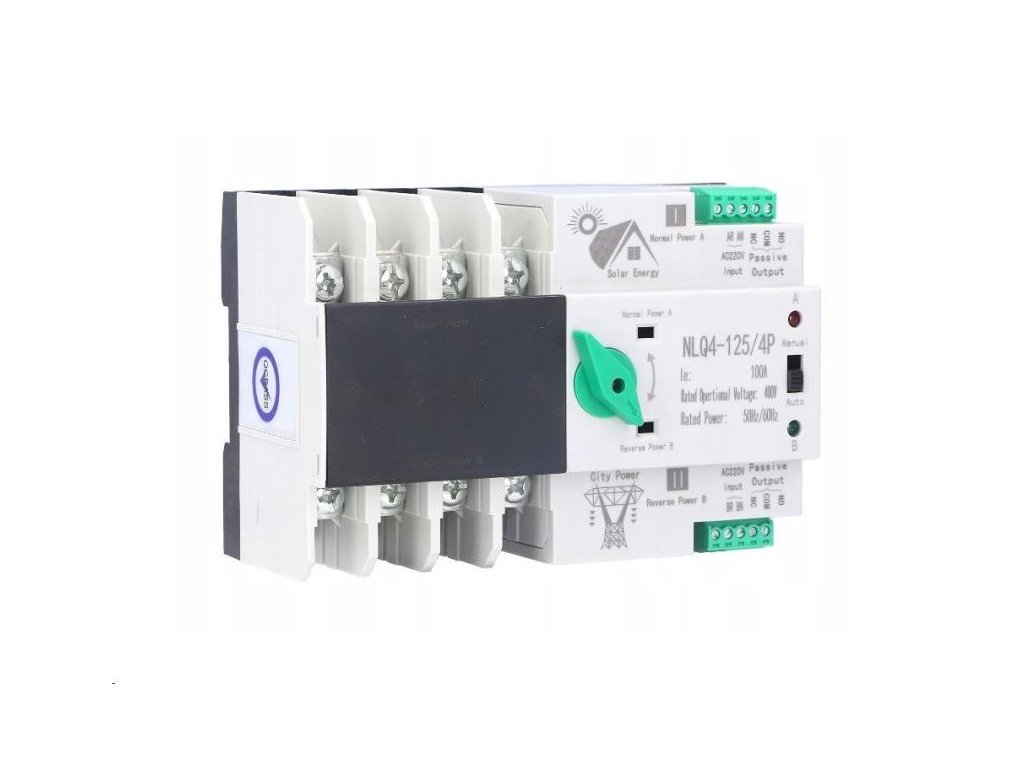

Automatický přepínač sítí - napájení 4P 400V 63A - NLQ4-125/4P pro FVE

Detailný popis produktu

🔄 Automatický přepínač sítí - napájení 4P 400V 63A - NLQ4-125/4P pro FVE

Automatický přepínač sítí sleduje dostupnost elektrické energie ze dvou různých zdrojů a podle potřeby mezi nimi automaticky nebo ručně přepíná. Ideální pro použití v systémech, kde není přípustný výpadek napájení. Určený k montáži na DIN lištu.

✅ Hlavní vlastnosti


• Režim provozu:
  Automatický nebo manuální

• Montáž:
  Na DIN lištu – rychlá a snadná instalace do rozvaděče

• Vlastnosti přístroje:
  • Spolehlivý přenos napájení
  • Vynikající elektrická izolace
  • Snadná instalace a údržba
  • Dlouhá životnost


🏠 Použití


Přepínač je určen pro místa, kde je důležitá nepřetržitá dodávka elektrické energie, např.:

• Domácnosti

• Nákupní centra

• Továrny

• Laboratoře

• Zemědělské provozy a farmy


⚙️ Pracovní princip


Při výpadku nebo abnormálním stavu hlavního (normálního) napájecího zdroje okamžitě přepne na záložní zdroj, čímž zajistí:

• Nepřerušené napájení

• Spolehlivost a bezpečnost provozu

• Rychlou reakci bez výpadku


🔧 Konstrukce a materiály


• Materiál krytu:
  Vynikající nehořlavý plast PC, odolný vůči vysokým teplotám a stárnutí

• Kontakty:
  Stříbrné kontakty pro zajištění výborné vodivosti a spolehlivého spínání


⚡ Milisekundové spínání


• Rychlá odezva při výpadku – přepnutí bez ztráty napájení

• Kompaktní konstrukce

• Možnost automatického i ručního ovládání

Technické specifikace

• Jmenovitý provozní proud: 63A
• Jmenovité ovládací napětí Us: AC220 V 50Hz
• Normální pracovní stav: 85% Us-110% Us
• Jmenovitá frekvence: 50/60 Hz
• Jmenovité napětí: 400V AC
• Izolační napětí: 690 V AC
• Jmenovitý zkratový proud: 50kA
• Jmenovité impulzní výdržné napětí: 8kV
• Počet pólů: 4P
• Pomocný okruh: 2 nezávislá relé, každé relé obsahuje 2 sady transformátorových kontaktů
• Čas na dotek: <50ms
• Doba přechodu operace: <50ms
• Doba návratu: <50ms
• Doba vypnutí: <50ms
• Elektrická životnost: 2000
• Mechanická životnost: 5000
• Montáž: na DIN lištu
• Rozměry (Š x V x H): 141 x 104 x 76 mm


⚠️ Upozornění a důležité informace k instalaci


Jmenovité ovládací napětí zařízení:
AC 220–230 V

• Zařízení vyžaduje stabilní napětí v tomto rozsahu pro správnou funkci.

• Při poklesu napětí pod 190 V hrozí poškození zařízení – může dojít k přehřátí nebo zničení vnitřních součástí.


Řídicí napětí (platí pro varianty s AC 110 V):
AC 110 V

• Pokud je zařízení napájeno nižším napětím než 95 V, může dojít k vážnému poškození elektroniky.

• Tento údaj se vztahuje k modelům navrženým pro 110V řízení – pro jistotu vždy ověřte parametry konkrétního kusu.


🔌 Doporučení pro bezpečný provoz:

Pro ochranu zařízení doporučujeme doplnit instalaci o podpěťovou a přepěťovou ochranu, například:

• Přepěťový ochranný modul (T1/T2/T3) – chrání před přepětím v síti.

• Podpěťová ochrana – automaticky odpojí zařízení, pokud napětí klesne pod bezpečnou mez (např. 195 V), a zabrání tím jeho poškození.


1. Svodič přepětí třídy B (T1)

   • Účel: Poskytuje hrubou ochranu proti přímým úderům blesku a velkým přepětím.​

   • Instalace: Obvykle se umisťuje na vstupu elektrické instalace, například v hlavním rozvaděči.​

2. Svodič přepětí třídy C (T2)

   • Účel: Slouží jako střední stupeň ochrany, omezuje přepětí způsobené nepřímými údery blesku a spínacími pochody v síti.​

   • Instalace: Doporučuje se instalovat v podružných rozvaděčích nebo co nejblíže chráněnému zařízení.​

3. Svodič přepětí třídy D (T3)

   • Účel: Poskytuje jemnou ochranu pro citlivá elektronická zařízení před zbytkovým přepětím.​

   • Instalace: Obvykle se nachází přímo u chráněných zařízení, například ve formě zásuvkových adaptérů.
     ​

Při výběru konkrétních modelů je důležité zohlednit parametry vaší elektrické sítě a kompatibilitu s ostatními prvky instalace. Doporučujeme konzultovat výběr s kvalifikovaným elektrikářem, který zajistí správnou volbu a instalaci přepěťových ochran v souladu s platnými normami.


👷 Instalace a odpovědnost


• Instalaci smí provádět výhradně kvalifikovaná osoba s platnou elektrotechnickou způsobilostí dle platných norem ČSN.

• Neodborná instalace nebo nesprávné nastavení může vést k nevratnému poškození přístroje, úrazu elektrickým proudem nebo požáru.

• Reklamace z důvodu nesprávného zapojení či použití v rozporu s návodem nebudou akceptovány.

• Provozovatel e-shopu nenese odpovědnost za škody způsobené neodborným zapojením, úpravami, nebo porušením instalačních pokynů.
