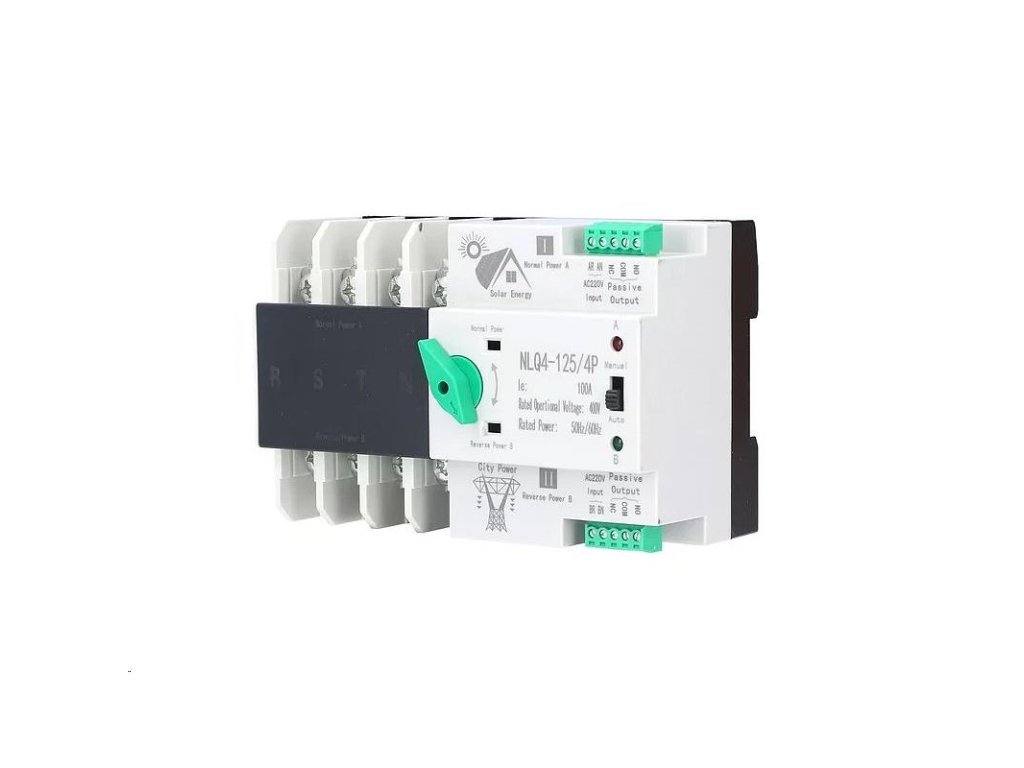

Automatický přepínač sítí - napájení 4P 400V 20A - NLQ4-125/4P pro FVE

Podrobný popis

Automatický přepínač sítí - napájení 4P 400V 20A - NLQ4-125/4P pro FVE

Automatický přepínač sítí sleduje dostupnost elektrické energie ze dvou různých zdrojů a podle potřeby mezi nimi přepíná. Provozní režim: automatický nebo manuální. Montáž na DIN lištu.

•  Vyznačuje se spolehlivým přenosem, vynikající izolací, snadnou instalací a údržbou a delší životností.
•  Použití - používá se v různých situacích, kdy není přípustný trvalý výpadek napájení, např. v domácnostech, nákupních centrech, továrnách, laboratořích, na farmách atd.
•  Pracovní postup - při abnormálním stavu normálního napájení pracuje nouzový zdroj okamžitě, aby zajistil nepřetržitost, spolehlivost a bezpečnost napájení a dosáhl efektu nepřerušovaného napájení.
•  Materiál - vynikající nehořlavý materiál PC, vysoká teplotní odolnost, odolnost proti stárnutí, bezpečný a spolehlivý, se stříbrným kontaktem, dobrá vodivost.
•  Milisekundové spínání - lze ovládat automaticky nebo ručně, milisekundové spínání bez napájení, kompaktní konstrukce.

Technické specifikace

• Jmenovitý provozní proud: 20A
• Jmenovité ovládací napětí Us: AC220 V 50Hz
• Normální pracovní stav: 85% Us-110% Us
• Jmenovitá frekvence: 50/60 Hz
• Jmenovité napětí: 400V AC
• Izolační napětí: 690 V AC
• Jmenovitý zkratový proud: 50kA
• Jmenovité impulzní výdržné napětí: 8kV
• Počet pólů: 4P
• Pomocný okruh: 2 nezávislá relé, každé relé obsahuje 2 sady transformátorových kontaktů
• Čas na dotek: <50ms
• Doba přechodu operace: <50ms
• Doba návratu: <50ms
• Doba vypnutí: <50ms
• Elektrická životnost: 2000
• Mechanická životnost: 5000
• Montáž: na DIN lištu
• Rozměry (Š x V x H): 141 x 104 x 76 mm


Upozornění

Jmenovité ovládací napětí Us: AC 220-230V

Pokud je výrobek používán pod napětím nižším než 190 V, bude hořet.

Jmenovité řídicí napětí Us: AC 110V

Pokud je výrobek používán pod napětím nižším než 95 V, bude hořet.

Návrh: Nejlepší je přidat přepěťové a podpěťové ochrany obvodu.

Zařízení smí instalovat pouze oprávněná osoba s elektrotechnickou kvalifikací. Nesprávné zapojení/nastavení výrobku a dalších prvků v instalaci může vést k jejich poškození a nevratným škodám a úrazu elektrickým proudem. Reklamace z důvodu nesprávného zapojení/nastavení nemohou být akceptovány. Neneseme zodpovědnost za neodborné zapojení a případné škody tím způsobené.
