Automatický přepínač fází VCX RM-PS1

Podrobný popis

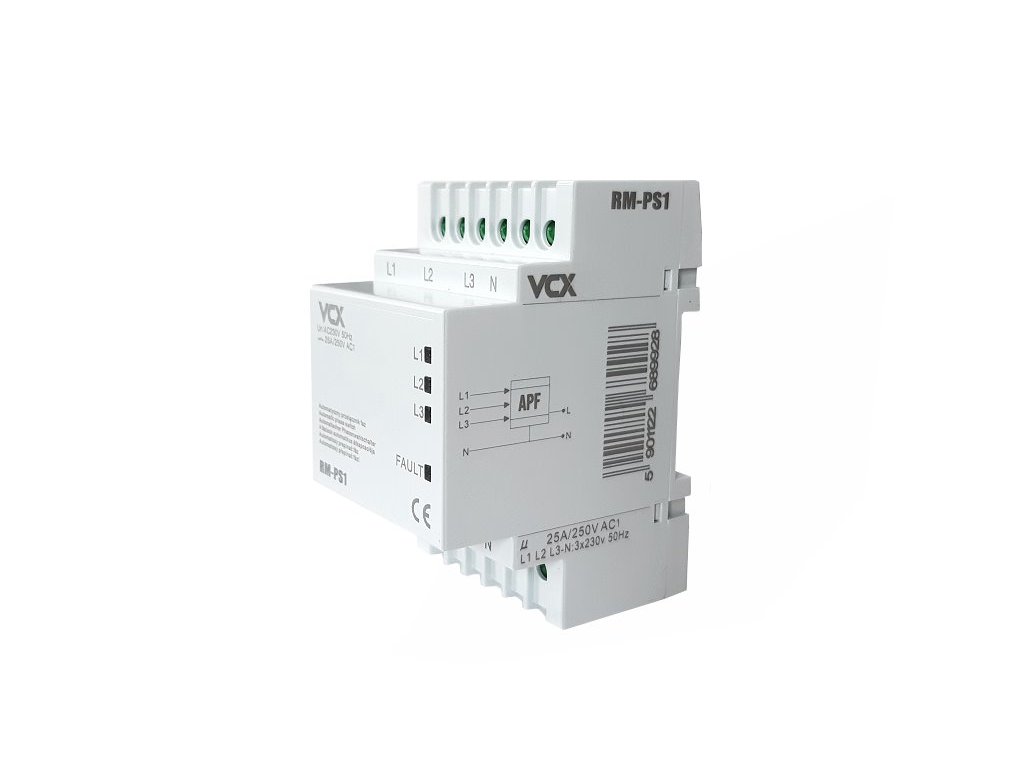

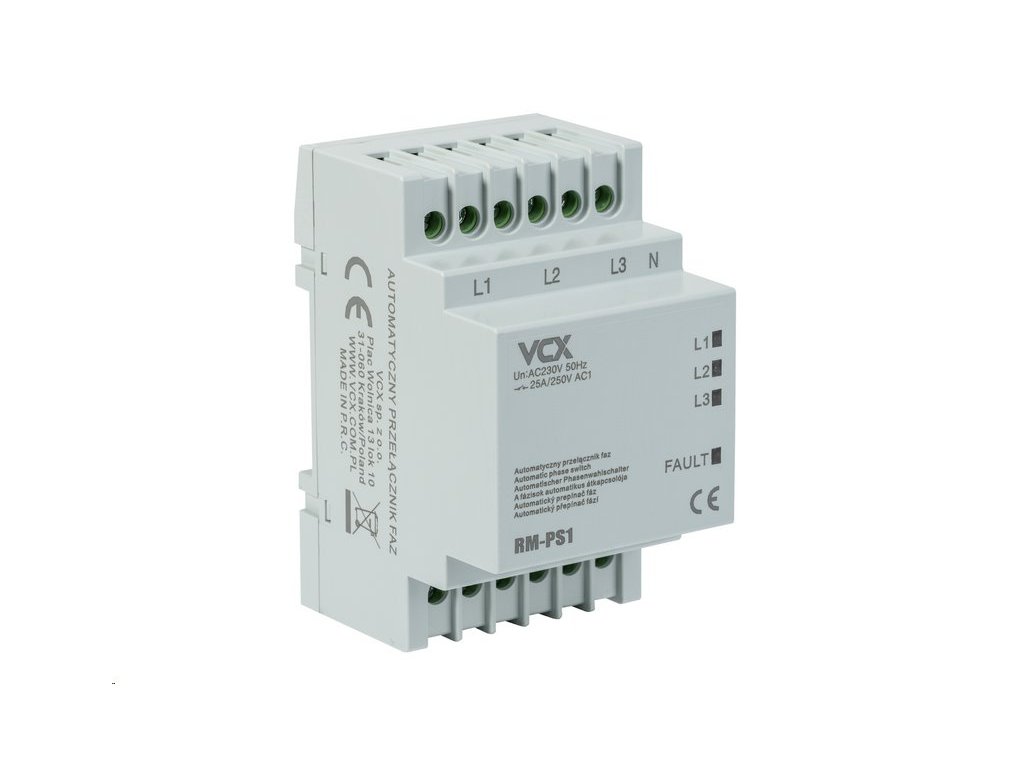

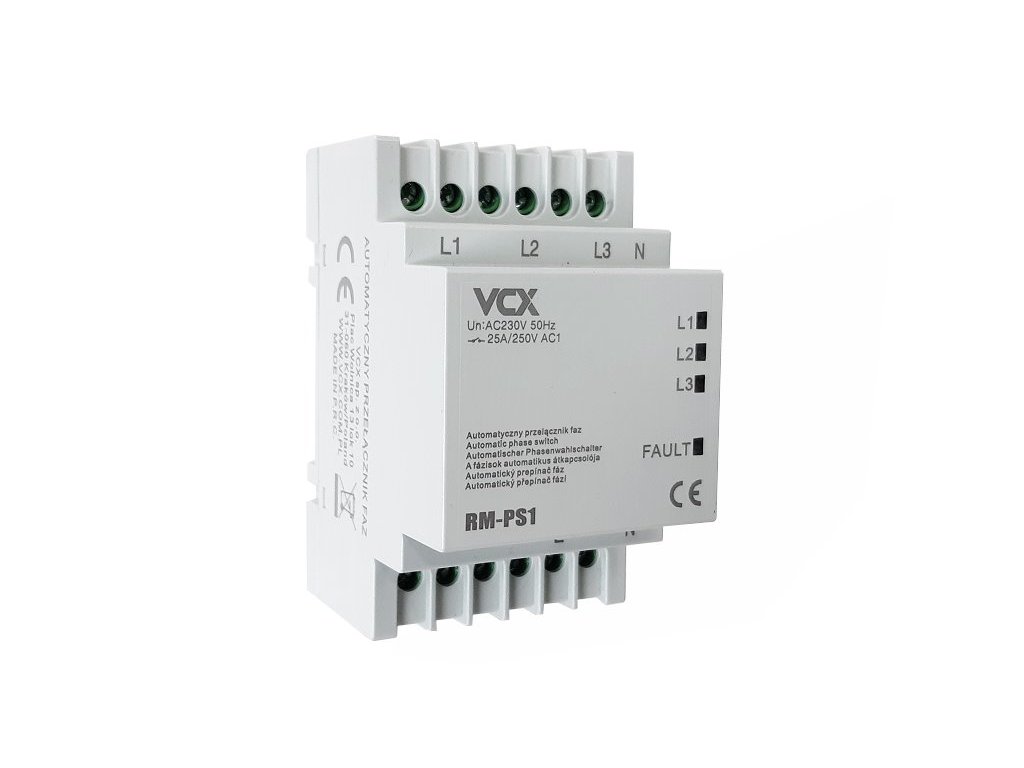

Automatický přepínač fází VCX RM-PS1

Automatický přepínač fází se používá v instalacích, které napájí jednofázová zařízení z třífázových sítí 3x230V + N, za účelem zajištění nepřetržitého napájení a ochrany proti nežádoucím změnám napětí v síti.

Hlavním úkolem je zachovat napájení jednofázového přijímače v okamžiku výpadku fáze nebo poklesu efektivní hodnoty napětí pod normální hodnotu. Hlavní výhodou zařízení je nevelká relativní chyba měření napětí nepřekračující 1 % ani v případě silně zkreslených průběhů.

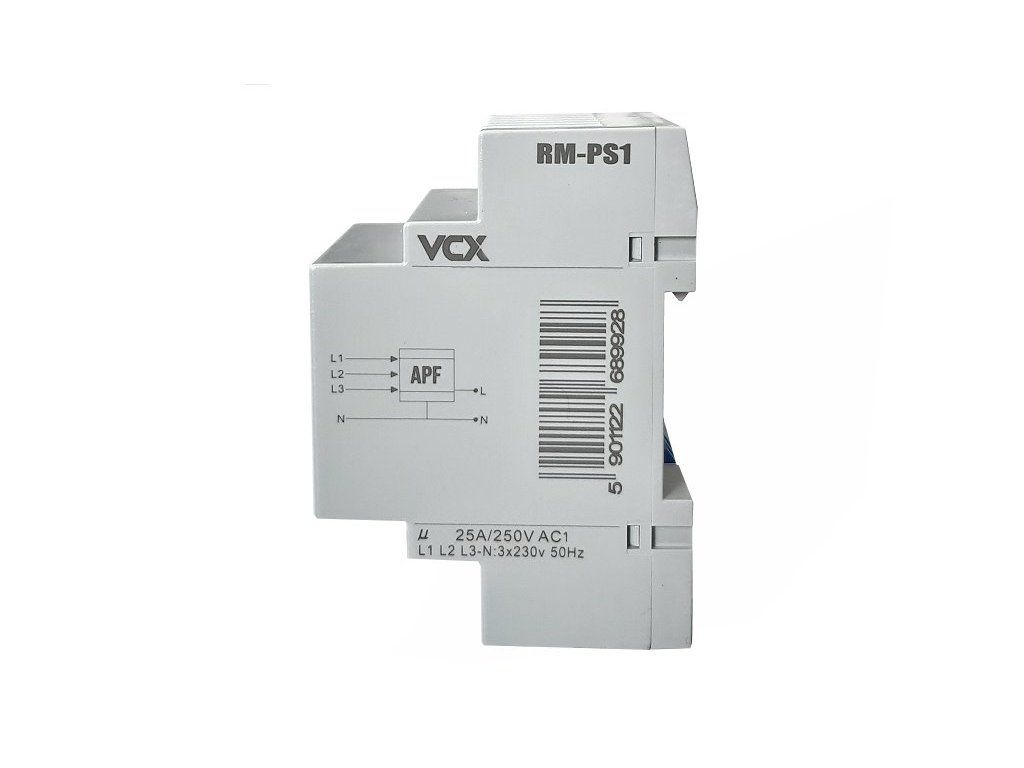

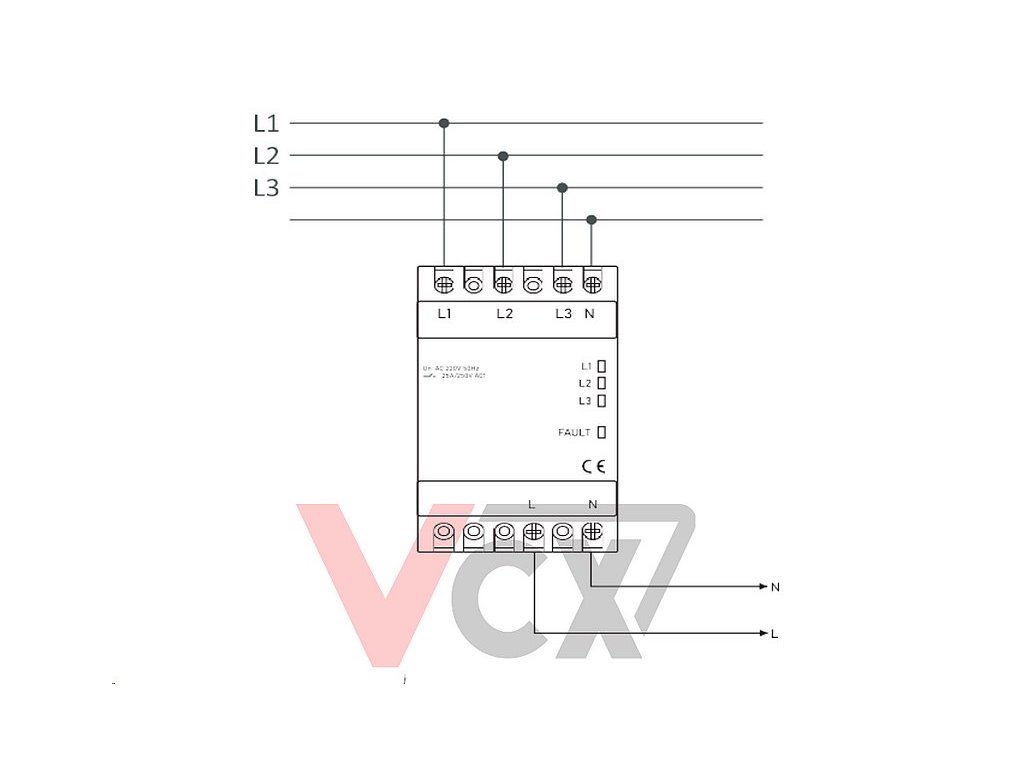

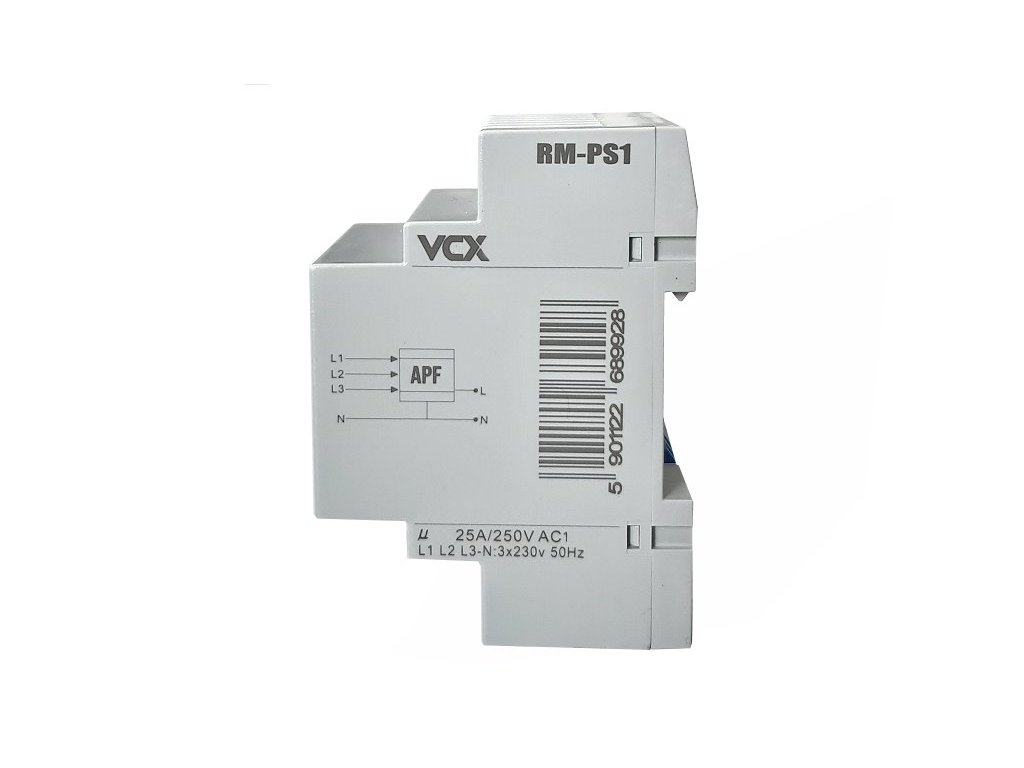

Přepínač je napájen ze tří fází L1, L2, L3, přičemž fáze L1 je prioritní. Prahová hodnota napětí přepnutí (190 V AC), doba přepnutí (100-150 ms) a hystereze napětí (10 V AC) jsou nastaveny továrně bez možnosti změny ze strany uživatele.

LED diody na čelním panelu vizuálně signalizují parametry každé fáze. Vnější systém výstupních kontaktů poskytuje zvětšenou odolnost vůči jejich slepení a chrání před mezifázovým zkratem.

Maximální zatížení výstupu nesmí překročit 16A pro přijímače třídy AC1. Automatický přepínač fází je určený pro montáž v rozvaděči na DIN lištu TH-35.

Technické parametry

• Vstupní napětí: 3×400 V + N, 3×230 V + N
• Výstupní napětí: 230 V AC
• Maximální zatížení: (AC-1)* 16 A L1, L2, L3
• Minimální napětí: 190 V L1, L2, L3
• Maximální napětí: 280 V
• Zpětná hystereze: 10V
• Chyba měření napětí ±1%
• Doba spínání: 1.0÷1.5 s
• Indikace výstupního napětí: 3x LED
• Spotřeba energie: 1.6 W
• Svorky koncovky: 4.0 mm²
• Šroubové svorky (kabel): 2.5 mm²
• Utahovací moment šroubových svorek (kabel): 0.5 Nm
• Provozní teplota: -25°C až +40°C
• Šířka 3 modulů: 53.5 mm
• Montáž: na lištu TH-35 mm

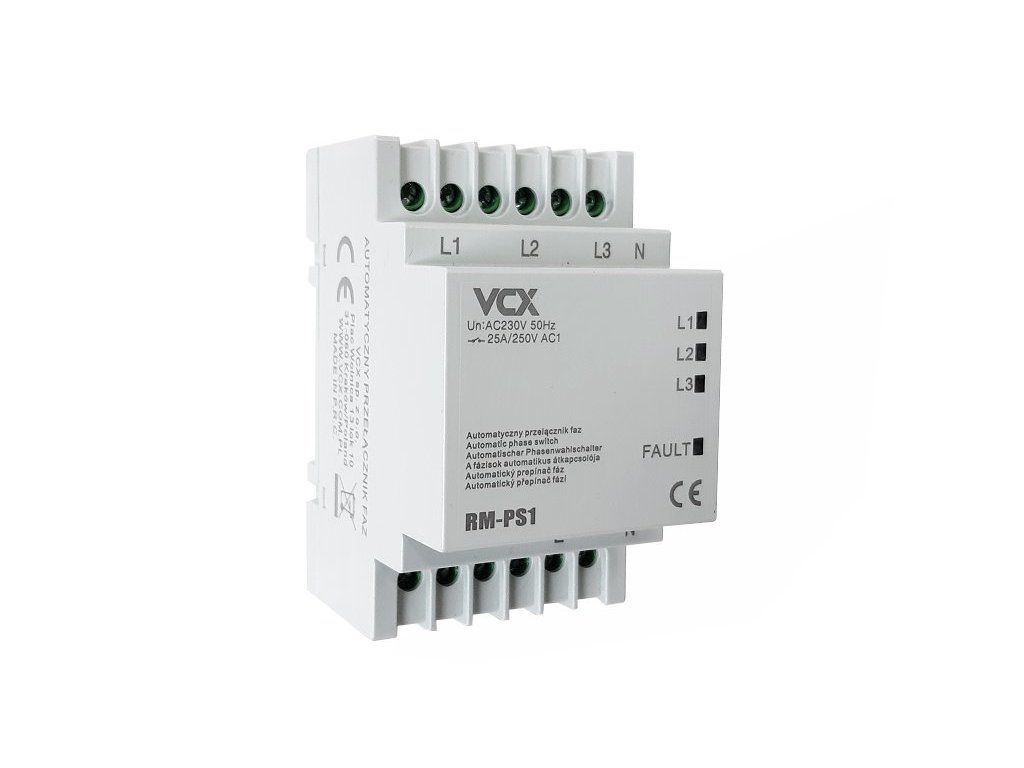

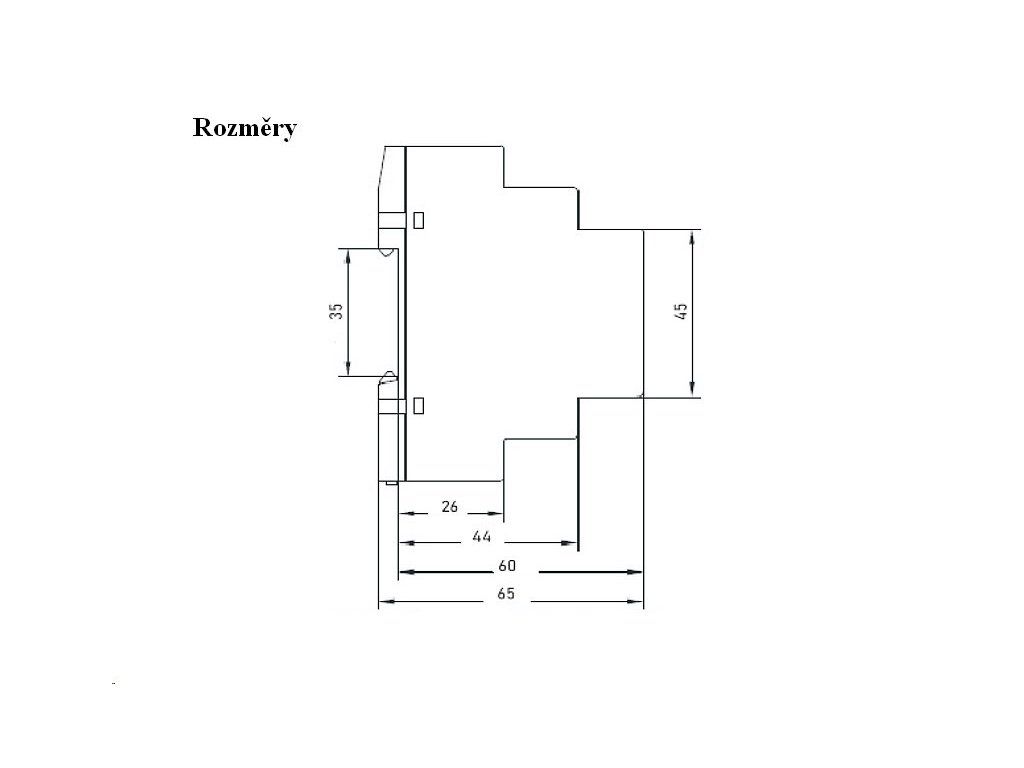

• Rozměry (Š x V x H): 53.5 x 90 x 65 mm
• Stupeň krytí: IP20
