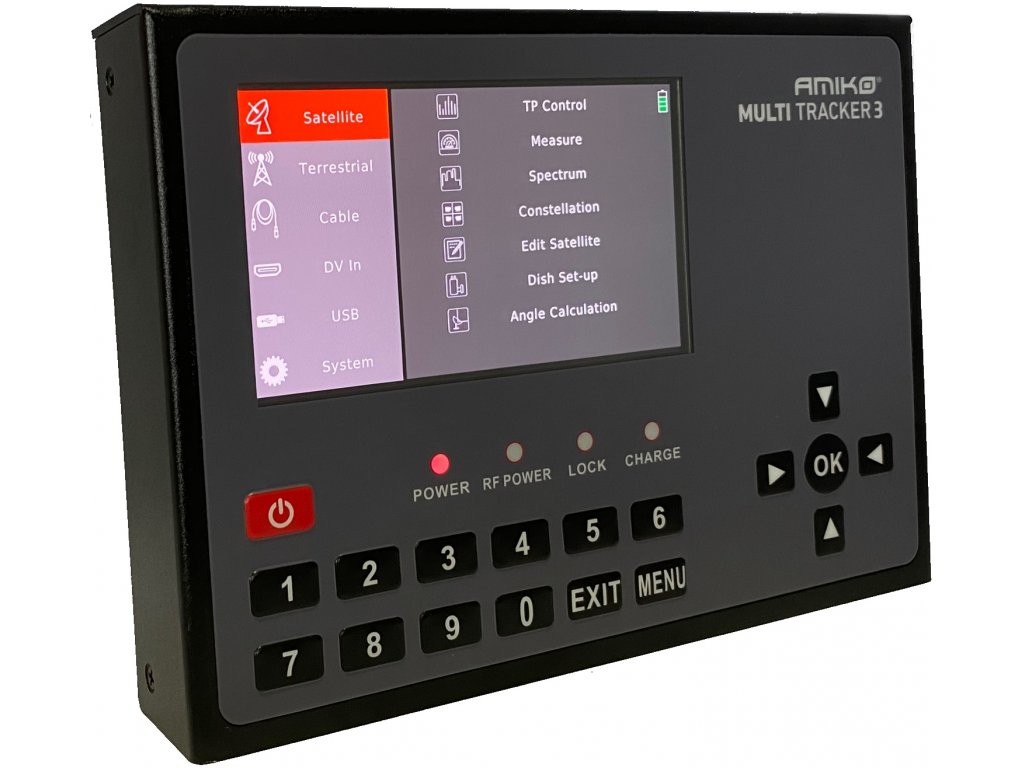

AMIKO Multi Tracker 3 DVB-S/S2/T/T2/C/C2

Podrobný popis

Měřící přístroj pro provádění analýzy signálu standardů DVB-T/T2 , DVB-S/S2 , DVB-C/C2.

Specifikace:

- podpora DVB-S / S2 / T / T2 / C / C2
- 5palcový (12,7 cm) AMOLED barevný displej

- Rychlé a přesné měření s vysokou citlivostí

- Možnost editace databáze uživatelem

- Zvukové upozornění na zámek signálu

- Dlouhý pohotovostní režim, nízká spotřeba energie
- firmware upgrade pomocí USB
- aktualizace pomocí PC skrz USB
- rychlé nabíjení Li-ion baterií
- DC 12V zdroj součástí balení


Technické parametry:

DVB-T

• Bit Error Rate: CBER (before Viterbi):1E-7–1E-3 VBER(before Reed Solomon):1E-7–1E-3
• Frequency range: 42-1005MHz
• Power level: 30-115 dBµV
• MER: 5 - 35dB
• Bandwidth: 6MHz, 7 MHz, 8 MHz
• FFT type: 2k, 8k
• Constellation: QPSK, 16QAM, 64QAM
• Viterbi rate: 1/2, 2/3, 3/4, 5/6, 7/8
• Guard interval: auto
• Spectrum inversion: auto

DVB-T2/ T2 Lite

• Bit Error Rate: CBER (before LDPC): 1E-7 – 1E-3 / LBER (before BCH): 1E-9 – 1E-5
• Frequency range: 42-1005MHz
• Power level: 30-115 dBµV
• Modulation Error Rate(MER): 5 - 35dB
• Bandwidth: 1.7MHz, 5MHz, 6MHz, 7 MHz, 8 MHz
• Mode: SISO, MISO, PLP single or multiple
• FFT type: 1k, 2k, 4k, 8k, 16k, 32k + extended bandwidth
• Constellation: QPSK, 16QAM, 64QAM, 256QAM
• Viterbi rate: 1/2, 3/5, 2/3, 3/4, 4/5, 5/6, 1/3, 2/5
• Guard interval: auto
• Spectrum inversion: auto

DVB-C

• Bit Error Rate: CBER(before Reed Solomon): 1E-7–1E-3/PER(Packet Error Rate): 1E-6–1E-2
• Frequency range: 42-1005MHz
• Power level: 30-115 dBµV
• Modulation Error Rate(MER): 20 - 40dB
• Symbol rate: 1.7 to 7.2 Msym/s
• Constellation: 16QAM, 32QAM, 64QAM, 128QAM, 256QAM
• Spectrum inversion: auto

DVB-C2

• Bit Error Rate: CBER (before LDPC): 1E-7 – 1E-3 / LBER (before BCH): 1E-9 – 1E-5
• Frequency range: 42-1005MHz
• Power level: 30-115 dBµV
• Modulation Error Rate(MER): 5 - 35dB
• Bandwidth: 6MHz, 8 MHz
• FFT type: 4k
• Constellation: 16QAM, 64QAM, 256QAM, 1024QAM, 4096QAM
• Viterbi rate: 2/3, 3/4, 4/5, 5/6, 8/9, 9/10
• Guard interval: auto
• Spectrum inversion: auto

DVB-S

• Bit Error Rate: CBER (before Viterbi): 1E-7 – 1E-3 /VBER (before Reed Solomon): 1E-7– 1E-3
• Frequency range: 950-2150MHz
• Power level: 35-115 dBµV
• CNR: 0 - 20dB
• Symbole rate: 1 Msym/s to 45 Msym/s
• Constellation: QPSK
• Viterbi rate: 1/2, 2/3, 3/4, 5/6, 6/7, 7/8
• Spectrum inversion: auto

DVB-S2

• Bit Error Rate: CBER (before LDPC): 1E-7 – 1E-3 /LBER (before BCH): 1E-9 – 1E-5
• Frequency range: 950-2150MHz
• Power level: 35-115 dBµV
• CNR: 0 - 20dB
• Symbole rate: 1 Msym/s to 45 Msym/s
• Constellation: QPSK, 8PSK
• Viterbi rate: 2/5, 1/2, 3/5, 2/3, 3/4, 5/6, 8/9, 9/10
• Spectrum inversion: auto

Obsah balení:

• 1x Amiko Multi Tracker 3
• 1x Ochranné pouzdro s popruhem
• 1x Napájecí adaptér 12V / 2A
• 1x 12V nabíječka do zásuvky zapalovače cigaret v autě
• 1x AV kabel 3x cinch na 4 pinový jack
• 1x F spojka zásuvka
• 1x Redukce F zásuvka - IEC samice
• 1x Anglický manuál na CD

Rozměry měřáku:

225 x 160x 50mm

1 kg
