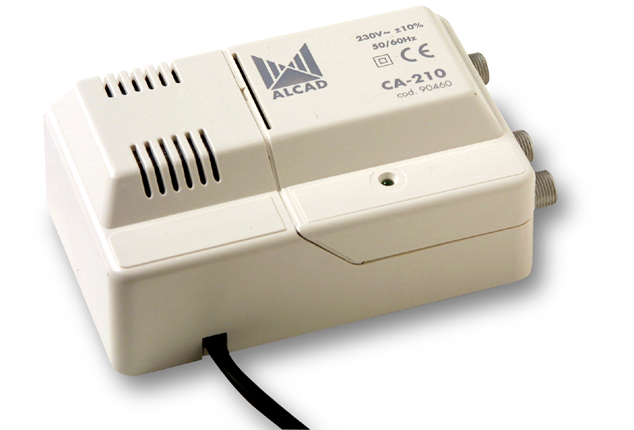

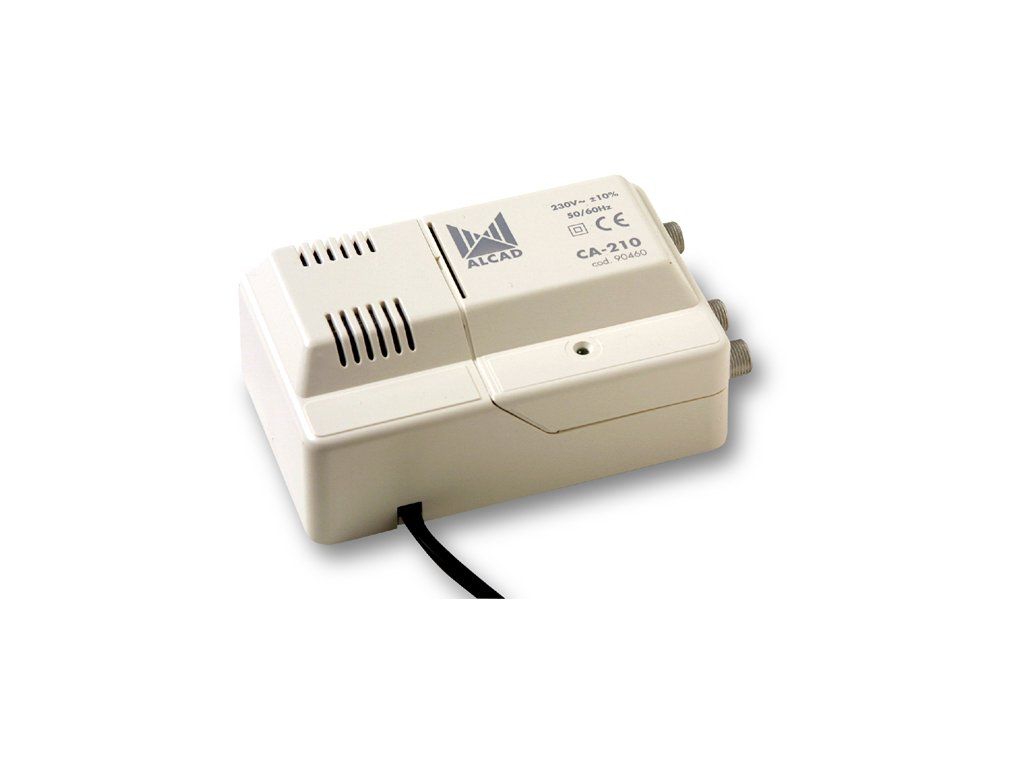

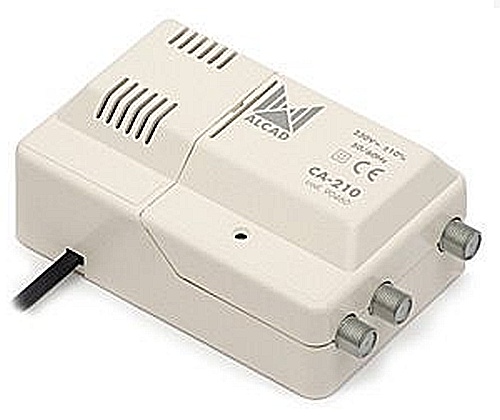

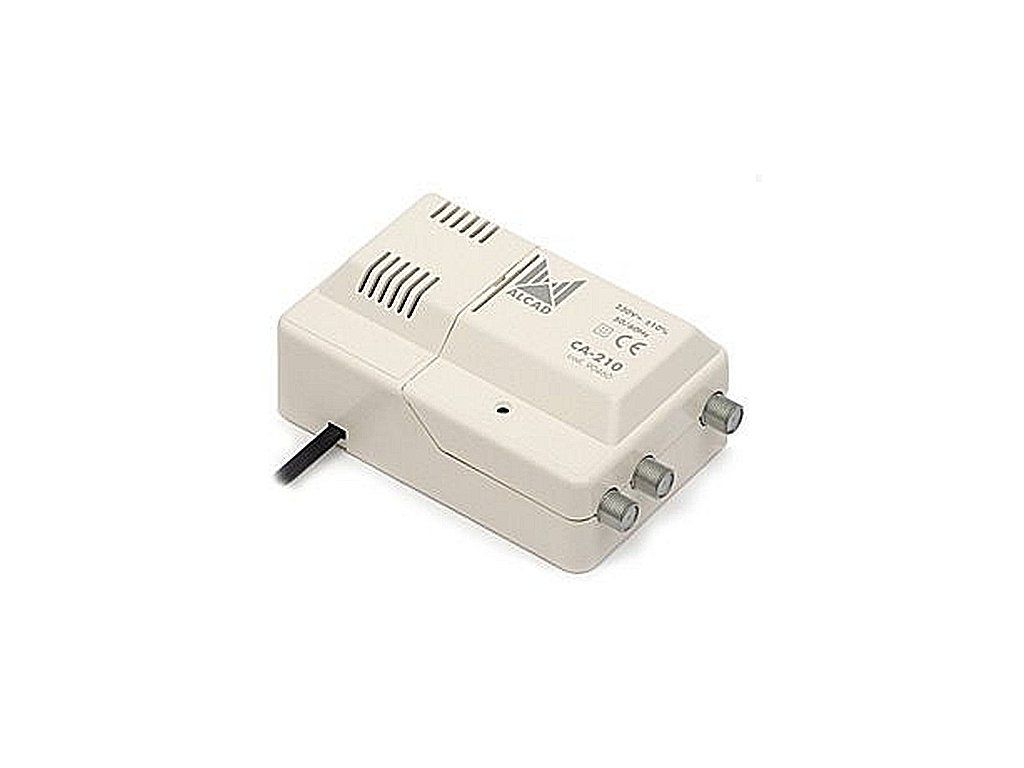

Alcad zesilovač širokopásmový CA-210

Podrobný popis

Zesilovač CA - 210 je používán jako distribuční zařízení v malých nebo soukromých instalacích, to k zajištění náležité úrovně signálu pro mnohonásobné přijímače.
Pracuje v pásmech 40 - 400 MHz a 470 - 862 MHz. Díky oddělenému nastavení zesílení pro VHF a UHF pásma, lze úroveň zesílení nastavit tak, aby bylo odpovídající každé úrovni signálu. To zjednodušuje instalace používající jednoho kabelu k posílání signálů ze všech antén.
Lze použít v komunitních instalacích. Kvůli prázdné mezeře mezi VHF a UHF pásmem (S20-S38) jej nelze použít v typických kabelových televizních sítích.
Je obzvláště užitečný v situacích, kdy je prvotní signál nízký (může dodatečně napájet předzesilovače), pouze 24V.
Vyrobeno z ABS plastu s vnitřním Zamak odlitkem, který poskytuje maximální stínění. Napájecí zdroj je izolován od zbytku vysokofrekvenčního obvodu, v souladu s bezpečnostními předpisy.

Parametry:

Počet vstupů:
1x F konektor

Počet výstupů:
2x F konektor

Frekvenční rozsah:
VHF/FM/DAB: 40 - 400 MHz
UHF: 470 - 862 MHz

Zesílení v pásmu:
VHF/FM/DAB: 24 ± 1,0 dB
UHF: 25 ± 1,0 dB

Zvlnění v pásmu:
VHF/FM/DAB: ± 1,2 dB
UHF: ± 1,5 dB

Regulace zesílení:
VHF/FM/DAB: 16 dB
UHF: 12 dB

Tlumení odrazu na vstupu:
> 10 dB

Šumové číslo:
VHF/FM/DAB: < 4,5 dB
UHF: < 3,0 dB

Výstupní úroveň (dBµV):
2x102 (DIN 45004B)
2x99 (IMD3-60 dB)
2x86 (IMD2-60 dB)

Napájení:
230V ±10%, 50/60 Hz, 7 W

Pracovní teplota:
-5°C až +60°C

Stupeň krytí:
IP20

Váha vč. balení:
0,38 kg

Rozměr balení:
115 x 102 x 45 mm
