A-Z ROOF SPD2 T1+T2 2+3 1010 VDC DC svodič na střechu
Kód: AZ-DC2-3-2
Podrobný popis
A-Z ROOF SPD2 T1+T2 2+3 1010 VDC DC svodič na střechu
Svodič T1+T2 na střechu, který se vyrábí v Česku?
Vzhledem k normativní povinnosti umisťovat svodiče přepětí třídy 1 v blízkosti svodu stringových vodičů do objektu, přicházíme s novou modelovou řadou SPD jednotek pro montáž na nosnou konstrukci samotných fotovoltaických panelů.

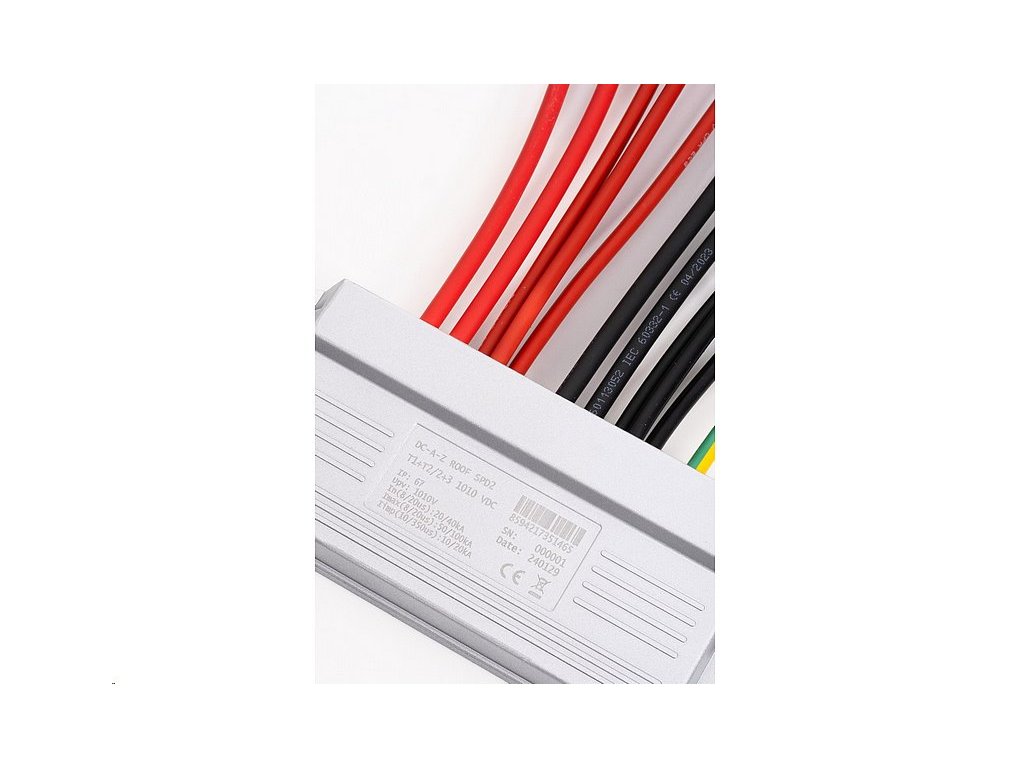

Vlastní konstrukce je s ohledem na povětrnostní podmínky a způsob montáže z hliníkové slitiny (stejný materiál jako nosné profily PV panelů – nehrozí vznik elektrochemické koroze) s hermeticky zalitými vnitřními obvody v polyuretanové hmotě s intertním plnivem potlačujícím hoření.
Jednoduchá montáž

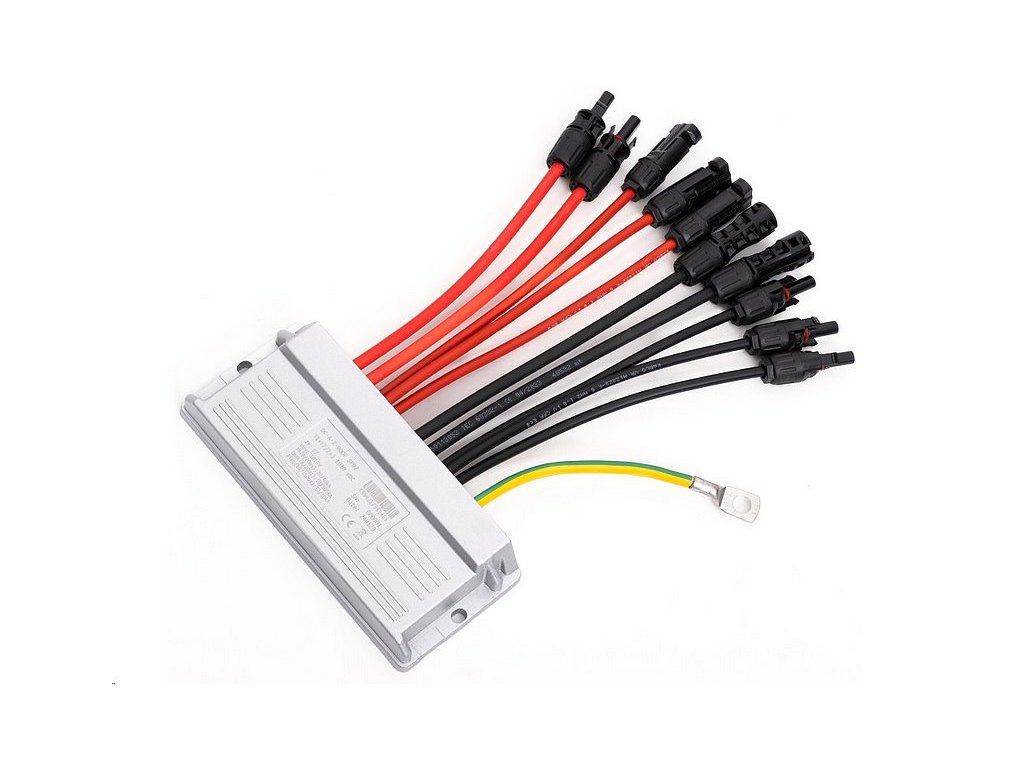

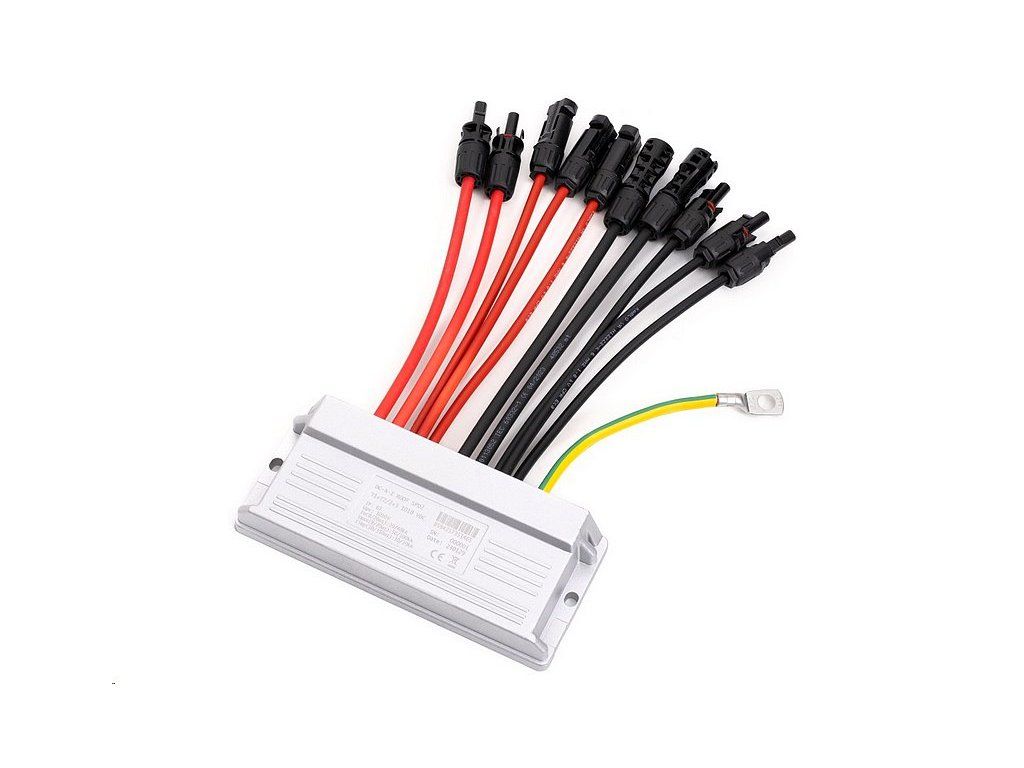

Jednotka je s ohledem na snadnou implementaci do stringu realizována jako průchozí - oba póly stringu se připojí do jednotky a oba z nich také vystupují. Spojení je realizováno klasickými MC4 konektory (na vstupu s integrovanou pojistkou) a vodiči s o průřezy 6 mm2 (v některých verzích i 10 mm2) s dvojitou izolací a barevným rozlišením.

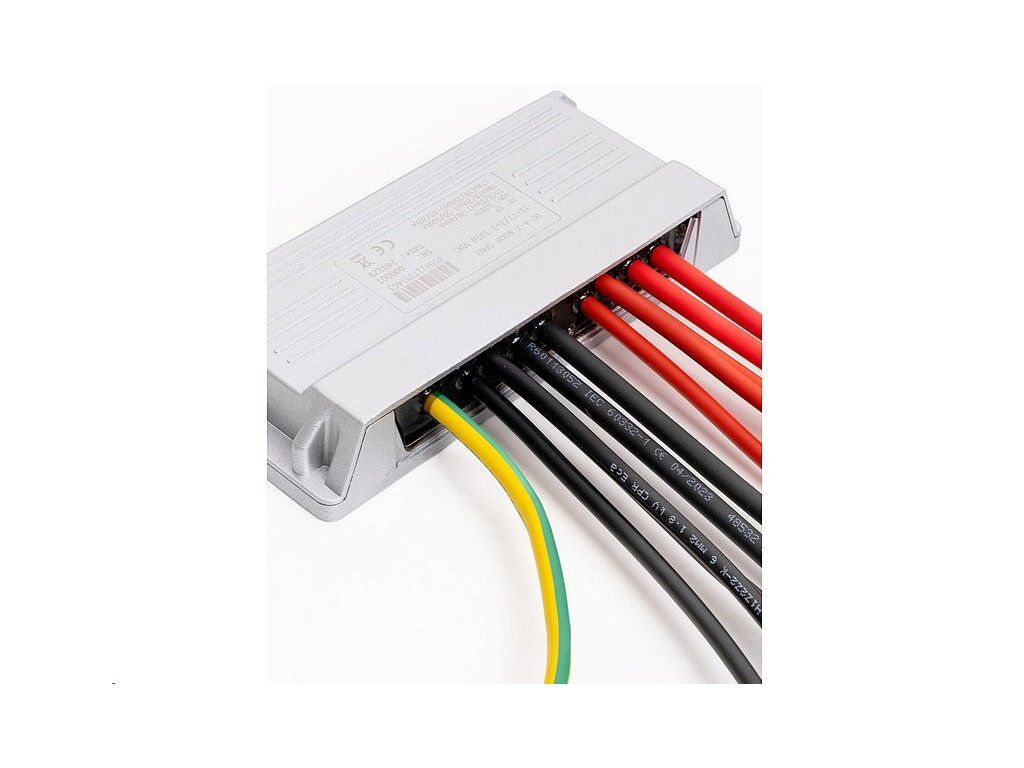

Připojení PE vodiče nebo spojení s prvky LPS je řešeno na vlastním šasi krabičky pomocí šroubu M10 (M8) přes nalisované oko na slaněném vodiči >16 mm2 nebo přímo přes T-šroub propojením s nosnou konstrukcí/svodem LPS, případně v kombinaci.
Vlastní SPD jednotka je třídy T1 + T2, kdy vzhledem k nadstandardní svodové odolnosti (12/25 kA) je možná aplikace i na středy s méně jak 4 svody (dle ČSN EN 51643-32).
Vzhledem ke specifické konstrukci a umístění je nutné po každém přerušení integrované pojistky (vlivem zapůsobení SPD) provést měření reziduálního proudu při max. provozním napětí.
V případě, že je vyšší než maximální výrobce udaná hodnota, je nutné vyměnit celý modul SPD. Indikace přerušení pojistky je nepřítomnost napětí na okruhu stringu za SPD modulem.
Soupis komponent
| Vlastnost | Hodnota |
|---|---|
| Maximální provozní DC napětí mezi L+ a L- (L+- a PE) | 1010 V |
| In (8/20 µs) |
L+ nebo L- /PE 20 kA L+- /PE 40 kA |
| Imax (8/20 µs) |
L+ nebo L- /PE 50 kA L+- /PE 100 kA |
| Imp (10/350 µs) |
L+ nebo L- /PE 12,5 kA L+- /PE 25 kA |

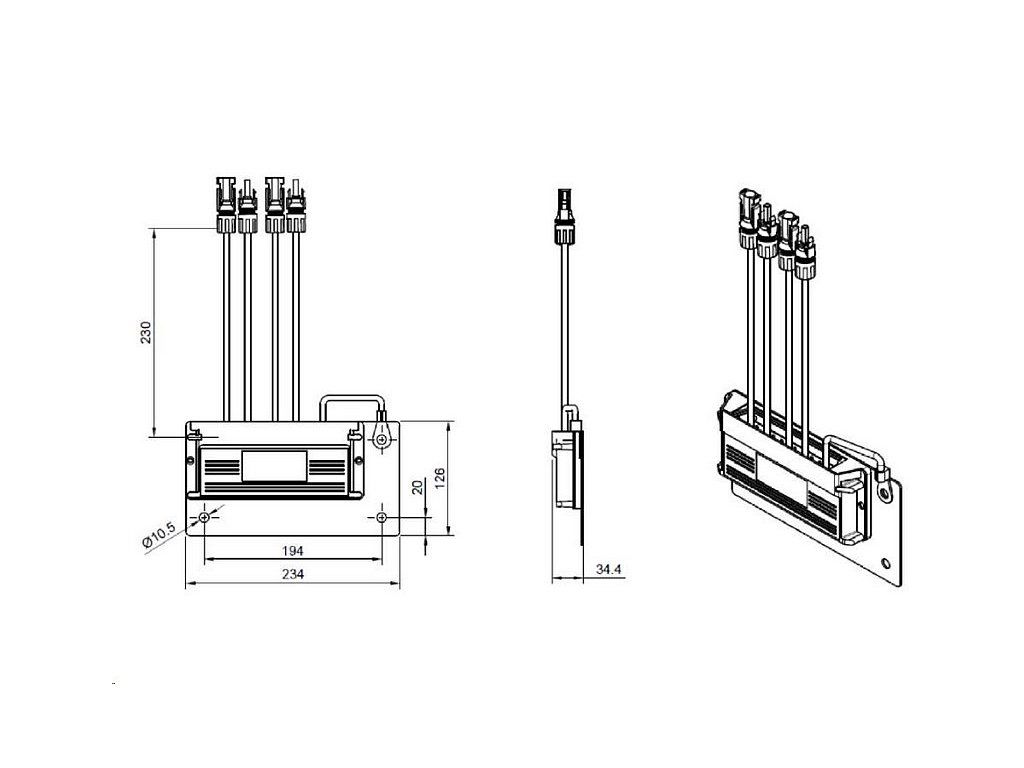

| Rozměry | 234x126x34,4 mm |
| Připojovací vodiče |
Délka: cca 25 cm; Průřez: 6/10 mm2; Konektory: MC4 samec/samice s integrovanou pojistkou |
| Umístění | Venkovní - montáž na nosný systém PV panelů |
| Jmenovitý zkratový proud Iscpv | 10 kA |
| Vnější odpojovače | pojistka integrovaná v MC4 < 30 A na vstupu |
| Indikace zapůsobení SPD | pokles výstupního napětí k 0 V |
| Reziduální proud | max 50 µA |
| Klasifikace dle ČSN EN 61643-11 ed. 2 a ČSN EN 61643-31 | T1+T2 |
| Vhodné pro síť | DC |
| Jmenovitý zatěžovací proud IL |
Type 1 - 30 A Type 2 - 30 A Type 3 - 80 A |
| Zkratová odolnosT ISCPV |
10 kA |
| Napěťová ochranná hladina při In UP |
< 2,3 kV |
| Doba odezvy tA |
< 25 ns |
| Materiál pouzdra |
Alu slitina |
| Stupeň ochrany krytu |
IP67 |
| Pracovní teplota ? |
-40 ÷ 85 °C |
| Vlhkostní rozsah RH |
0 ÷ 100 % |
| Průřez vodiče konektoru |
Průřez: 6 mm2 / 10 mm2 (dle provedení) |
| Utahovací moment zemní svorky |
Dle použitého šroubu M8/10 |
| Způsob montáže |
FV Alu profil |
| Pracovní poloha |
Libovolná |
| Poruchový režim SPD |
OCFM |
| Výměnné provedení |
NE |
| Životnost |
> 15 let |
